Ethernet kommunikation med hjälp av optionskortet OPT-CI

Transkript

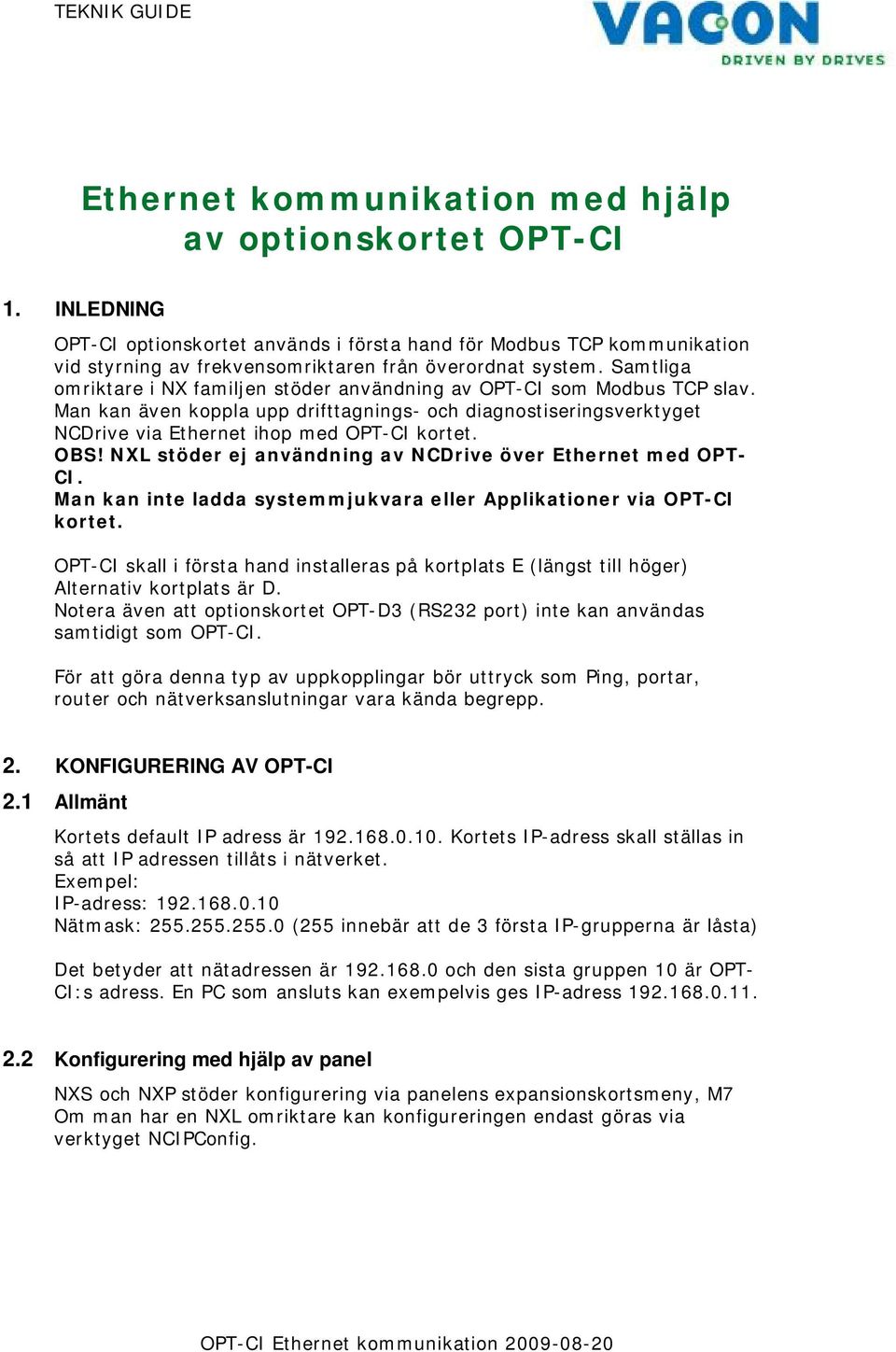

1 Ethernet kommunikation med hjälp av optionskortet OPT-CI 1. INLEDNING OPT-CI optionskortet används i första hand för Modbus TCP kommunikation vid styrning av frekvensomriktaren från överordnat system. Samtliga omriktare i NX familjen stöder användning av OPT-CI som Modbus TCP slav. Man kan även koppla upp drifttagnings- och diagnostiseringsverktyget NCDrive via Ethernet ihop med OPT-CI kortet. OBS! NXL stöder ej användning av NCDrive över Ethernet med OPT- CI. Man kan inte ladda systemmjukvara eller Applikationer via OPT-CI kortet. OPT-CI skall i första hand installeras på kortplats E (längst till höger) Alternativ kortplats är D. Notera även att optionskortet OPT-D3 (RS232 port) inte kan användas samtidigt som OPT-CI. För att göra denna typ av uppkopplingar bör uttryck som Ping, portar, router och nätverksanslutningar vara kända begrepp. 2. KONFIGURERING AV OPT-CI 2.1 Allmänt Kortets default IP adress är Kortets IP-adress skall ställas in så att IP adressen tillåts i nätverket. Exempel: IP-adress: Nätmask: (255 innebär att de 3 första IP-grupperna är låsta) Det betyder att nätadressen är och den sista gruppen 10 är OPT- CI:s adress. En PC som ansluts kan exempelvis ges IP-adress Konfigurering med hjälp av panel NXS och NXP stöder konfigurering via panelens expansionskortsmeny, M7 Om man har en NXL omriktare kan konfigureringen endast göras via verktyget NCIPConfig. 1

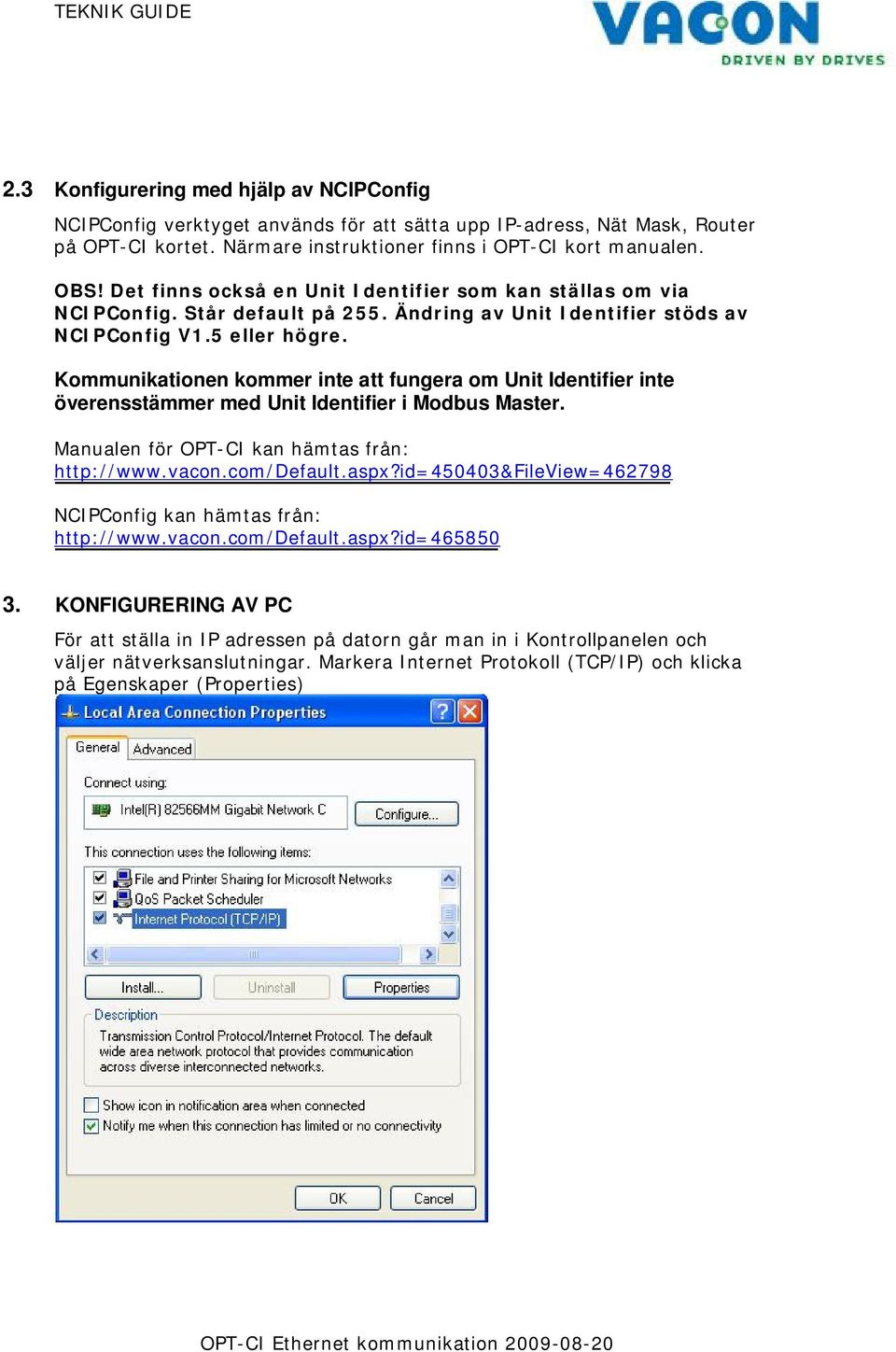

2 2.3 Konfigurering med hjälp av NCIPConfig NCIPConfig verktyget används för att sätta upp IP-adress, Nät Mask, Router på OPT-CI kortet. Närmare instruktioner finns i OPT-CI kort manualen. OBS! Det finns också en Unit Identifier som kan ställas om via NCIPConfig. Står default på 255. Ändring av Unit Identifier stöds av NCIPConfig V1.5 eller högre. Kommunikationen kommer inte att fungera om Unit Identifier inte överensstämmer med Unit Identifier i Modbus Master. Manualen för OPT-CI kan hämtas från: NCIPConfig kan hämtas från: 3. KONFIGURERING AV PC För att ställa in IP adressen på datorn går man in i Kontrollpanelen och väljer nätverksanslutningar. Markera Internet Protokoll (TCP/IP) och klicka på Egenskaper (Properties) 2

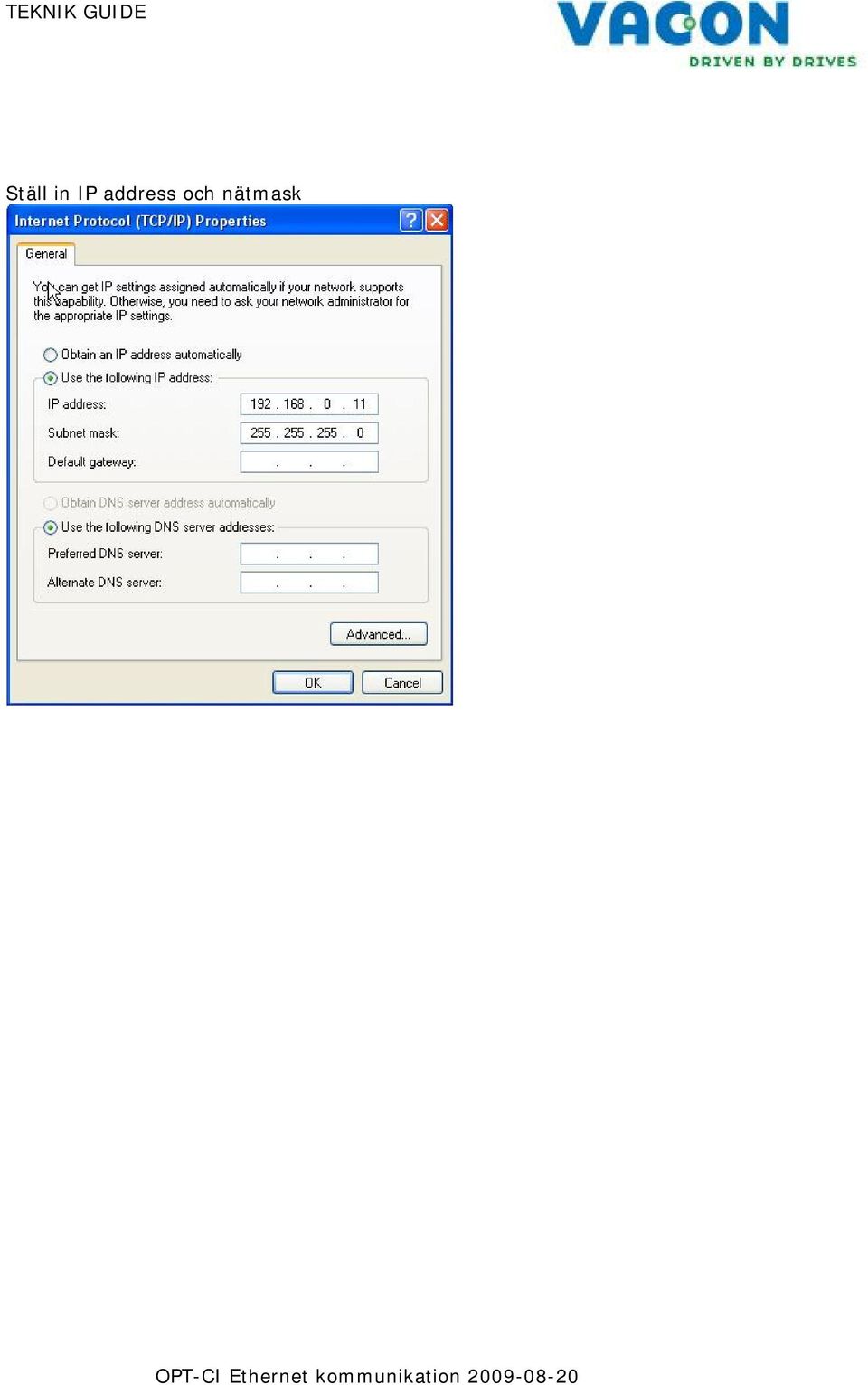

3 Ställ in IP address och nätmask 3

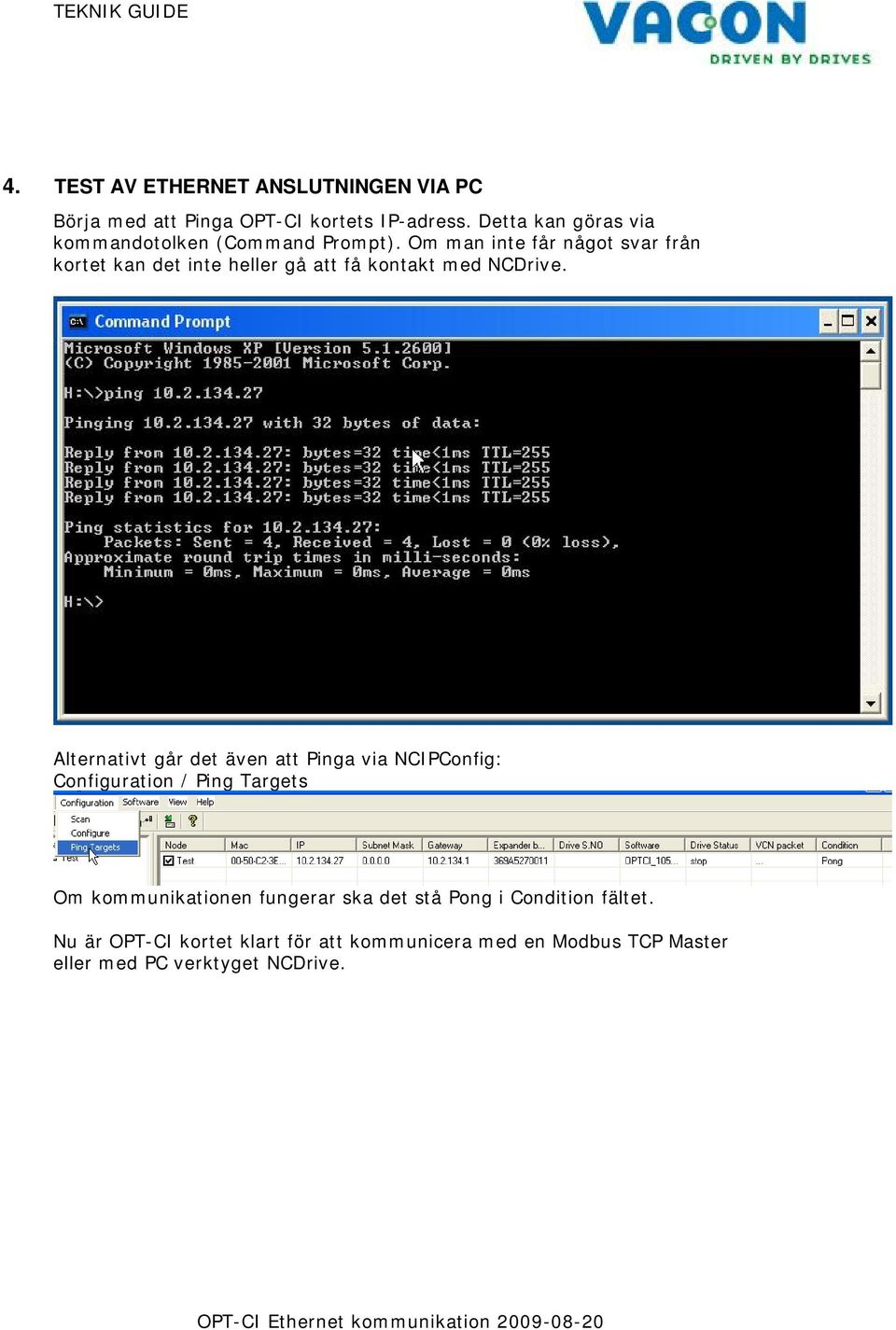

4 4. TEST AV ETHERNET ANSLUTNINGEN VIA PC Börja med att Pinga OPT-CI kortets IP-adress. Detta kan göras via kommandotolken (Command Prompt). Om man inte får något svar från kortet kan det inte heller gå att få kontakt med NCDrive. Alternativt går det även att Pinga via NCIPConfig: Configuration / Ping Targets Om kommunikationen fungerar ska det stå Pong i Condition fältet. Nu är OPT-CI kortet klart för att kommunicera med en Modbus TCP Master eller med PC verktyget NCDrive. 4

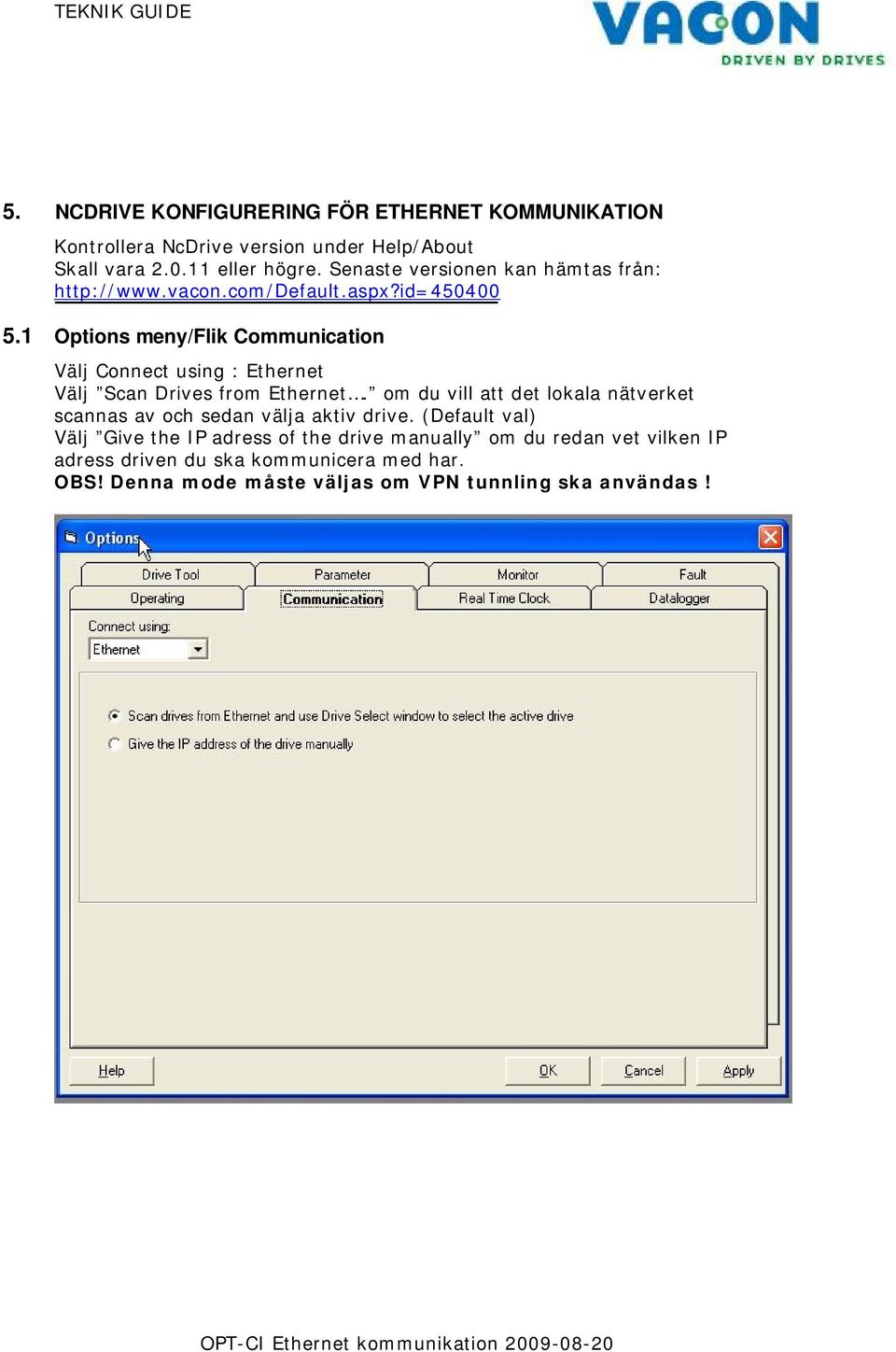

5 5. NCDRIVE KONFIGURERING FÖR ETHERNET KOMMUNIKATION Kontrollera NcDrive version under Help/About Skall vara eller högre. Senaste versionen kan hämtas från: Options meny/flik Communication Välj Connect using : Ethernet Välj Scan Drives from Ethernet. om du vill att det lokala nätverket scannas av och sedan välja aktiv drive. (Default val) Välj Give the IP adress of the drive manually om du redan vet vilken IP adress driven du ska kommunicera med har. OBS! Denna mode måste väljas om VPN tunnling ska användas! 5

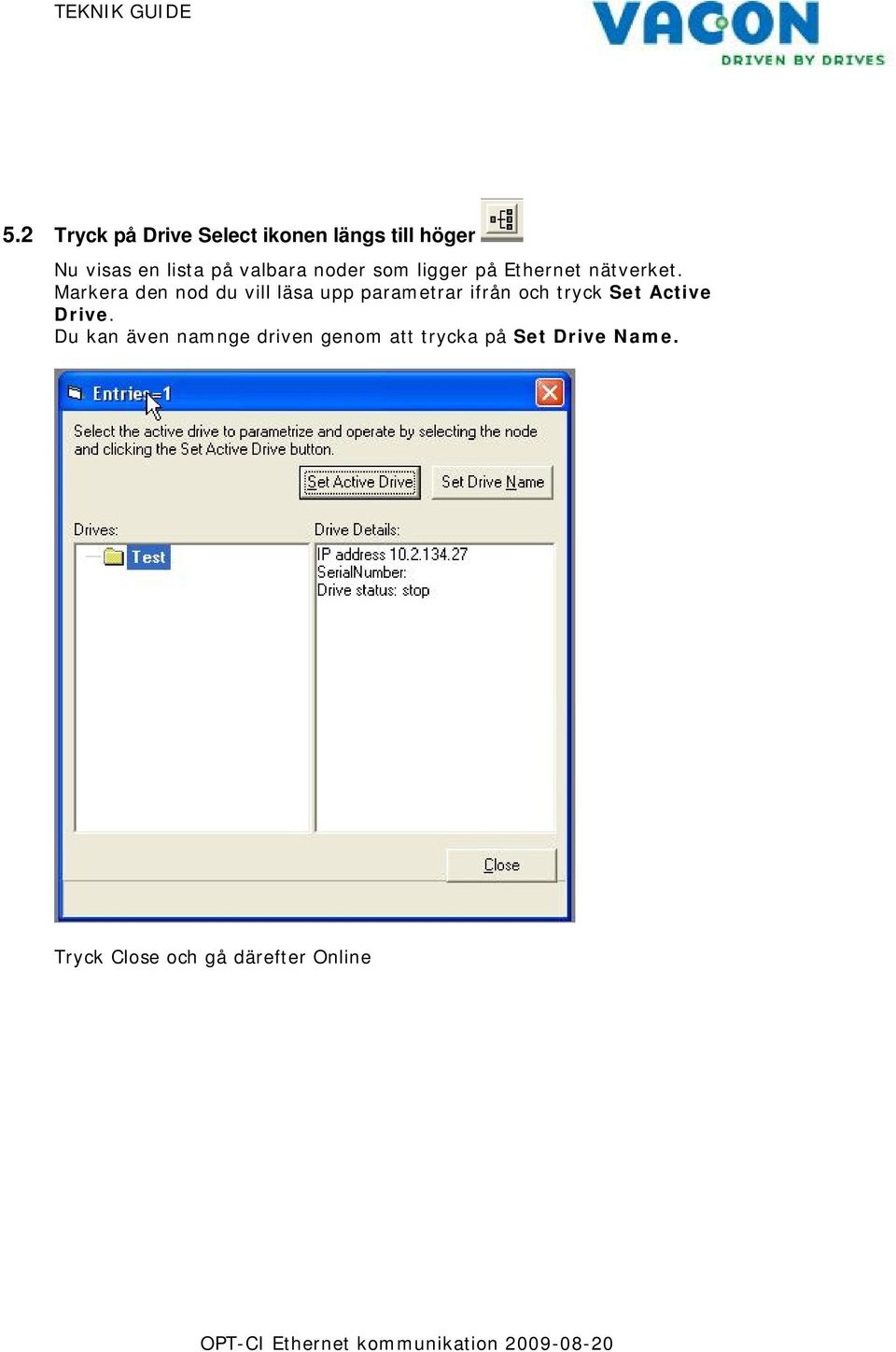

6 5.2 Tryck på Drive Select ikonen längs till höger Nu visas en lista på valbara noder som ligger på Ethernet nätverket. Markera den nod du vill läsa upp parametrar ifrån och tryck Set Active Drive. Du kan även namnge driven genom att trycka på Set Drive Name. Tryck Close och gå därefter Online 6

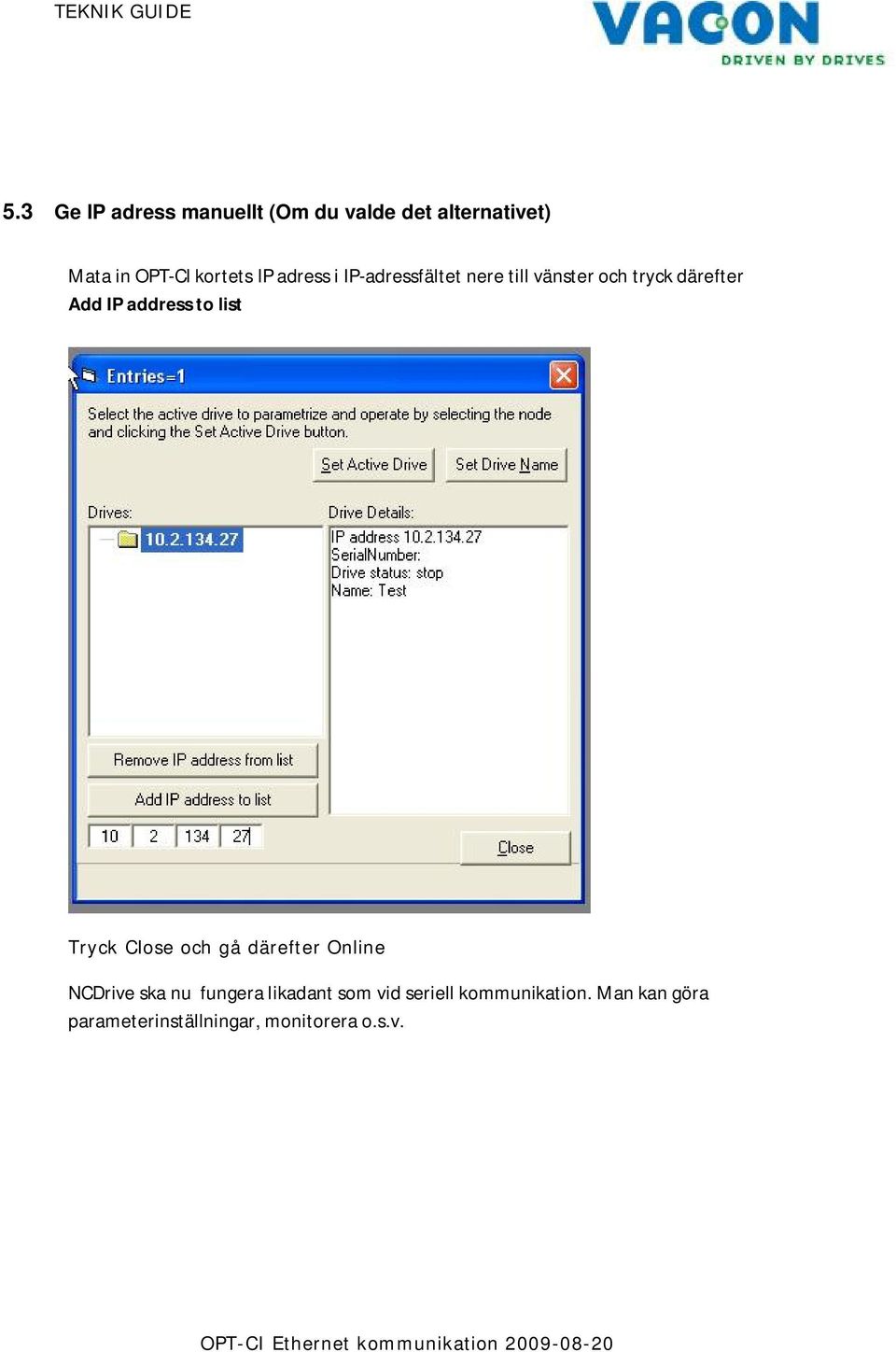

7 5.3 Ge IP adress manuellt (Om du valde det alternativet) Mata in OPT-CI kortets IP adress i IP-adressfältet nere till vänster och tryck därefter Add IP address to list Tryck Close och gå därefter Online NCDrive ska nu fungera likadant som vid seriell kommunikation. Man kan göra parameterinställningar, monitorera o.s.v. 7
