1 Trygghetstelefon Classic Bruksanvisning

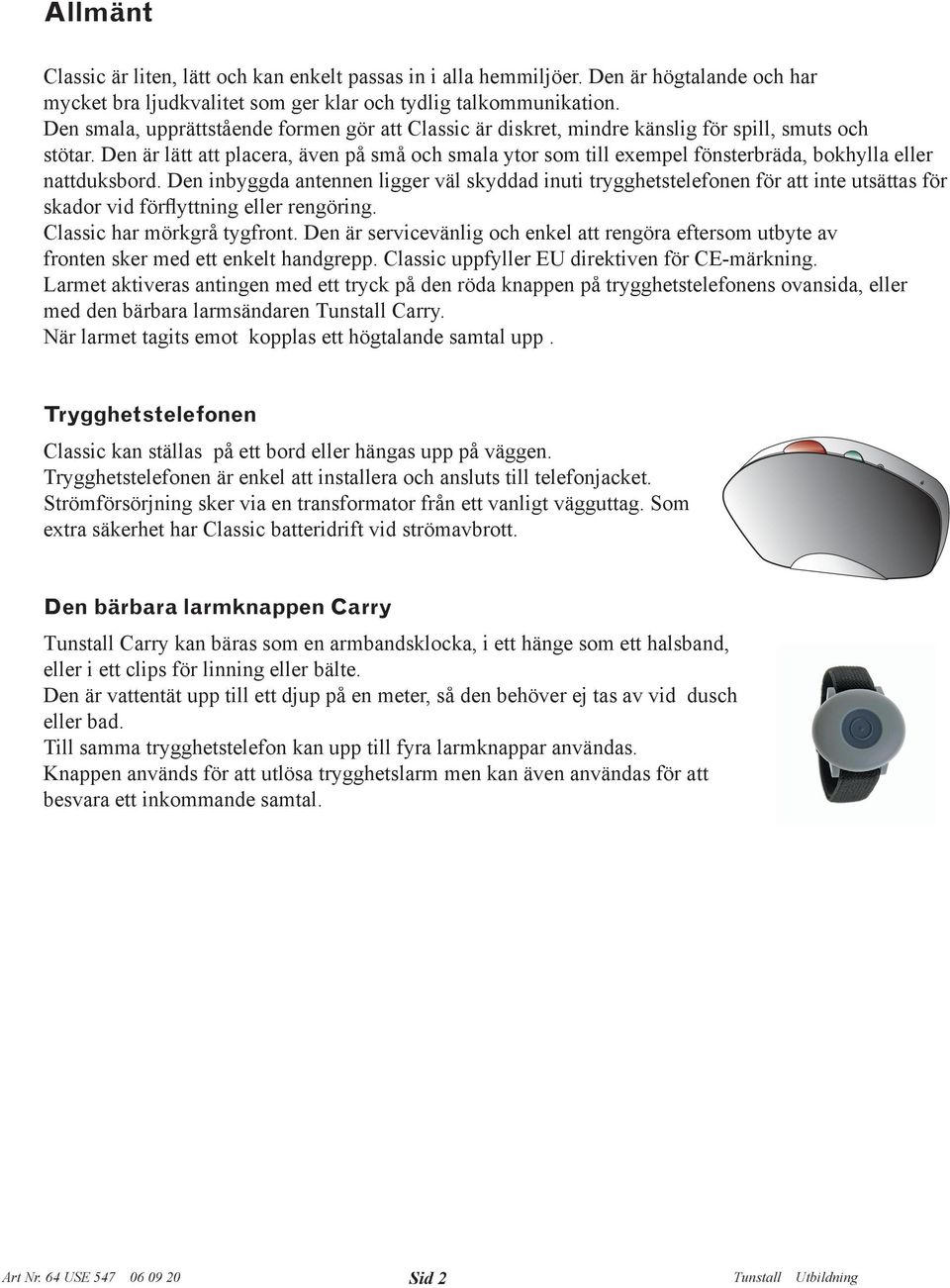

2 Allmänt Classic är liten, lätt och kan enkelt passas in i alla hemmiljöer. Den är högtalande och har mycket bra ljudkvalitet som ger klar och tydlig talkommunikation. Den smala, upprättstående formen gör att Classic är diskret, mindre känslig för spill, smuts och stötar. Den är lätt att placera, även på små och smala ytor som till exempel fönsterbräda, bokhylla eller nattduksbord. Den inbyggda antennen ligger väl skyddad inuti trygghetstelefonen för att inte utsättas för skador vid förflyttning eller rengöring. Classic har mörkgrå tygfront. Den är servicevänlig och enkel att rengöra eftersom utbyte av fronten sker med ett enkelt handgrepp. Classic uppfyller EU direktiven för CE-märkning. Larmet aktiveras antingen med ett tryck på den röda knappen på trygghetstelefonens ovansida, eller med den bärbara larmsändaren Tunstall Carry. När larmet tagits emot kopplas ett högtalande samtal upp. Trygghetstelefonen Classic kan ställas på ett bord eller hängas upp på väggen. Trygghetstelefonen är enkel att installera och ansluts till telefonjacket. Strömförsörjning sker via en transformator från ett vanligt vägguttag. Som extra säkerhet har Classic batteridrift vid strömavbrott. Den bärbara larmknappen Carry Tunstall Carry kan bäras som en armbandsklocka, i ett hänge som ett halsband, eller i ett clips för linning eller bälte. Den är vattentät upp till ett djup på en meter, så den behöver ej tas av vid dusch eller bad. Till samma trygghetstelefon kan upp till fyra larmknappar användas. Knappen används för att utlösa trygghetslarm men kan även användas för att besvara ett inkommande samtal. Sid 2

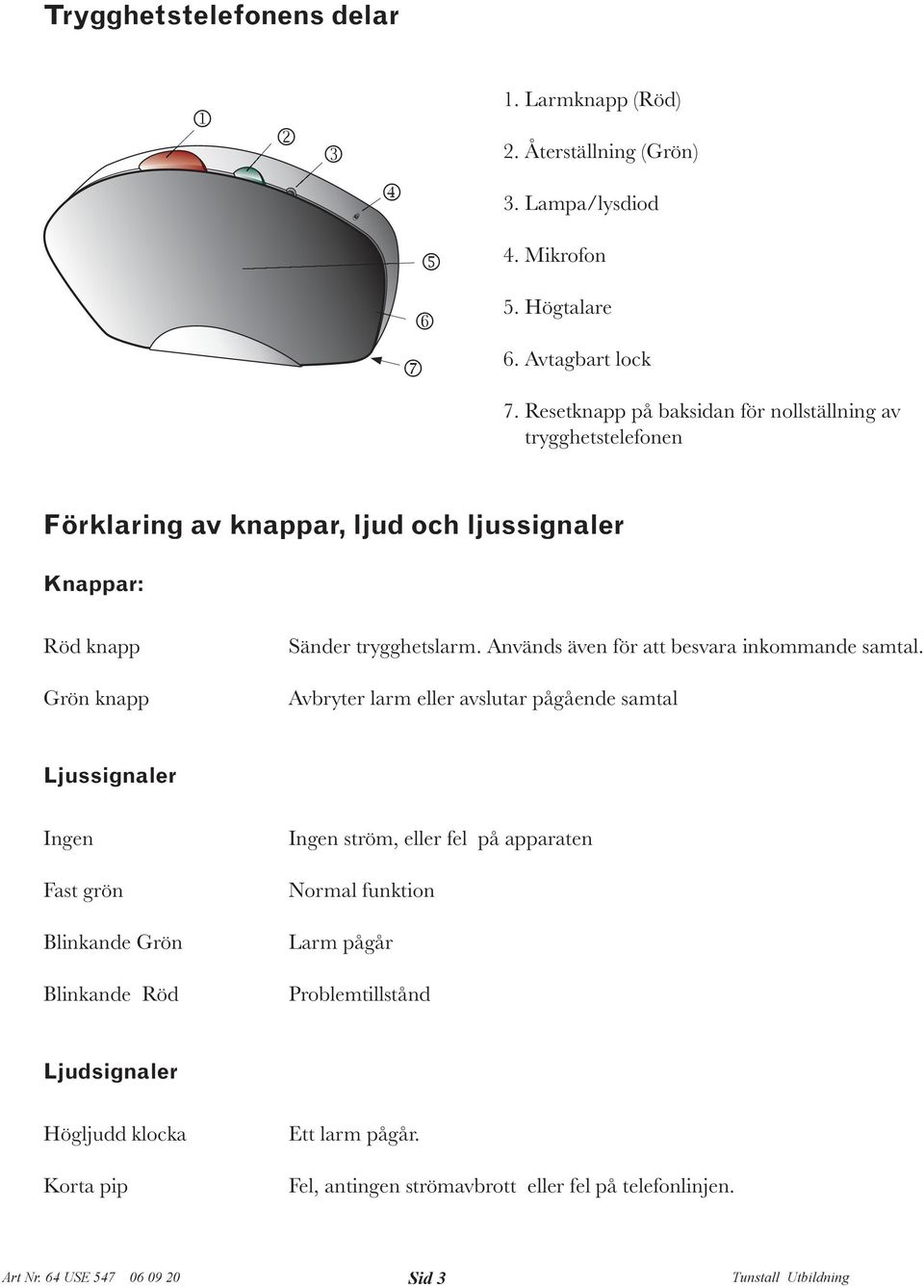

3 Trygghetstelefonens delar 1. Larmknapp (Röd) 2. Återställning (Grön) 3. Lampa/lysdiod 4. Mikrofon 5. Högtalare 6. Avtagbart lock 7. Resetknapp på baksidan för nollställning av trygghetstelefonen Förklaring av knappar, ljud och ljussignaler Knappar: Röd knapp Grön knapp Sänder trygghetslarm. Används även för att besvara inkommande samtal. Avbryter larm eller avslutar pågående samtal Ljussignaler Ingen Fast grön Blinkande Grön Blinkande Röd Ingen ström, eller fel på apparaten Normal funktion Larm pågår Problemtillstånd Ljudsignaler Högljudd klocka Korta pip Ett larm pågår. Fel, antingen strömavbrott eller fel på telefonlinjen. Sid 3

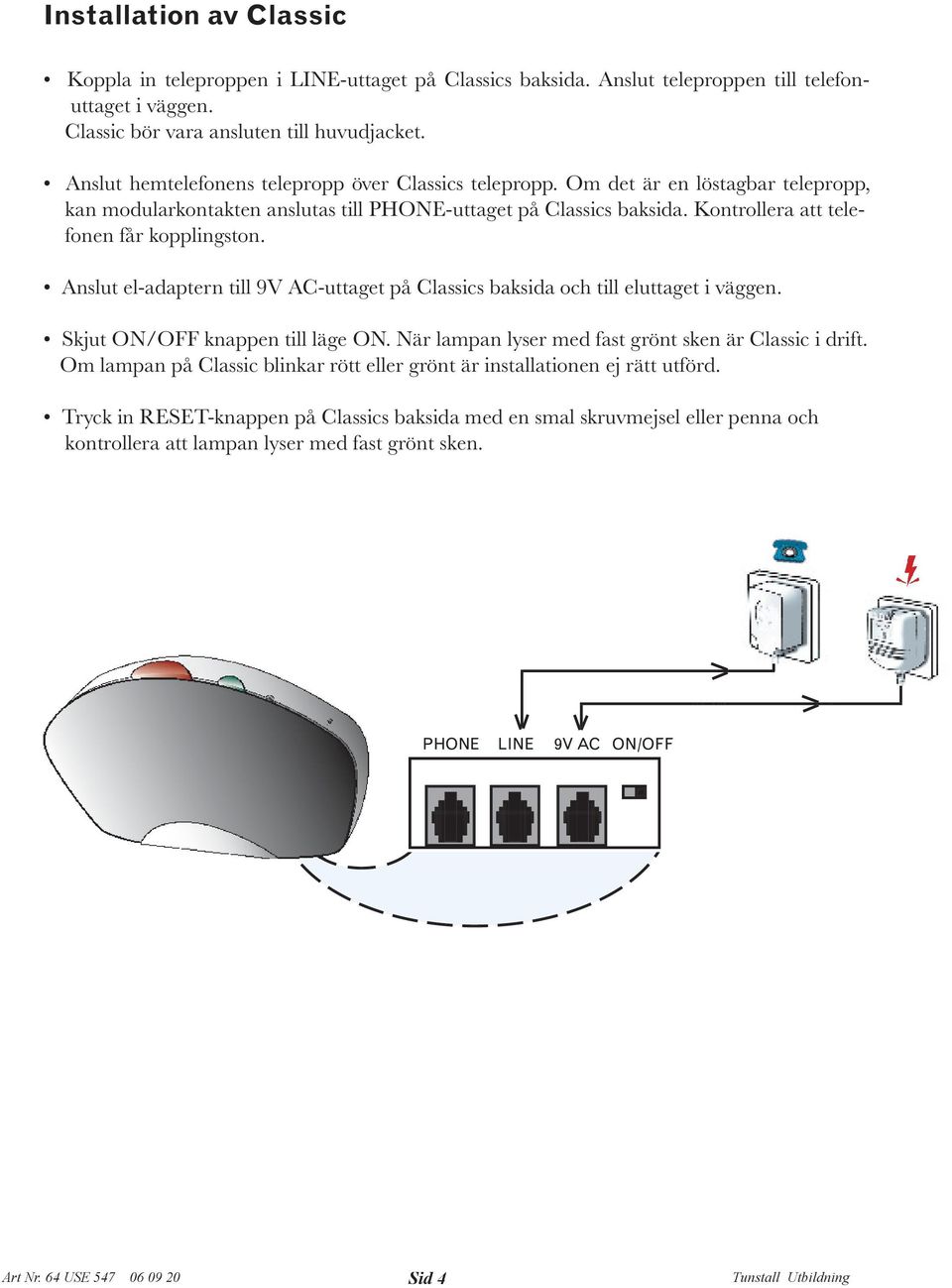

4 Installation av Classic Koppla in teleproppen i LINE-uttaget på Classics baksida. Anslut teleproppen till telefonuttaget i väggen. Classic bör vara ansluten till huvudjacket. Anslut hemtelefonens telepropp över Classics telepropp. Om det är en löstagbar telepropp, kan modularkontakten anslutas till PHONE-uttaget på Classics baksida. Kontrollera att telefonen får kopplingston. Anslut el-adaptern till 9V AC-uttaget på Classics baksida och till eluttaget i väggen. Skjut ON/OFF knappen till läge ON. När lampan lyser med fast grönt sken är Classic i drift. Om lampan på Classic blinkar rött eller grönt är installationen ej rätt utförd. Tryck in RESET-knappen på Classics baksida med en smal skruvmejsel eller penna och kontrollera att lampan lyser med fast grönt sken. PHONE LINE 9V AC ON/OFF Sid 4

5 Programmering med hjälp av telefon Classic kan programmeras med hjälp av en vanlig telefon eller en mobiltelefon. Ring upp telefonnumret Classic är inkopplad på. När lampan på Classic börjar blinka orangefärgat, acceptera samtalet genom att trycka på gröna knappen. Nu är Classic mottaglig för programmering Beskrivning Programmering Säkerhetskod för att komma in i programmeringsläge Larmkod Primär larmmottagare 1 Sekundär larmmottagare 2 Kommunikationsprotokoll Central larmmottagare * * * 0 * 1 * 2 * Lämna programmeringsläge Avsluta samtalet 0 Andra funktioner som går att programmera Beskrivning Testlarm, 1 ggr/dygn Testlarm bärbar larmknapp saknas Programmering * 6 1 * 10 1 Sid 5

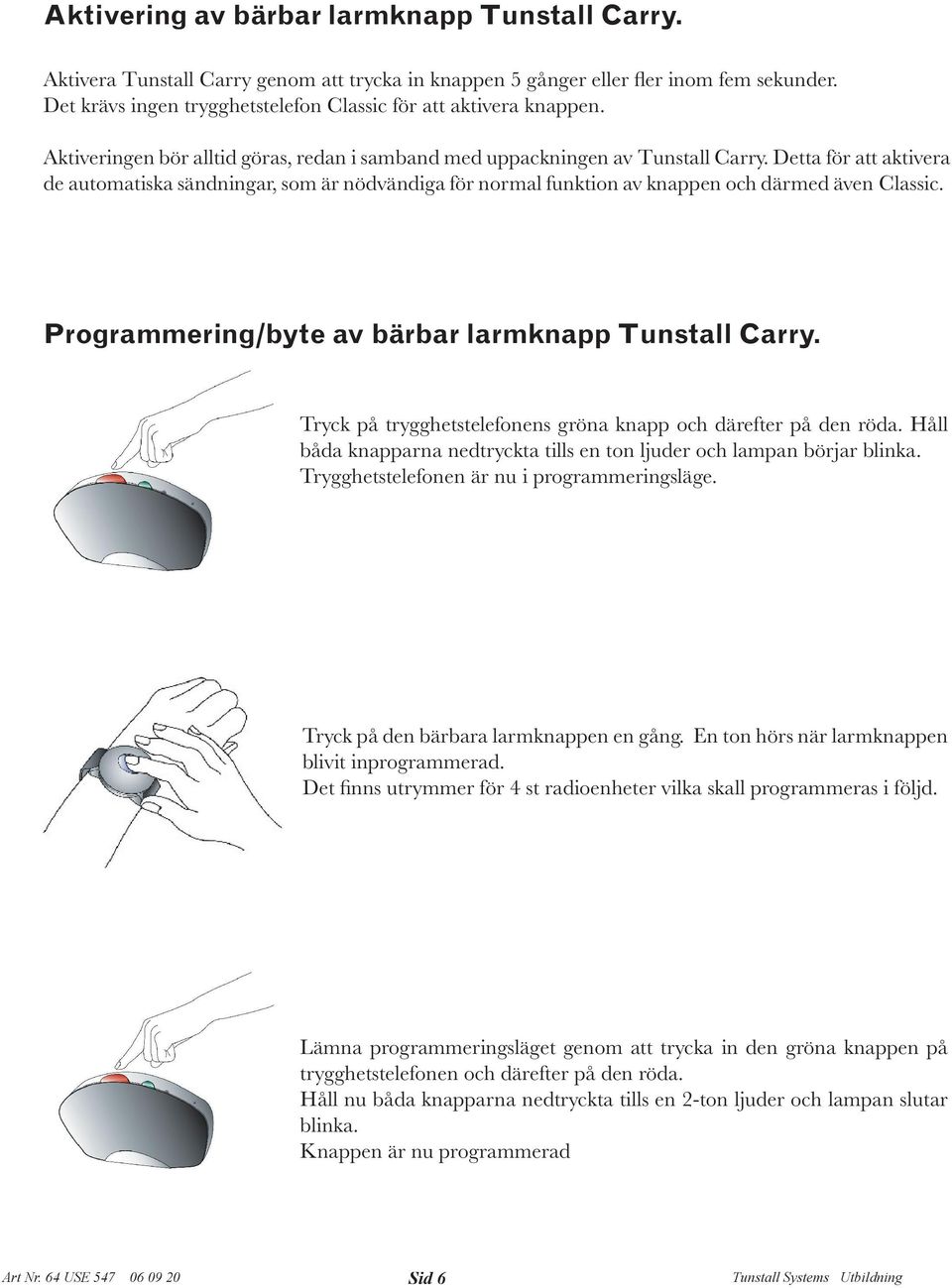

6 Aktivering av bärbar larmknapp Tunstall Carry. Aktivera Tunstall Carry genom att trycka in knappen 5 gånger eller fler inom fem sekunder. Det krävs ingen trygghetstelefon Classic för att aktivera knappen. Aktiveringen bör alltid göras, redan i samband med uppackningen av Tunstall Carry. Detta för att aktivera de automatiska sändningar, som är nödvändiga för normal funktion av knappen och därmed även Classic. Programmering/byte av bärbar larmknapp Tunstall Carry. Tryck på trygghetstelefonens gröna knapp och därefter på den röda. Håll båda knapparna nedtryckta tills en ton ljuder och lampan börjar blinka. Trygghetstelefonen är nu i programmeringsläge. Tryck på den bärbara larmknappen en gång. En ton hörs när larmknappen blivit inprogrammerad. Det finns utrymmer för 4 st radioenheter vilka skall programmeras i följd. Lämna programmeringsläget genom att trycka in den gröna knappen på trygghetstelefonen och därefter på den röda. Håll nu båda knapparna nedtryckta tills en 2-ton ljuder och lampan slutar blinka. Knappen är nu programmerad Sid 6 Tunstall Systems Utbildning

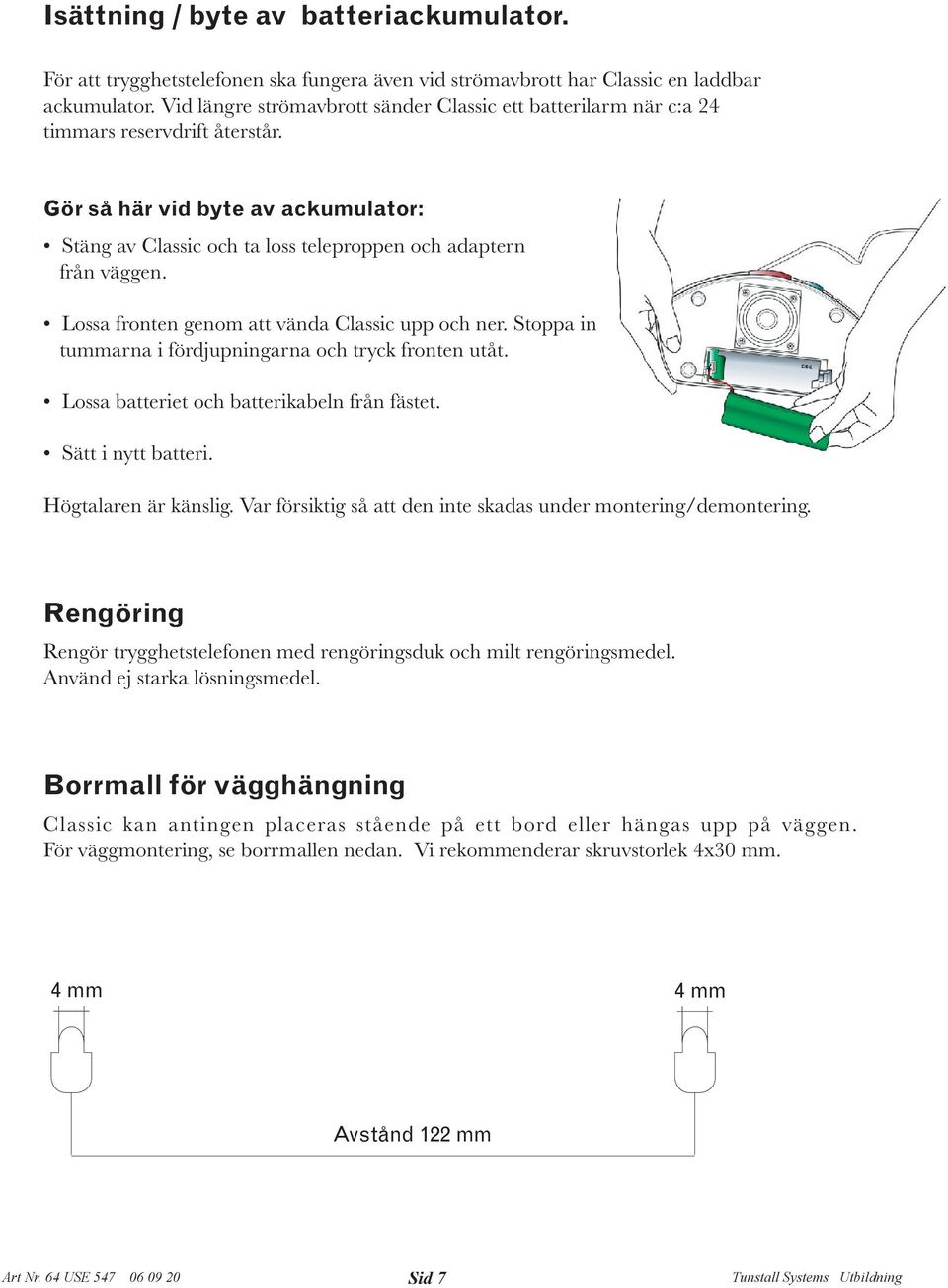

7 Isättning / byte av batteriackumulator. För att trygghetstelefonen ska fungera även vid strömavbrott har Classic en laddbar ackumulator. Vid längre strömavbrott sänder Classic ett batterilarm när c:a 24 timmars reservdrift återstår. Gör så här vid byte av ackumulator: Stäng av Classic och ta loss teleproppen och adaptern från väggen. Lossa fronten genom att vända Classic upp och ner. Stoppa in tummarna i fördjupningarna och tryck fronten utåt. Lossa batteriet och batterikabeln från fästet. Sätt i nytt batteri. Högtalaren är känslig. Var försiktig så att den inte skadas under montering/demontering. Rengöring Rengör trygghetstelefonen med rengöringsduk och milt rengöringsmedel. Använd ej starka lösningsmedel. Borrmall för vägghängning Classic kan antingen placeras stående på ett bord eller hängas upp på väggen. För väggmontering, se borrmallen nedan. Vi rekommenderar skruvstorlek 4x30 mm. 4 mm 4 mm Avstånd 122 mm Sid 7 Tunstall Systems Utbildning
