3 Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen och utredningen Styrande dokument Planerad konstruktion Geoteknisk kategori Arkivmaterial Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda sonderingar Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Geotekniska laboratorieundersökningar Utförda undersökningar Hydrogeologiska undersökningar Utförda undersökningar Undersökningsperiod Fältingenjörer Värdering av undersökning Markförhållanden Geotekniska förhållanden Hydrogeologiska förhållanden Miljötekniska egenskaper Översiktliga geotekniska rekommendationer Grundläggning Schaktarbeten Fyllningsarbeten (9)

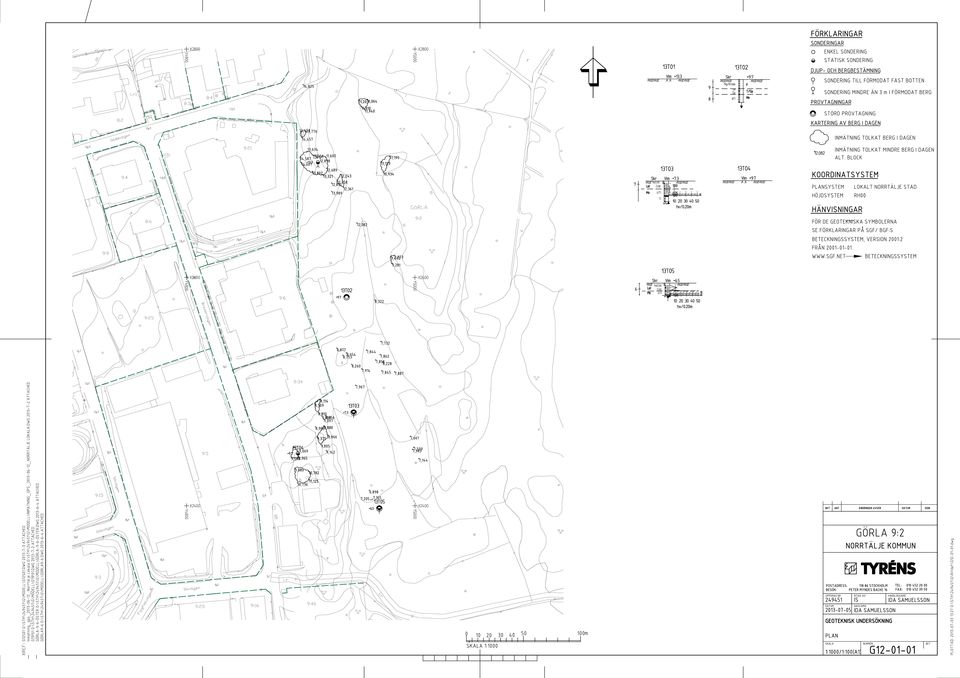

4 15.4 Grundvatten Radon... 9 Ritningar Beteckning Typ, skala Datum Rev. datum G Plan och sektion, 1:1 000/1:100 (A1) (9)

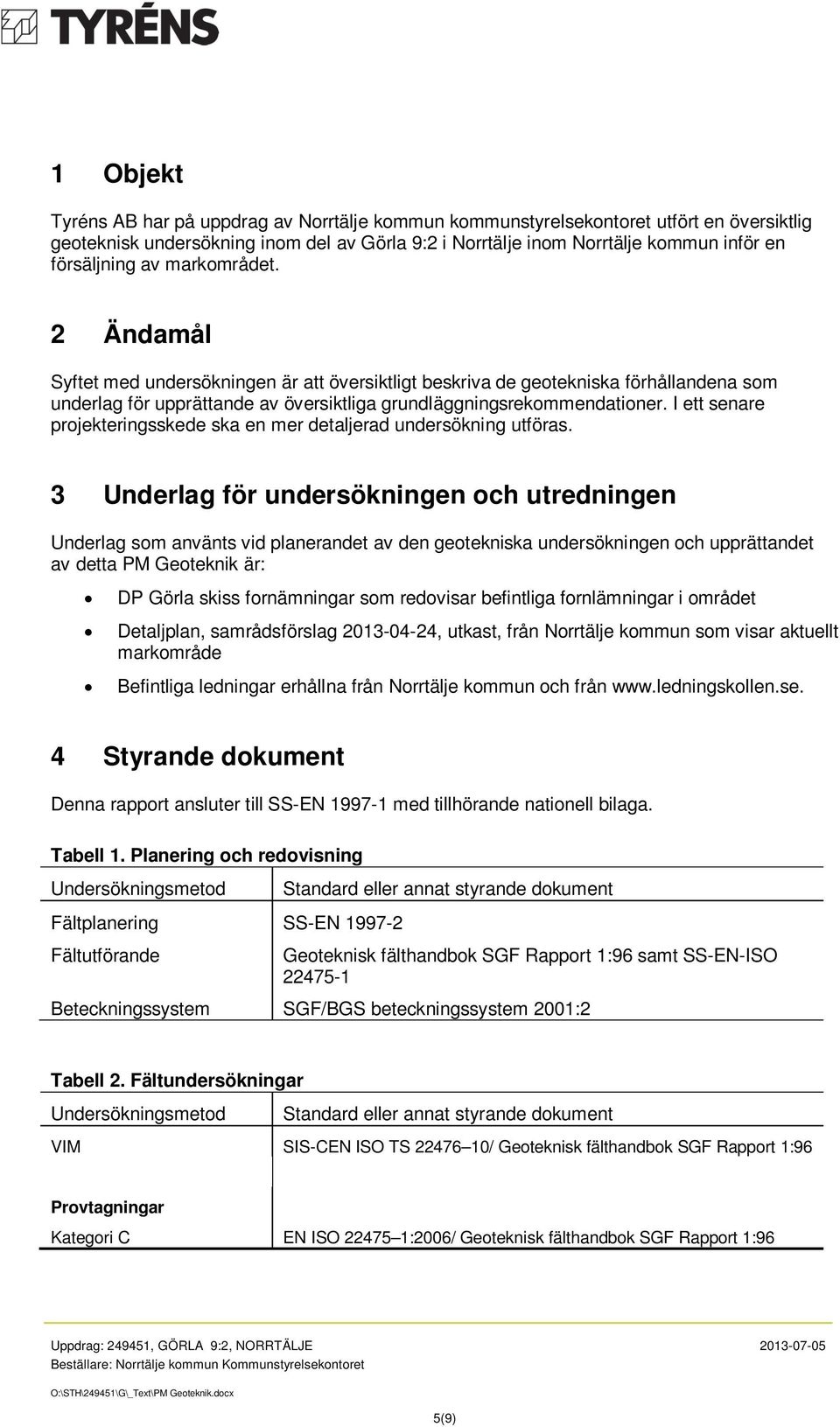

5 1 Objekt Tyréns AB har på uppdrag av Norrtälje kommun kommunstyrelsekontoret utfört en översiktlig geoteknisk undersökning inom del av Görla 9:2 i Norrtälje inom Norrtälje kommun inför en försäljning av markområdet. 2 Ändamål Syftet med undersökningen är att översiktligt beskriva de geotekniska förhållandena som underlag för upprättande av översiktliga grundläggningsrekommendationer. I ett senare projekteringsskede ska en mer detaljerad undersökning utföras. 3 Underlag för undersökningen och utredningen Underlag som använts vid planerandet av den geotekniska undersökningen och upprättandet av detta PM Geoteknik är: DP Görla skiss fornämningar som redovisar befintliga fornlämningar i området Detaljplan, samrådsförslag , utkast, från Norrtälje kommun som visar aktuellt markområde Befintliga ledningar erhållna från Norrtälje kommun och från 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument VIM SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:96 Provtagningar Kategori C EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:96 5(9)

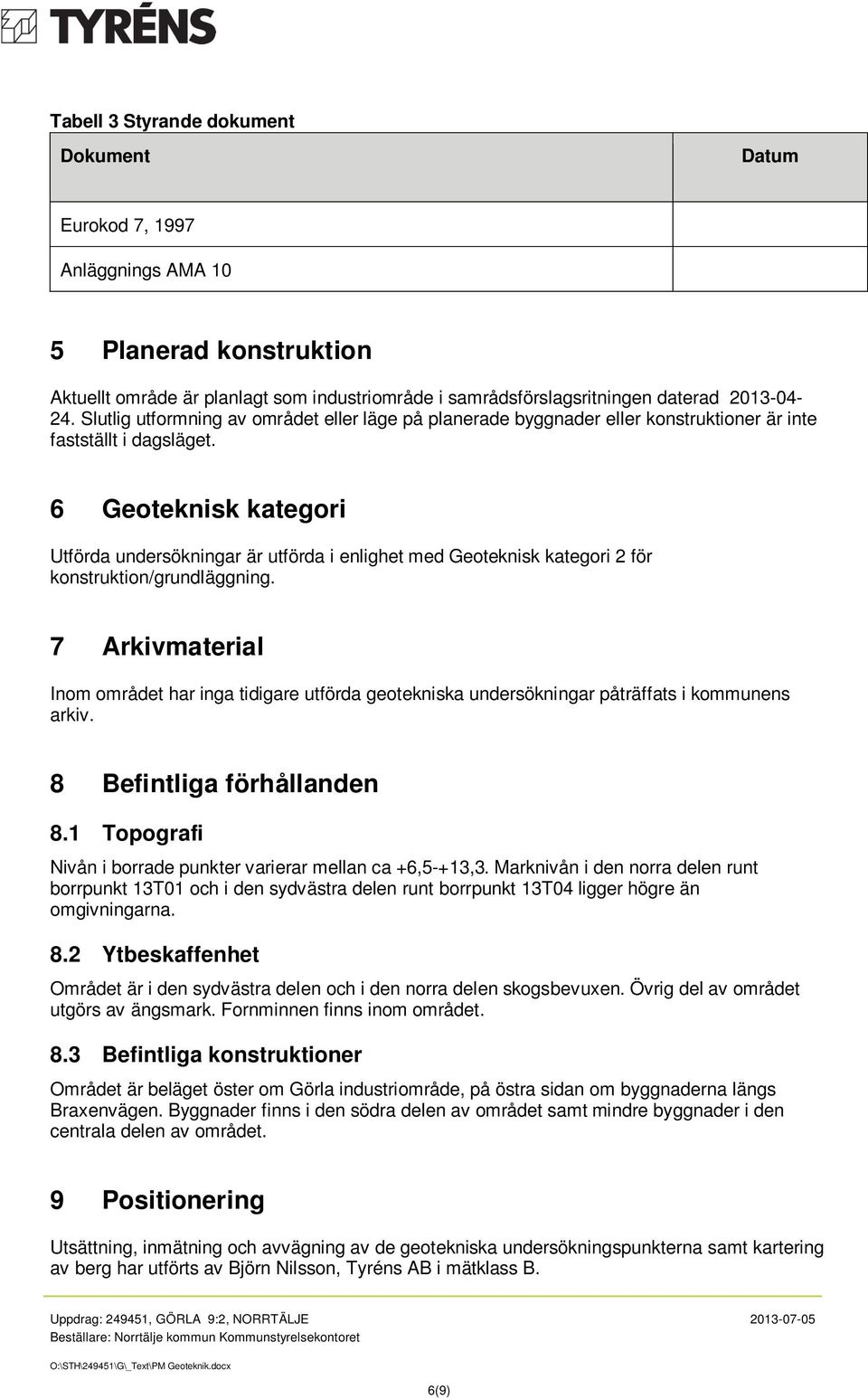

6 Tabell 3 Styrande dokument Dokument Datum Eurokod 7, 1997 Anläggnings AMA 10 5 Planerad konstruktion Aktuellt område är planlagt som industriområde i samrådsförslagsritningen daterad Slutlig utformning av området eller läge på planerade byggnader eller konstruktioner är inte fastställt i dagsläget. 6 Geoteknisk kategori Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion/grundläggning. 7 Arkivmaterial Inom området har inga tidigare utförda geotekniska undersökningar påträffats i kommunens arkiv. 8 Befintliga förhållanden 8.1 Topografi Nivån i borrade punkter varierar mellan ca +6,5-+13,3. Marknivån i den norra delen runt borrpunkt 13T01 och i den sydvästra delen runt borrpunkt 13T04 ligger högre än omgivningarna. 8.2 Ytbeskaffenhet Området är i den sydvästra delen och i den norra delen skogsbevuxen. Övrig del av området utgörs av ängsmark. Fornminnen finns inom området. 8.3 Befintliga konstruktioner Området är beläget öster om Görla industriområde, på östra sidan om byggnaderna längs Braxenvägen. Byggnader finns i den södra delen av området samt mindre byggnader i den centrala delen av området. 9 Positionering Utsättning, inmätning och avvägning av de geotekniska undersökningspunkterna samt kartering av berg har utförts av Björn Nilsson, Tyréns AB i mätklass B. 6(9)

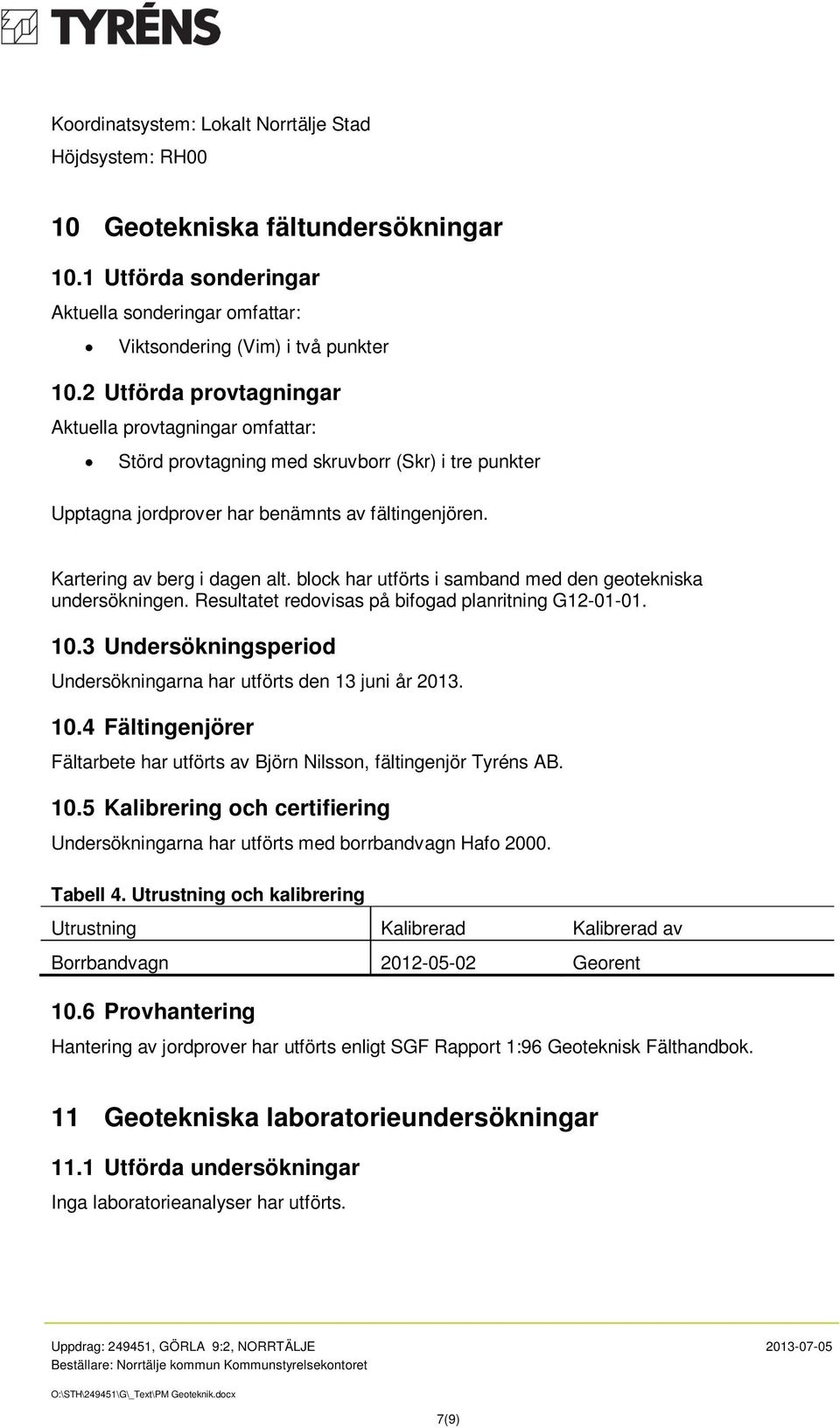

7 Koordinatsystem: Lokalt Norrtälje Stad Höjdsystem: RH00 10 Geotekniska fältundersökningar 10.1 Utförda sonderingar Aktuella sonderingar omfattar: Viktsondering (Vim) i två punkter 10.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i tre punkter Upptagna jordprover har benämnts av fältingenjören. Kartering av berg i dagen alt. block har utförts i samband med den geotekniska undersökningen. Resultatet redovisas på bifogad planritning G Undersökningsperiod Undersökningarna har utförts den 13 juni år Fältingenjörer Fältarbete har utförts av Björn Nilsson, fältingenjör Tyréns AB Kalibrering och certifiering Undersökningarna har utförts med borrbandvagn Hafo Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av Borrbandvagn Georent 10.6 Provhantering Hantering av jordprover har utförts enligt SGF Rapport 1:96 Geoteknisk Fälthandbok. 11 Geotekniska laboratorieundersökningar 11.1 Utförda undersökningar Inga laboratorieanalyser har utförts. 7(9)

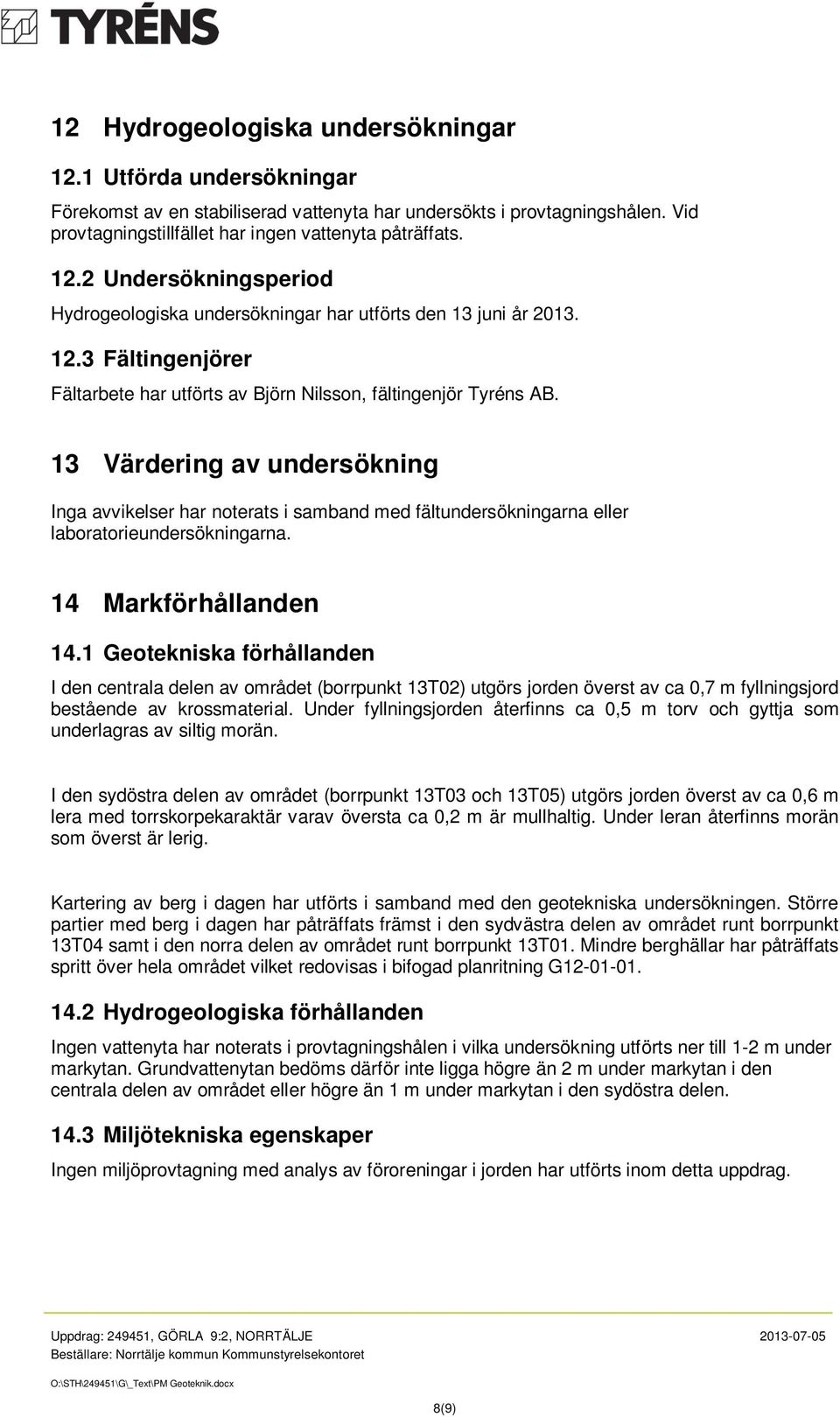

8 12 Hydrogeologiska undersökningar 12.1 Utförda undersökningar Förekomst av en stabiliserad vattenyta har undersökts i provtagningshålen. Vid provtagningstillfället har ingen vattenyta påträffats Undersökningsperiod Hydrogeologiska undersökningar har utförts den 13 juni år Fältingenjörer Fältarbete har utförts av Björn Nilsson, fältingenjör Tyréns AB. 13 Värdering av undersökning Inga avvikelser har noterats i samband med fältundersökningarna eller laboratorieundersökningarna. 14 Markförhållanden 14.1 Geotekniska förhållanden I den centrala delen av området (borrpunkt 13T02) utgörs jorden överst av ca 0,7 m fyllningsjord bestående av krossmaterial. Under fyllningsjorden återfinns ca 0,5 m torv och gyttja som underlagras av siltig morän. I den sydöstra delen av området (borrpunkt 13T03 och 13T05) utgörs jorden överst av ca 0,6 m lera med torrskorpekaraktär varav översta ca 0,2 m är mullhaltig. Under leran återfinns morän som överst är lerig. Kartering av berg i dagen har utförts i samband med den geotekniska undersökningen. Större partier med berg i dagen har påträffats främst i den sydvästra delen av området runt borrpunkt 13T04 samt i den norra delen av området runt borrpunkt 13T01. Mindre berghällar har påträffats spritt över hela området vilket redovisas i bifogad planritning G Hydrogeologiska förhållanden Ingen vattenyta har noterats i provtagningshålen i vilka undersökning utförts ner till 1-2 m under markytan. Grundvattenytan bedöms därför inte ligga högre än 2 m under markytan i den centrala delen av området eller högre än 1 m under markytan i den sydöstra delen Miljötekniska egenskaper Ingen miljöprovtagning med analys av föroreningar i jorden har utförts inom detta uppdrag. 8(9)

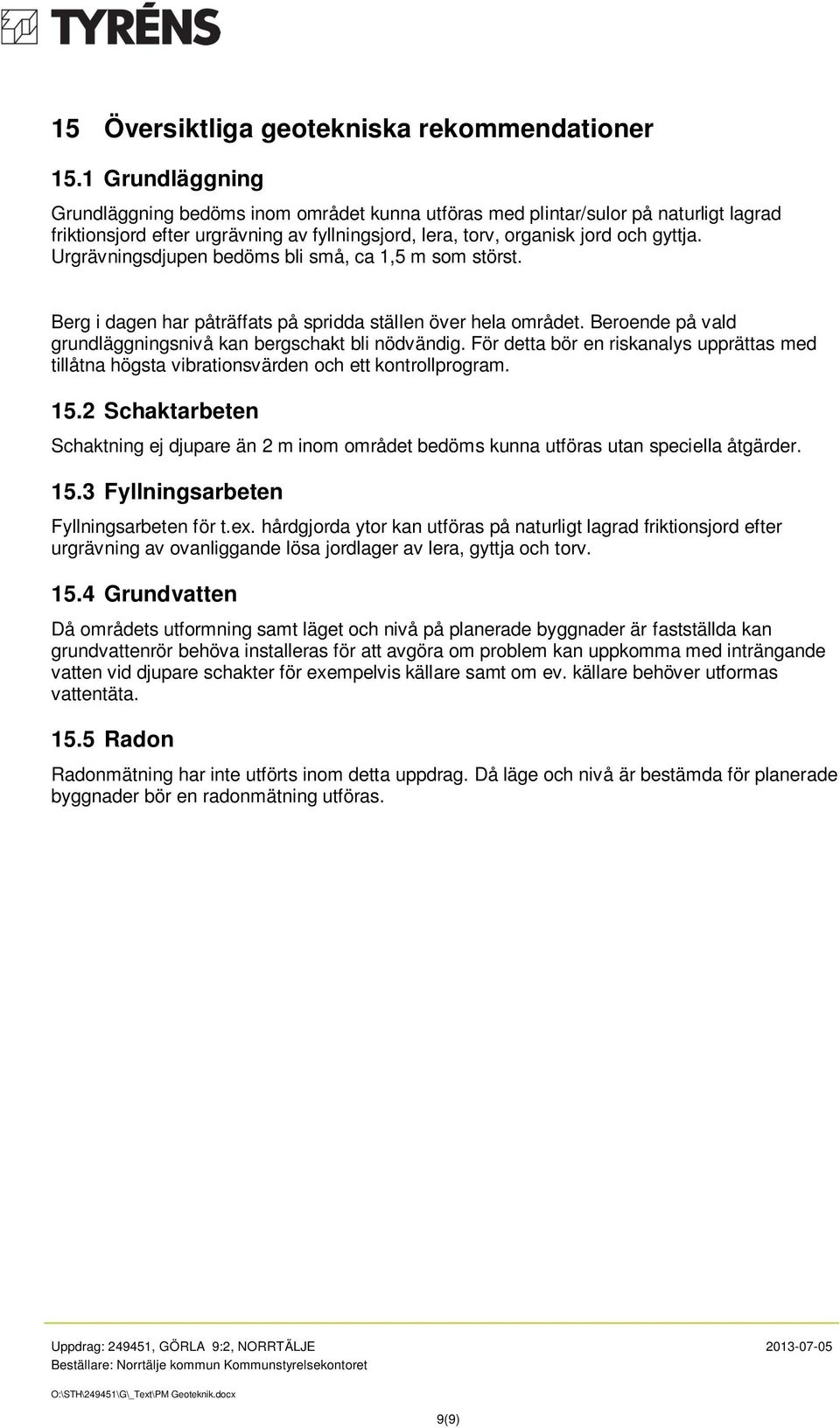

9 15 Översiktliga geotekniska rekommendationer 15.1 Grundläggning Grundläggning bedöms inom området kunna utföras med plintar/sulor på naturligt lagrad friktionsjord efter urgrävning av fyllningsjord, lera, torv, organisk jord och gyttja. Urgrävningsdjupen bedöms bli små, ca 1,5 m som störst. Berg i dagen har påträffats på spridda ställen över hela området. Beroende på vald grundläggningsnivå kan bergschakt bli nödvändig. För detta bör en riskanalys upprättas med tillåtna högsta vibrationsvärden och ett kontrollprogram Schaktarbeten Schaktning ej djupare än 2 m inom området bedöms kunna utföras utan speciella åtgärder Fyllningsarbeten Fyllningsarbeten för t.ex. hårdgjorda ytor kan utföras på naturligt lagrad friktionsjord efter urgrävning av ovanliggande lösa jordlager av lera, gyttja och torv Grundvatten Då områdets utformning samt läget och nivå på planerade byggnader är fastställda kan grundvattenrör behöva installeras för att avgöra om problem kan uppkomma med inträngande vatten vid djupare schakter för exempelvis källare samt om ev. källare behöver utformas vattentäta Radon Radonmätning har inte utförts inom detta uppdrag. Då läge och nivå är bestämda för planerade byggnader bör en radonmätning utföras. 9(9)
