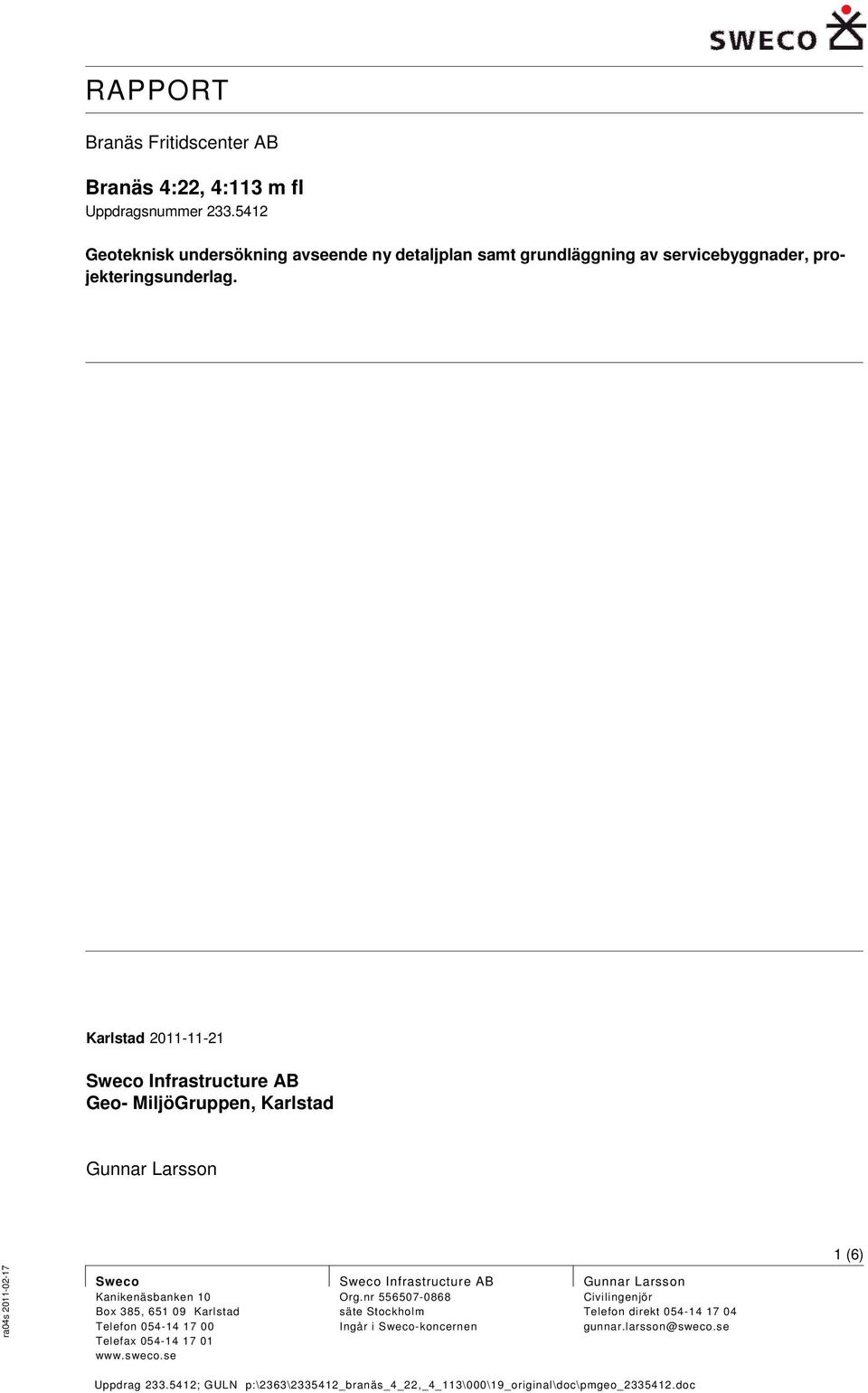

1 Branäs Fritidscenter AB Branäs 4:22, 4:113 m fl Uppdragsnummer Geoteknisk undersökning avseende ny detaljplan samt grundläggning av servicebyggnader, projekteringsunderlag. Karlstad Sweco Infrastructure AB Geo- MiljöGruppen, Karlstad Gunnar Larsson 1 (6) Sweco Kanikenäsbanken 10 Box 385, Karlstad Telefon Telefax Sweco Infrastructure AB Org.nr säte Stockholm Ingår i Sweco-koncernen Gunnar Larsson Civilingenjör Telefon direkt gunnar.larsson@sweco.se

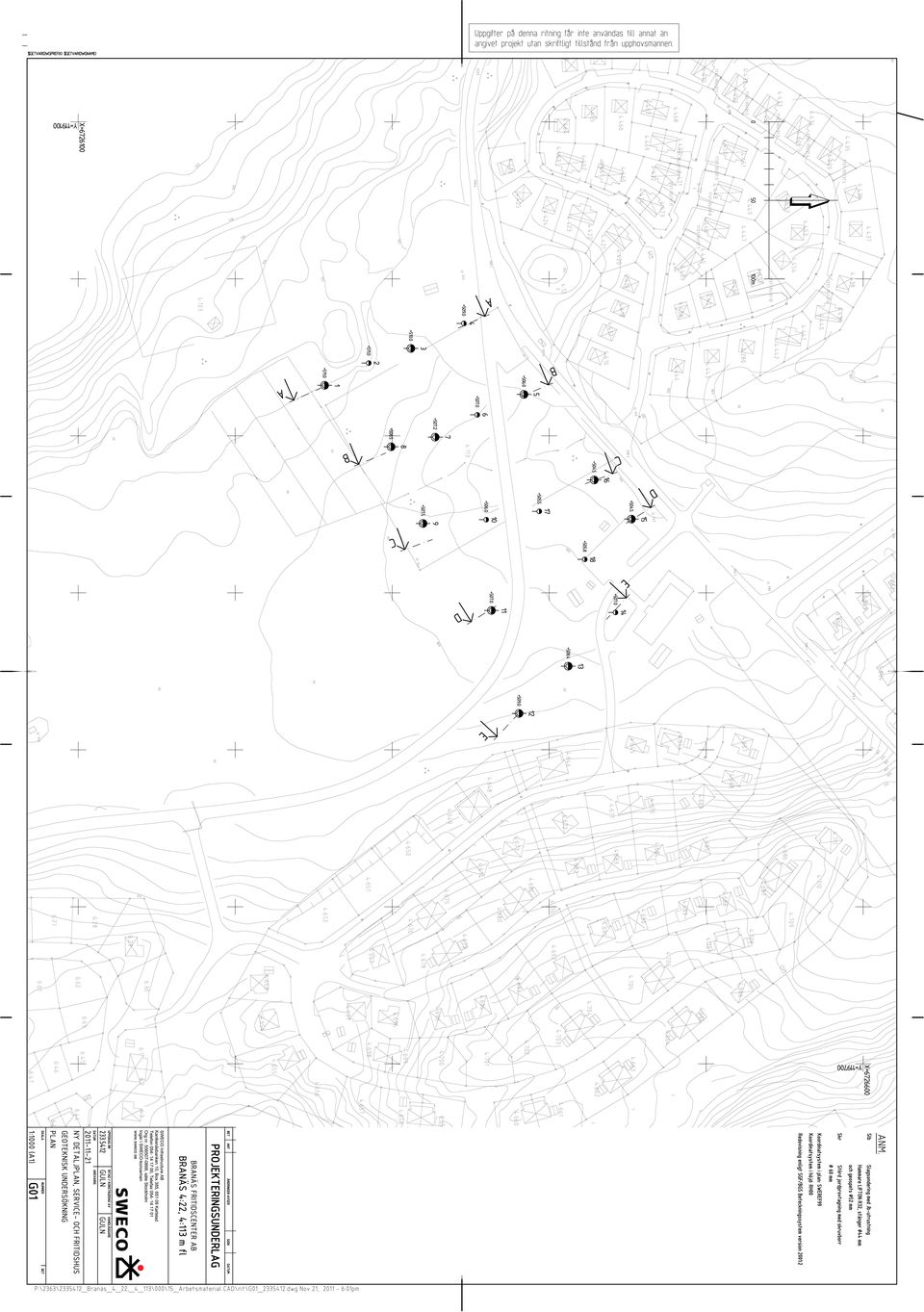

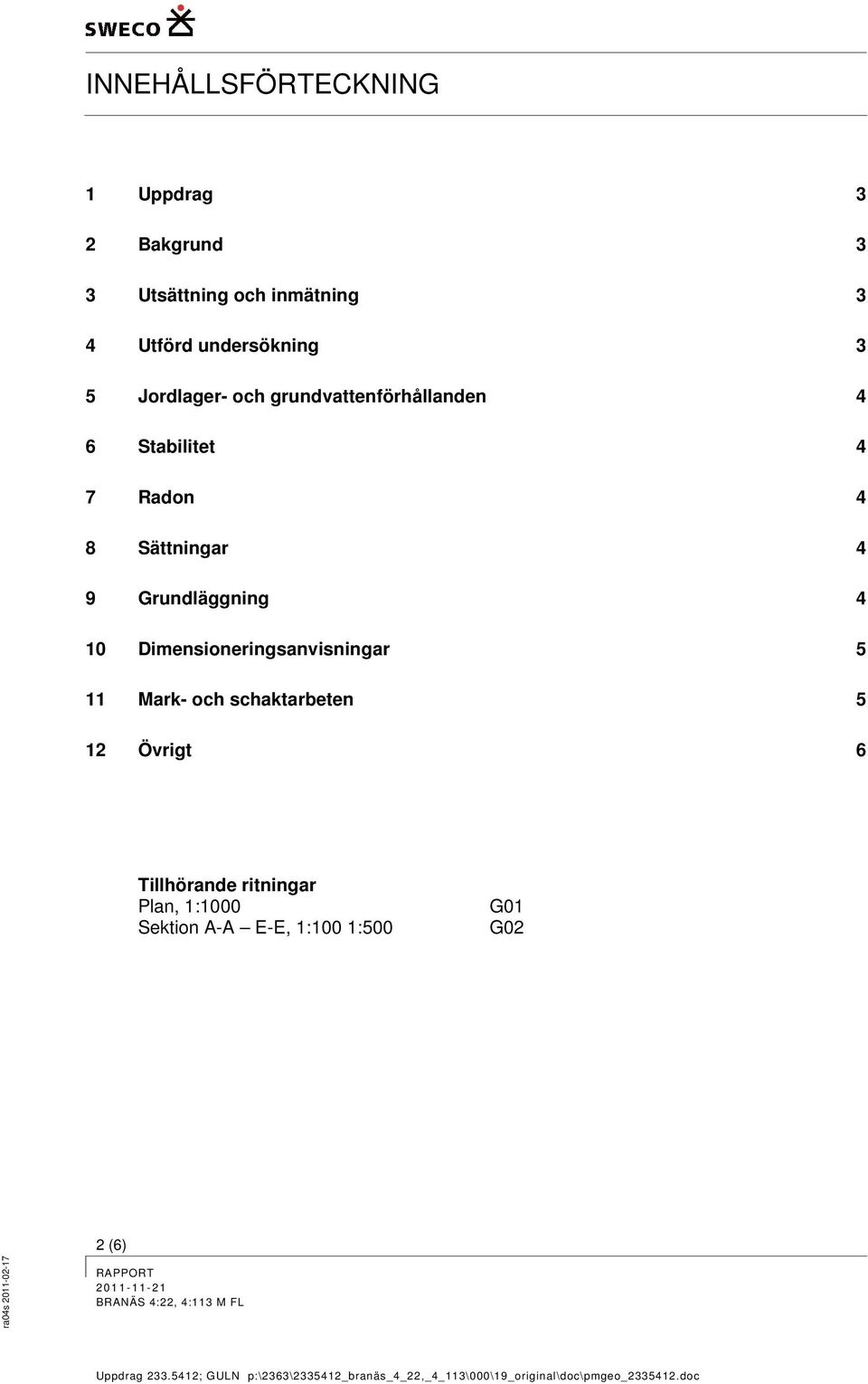

2 INNEHÅLLSFÖRTECKNING 1 Uppdrag 3 2 Bakgrund 3 3 Utsättning och inmätning 3 4 Utförd undersökning 3 5 Jordlager- och grundvattenförhållanden 4 6 Stabilitet 4 7 Radon 4 8 Sättningar 4 9 Grundläggning 4 10 Dimensioneringsanvisningar 5 11 Mark- och schaktarbeten 5 12 Övrigt 6 Tillhörande ritningar Plan, 1:1000 Sektion A-A E-E, 1:100 1:500 G01 G02 2 (6)

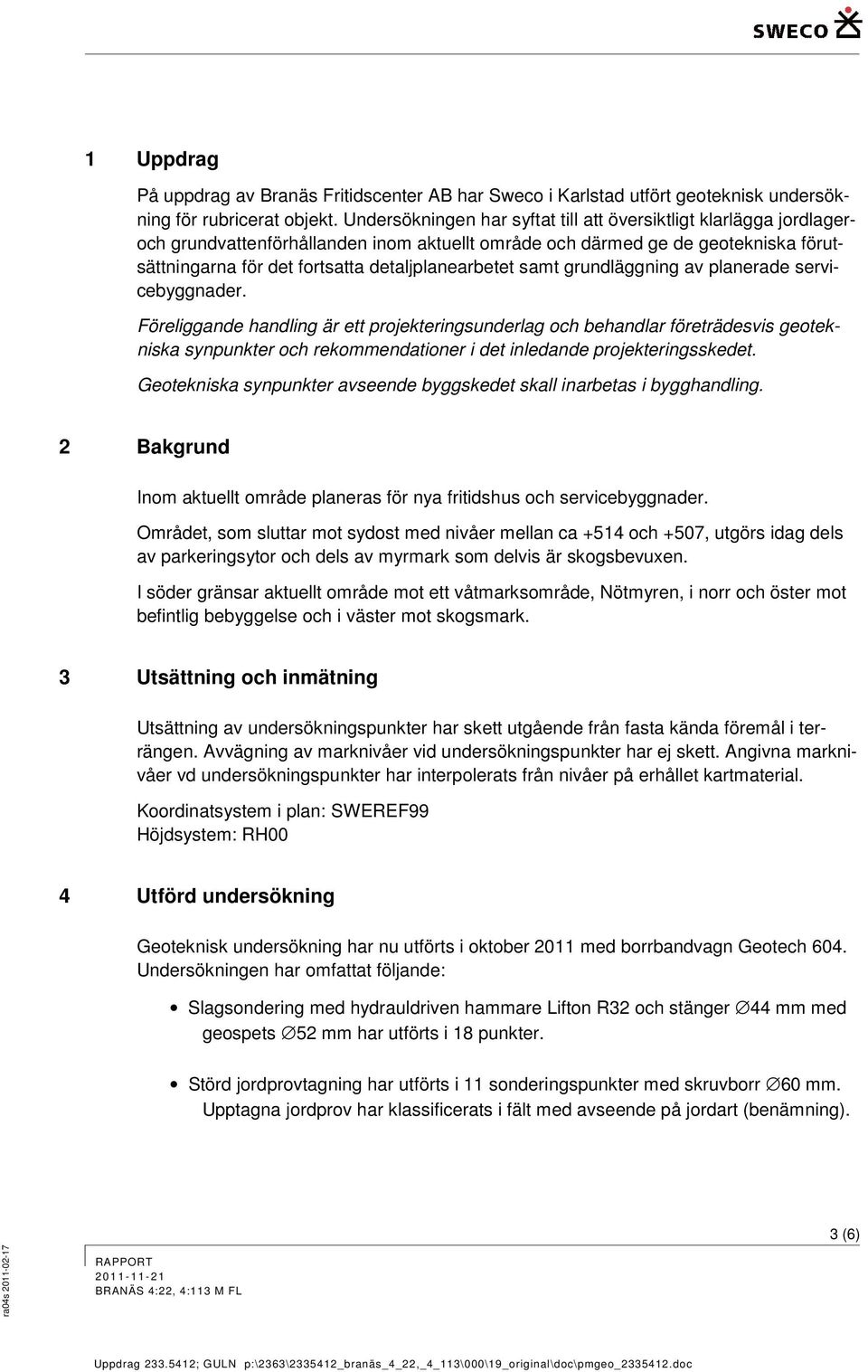

3 1 Uppdrag På uppdrag av Branäs Fritidscenter AB har Sweco i Karlstad utfört geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att översiktligt klarlägga jordlageroch grundvattenförhållanden inom aktuellt område och därmed ge de geotekniska förutsättningarna för det fortsatta detaljplanearbetet samt grundläggning av planerade servicebyggnader. Föreliggande handling är ett projekteringsunderlag och behandlar företrädesvis geotekniska synpunkter och rekommendationer i det inledande projekteringsskedet. Geotekniska synpunkter avseende byggskedet skall inarbetas i bygghandling. 2 Bakgrund Inom aktuellt område planeras för nya fritidshus och servicebyggnader. Området, som sluttar mot sydost med nivåer mellan ca +514 och +507, utgörs idag dels av parkeringsytor och dels av myrmark som delvis är skogsbevuxen. I söder gränsar aktuellt område mot ett våtmarksområde, Nötmyren, i norr och öster mot befintlig bebyggelse och i väster mot skogsmark. 3 Utsättning och inmätning Utsättning av undersökningspunkter har skett utgående från fasta kända föremål i terrängen. Avvägning av marknivåer vid undersökningspunkter har ej skett. Angivna marknivåer vd undersökningspunkter har interpolerats från nivåer på erhållet kartmaterial. Koordinatsystem i plan: SWEREF99 Höjdsystem: RH00 4 Utförd undersökning Geoteknisk undersökning har nu utförts i oktober 2011 med borrbandvagn Geotech 604. Undersökningen har omfattat följande: Slagsondering med hydrauldriven hammare Lifton R32 och stänger 44 mm med geospets 52 mm har utförts i 18 punkter. Störd jordprovtagning har utförts i 11 sonderingspunkter med skruvborr 60 mm. Upptagna jordprov har klassificerats i fält med avseende på jordart (benämning). 3 (6)

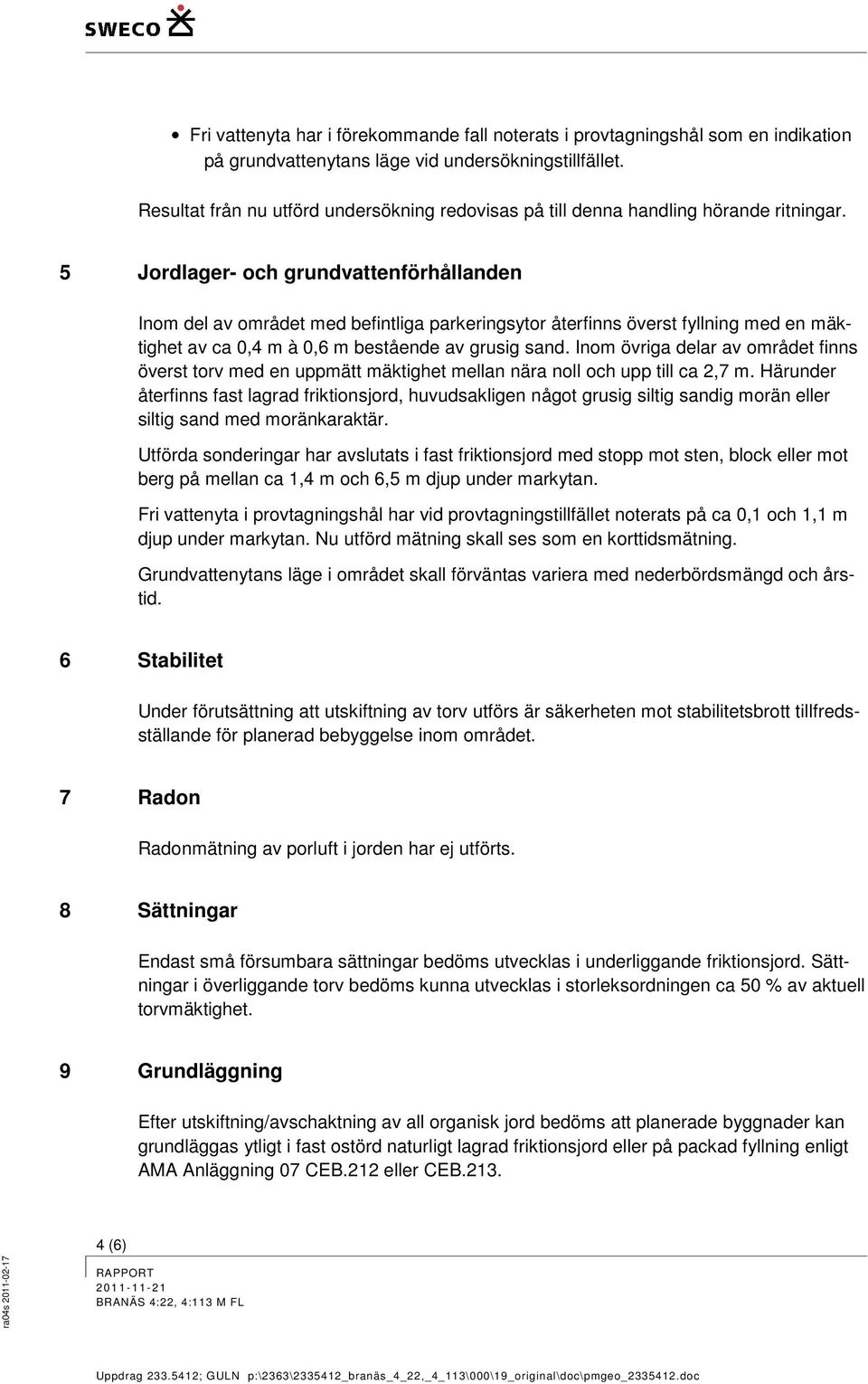

4 Fri vattenyta har i förekommande fall noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Resultat från nu utförd undersökning redovisas på till denna handling hörande ritningar. 5 Jordlager- och grundvattenförhållanden Inom del av området med befintliga parkeringsytor återfinns överst fyllning med en mäktighet av ca 0,4 m à 0,6 m bestående av grusig sand. Inom övriga delar av området finns överst torv med en uppmätt mäktighet mellan nära noll och upp till ca 2,7 m. Härunder återfinns fast lagrad friktionsjord, huvudsakligen något grusig siltig sandig morän eller siltig sand med moränkaraktär. Utförda sonderingar har avslutats i fast friktionsjord med stopp mot sten, block eller mot berg på mellan ca 1,4 m och 6,5 m djup under markytan. Fri vattenyta i provtagningshål har vid provtagningstillfället noterats på ca 0,1 och 1,1 m djup under markytan. Nu utförd mätning skall ses som en korttidsmätning. Grundvattenytans läge i området skall förväntas variera med nederbördsmängd och årstid. 6 Stabilitet Under förutsättning att utskiftning av torv utförs är säkerheten mot stabilitetsbrott tillfredsställande för planerad bebyggelse inom området. 7 Radon Radonmätning av porluft i jorden har ej utförts. 8 Sättningar Endast små försumbara sättningar bedöms utvecklas i underliggande friktionsjord. Sättningar i överliggande torv bedöms kunna utvecklas i storleksordningen ca 50 % av aktuell torvmäktighet. 9 Grundläggning Efter utskiftning/avschaktning av all organisk jord bedöms att planerade byggnader kan grundläggas ytligt i fast ostörd naturligt lagrad friktionsjord eller på packad fyllning enligt AMA Anläggning 07 CEB.212 eller CEB (6)

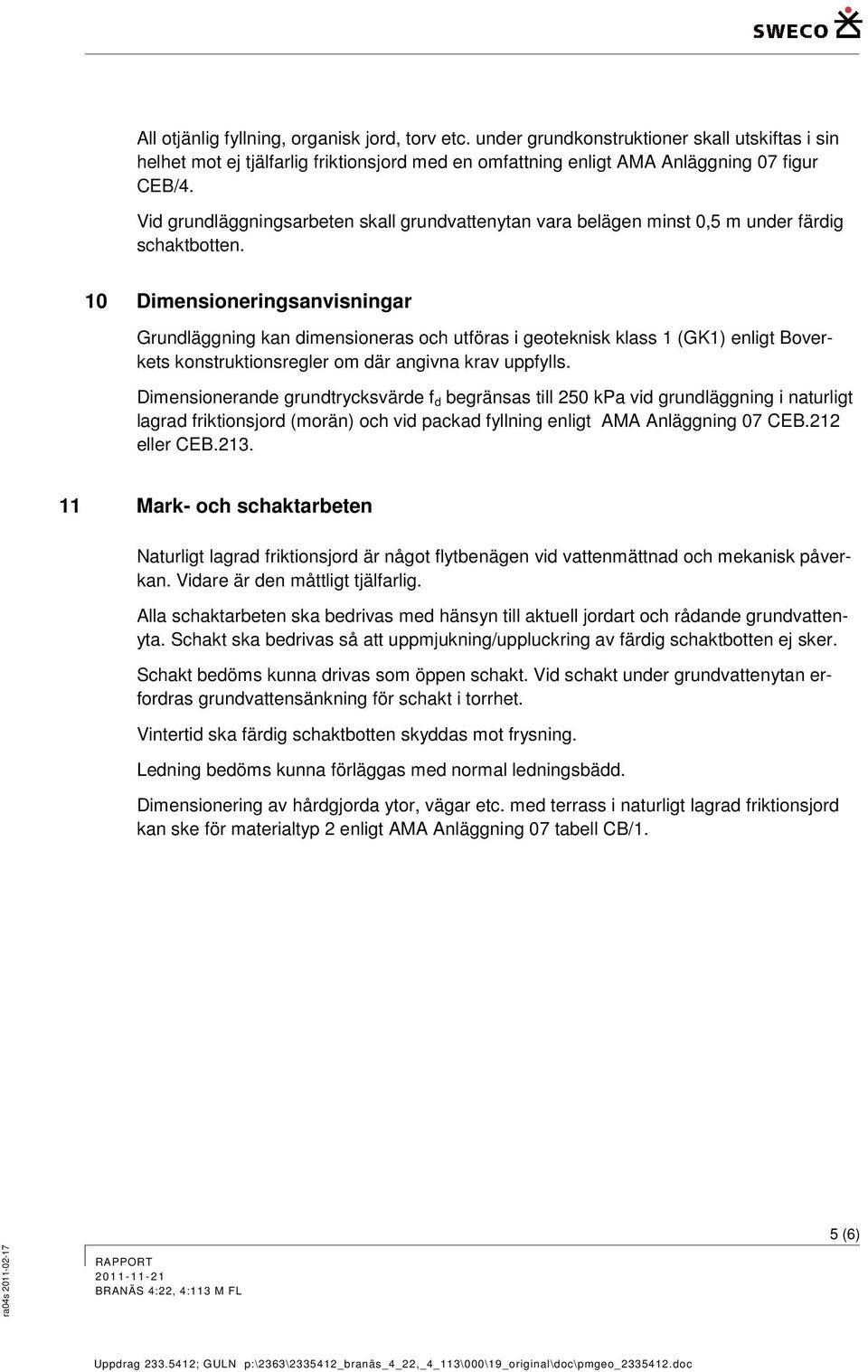

5 All otjänlig fyllning, organisk jord, torv etc. under grundkonstruktioner skall utskiftas i sin helhet mot ej tjälfarlig friktionsjord med en omfattning enligt AMA Anläggning 07 figur CEB/4. Vid grundläggningsarbeten skall grundvattenytan vara belägen minst 0,5 m under färdig schaktbotten. 10 Dimensioneringsanvisningar Grundläggning kan dimensioneras och utföras i geoteknisk klass 1 (GK1) enligt Boverkets konstruktionsregler om där angivna krav uppfylls. Dimensionerande grundtrycksvärde f d begränsas till 250 kpa vid grundläggning i naturligt lagrad friktionsjord (morän) och vid packad fyllning enligt AMA Anläggning 07 CEB.212 eller CEB Mark- och schaktarbeten Naturligt lagrad friktionsjord är något flytbenägen vid vattenmättnad och mekanisk påverkan. Vidare är den måttligt tjälfarlig. Alla schaktarbeten ska bedrivas med hänsyn till aktuell jordart och rådande grundvattenyta. Schakt ska bedrivas så att uppmjukning/uppluckring av färdig schaktbotten ej sker. Schakt bedöms kunna drivas som öppen schakt. Vid schakt under grundvattenytan erfordras grundvattensänkning för schakt i torrhet. Vintertid ska färdig schaktbotten skyddas mot frysning. Ledning bedöms kunna förläggas med normal ledningsbädd. Dimensionering av hårdgjorda ytor, vägar etc. med terrass i naturligt lagrad friktionsjord kan ske för materialtyp 2 enligt AMA Anläggning 07 tabell CB/1. 5 (6)

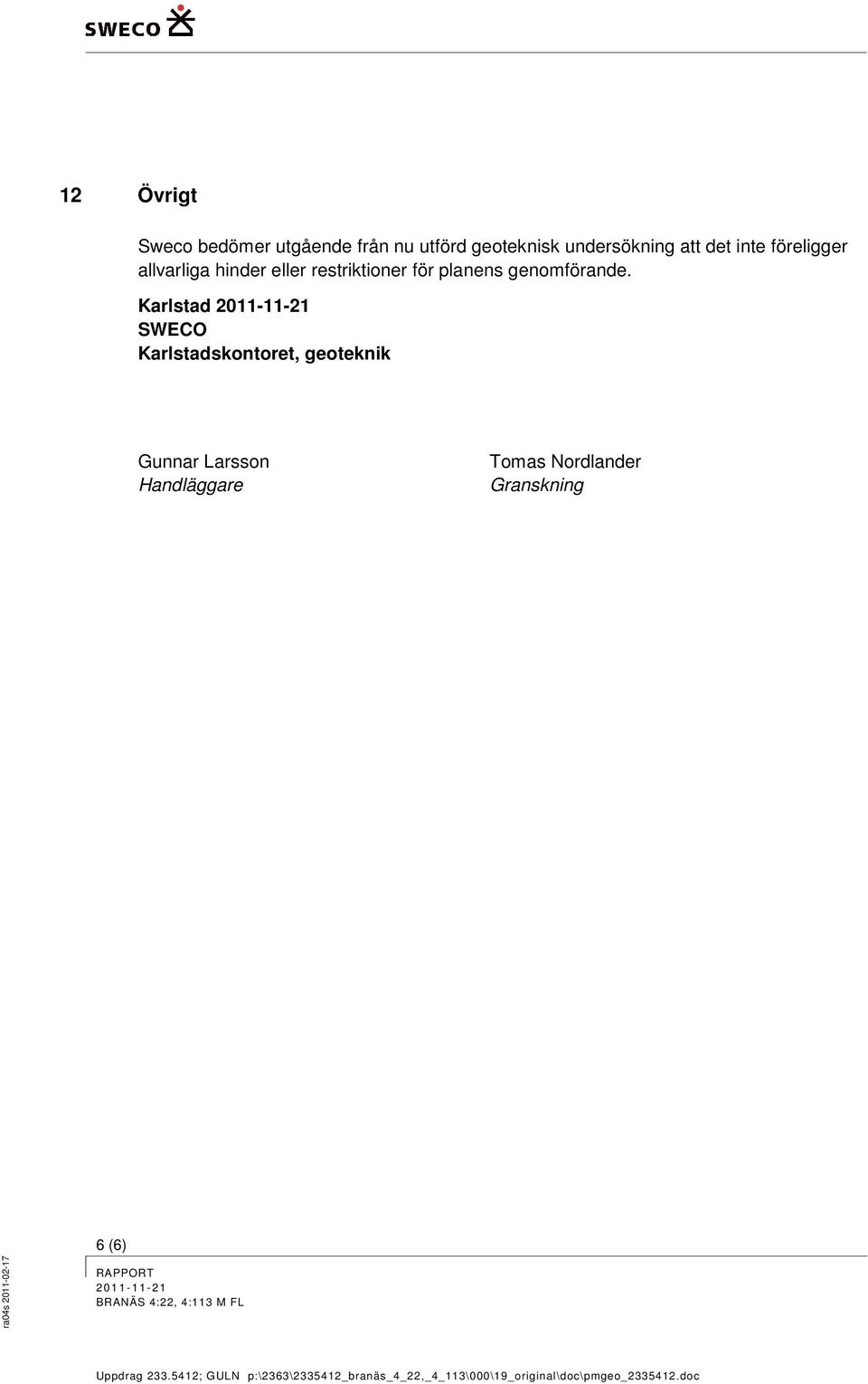

6 12 Övrigt Sweco bedömer utgående från nu utförd geoteknisk undersökning att det inte föreligger allvarliga hinder eller restriktioner för planens genomförande. Karlstad SWECO Karlstadskontoret, geoteknik Gunnar Larsson Handläggare Tomas Nordlander Granskning 6 (6)
