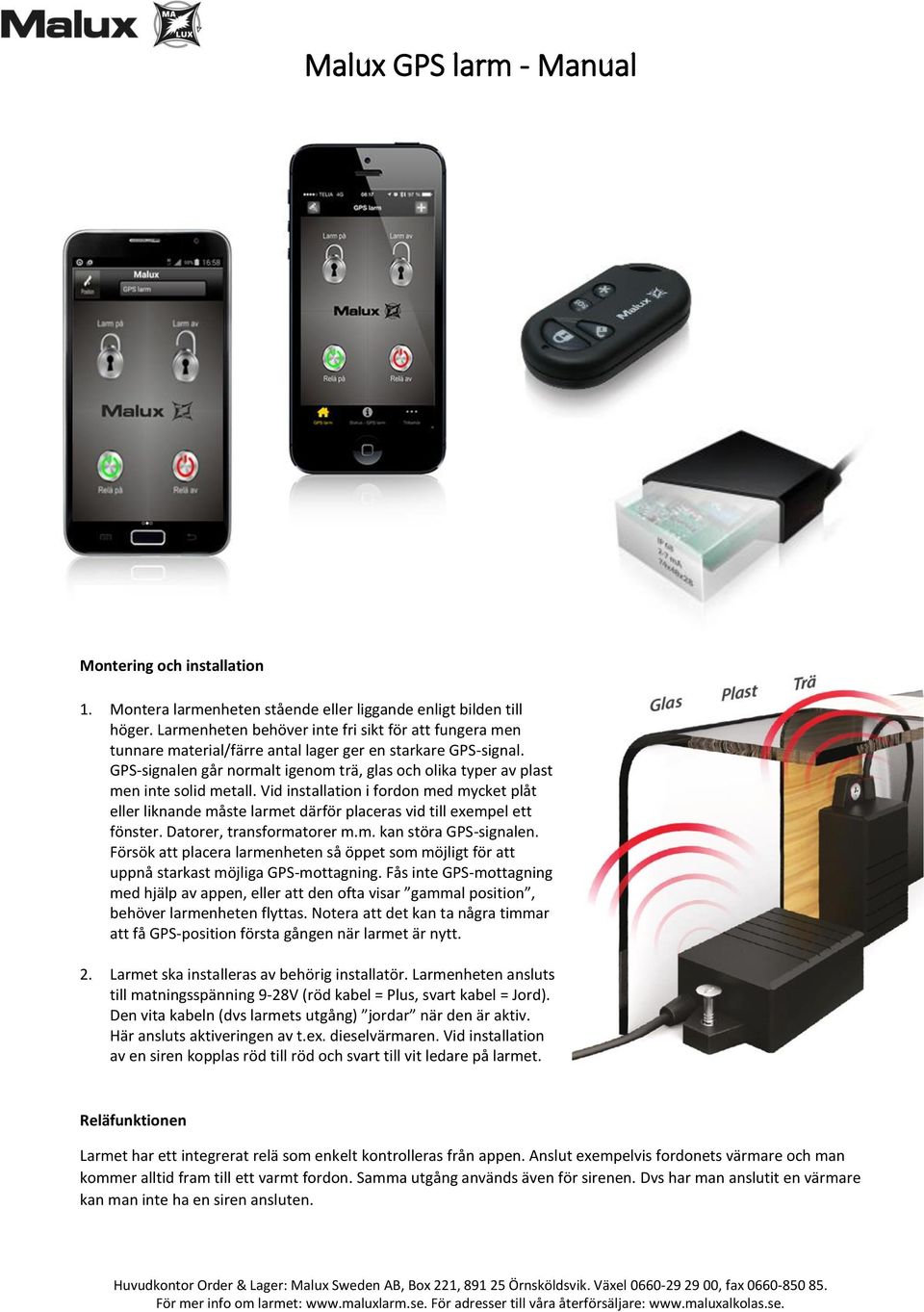

1 Montering och installation 1. Montera larmenheten stående eller liggande enligt bilden till höger. Larmenheten behöver inte fri sikt för att fungera men tunnare material/färre antal lager ger en starkare GPS-signal. GPS-signalen går normalt igenom trä, glas och olika typer av plast men inte solid metall. Vid installation i fordon med mycket plåt eller liknande måste larmet därför placeras vid till exempel ett fönster. Datorer, transformatorer m.m. kan störa GPS-signalen. Försök att placera larmenheten så öppet som möjligt för att uppnå starkast möjliga GPS-mottagning. Fås inte GPS-mottagning med hjälp av appen, eller att den ofta visar gammal position, behöver larmenheten flyttas. Notera att det kan ta några timmar att få GPS-position första gången när larmet är nytt. 2. Larmet ska installeras av behörig installatör. Larmenheten ansluts till matningsspänning 9-28V (röd kabel = Plus, svart kabel = Jord). Den vita kabeln (dvs larmets utgång) jordar när den är aktiv. Här ansluts aktiveringen av t.ex. dieselvärmaren. Vid installation av en siren kopplas röd till röd och svart till vit ledare på larmet. Reläfunktionen Larmet har ett integrerat relä som enkelt kontrolleras från appen. Anslut exempelvis fordonets värmare och man kommer alltid fram till ett varmt fordon. Samma utgång används även för sirenen. Dvs har man anslutit en värmare kan man inte ha en siren ansluten.

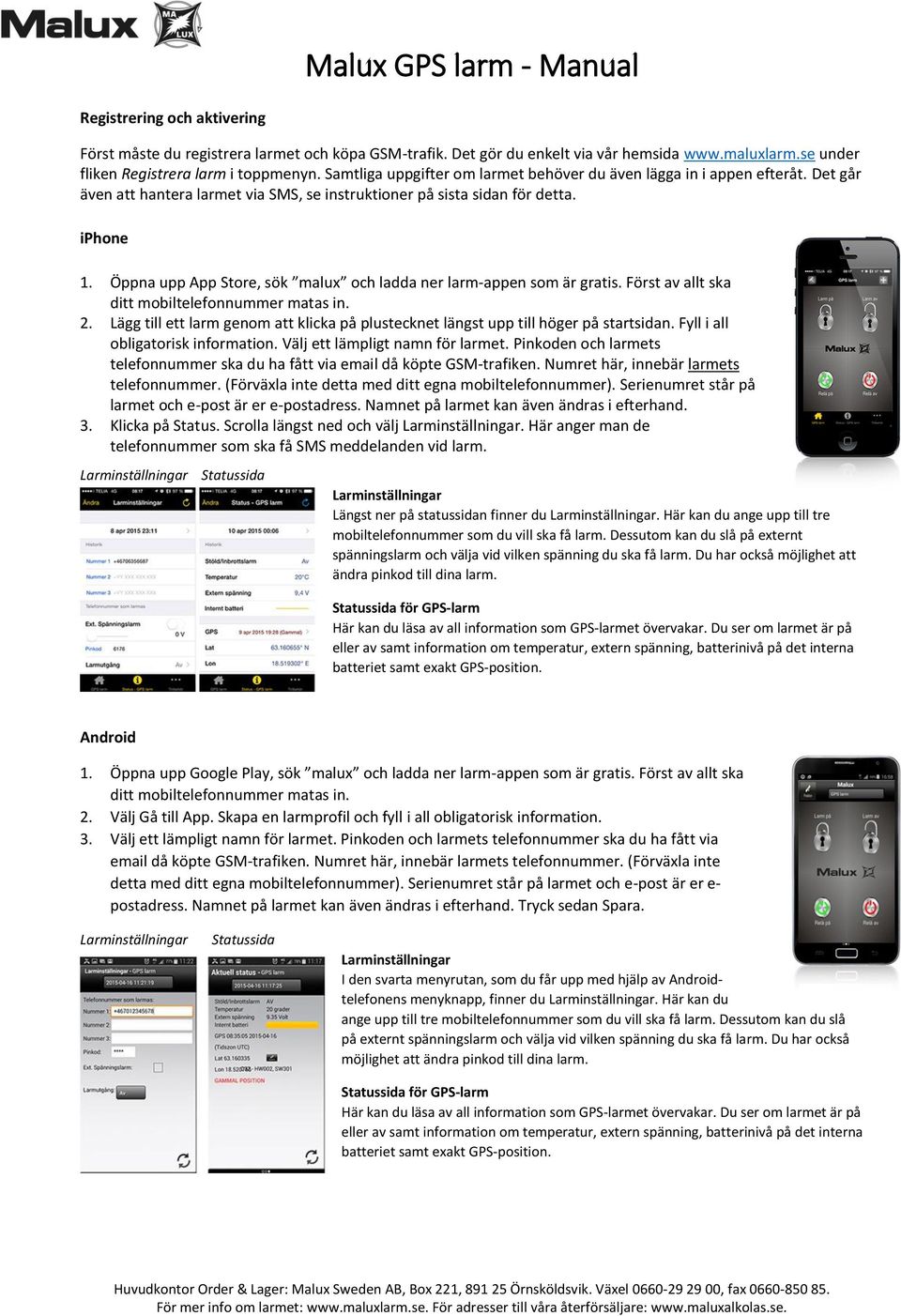

2 Registrering och aktivering Först måste du registrera larmet och köpa GSM-trafik. Det gör du enkelt via vår hemsida under fliken Registrera larm i toppmenyn. Samtliga uppgifter om larmet behöver du även lägga in i appen efteråt. Det går även att hantera larmet via SMS, se instruktioner på sista sidan för detta. iphone 1. Öppna upp App Store, sök malux och ladda ner larm-appen som är gratis. Först av allt ska ditt mobiltelefonnummer matas in. 2. Lägg till ett larm genom att klicka på plustecknet längst upp till höger på startsidan. Fyll i all obligatorisk information. Välj ett lämpligt namn för larmet. Pinkoden och larmets telefonnummer ska du ha fått via då köpte GSM-trafiken. Numret här, innebär larmets telefonnummer. (Förväxla inte detta med ditt egna mobiltelefonnummer). Serienumret står på larmet och e-post är er e-postadress. Namnet på larmet kan även ändras i efterhand. 3. Klicka på Status. Scrolla längst ned och välj Larminställningar. Här anger man de telefonnummer som ska få SMS meddelanden vid larm. Larminställningar Statussida Larminställningar Längst ner på statussidan finner du Larminställningar. Här kan du ange upp till tre mobiltelefonnummer som du vill ska få larm. Dessutom kan du slå på externt spänningslarm och välja vid vilken spänning du ska få larm. Du har också möjlighet att ändra pinkod till dina larm. Statussida för GPS-larm Här kan du läsa av all information som GPS-larmet övervakar. Du ser om larmet är på eller av samt information om temperatur, extern spänning, batterinivå på det interna batteriet samt exakt GPS-position. Android 1. Öppna upp Google Play, sök malux och ladda ner larm-appen som är gratis. Först av allt ska ditt mobiltelefonnummer matas in. 2. Välj Gå till App. Skapa en larmprofil och fyll i all obligatorisk information. 3. Välj ett lämpligt namn för larmet. Pinkoden och larmets telefonnummer ska du ha fått via då köpte GSM-trafiken. Numret här, innebär larmets telefonnummer. (Förväxla inte detta med ditt egna mobiltelefonnummer). Serienumret står på larmet och e-post är er e- postadress. Namnet på larmet kan även ändras i efterhand. Tryck sedan Spara. Larminställningar Statussida Larminställningar I den svarta menyrutan, som du får upp med hjälp av Androidtelefonens menyknapp, finner du Larminställningar. Här kan du ange upp till tre mobiltelefonnummer som du vill ska få larm. Dessutom kan du slå på externt spänningslarm och välja vid vilken spänning du ska få larm. Du har också möjlighet att ändra pinkod till dina larm. Statussida för GPS-larm Här kan du läsa av all information som GPS-larmet övervakar. Du ser om larmet är på eller av samt information om temperatur, extern spänning, batterinivå på det interna batteriet samt exakt GPS-position.

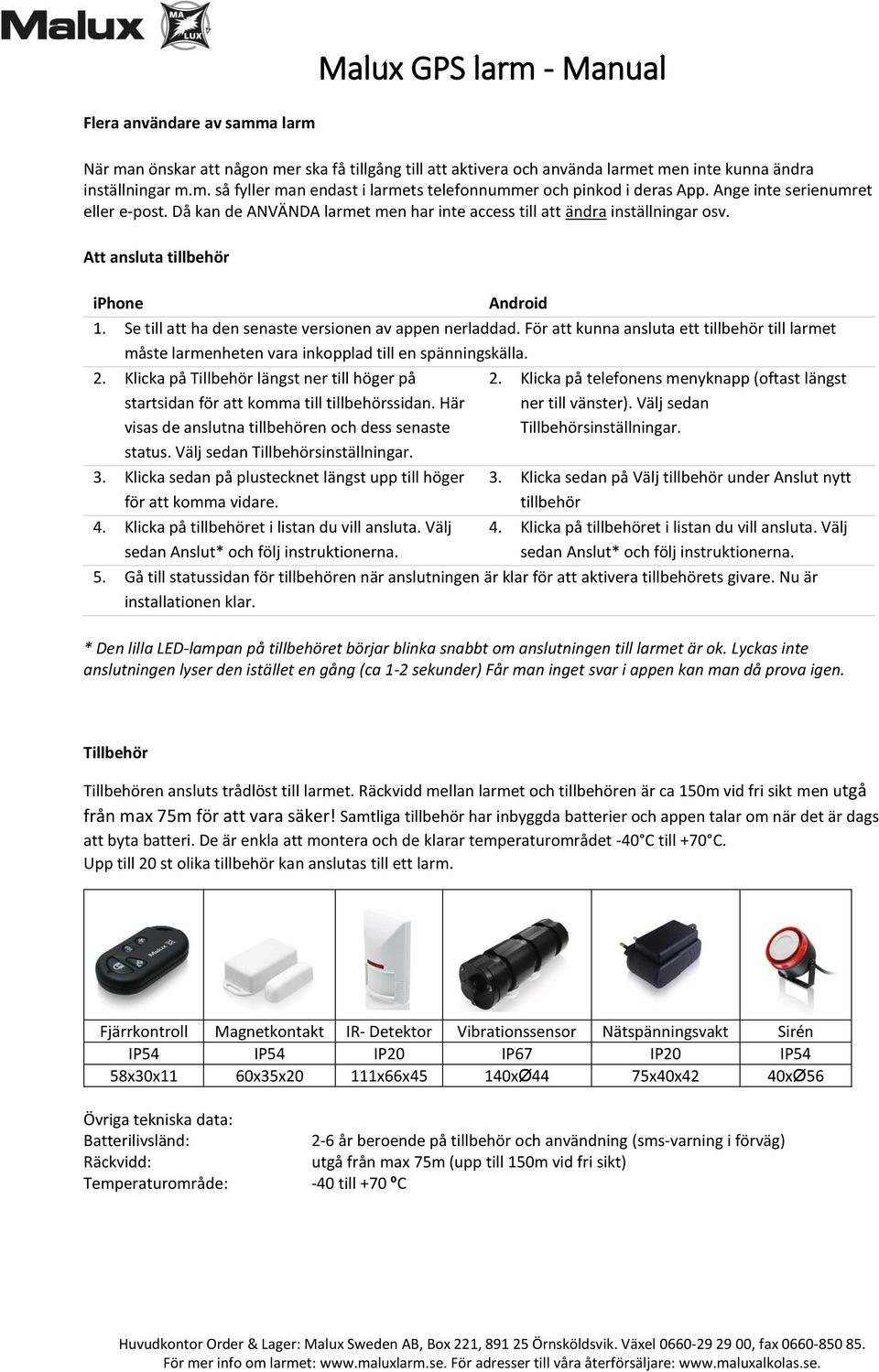

3 Flera användare av samma larm Malux GPS larm - Manual När man önskar att någon mer ska få tillgång till att aktivera och använda larmet men inte kunna ändra inställningar m.m. så fyller man endast i larmets telefonnummer och pinkod i deras App. Ange inte serienumret eller e-post. Då kan de ANVÄNDA larmet men har inte access till att ändra inställningar osv. Att ansluta tillbehör iphone Android 1. Se till att ha den senaste versionen av appen nerladdad. För att kunna ansluta ett tillbehör till larmet måste larmenheten vara inkopplad till en spänningskälla. 2. Klicka på Tillbehör längst ner till höger på startsidan för att komma till tillbehörssidan. Här visas de anslutna tillbehören och dess senaste status. Välj sedan Tillbehörsinställningar. 3. Klicka sedan på plustecknet längst upp till höger för att komma vidare. 4. Klicka på tillbehöret i listan du vill ansluta. Välj sedan Anslut* och följ instruktionerna. 2. Klicka på telefonens menyknapp (oftast längst ner till vänster). Välj sedan Tillbehörsinställningar. 3. Klicka sedan på Välj tillbehör under Anslut nytt tillbehör 4. Klicka på tillbehöret i listan du vill ansluta. Välj sedan Anslut* och följ instruktionerna. 5. Gå till statussidan för tillbehören när anslutningen är klar för att aktivera tillbehörets givare. Nu är installationen klar. * Den lilla LED-lampan på tillbehöret börjar blinka snabbt om anslutningen till larmet är ok. Lyckas inte anslutningen lyser den istället en gång (ca 1-2 sekunder) Får man inget svar i appen kan man då prova igen. Tillbehör Tillbehören ansluts trådlöst till larmet. Räckvidd mellan larmet och tillbehören är ca 150m vid fri sikt men utgå från max 75m för att vara säker! Samtliga tillbehör har inbyggda batterier och appen talar om när det är dags att byta batteri. De är enkla att montera och de klarar temperaturområdet -40 C till +70 C. Upp till 20 st olika tillbehör kan anslutas till ett larm. Fjärrkontroll Magnetkontakt IR- Detektor Vibrationssensor Nätspänningsvakt Sirén IP54 IP54 IP20 IP67 IP20 IP54 58x30x11 60x35x20 111x66x45 140xØ44 75x40x42 40xØ56 Övriga tekniska data: Batterilivsländ: 2-6 år beroende på tillbehör och användning (sms-varning i förväg) Räckvidd: utgå från max 75m (upp till 150m vid fri sikt) Temperaturområde: -40 till +70 ºC

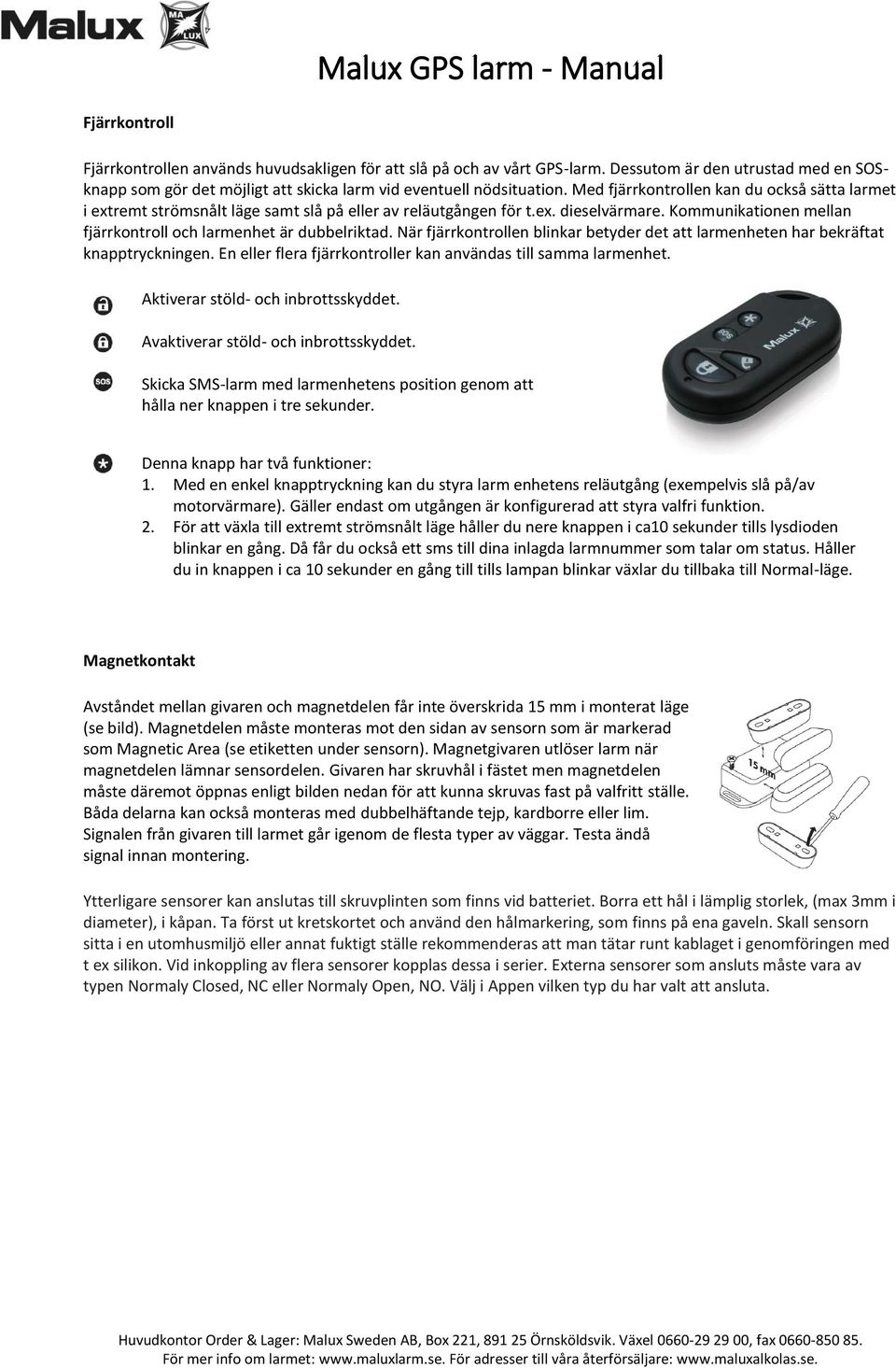

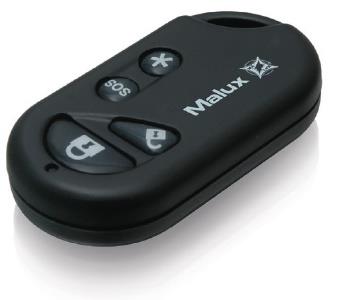

4 Fjärrkontroll Fjärrkontrollen används huvudsakligen för att slå på och av vårt GPS-larm. Dessutom är den utrustad med en SOSknapp som gör det möjligt att skicka larm vid eventuell nödsituation. Med fjärrkontrollen kan du också sätta larmet i extremt strömsnålt läge samt slå på eller av reläutgången för t.ex. dieselvärmare. Kommunikationen mellan fjärrkontroll och larmenhet är dubbelriktad. När fjärrkontrollen blinkar betyder det att larmenheten har bekräftat knapptryckningen. En eller flera fjärrkontroller kan användas till samma larmenhet. Aktiverar stöld- och inbrottsskyddet. Avaktiverar stöld- och inbrottsskyddet. Skicka SMS-larm med larmenhetens position genom att hålla ner knappen i tre sekunder. Denna knapp har två funktioner: 1. Med en enkel knapptryckning kan du styra larm enhetens reläutgång (exempelvis slå på/av motorvärmare). Gäller endast om utgången är konfigurerad att styra valfri funktion. 2. För att växla till extremt strömsnålt läge håller du nere knappen i ca10 sekunder tills lysdioden blinkar en gång. Då får du också ett sms till dina inlagda larmnummer som talar om status. Håller du in knappen i ca 10 sekunder en gång till tills lampan blinkar växlar du tillbaka till Normal-läge. Magnetkontakt Avståndet mellan givaren och magnetdelen får inte överskrida 15 mm i monterat läge (se bild). Magnetdelen måste monteras mot den sidan av sensorn som är markerad som Magnetic Area (se etiketten under sensorn). Magnetgivaren utlöser larm när magnetdelen lämnar sensordelen. Givaren har skruvhål i fästet men magnetdelen måste däremot öppnas enligt bilden nedan för att kunna skruvas fast på valfritt ställe. Båda delarna kan också monteras med dubbelhäftande tejp, kardborre eller lim. Signalen från givaren till larmet går igenom de flesta typer av väggar. Testa ändå signal innan montering. Ytterligare sensorer kan anslutas till skruvplinten som finns vid batteriet. Borra ett hål i lämplig storlek, (max 3mm i diameter), i kåpan. Ta först ut kretskortet och använd den hålmarkering, som finns på ena gaveln. Skall sensorn sitta i en utomhusmiljö eller annat fuktigt ställe rekommenderas att man tätar runt kablaget i genomföringen med t ex silikon. Vid inkoppling av flera sensorer kopplas dessa i serier. Externa sensorer som ansluts måste vara av typen Normaly Closed, NC eller Normaly Open, NO. Välj i Appen vilken typ du har valt att ansluta.

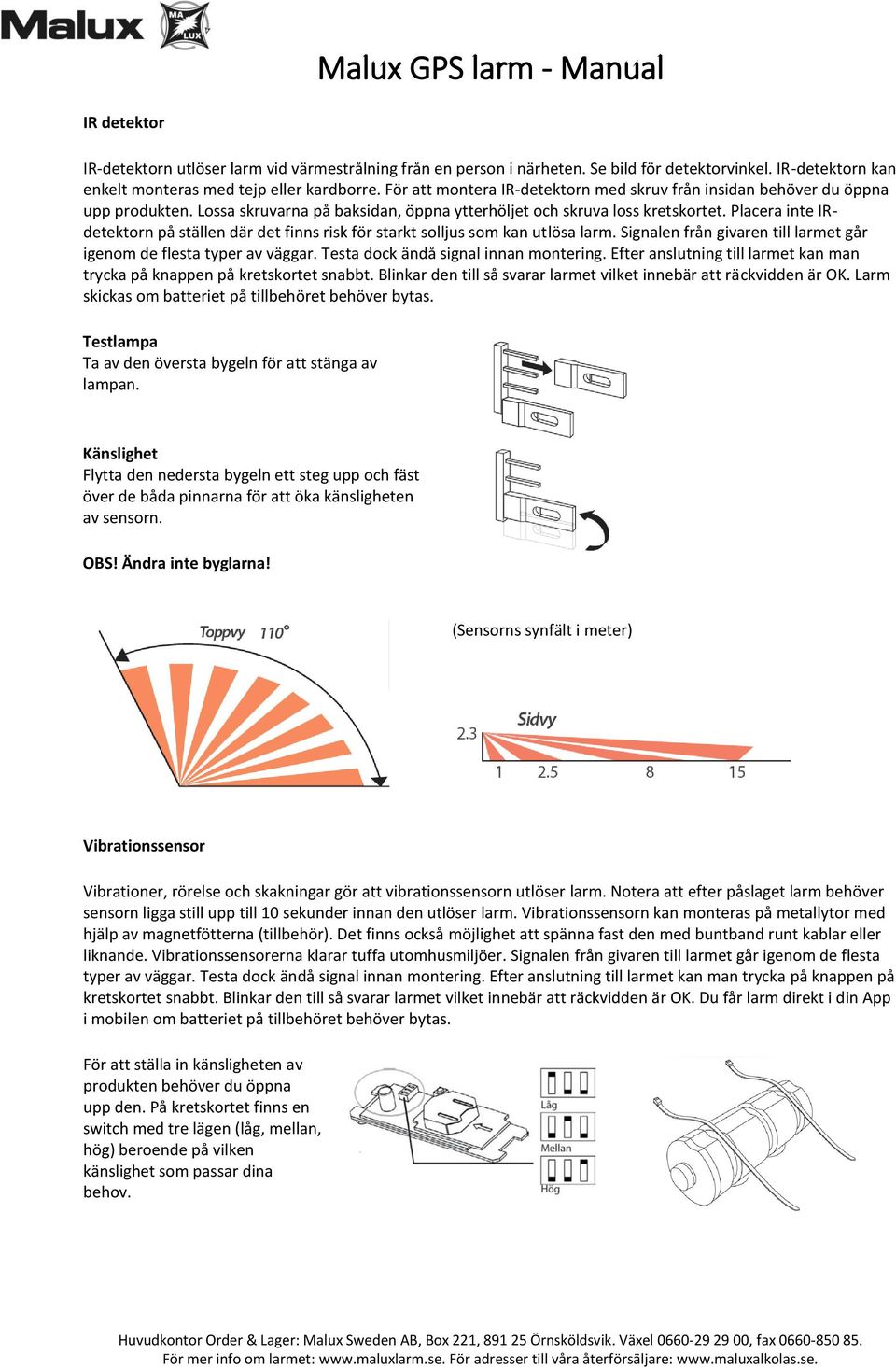

5 IR detektor IR-detektorn utlöser larm vid värmestrålning från en person i närheten. Se bild för detektorvinkel. IR-detektorn kan enkelt monteras med tejp eller kardborre. För att montera IR-detektorn med skruv från insidan behöver du öppna upp produkten. Lossa skruvarna på baksidan, öppna ytterhöljet och skruva loss kretskortet. Placera inte IRdetektorn på ställen där det finns risk för starkt solljus som kan utlösa larm. Signalen från givaren till larmet går igenom de flesta typer av väggar. Testa dock ändå signal innan montering. Efter anslutning till larmet kan man trycka på knappen på kretskortet snabbt. Blinkar den till så svarar larmet vilket innebär att räckvidden är OK. Larm skickas om batteriet på tillbehöret behöver bytas. Testlampa Ta av den översta bygeln för att stänga av lampan. Känslighet Flytta den nedersta bygeln ett steg upp och fäst över de båda pinnarna för att öka känsligheten av sensorn. OBS! Ändra inte byglarna! (Sensorns synfält i meter) Vibrationssensor Vibrationer, rörelse och skakningar gör att vibrationssensorn utlöser larm. Notera att efter påslaget larm behöver sensorn ligga still upp till 10 sekunder innan den utlöser larm. Vibrationssensorn kan monteras på metallytor med hjälp av magnetfötterna (tillbehör). Det finns också möjlighet att spänna fast den med buntband runt kablar eller liknande. Vibrationssensorerna klarar tuffa utomhusmiljöer. Signalen från givaren till larmet går igenom de flesta typer av väggar. Testa dock ändå signal innan montering. Efter anslutning till larmet kan man trycka på knappen på kretskortet snabbt. Blinkar den till så svarar larmet vilket innebär att räckvidden är OK. Du får larm direkt i din App i mobilen om batteriet på tillbehöret behöver bytas. För att ställa in känsligheten av produkten behöver du öppna upp den. På kretskortet finns en switch med tre lägen (låg, mellan, hög) beroende på vilken känslighet som passar dina behov.

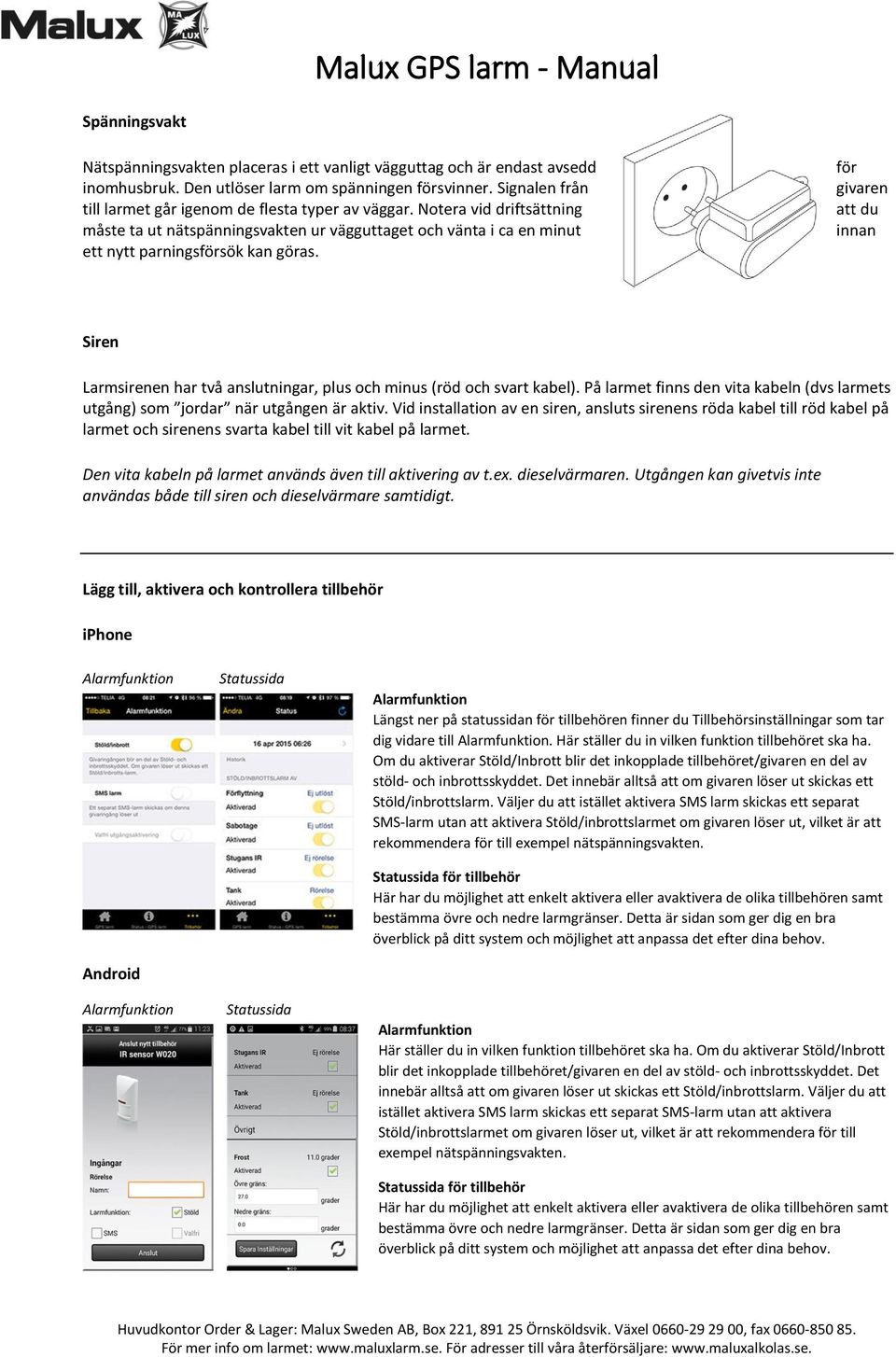

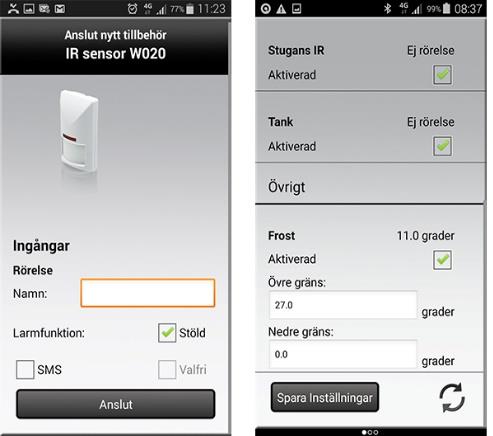

6 Spänningsvakt Nätspänningsvakten placeras i ett vanligt vägguttag och är endast avsedd inomhusbruk. Den utlöser larm om spänningen försvinner. Signalen från till larmet går igenom de flesta typer av väggar. Notera vid driftsättning måste ta ut nätspänningsvakten ur vägguttaget och vänta i ca en minut ett nytt parningsförsök kan göras. för givaren att du innan Siren Larmsirenen har två anslutningar, plus och minus (röd och svart kabel). På larmet finns den vita kabeln (dvs larmets utgång) som jordar när utgången är aktiv. Vid installation av en siren, ansluts sirenens röda kabel till röd kabel på larmet och sirenens svarta kabel till vit kabel på larmet. Den vita kabeln på larmet används även till aktivering av t.ex. dieselvärmaren. Utgången kan givetvis inte användas både till siren och dieselvärmare samtidigt. Lägg till, aktivera och kontrollera tillbehör iphone Alarmfunktion Android Alarmfunktion Statussida Statussida Alarmfunktion Längst ner på statussidan för tillbehören finner du Tillbehörsinställningar som tar dig vidare till Alarmfunktion. Här ställer du in vilken funktion tillbehöret ska ha. Om du aktiverar Stöld/Inbrott blir det inkopplade tillbehöret/givaren en del av stöld- och inbrottsskyddet. Det innebär alltså att om givaren löser ut skickas ett Stöld/inbrottslarm. Väljer du att istället aktivera SMS larm skickas ett separat SMS-larm utan att aktivera Stöld/inbrottslarmet om givaren löser ut, vilket är att rekommendera för till exempel nätspänningsvakten. Statussida för tillbehör Här har du möjlighet att enkelt aktivera eller avaktivera de olika tillbehören samt bestämma övre och nedre larmgränser. Detta är sidan som ger dig en bra överblick på ditt system och möjlighet att anpassa det efter dina behov. Alarmfunktion Här ställer du in vilken funktion tillbehöret ska ha. Om du aktiverar Stöld/Inbrott blir det inkopplade tillbehöret/givaren en del av stöld- och inbrottsskyddet. Det innebär alltså att om givaren löser ut skickas ett Stöld/inbrottslarm. Väljer du att istället aktivera SMS larm skickas ett separat SMS-larm utan att aktivera Stöld/inbrottslarmet om givaren löser ut, vilket är att rekommendera för till exempel nätspänningsvakten. Statussida för tillbehör Här har du möjlighet att enkelt aktivera eller avaktivera de olika tillbehören samt bestämma övre och nedre larmgränser. Detta är sidan som ger dig en bra överblick på ditt system och möjlighet att anpassa det efter dina behov.

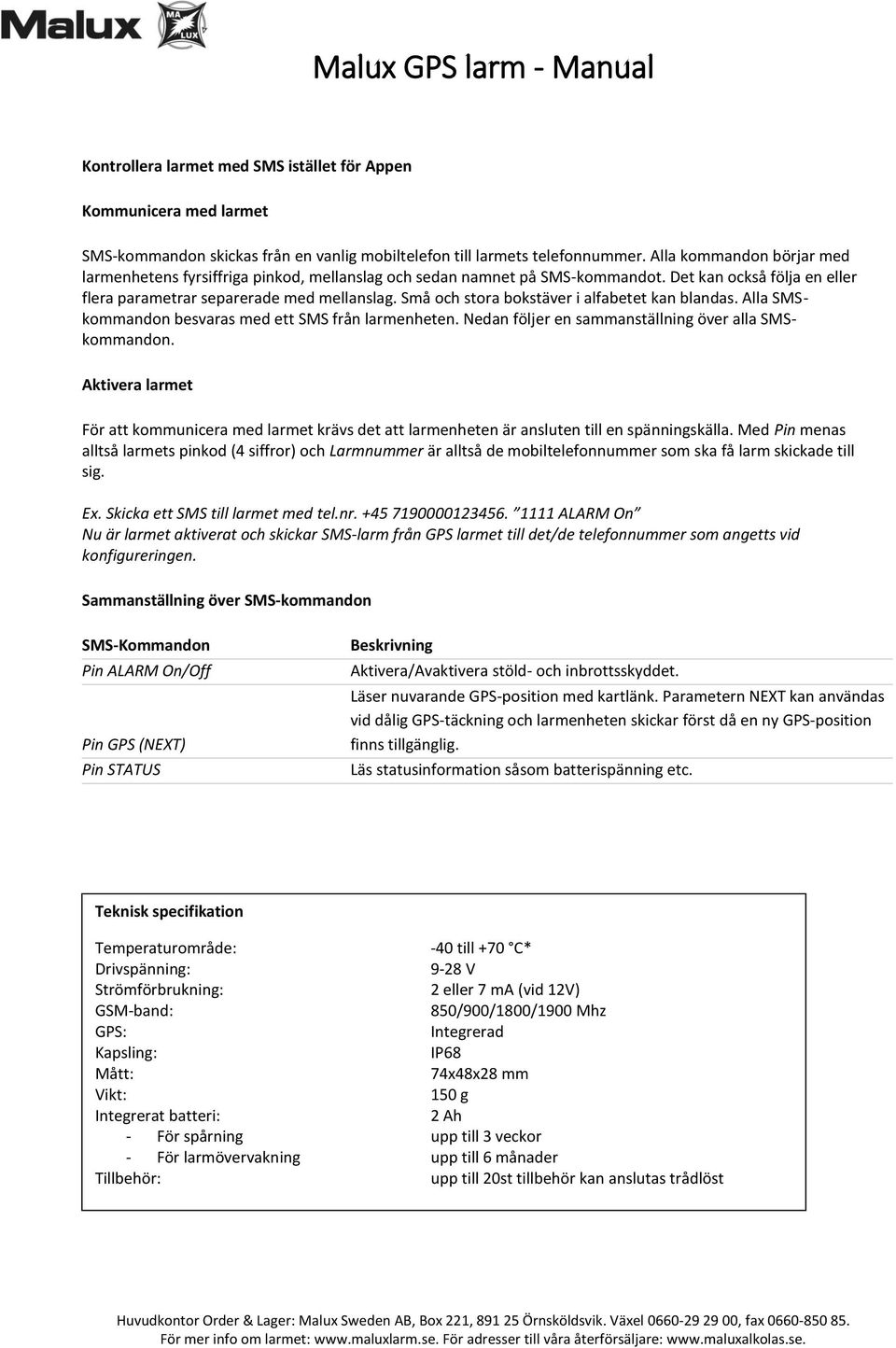

7 Kontrollera larmet med SMS istället för Appen Kommunicera med larmet SMS-kommandon skickas från en vanlig mobiltelefon till larmets telefonnummer. Alla kommandon börjar med larmenhetens fyrsiffriga pinkod, mellanslag och sedan namnet på SMS-kommandot. Det kan också följa en eller flera parametrar separerade med mellanslag. Små och stora bokstäver i alfabetet kan blandas. Alla SMSkommandon besvaras med ett SMS från larmenheten. Nedan följer en sammanställning över alla SMSkommandon. Aktivera larmet För att kommunicera med larmet krävs det att larmenheten är ansluten till en spänningskälla. Med Pin menas alltså larmets pinkod (4 siffror) och Larmnummer är alltså de mobiltelefonnummer som ska få larm skickade till sig. Ex. Skicka ett SMS till larmet med tel.nr ALARM On Nu är larmet aktiverat och skickar SMS-larm från GPS larmet till det/de telefonnummer som angetts vid konfigureringen. Sammanställning över SMS-kommandon SMS-Kommandon Pin ALARM On/Off Pin GPS (NEXT) Pin STATUS Beskrivning Aktivera/Avaktivera stöld- och inbrottsskyddet. Läser nuvarande GPS-position med kartlänk. Parametern NEXT kan användas vid dålig GPS-täckning och larmenheten skickar först då en ny GPS-position finns tillgänglig. Läs statusinformation såsom batterispänning etc. Teknisk specifikation Temperaturområde: -40 till +70 C* Drivspänning: 9-28 V Strömförbrukning: 2 eller 7 ma (vid 12V) GSM-band: 850/900/1800/1900 Mhz GPS: Integrerad Kapsling: IP68 Mått: 74x48x28 mm Vikt: 150 g Integrerat batteri: 2 Ah - För spårning upp till 3 veckor - För larmövervakning upp till 6 månader Tillbehör: upp till 20st tillbehör kan anslutas trådlöst
