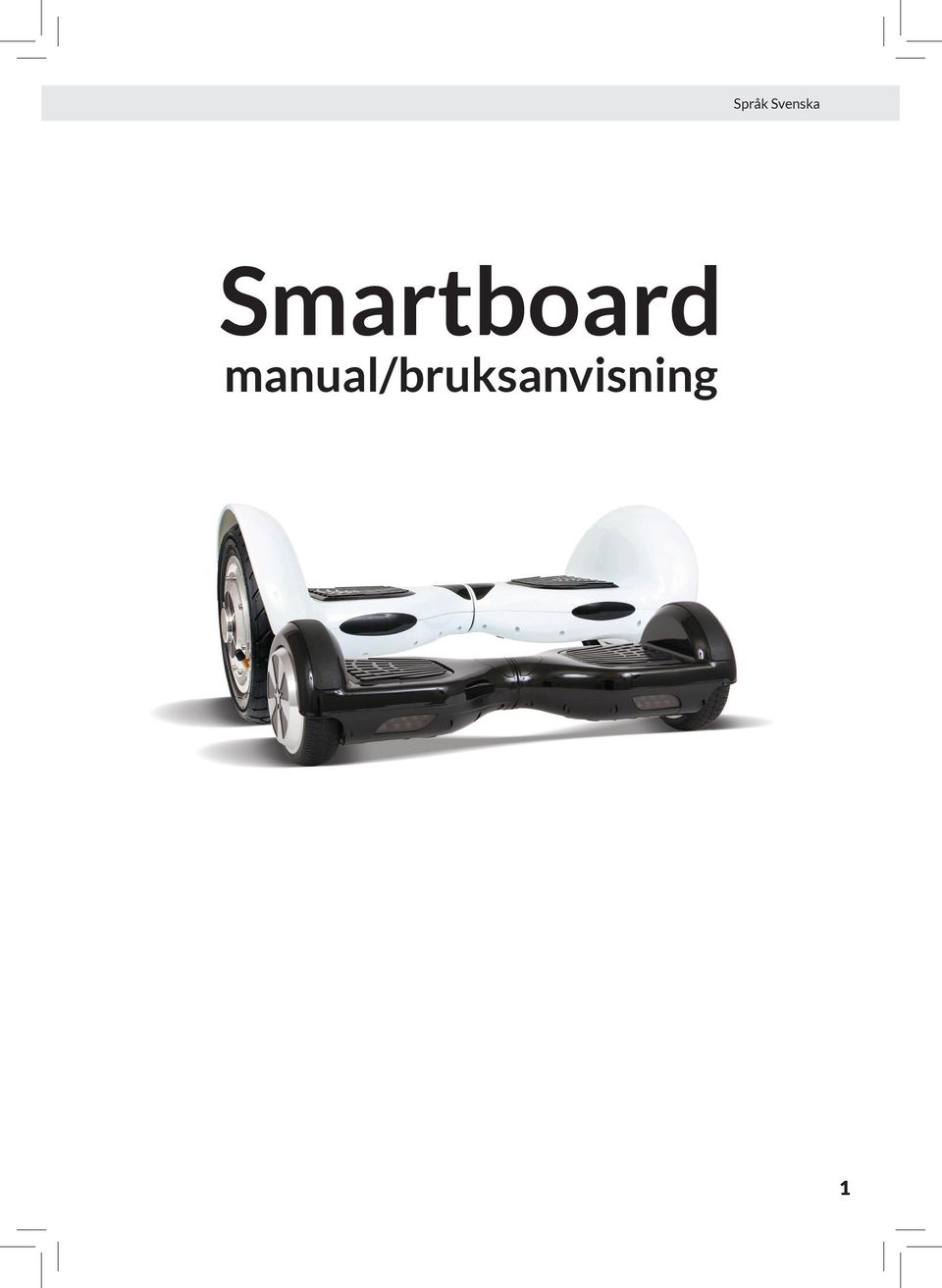

1 Smartboard manual/bruksanvisning 1

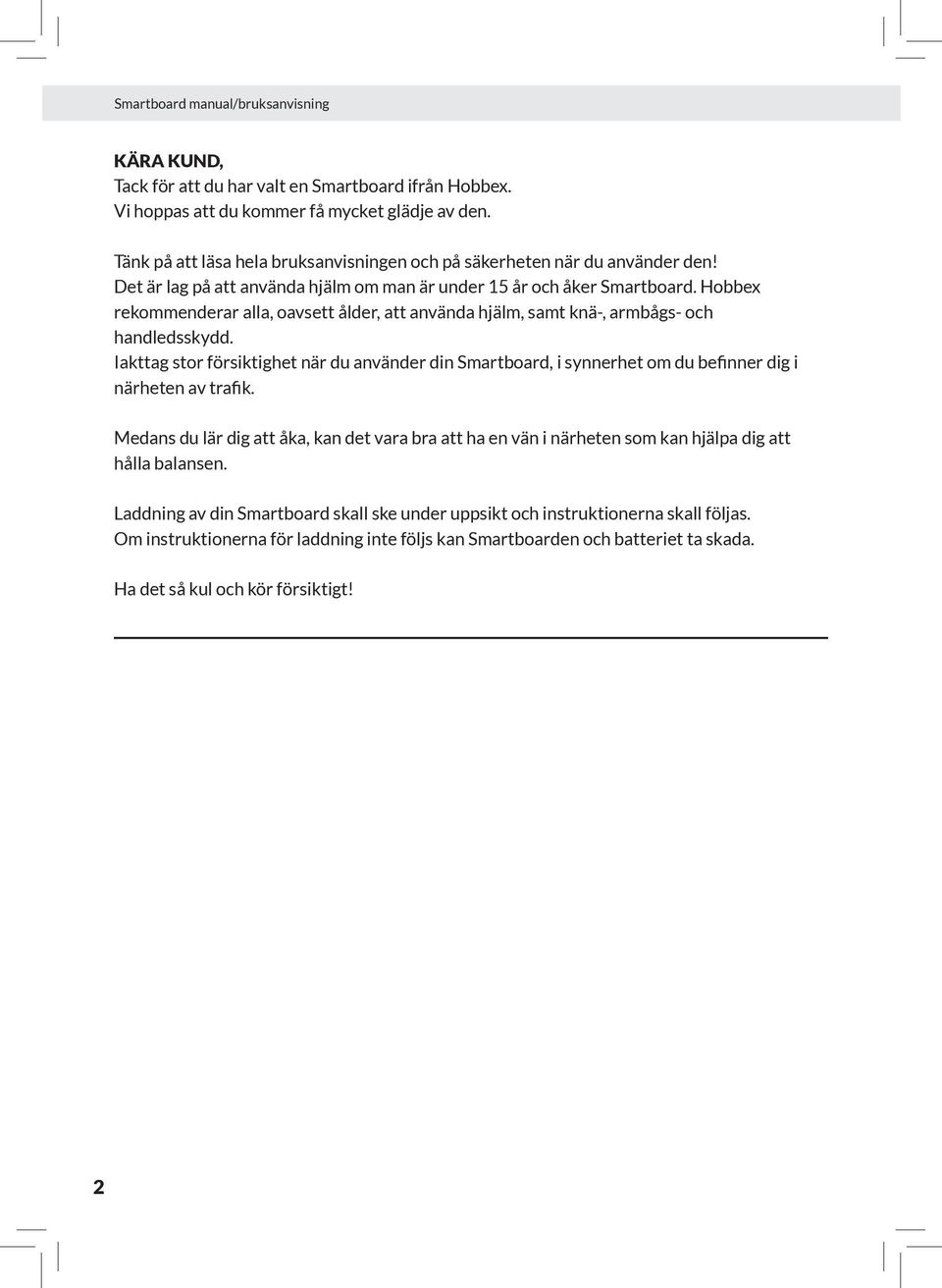

2 Smartboard manual/bruksanvisning KÄRA KUND, Tack för att du har valt en Smartboard ifrån Hobbex. Vi hoppas att du kommer få mycket glädje av den. Tänk på att läsa hela bruksanvisningen och på säkerheten när du använder den! Det är lag på att använda hjälm om man är under 15 år och åker Smartboard. Hobbex rekommenderar alla, oavsett ålder, att använda hjälm, samt knä-, armbågs- och handledsskydd. Iakttag stor försiktighet när du använder din Smartboard, i synnerhet om du befinner dig i närheten av trafik. Medans du lär dig att åka, kan det vara bra att ha en vän i närheten som kan hjälpa dig att hålla balansen. Laddning av din Smartboard skall ske under uppsikt och instruktionerna skall följas. Om instruktionerna för laddning inte följs kan Smartboarden och batteriet ta skada. Ha det så kul och kör försiktigt! 2

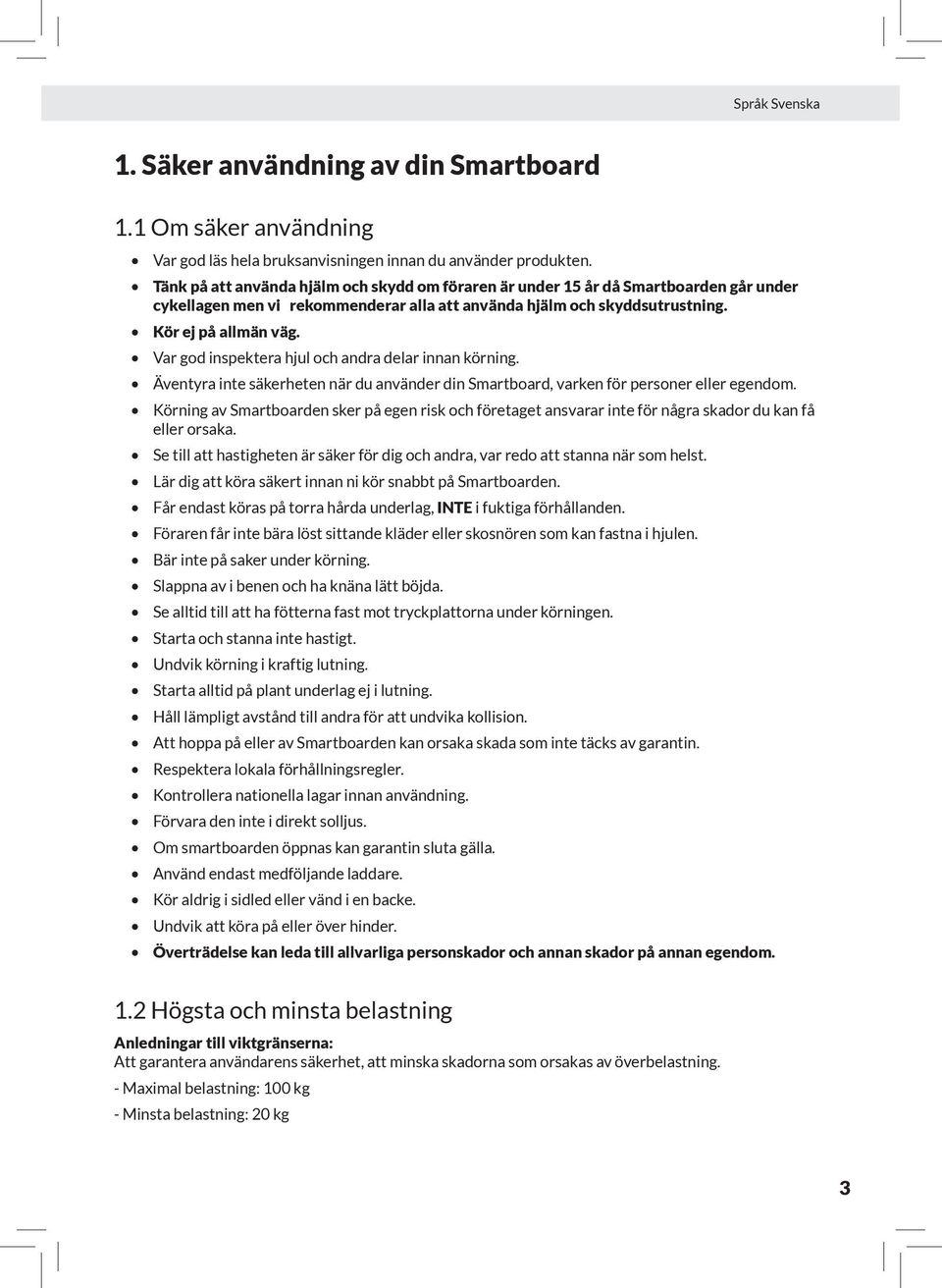

3 1. Säker användning av din Smartboard 1.1 Om säker användning Var god läs hela bruksanvisningen innan du använder produkten. Tänk på att använda hjälm och skydd om föraren är under 15 år då Smartboarden går under cykellagen men vi rekommenderar alla att använda hjälm och skyddsutrustning. Kör ej på allmän väg. Var god inspektera hjul och andra delar innan körning. Äventyra inte säkerheten när du använder din Smartboard, varken för personer eller egendom. Körning av Smartboarden sker på egen risk och företaget ansvarar inte för några skador du kan få eller orsaka. Se till att hastigheten är säker för dig och andra, var redo att stanna när som helst. Lär dig att köra säkert innan ni kör snabbt på Smartboarden. Får endast köras på torra hårda underlag, INTE i fuktiga förhållanden. Föraren får inte bära löst sittande kläder eller skosnören som kan fastna i hjulen. Bär inte på saker under körning. Slappna av i benen och ha knäna lätt böjda. Se alltid till att ha fötterna fast mot tryckplattorna under körningen. Starta och stanna inte hastigt. Undvik körning i kraftig lutning. Starta alltid på plant underlag ej i lutning. Håll lämpligt avstånd till andra för att undvika kollision. Att hoppa på eller av Smartboarden kan orsaka skada som inte täcks av garantin. Respektera lokala förhållningsregler. Kontrollera nationella lagar innan användning. Förvara den inte i direkt solljus. Om smartboarden öppnas kan garantin sluta gälla. Använd endast medföljande laddare. Kör aldrig i sidled eller vänd i en backe. Undvik att köra på eller över hinder. Överträdelse kan leda till allvarliga personskador och annan skador på annan egendom. 1.2 Högsta och minsta belastning Anledningar till viktgränserna: Att garantera användarens säkerhet, att minska skadorna som orsakas av överbelastning. - Maximal belastning: 100 kg - Minsta belastning: 20 kg 3

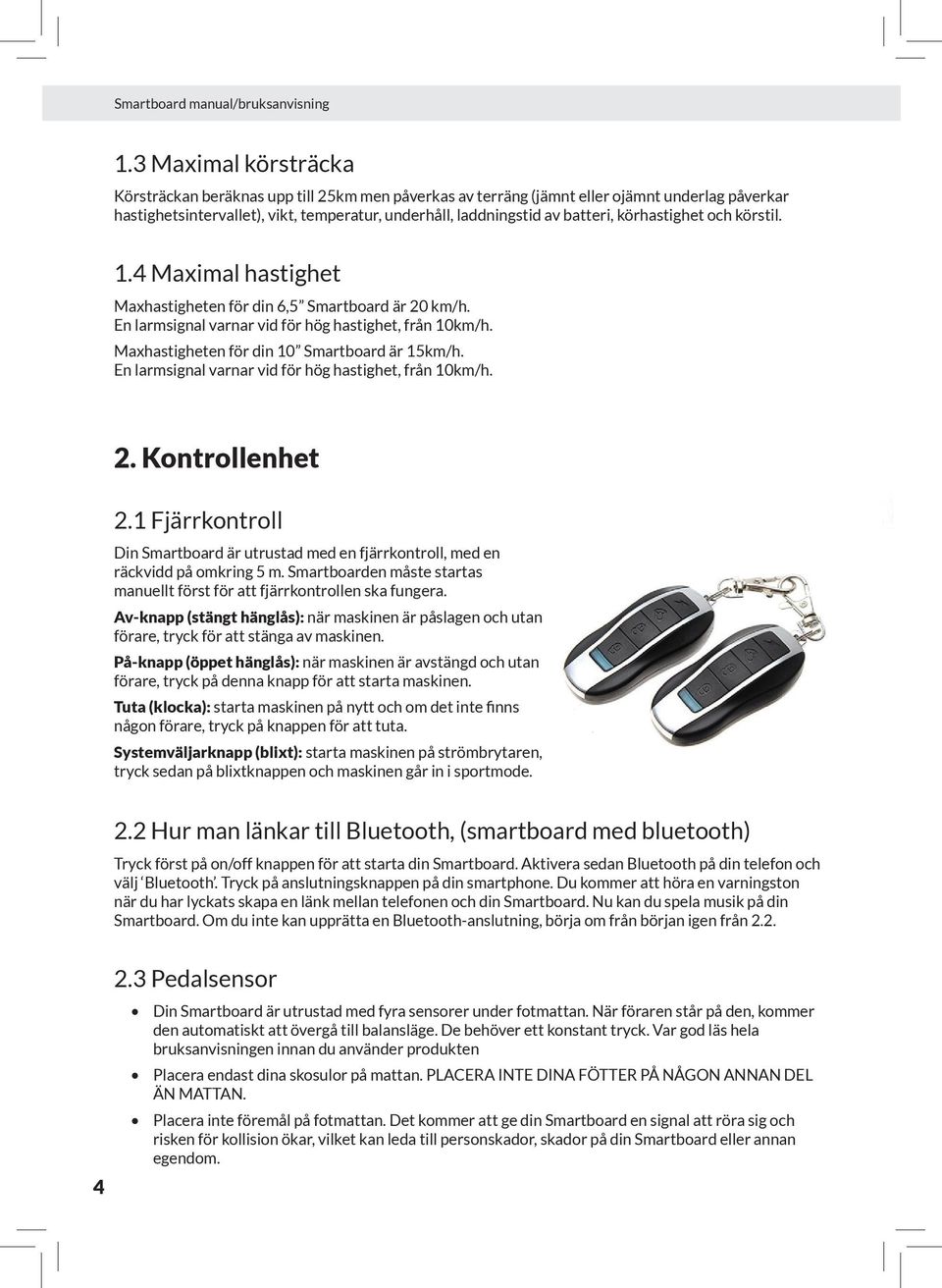

4 Smartboard manual/bruksanvisning 1.3 Maximal körsträcka Körsträckan beräknas upp till 25km men påverkas av terräng (jämnt eller ojämnt underlag påverkar hastighetsintervallet), vikt, temperatur, underhåll, laddningstid av batteri, körhastighet och körstil. 1.4 Maximal hastighet Maxhastigheten för din 6,5 Smartboard är 20 km/h. En larmsignal varnar vid för hög hastighet, från 10km/h. Maxhastigheten för din 10 Smartboard är 15km/h. En larmsignal varnar vid för hög hastighet, från 10km/h. 2. Kontrollenhet 2.1 Fjärrkontroll Din Smartboard är utrustad med en fjärrkontroll, med en räckvidd på omkring 5 m. Smartboarden måste startas manuellt först för att fjärrkontrollen ska fungera. Av-knapp (stängt hänglås): när maskinen är påslagen och utan förare, tryck för att stänga av maskinen. På-knapp (öppet hänglås): när maskinen är avstängd och utan förare, tryck på denna knapp för att starta maskinen. Tuta (klocka): starta maskinen på nytt och om det inte finns någon förare, tryck på knappen för att tuta. Systemväljarknapp (blixt): starta maskinen på strömbrytaren, tryck sedan på blixtknappen och maskinen går in i sportmode. 2.2 Hur man länkar till Bluetooth, (smartboard med bluetooth) Tryck först på on/off knappen för att starta din Smartboard. Aktivera sedan Bluetooth på din telefon och välj Bluetooth. Tryck på anslutningsknappen på din smartphone. Du kommer att höra en varningston när du har lyckats skapa en länk mellan telefonen och din Smartboard. Nu kan du spela musik på din Smartboard. Om du inte kan upprätta en Bluetooth-anslutning, börja om från början igen från Pedalsensor Din Smartboard är utrustad med fyra sensorer under fotmattan. När föraren står på den, kommer den automatiskt att övergå till balansläge. De behöver ett konstant tryck. Var god läs hela bruksanvisningen innan du använder produkten Placera endast dina skosulor på mattan. PLACERA INTE DINA FÖTTER PÅ NÅGON ANNAN DEL ÄN MATTAN. Placera inte föremål på fotmattan. Det kommer att ge din Smartboard en signal att röra sig och risken för kollision ökar, vilket kan leda till personskador, skador på din Smartboard eller annan egendom.

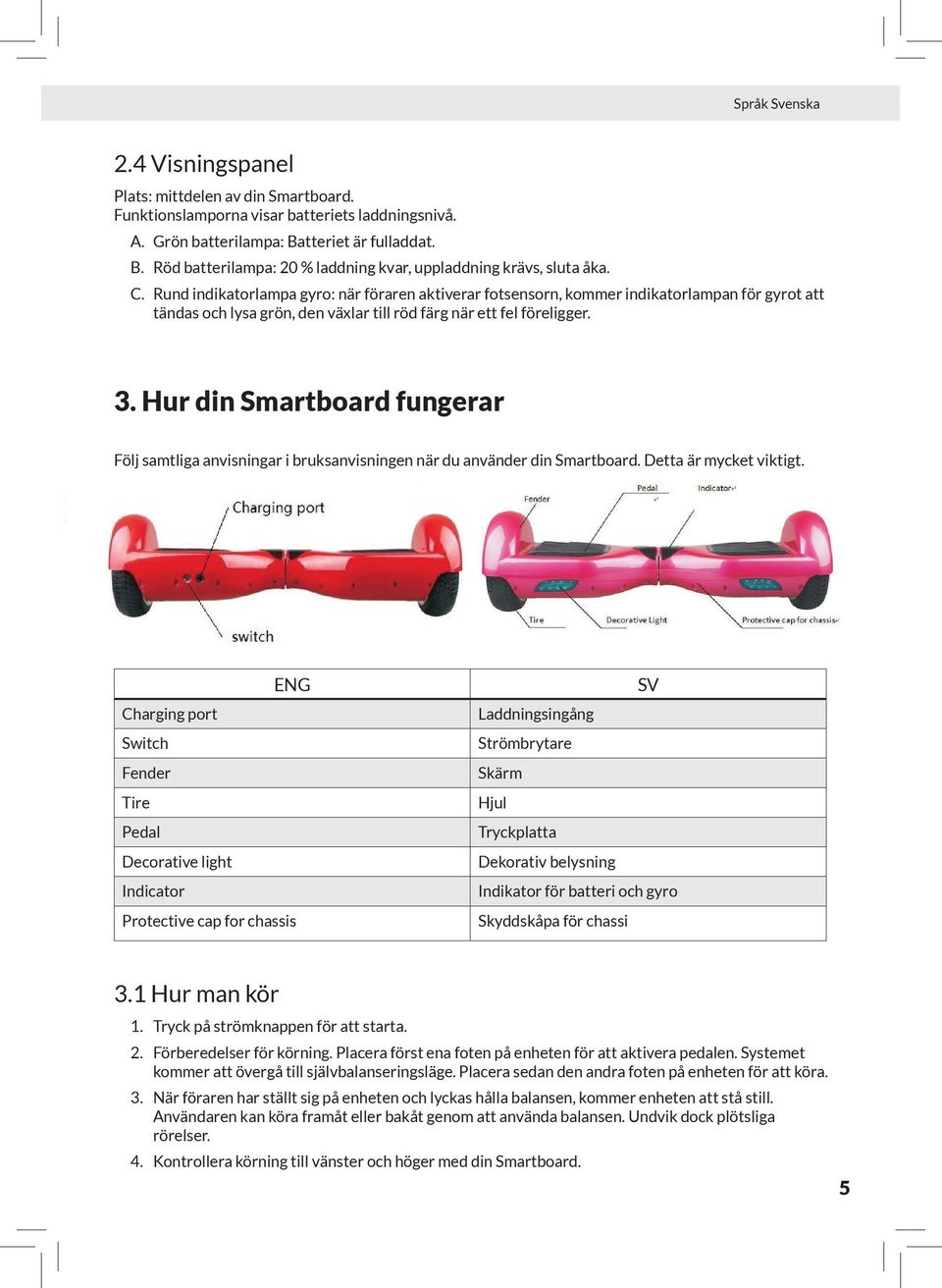

5 2.4 Visningspanel Plats: mittdelen av din Smartboard. Funktionslamporna visar batteriets laddningsnivå. A. Grön batterilampa: Batteriet är fulladdat. B. Röd batterilampa: 20 % laddning kvar, uppladdning krävs, sluta åka. C. Rund indikatorlampa gyro: när föraren aktiverar fotsensorn, kommer indikatorlampan för gyrot att tändas och lysa grön, den växlar till röd färg när ett fel föreligger. 3. Hur din Smartboard fungerar Följ samtliga anvisningar i bruksanvisningen när du använder din Smartboard. Detta är mycket viktigt. ENG Charging port Switch Fender Tire Pedal Decorative light Indicator Protective cap for chassis SV Laddningsingång Strömbrytare Skärm Hjul Tryckplatta Dekorativ belysning Indikator för batteri och gyro Skyddskåpa för chassi 3.1 Hur man kör 1. Tryck på strömknappen för att starta. 2. Förberedelser för körning. Placera först ena foten på enheten för att aktivera pedalen. Systemet kommer att övergå till självbalanseringsläge. Placera sedan den andra foten på enheten för att köra. 3. När föraren har ställt sig på enheten och lyckas hålla balansen, kommer enheten att stå still. Användaren kan köra framåt eller bakåt genom att använda balansen. Undvik dock plötsliga rörelser. 4. Kontrollera körning till vänster och höger med din Smartboard. 5

6 Smartboard manual/bruksanvisning 5. Föraren måste hålla balansen på enheten innan man kliver av. Kliv av baklänges, först med ena foten och därefter snabbt med den andra bestämt, annars kan den börja vibrera. Observera: Sluta köra när varningssignalen för obalans ljuder och när batteriindikatorn börjar lysa rött. Åkriktning Sväng vänster: höger fot framåt Sväng höger: vänster fot framåt VARNING! Var god undvik skarpa svängar i hög hastighet för att undvika farliga situationer. Börja inte backa plötsligt vid körning framåt. Detta gör det svårt att hålla balansen. Starta alltid på plant underlag. Starta aldrig i lutning, det kan störa ut gyrot. 3.2 Åklägen Smartboarden har 2 olika fartlägen. Normal-läge och Sport-läge. Smartboarden startas alltid i normal-läge. Byt läge utan fjärrkontroll: Tryck in strömbrytarknappen vid start en extra gång efter den slagits på så ljuder ett pip och den är i sport-läge. Byt läge med fjärrkontroll: När Smartboarden är på så trycker man på blixtsymbolen på fjärrkontrollen, nu befinner sig Smartboarden i sport-läge. OBS! Man kan inte stå på Smartboarden när man ska byta fartläge. 6

7 3.3 Skyddsfunktion Om systemet råkar ut för ett fel, kommer din Smartboard att uppmana föraren att sluta köra på många olika sätt. Larmlampan kommer att tändas och varningssignalen kommer att ljuda vid följande scenarion. När du kliver upp på din Smartboard, och om plattformen rör sig framåt eller bakåt mer än 10 grader. När batterispänningen är för låg. Under laddning om Smartboarden är påslagen. För hög hastighet. Om enheten skakar framåt och bakåt under mer än 30 sekunder. Om systemet övergår till skyddsläge, tänds larmindikatorn och larmsignalen kommer att ljuda. Om plattformen lutar framåt eller bakåt mer än 35 grader. Enheten kommer att övergå i stoppläge omedelbart. Om hjulen fastnar, kommer enheten att övergå till avstängt läge efter två sekunder. Om batterispänningen är lägre än skyddsvärdet, kommer enheten att övergå till avstängt läge efter 15 sekunder. (fortsatt åkning påverkar batteriets livstid). Kontinuerlig stor strömurladdning (som exempelvis när man kör upp för en väldigt brant sluttning), kommer att få enheten att övergå till avstängt läge 15 sekunder senare. Inträffar något av ovanstående, starta om Smartboarden. Om problemet kvarstår, kontakta vår serviceavdelning på service@hobbex.se. 4. Hur du laddar din din Smartboard 4.1 Laddningssteg Ladda aldrig över natten eller utan tillsyn. Det kan förekomma ett pysande ljud från laddaren vid laddning, det kallas coil noise och är normalt. Håll laddaren och laddningsingångarna rena och torra. Ladda aldrig direkt efter användning, låt Smartboarden svalna 1 timma först. Använd en lokal standardkontakt. Anslut laddaren på rätt sätt. Grön lampa lyser på laddare. När laddaren kopplas till enheten byter laddaren från grön till röd lampa. När den röda lampan är tänd på laddaren, håller batteriet på att laddas. När indikatorlampan på laddaren övergår från rött till grönt, är batteriet fulladdad. Avbryt laddningen för att skydda batteriet. Laddaren skall ej vara i vägguttaget när den inte laddar. Laddningstiden är cirka 2 timmar. Överladdning kommer att påverka batteriets livstid negativt. Ladda alltid upp Smartboarden efter användning, dels så den inte riskerar ladda ur batteriet samt att den alltid är redo att användas. OBS! Smartboarden skall vara avstängd under hela laddningen 7

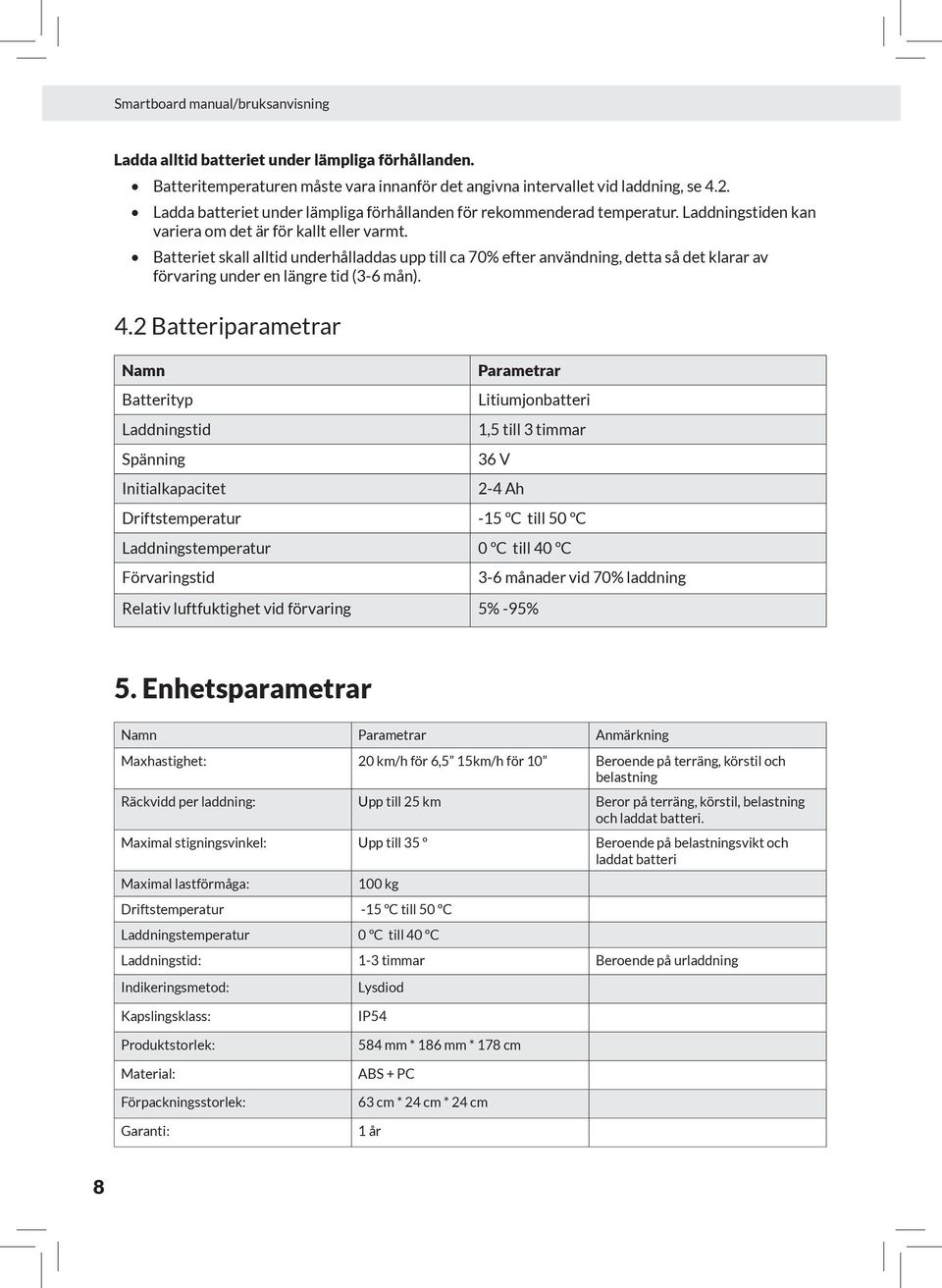

8 Smartboard manual/bruksanvisning Ladda alltid batteriet under lämpliga förhållanden. Batteritemperaturen måste vara innanför det angivna intervallet vid laddning, se 4.2. Ladda batteriet under lämpliga förhållanden för rekommenderad temperatur. Laddningstiden kan variera om det är för kallt eller varmt. Batteriet skall alltid underhålladdas upp till ca 70% efter användning, detta så det klarar av förvaring under en längre tid (3-6 mån). 4.2 Batteriparametrar Namn Batterityp Laddningstid Spänning Initialkapacitet Parametrar Litiumjonbatteri 1,5 till 3 timmar 36 V 2-4 Ah Driftstemperatur -15 ºC till 50 ºC Laddningstemperatur 0 ºC till 40 ºC Förvaringstid Relativ luftfuktighet vid förvaring 5% -95% 3-6 månader vid 70% laddning 5. Enhetsparametrar Namn Parametrar Anmärkning Maxhastighet: 20 km/h för 6,5 15km/h för 10 Beroende på terräng, körstil och belastning Räckvidd per laddning: Upp till 25 km Beror på terräng, körstil, belastning och laddat batteri. Maximal stigningsvinkel: Upp till 35 º Beroende på belastningsvikt och laddat batteri Maximal lastförmåga: 100 kg Driftstemperatur -15 ºC till 50 ºC Laddningstemperatur 0 ºC till 40 ºC Laddningstid: 1-3 timmar Beroende på urladdning Indikeringsmetod: Lysdiod Kapslingsklass: IP54 Produktstorlek: 584 mm * 186 mm * 178 cm Material: ABS + PC Förpackningsstorlek: 63 cm * 24 cm * 24 cm Garanti: 1 år 8

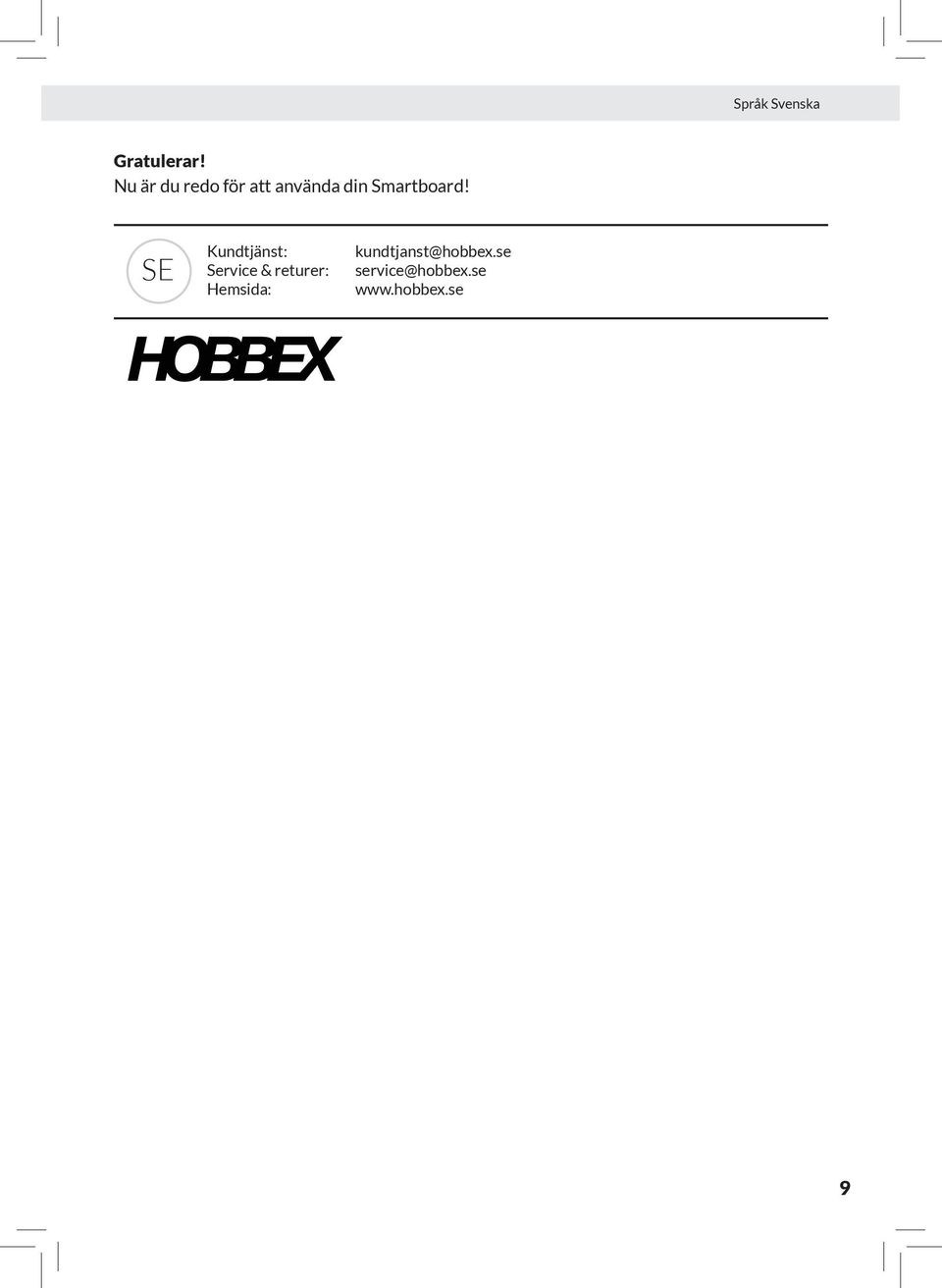

9 Gratulerar! Nu är du redo för att använda din Smartboard! SE Kundtjänst: Service & returer: Hemsida: 9
