MOBIL R installations system

Transkript

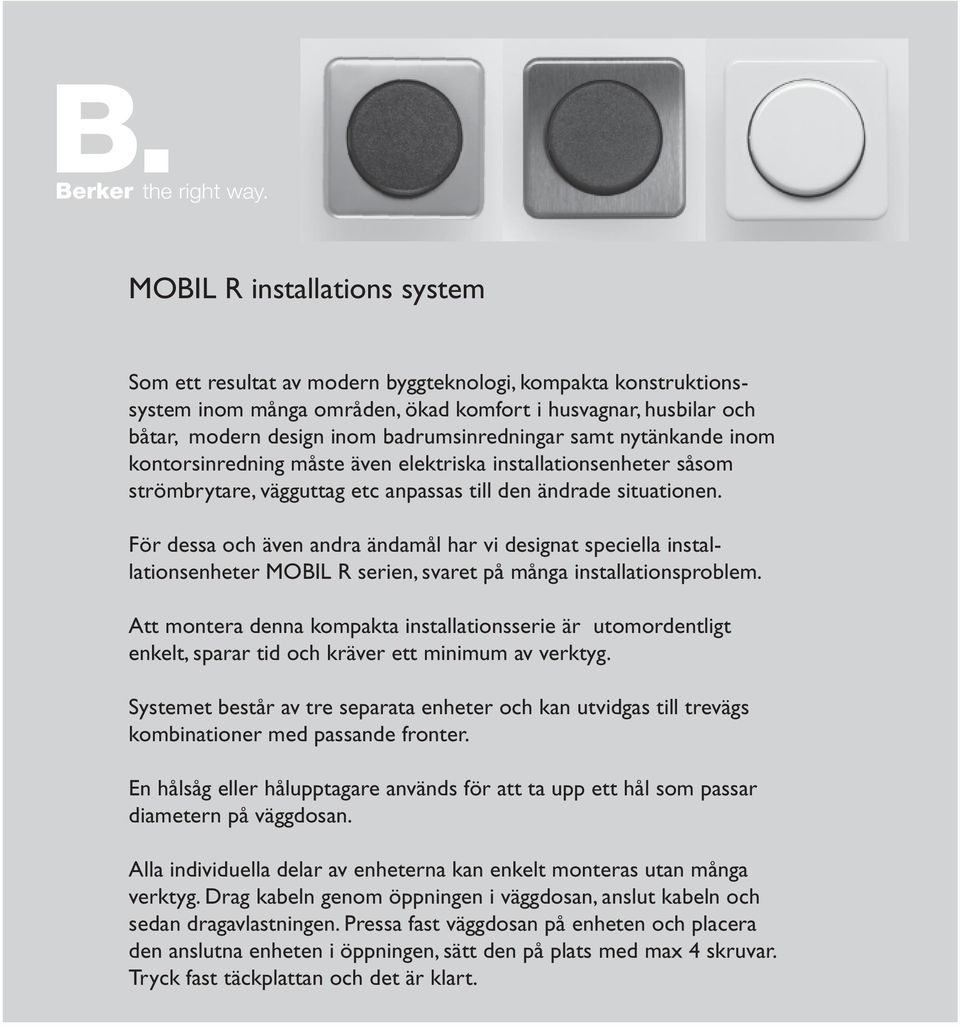

1 the right way. MOBIL R installations system Som ett resultat av modern byggteknologi, kompakta konstruktionssystem inom många områden, ökad komfort i husvagnar, husbilar och båtar, modern design inom badrumsinredningar samt nytänkande inom kontorsinredning måste även elektriska installationsenheter såsom strömbrytare, vägguttag etc anpassas till den ändrade situationen. För dessa och även andra ändamål har vi designat speciella installationsenheter MOBIL R serien, svaret på många installationsproblem. Att montera denna kompakta installationsserie är utomordentligt enkelt, sparar tid och kräver ett minimum av verktyg. Systemet består av tre separata enheter och kan utvidgas till trevägs kombinationer med passande fronter. En hålsåg eller hålupptagare används för att ta upp ett hål som passar diametern på väggdosan. Alla individuella delar av enheterna kan enkelt monteras utan många verktyg. Drag kabeln genom öppningen i väggdosan, anslut kabeln och sedan dragavlastningen. Pressa fast väggdosan på enheten och placera den anslutna enheten i öppningen, sätt den på plats med max 4 skruvar. Tryck fast täckplattan och det är klart.

2 Täckplatta 1 vägs Brun, matt 10/ Svart, matt 10/ Polarvit, högglans 10/ Grå, högglans 10/ Brons # Rostfri,matt Täckplatta 1 vägs Aranja, högglans Krom, högglans Krom, matt Guld,högglans Mässing, högglans Antikmässing, borstad Rostfri, borstad Täckplatta 2 vägs för vertikalt eller horisontellt montage Grå, högglans 2/ Brun,matt 2/ Brons 2/ # Rostfri 2/ Svart,matt Polarvit,högglans Täckplatta 2 vägs för vertikalt eller horisontellt montage Krom, högglans Aranja, högglans Krom,matt Guld, högglans Mässing,högglans Täckplatta 3 vägs för vertikalt eller horisontellt montage Grå, högglans Brun,matt Svart,matt Polarvit,högglans Täckplatta med fällbart lock 1 vägs för att täcka 1 vägs uttag Brun,matt 10/ Svart, matt 10/ Grå, högglans 10/ Polarvit, högglans 10/ # utgående artiklar

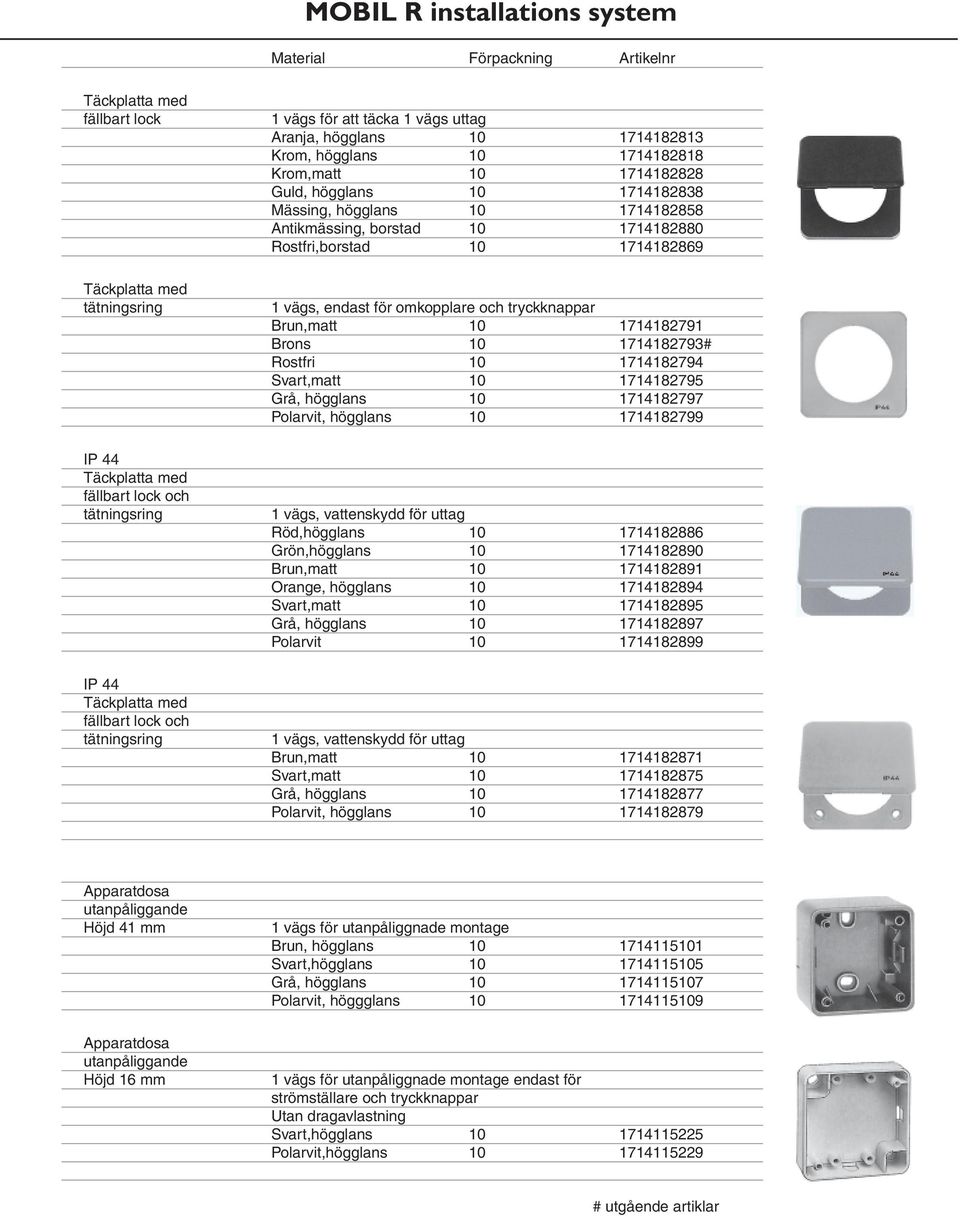

3 Täckplatta med fällbart lock Täckplatta med tätningsring IP 44 Täckplatta med fällbart lock och tätningsring IP 44 Täckplatta med fällbart lock och tätningsring 1 vägs för att täcka 1 vägs uttag Aranja, högglans Krom, högglans Krom,matt Guld, högglans Mässing, högglans Antikmässing, borstad Rostfri,borstad vägs, endast för omkopplare och tryckknappar Brun,matt Brons # Rostfri Svart,matt Grå, högglans Polarvit, högglans vägs, vattenskydd för uttag Röd,högglans Grön,högglans Brun,matt Orange, högglans Svart,matt Grå, högglans Polarvit vägs, vattenskydd för uttag Brun,matt Svart,matt Grå, högglans Polarvit, högglans utanpåliggande Höjd 41 mm utanpåliggande Höjd 16 mm 1 vägs för utanpåliggnade montage Brun, högglans Svart,högglans Grå, högglans Polarvit, höggglans vägs för utanpåliggnade montage endast för strömställare och tryckknappar Utan dragavlastning Svart,högglans Polarvit,högglans # utgående artiklar

4 utanpåliggande Höjd 16 mm 1 vägs för utanpåliggnade montage endast för strömställare och tryckknappar, med 1 kabelinföring och 1 dragavlastning Svart, höglans Polarvit, högglans med 2 kabelinföringar och 2 dragavlastningar Svart,högglans Polarvit, högglans Strömställare 16 A 250 V 1-polig från Brun,matt 10/ Svart,matt 10/ Grå, högglans 10/ Polarvit,högglans 10/ Krom, högglans Krom, matt Rostfri, borstad Strömställare 16 A 250 V 1-polig växlande Brun, matt 10/ Svart, matt 10/ Grå, högglans 10/ Polarvit, högglans 10/ Strömställare 16 A 250 V 1-polig växlande Aranja, högglans Krom, högglans Krom, matt Guld, högglans Mässing, högglans Antikmässing,borstad Strömställare 16 A 250 V 2-polig från Brun,matt Svart,matt Grå, högglans Polarvit,högglans Strömställare 16 A 250 V korskoppling Brun, matt Svart, matt Grå, högglans Polarvit, högglans

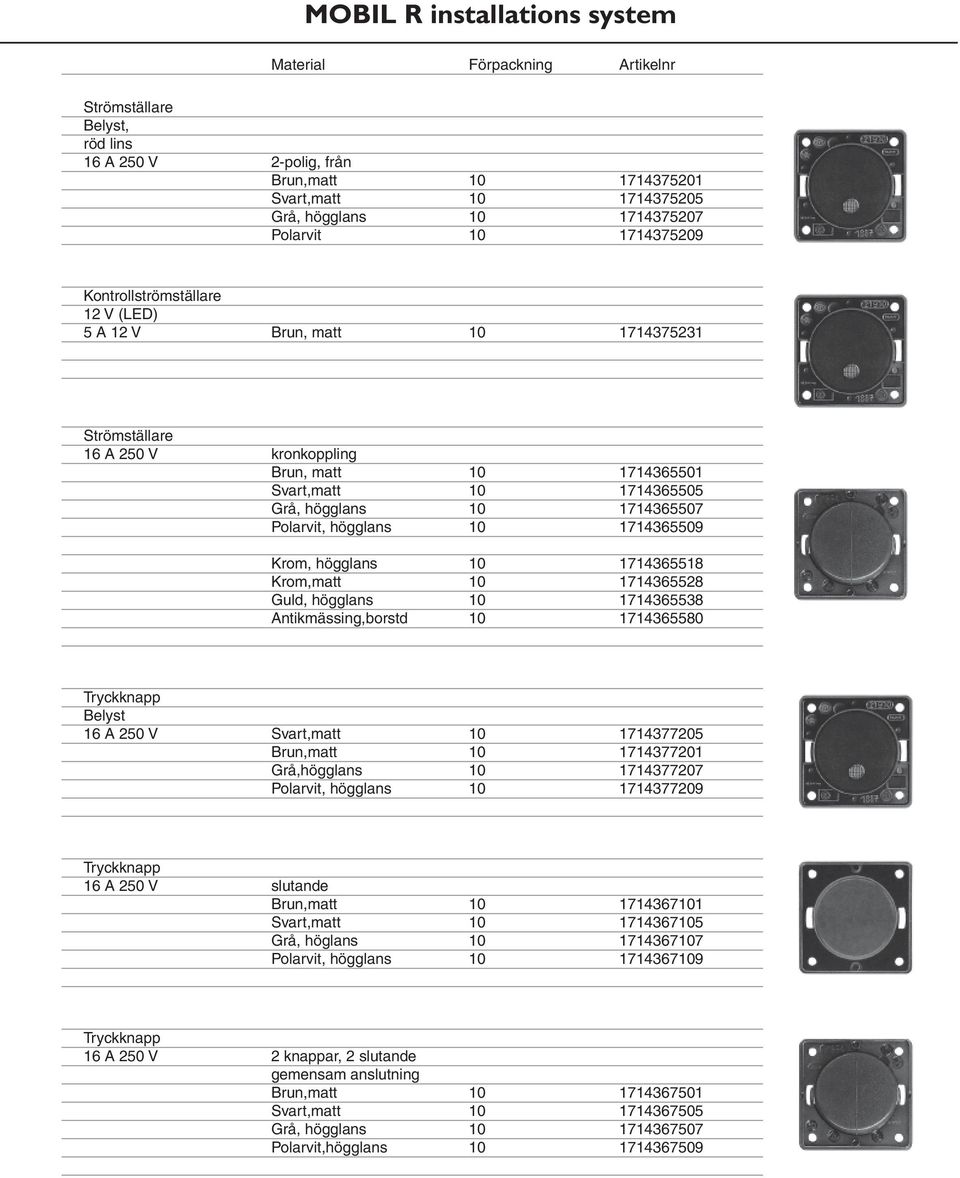

5 Strömställare Belyst, röd lins 16 A 250 V 2-polig, från Brun,matt Svart,matt Grå, högglans Polarvit Kontrollströmställare 12 V (LED) 5 A 12 V Brun, matt Strömställare 16 A 250 V kronkoppling Brun, matt Svart,matt Grå, högglans Polarvit, högglans Krom, högglans Krom,matt Guld, högglans Antikmässing,borstd Tryckknapp Belyst 16 A 250 V Svart,matt Brun,matt Grå,högglans Polarvit, högglans Tryckknapp 16 A 250 V slutande Brun,matt Svart,matt Grå, höglans Polarvit, högglans Tryckknapp 16 A 250 V 2 knappar, 2 slutande gemensam anslutning Brun,matt Svart,matt Grå, högglans Polarvit,högglans

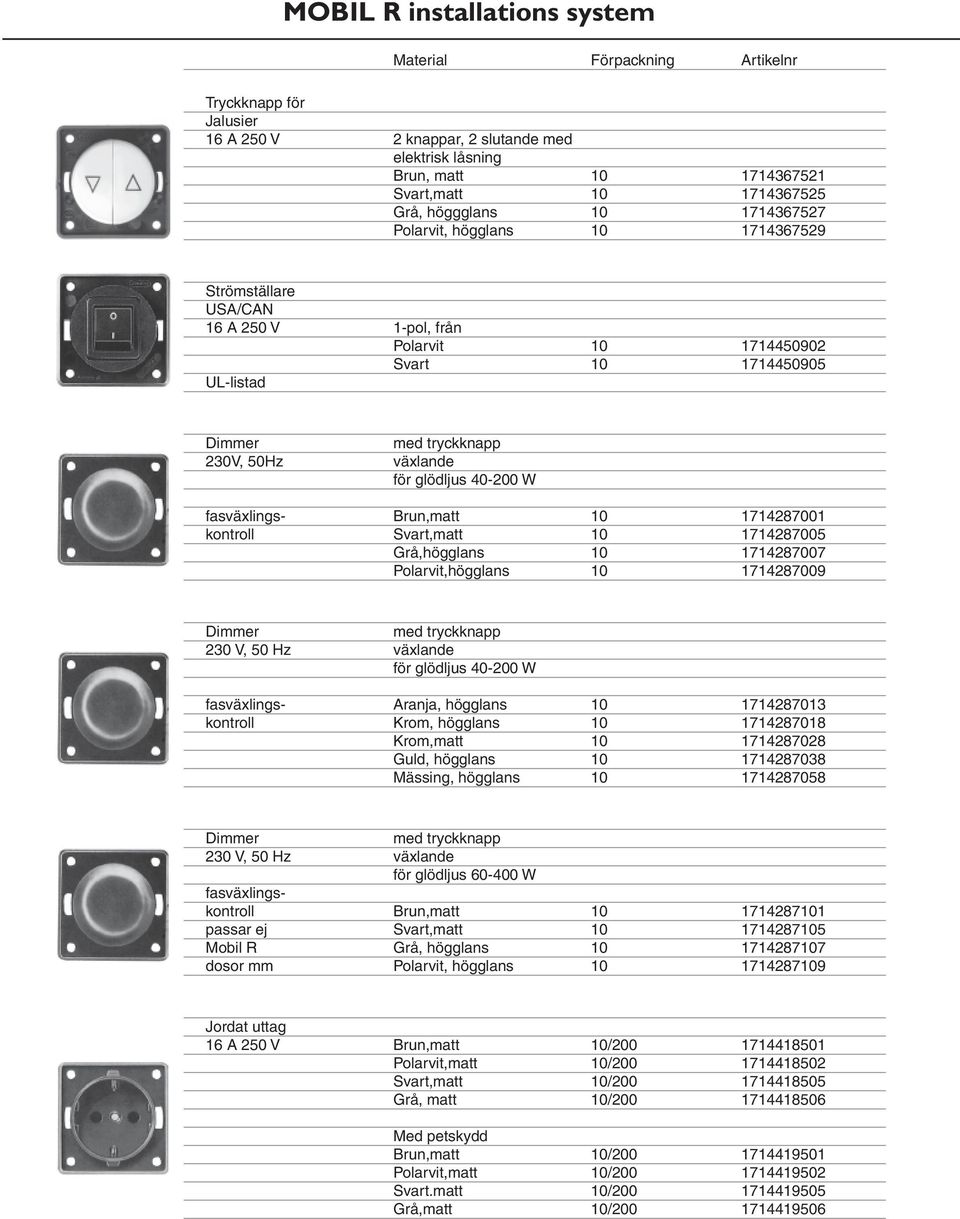

6 Tryckknapp för Jalusier 16 A 250 V 2 knappar, 2 slutande med elektrisk låsning Brun, matt Svart,matt Grå, höggglans Polarvit, högglans Strömställare USA/CAN 16 A 250 V 1-pol, från Polarvit Svart UL-listad Dimmer med tryckknapp 230V, 50Hz växlande för glödljus W fasväxlings- Brun,matt kontroll Svart,matt Grå,högglans Polarvit,högglans Dimmer med tryckknapp 230 V, 50 Hz växlande för glödljus W fasväxlings- Aranja, högglans kontroll Krom, högglans Krom,matt Guld, högglans Mässing, högglans Dimmer med tryckknapp 230 V, 50 Hz växlande för glödljus W fasväxlingskontroll Brun,matt passar ej Svart,matt Mobil R Grå, högglans dosor mm Polarvit, högglans Jordat uttag 16 A 250 V Brun,matt 10/ Polarvit,matt 10/ Svart,matt 10/ Grå, matt 10/ Med petskydd Brun,matt 10/ Polarvit,matt 10/ Svart.matt 10/ Grå,matt 10/

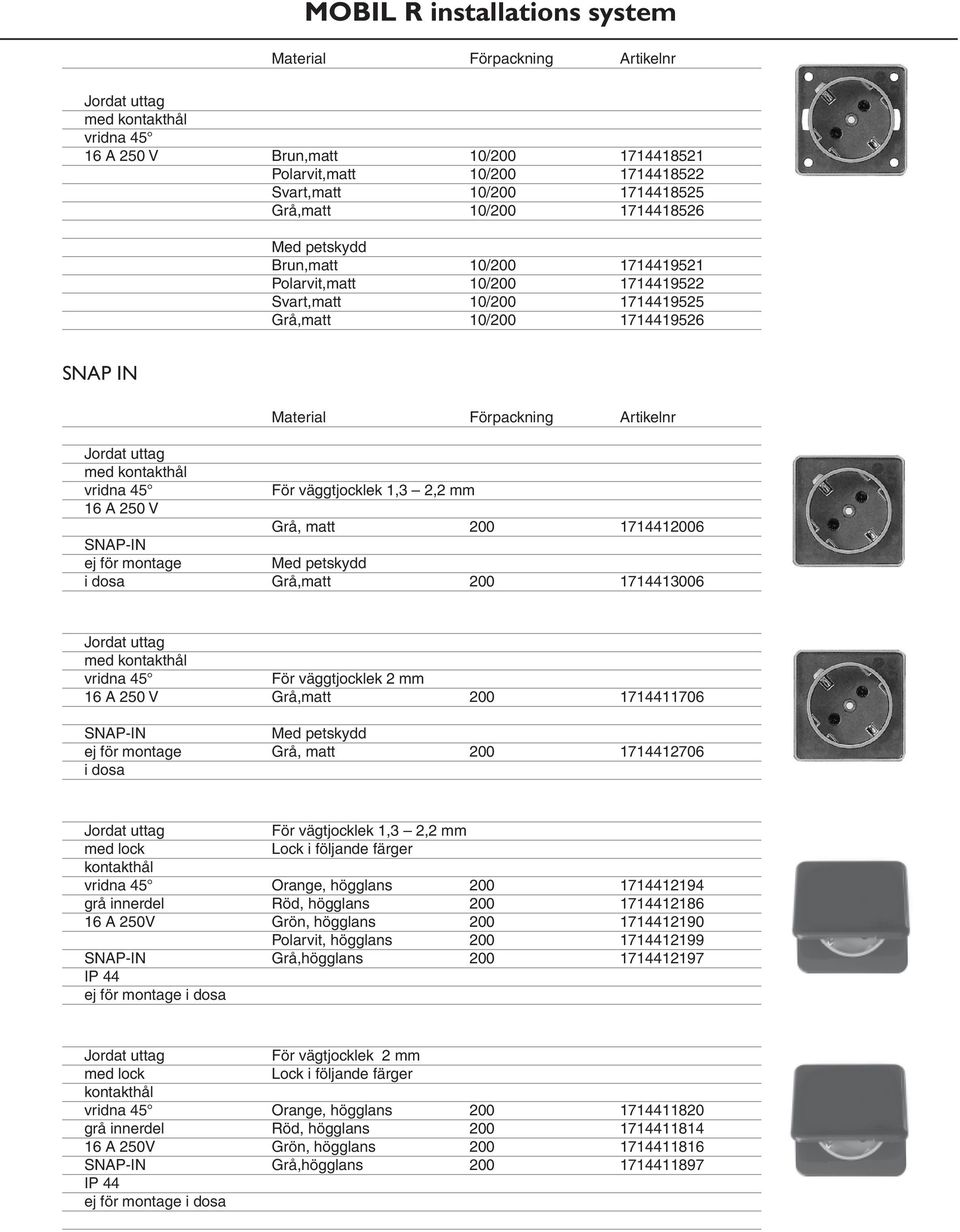

7 Jordat uttag med kontakthål vridna A 250 V Brun,matt 10/ Polarvit,matt 10/ Svart,matt 10/ Grå,matt 10/ Med petskydd Brun,matt 10/ Polarvit,matt 10/ Svart,matt 10/ Grå,matt 10/ SNAP IN Jordat uttag med kontakthål vridna 45 För väggtjocklek 1,3 2,2 mm 16 A 250 V Grå, matt SNAP-IN ej för montage Med petskydd i dosa Grå,matt Jordat uttag med kontakthål vridna 45 För väggtjocklek 2 mm 16 A 250 V Grå,matt SNAP-IN Med petskydd ej för montage Grå, matt i dosa Jordat uttag För vägtjocklek 1,3 2,2 mm med lock Lock i följande färger kontakthål vridna 45 Orange, högglans grå innerdel Röd, högglans A 250V Grön, högglans Polarvit, högglans SNAP-IN Grå,högglans IP 44 ej för montage i dosa Jordat uttag För vägtjocklek 2 mm med lock Lock i följande färger kontakthål vridna 45 Orange, högglans grå innerdel Röd, högglans A 250V Grön, högglans SNAP-IN Grå,högglans IP 44 ej för montage i dosa

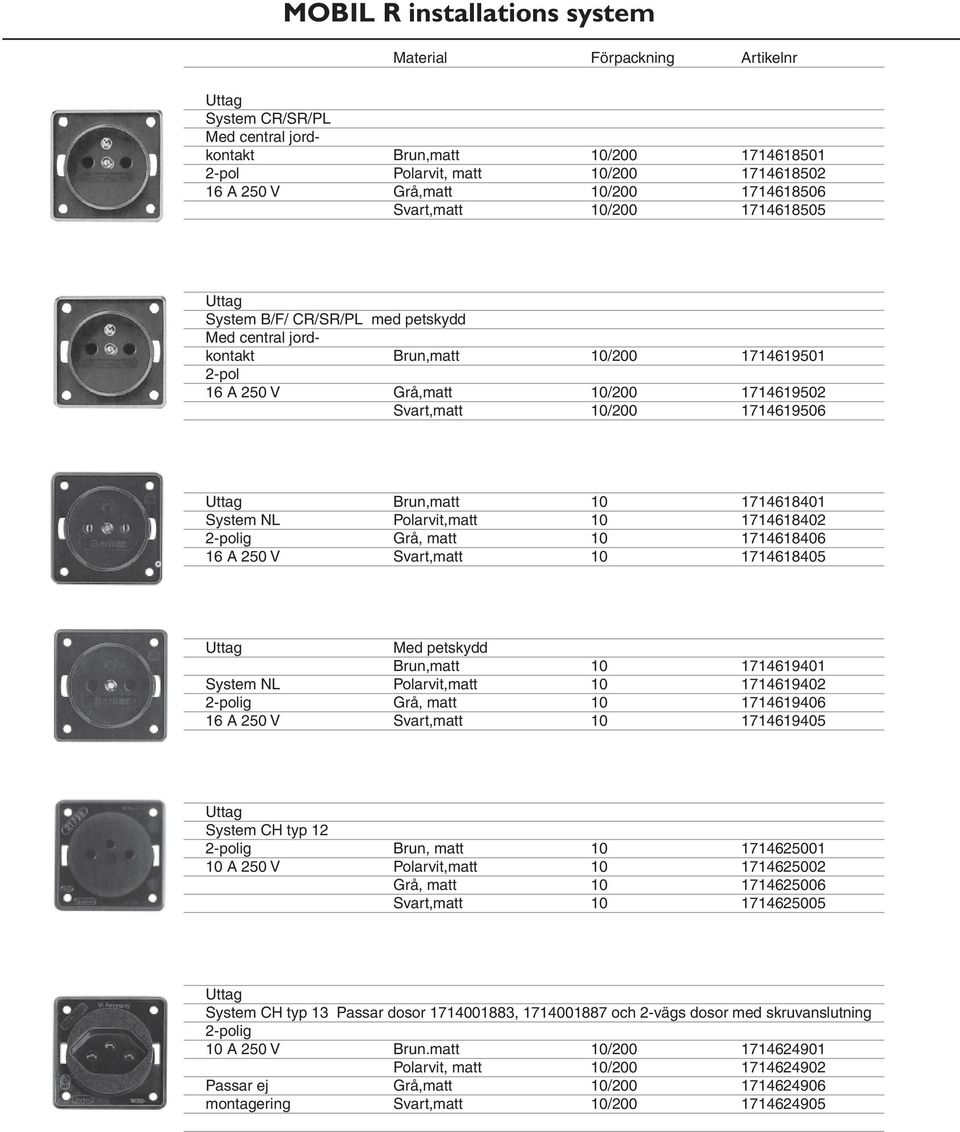

8 System CR/SR/PL Med central jordkontakt Brun,matt 10/ pol Polarvit, matt 10/ A 250 V Grå,matt 10/ Svart,matt 10/ System B/F/ CR/SR/PL med petskydd Med central jordkontakt Brun,matt 10/ pol 16 A 250 V Grå,matt 10/ Svart,matt 10/ Brun,matt System NL Polarvit,matt polig Grå, matt A 250 V Svart,matt Med petskydd Brun,matt System NL Polarvit,matt polig Grå, matt A 250 V Svart,matt System CH typ 12 2-polig Brun, matt A 250 V Polarvit,matt Grå, matt Svart,matt System CH typ 13 Passar dosor , och 2-vägs dosor med skruvanslutning 2-polig 10 A 250 V Brun.matt 10/ Polarvit, matt 10/ Passar ej Grå,matt 10/ montagering Svart,matt 10/

9 System I Passar dosor , med petskydd 2-polig 16 A 250 V Brun, matt Polarvit, högglans Passar ej Svart matt, montagering brun insats Grå, högglans, vit insats System GB Med petskydd Standard BS polig Brun,matt A 250 V Polarvit,matt Svart, matt 10/ Passar ej ramar med lock System GB Front med skruvfastsättning Med petskydd Standard BS polig Brun,matt A 250 V Polarvit,matt Grå,matt Svart, matt Passar ej ramar med lock System USA/CAN 2-polig Vit A 125 V Svart Standard NEMA 5-15 R System Franco-American 2-polig Brun,matt A 125 V Polarvit,matt Grå, matt Svart,matt System AUS 2-polig Brun A 250 V Polarvit Grå Svart

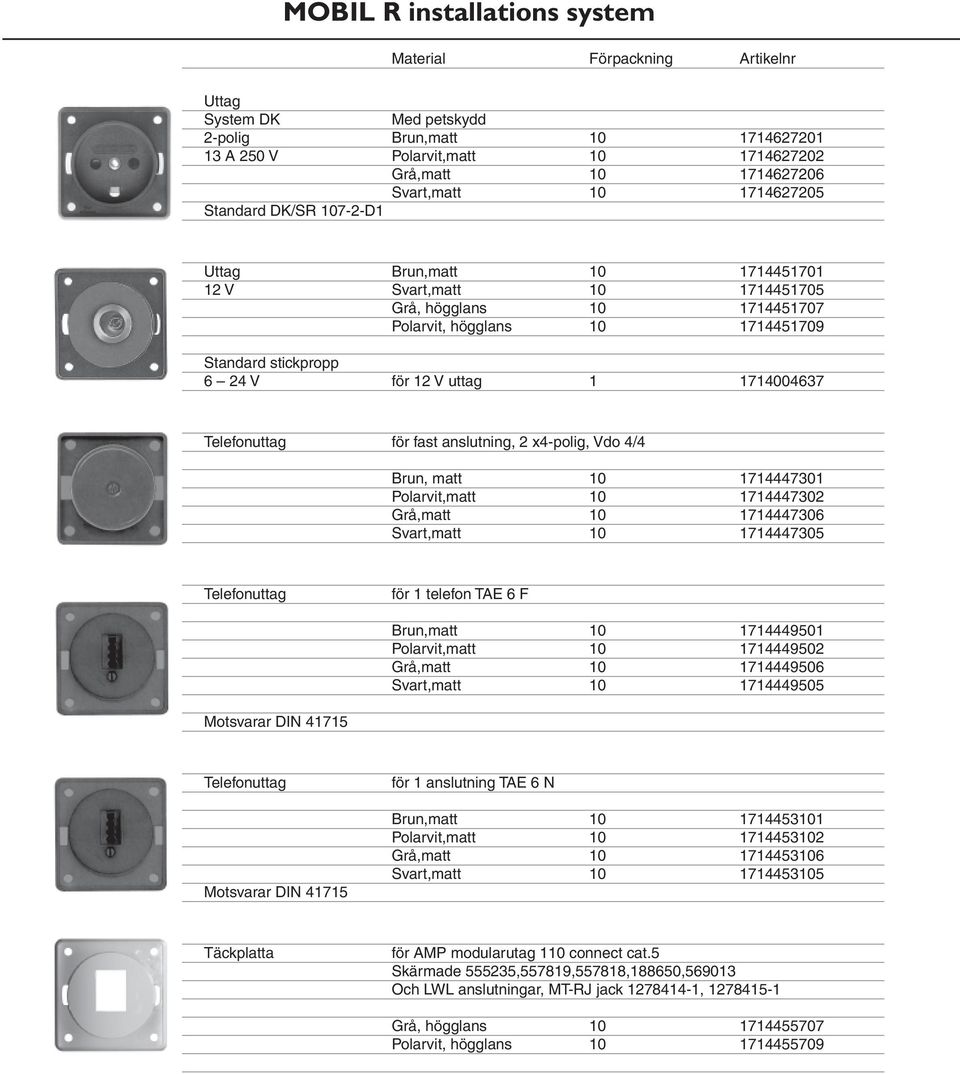

10 System DK Med petskydd 2-polig Brun,matt A 250 V Polarvit,matt Grå,matt Svart,matt Standard DK/SR D1 Brun,matt V Svart,matt Grå, högglans Polarvit, högglans Standard stickpropp 6 24 V för 12 V uttag Telefonuttag för fast anslutning, 2 x4-polig, Vdo 4/4 Brun, matt Polarvit,matt Grå,matt Svart,matt Telefonuttag för 1 telefon TAE 6 F Brun,matt Polarvit,matt Grå,matt Svart,matt Motsvarar DIN Telefonuttag Motsvarar DIN för 1 anslutning TAE 6 N Brun,matt Polarvit,matt Grå,matt Svart,matt Täckplatta för AMP modularutag 110 connect cat.5 Skärmade ,557819,557818,188650, Och LWL anslutningar, MT-RJ jack , Grå, högglans Polarvit, högglans

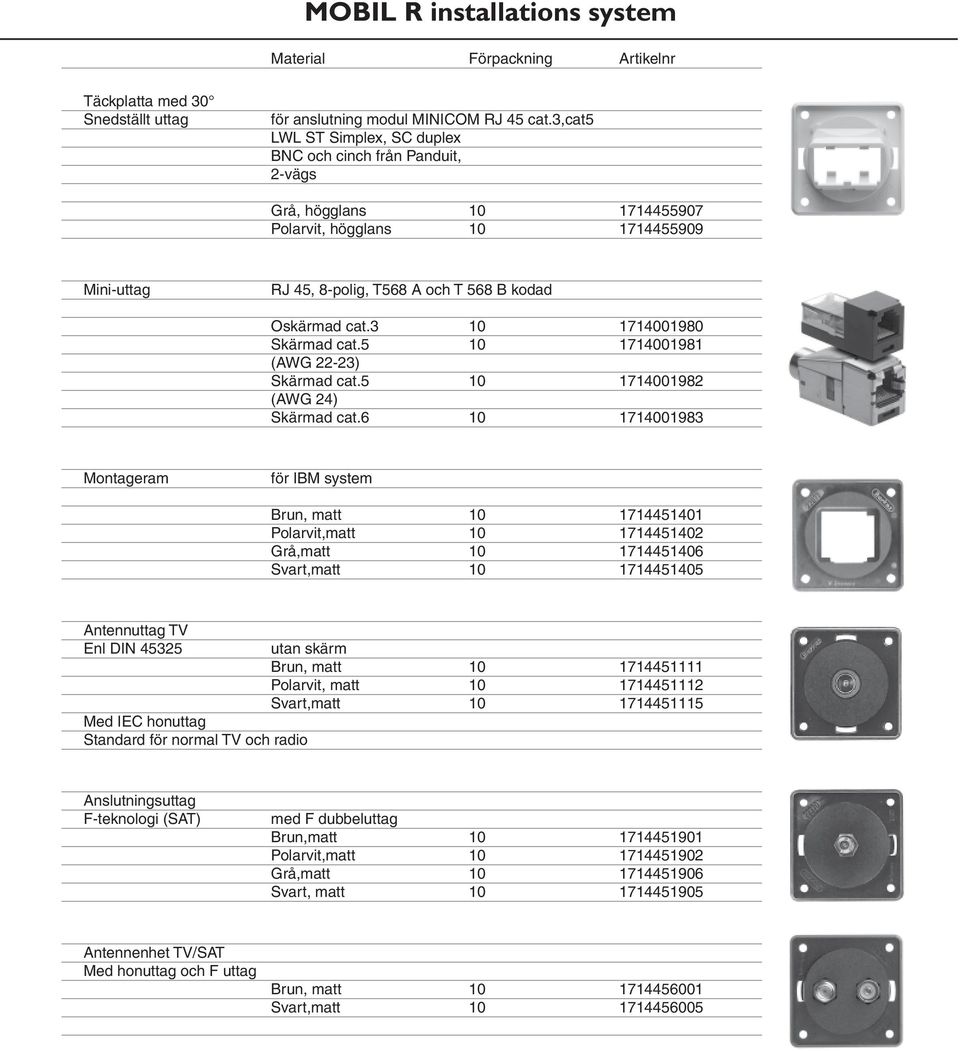

11 Täckplatta med 30 Snedställt uttag för anslutning modul MINICOM RJ 45 cat.3,cat5 LWL ST Simplex, SC duplex BNC och cinch från Panduit, 2-vägs Grå, högglans Polarvit, högglans Mini-uttag RJ 45, 8-polig, T568 A och T 568 B kodad Oskärmad cat Skärmad cat (AWG 22-23) Skärmad cat (AWG 24) Skärmad cat Montageram för IBM system Brun, matt Polarvit,matt Grå,matt Svart,matt Antennuttag TV Enl DIN Med IEC honuttag Standard för normal TV och radio utan skärm Brun, matt Polarvit, matt Svart,matt Anslutningsuttag F-teknologi (SAT) med F dubbeluttag Brun,matt Polarvit,matt Grå,matt Svart, matt Antennenhet TV/SAT Med honuttag och F uttag Brun, matt Svart,matt

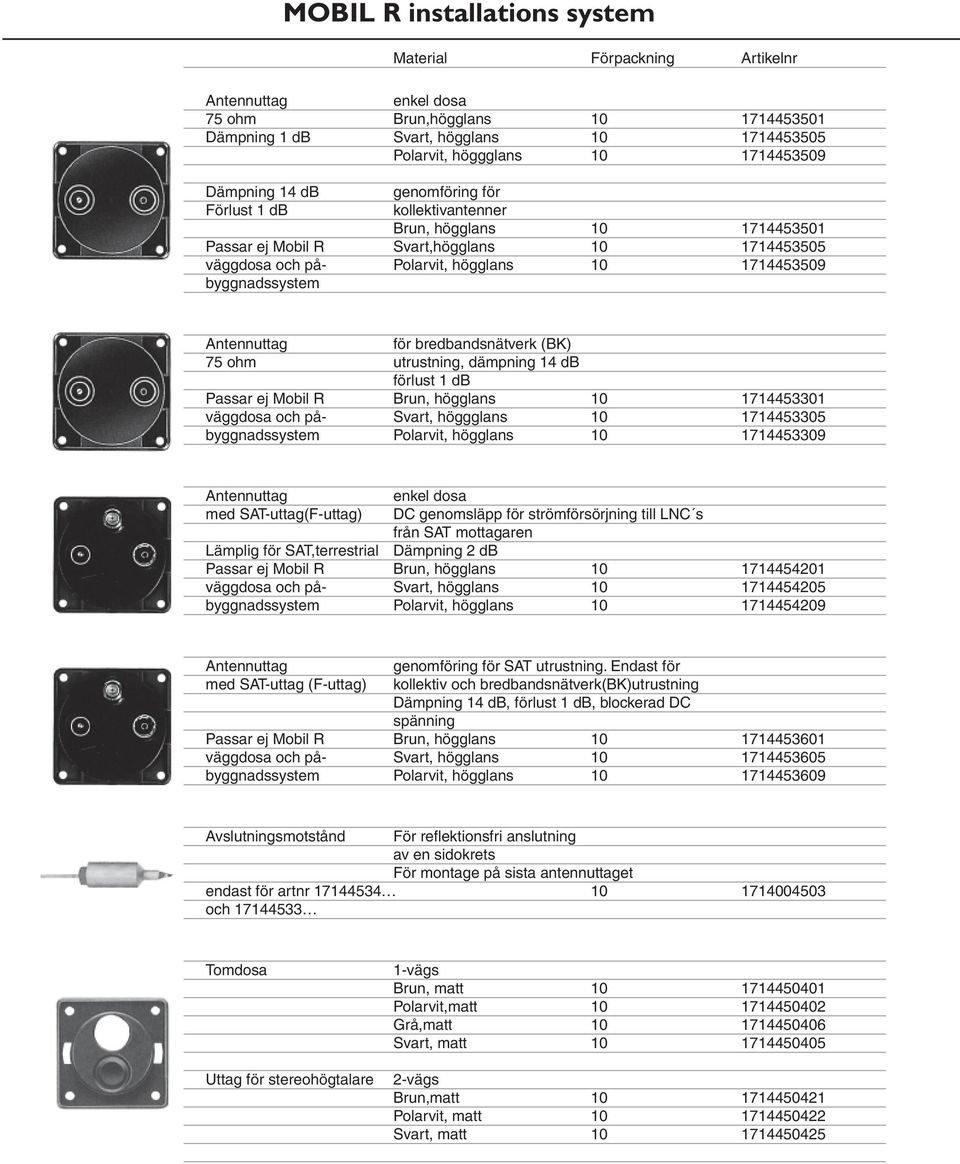

12 Antennuttag enkel dosa 75 ohm Brun,högglans Dämpning 1 db Svart, högglans Polarvit, höggglans Dämpning 14 db Förlust 1 db genomföring för kollektivantenner Brun, högglans Passar ej Mobil R Svart,högglans väggdosa och på- Polarvit, högglans byggnadssystem Antennuttag för bredbandsnätverk (BK) 75 ohm utrustning, dämpning 14 db förlust 1 db Passar ej Mobil R Brun, högglans väggdosa och på- Svart, höggglans byggnadssystem Polarvit, högglans Antennuttag med SAT-uttag(F-uttag) enkel dosa DC genomsläpp för strömförsörjning till LNC s från SAT mottagaren Lämplig för SAT,terrestrial Dämpning 2 db Passar ej Mobil R Brun, högglans väggdosa och på- Svart, högglans byggnadssystem Polarvit, högglans Antennuttag med SAT-uttag (F-uttag) genomföring för SAT utrustning. Endast för kollektiv och bredbandsnätverk(bk)utrustning Dämpning 14 db, förlust 1 db, blockerad DC spänning Passar ej Mobil R Brun, högglans väggdosa och på- Svart, högglans byggnadssystem Polarvit, högglans Avslutningsmotstånd För reflektionsfri anslutning av en sidokrets För montage på sista antennuttaget endast för artnr och Tomdosa för stereohögtalare 1-vägs Brun, matt Polarvit,matt Grå,matt Svart, matt vägs Brun,matt Polarvit, matt Svart, matt

13 Täckplatta med 2 belysta strömställare svart,matt A, 250 V Täckplatta Brun, matt Svart, matt 10/ Grå, högglans Polarvit, högglans 10/ Täckplatta, heltäckt speciellt för laboratoriebruk skruvfastsättning Brun, matt bakifrån Svart, matt Grå, högglans Polarvit, högglans Ej lämplig för Mobil R, väggdosor, påbyggnadssystem och montageringar Täckplatta med säkringshållare för finsäkringar Svart,matt UAE anslutningsbox 2 x 8(8) polig ISDN för RJ 12 och RJ 45, cat 3 Brun, matt Polarvit, matt Grå, högglans Polarvit, högglans Distansring för reducerat installationsdjup höjd 10 mm Brun Polarvit Svart Grå

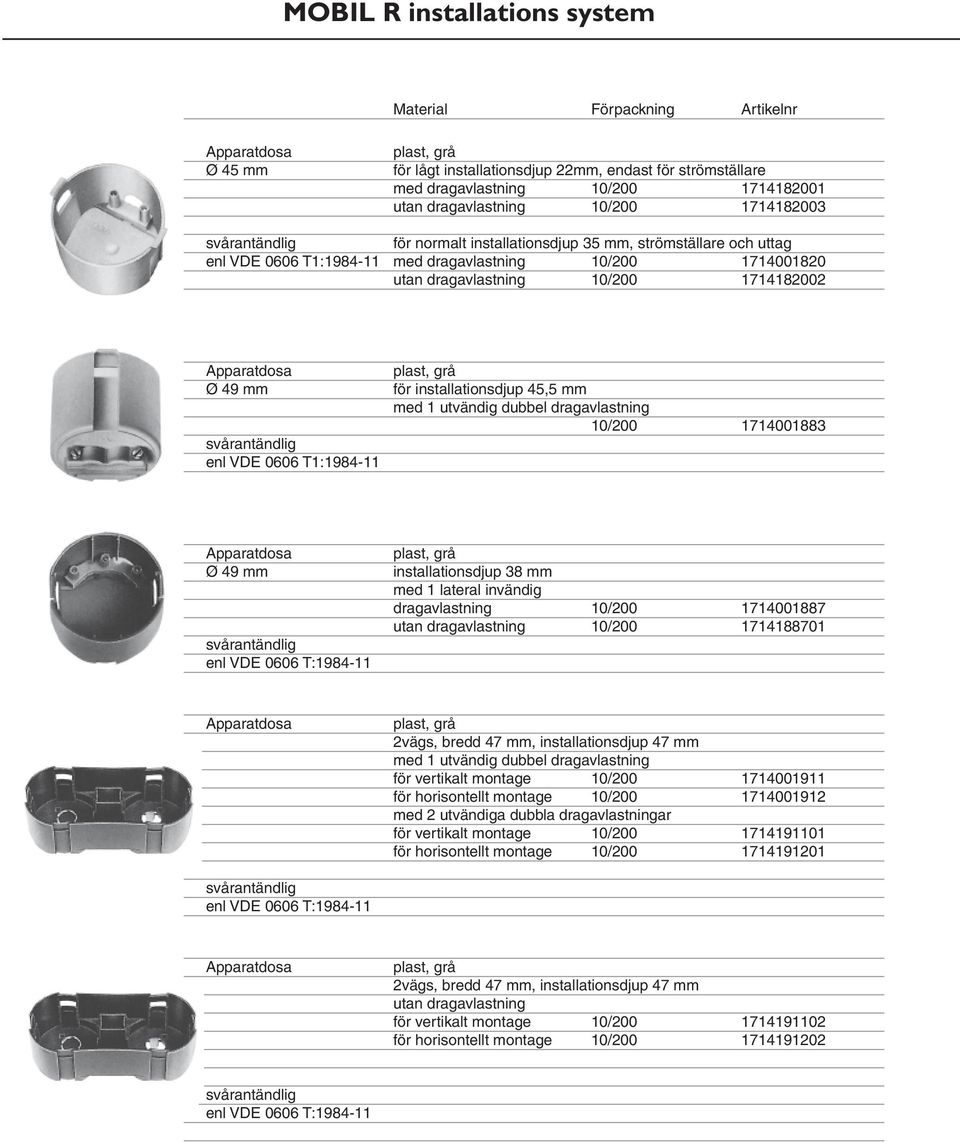

14 Ø 45 mm plast, grå för lågt installationsdjup 22mm, endast för strömställare med dragavlastning 10/ utan dragavlastning 10/ svårantändlig för normalt installationsdjup 35 mm, strömställare och uttag enl VDE 0606 T1: med dragavlastning 10/ utan dragavlastning 10/ Ø 49 mm svårantändlig enl VDE 0606 T1: plast, grå för installationsdjup 45,5 mm med 1 utvändig dubbel dragavlastning 10/ Ø 49 mm svårantändlig enl VDE 0606 T: plast, grå installationsdjup 38 mm med 1 lateral invändig dragavlastning 10/ utan dragavlastning 10/ plast, grå 2vägs, bredd 47 mm, installationsdjup 47 mm med 1 utvändig dubbel dragavlastning för vertikalt montage 10/ för horisontellt montage 10/ med 2 utvändiga dubbla dragavlastningar för vertikalt montage 10/ för horisontellt montage 10/ svårantändlig enl VDE 0606 T: plast, grå 2vägs, bredd 47 mm, installationsdjup 47 mm utan dragavlastning för vertikalt montage 10/ för horisontellt montage 10/ svårantändlig enl VDE 0606 T:

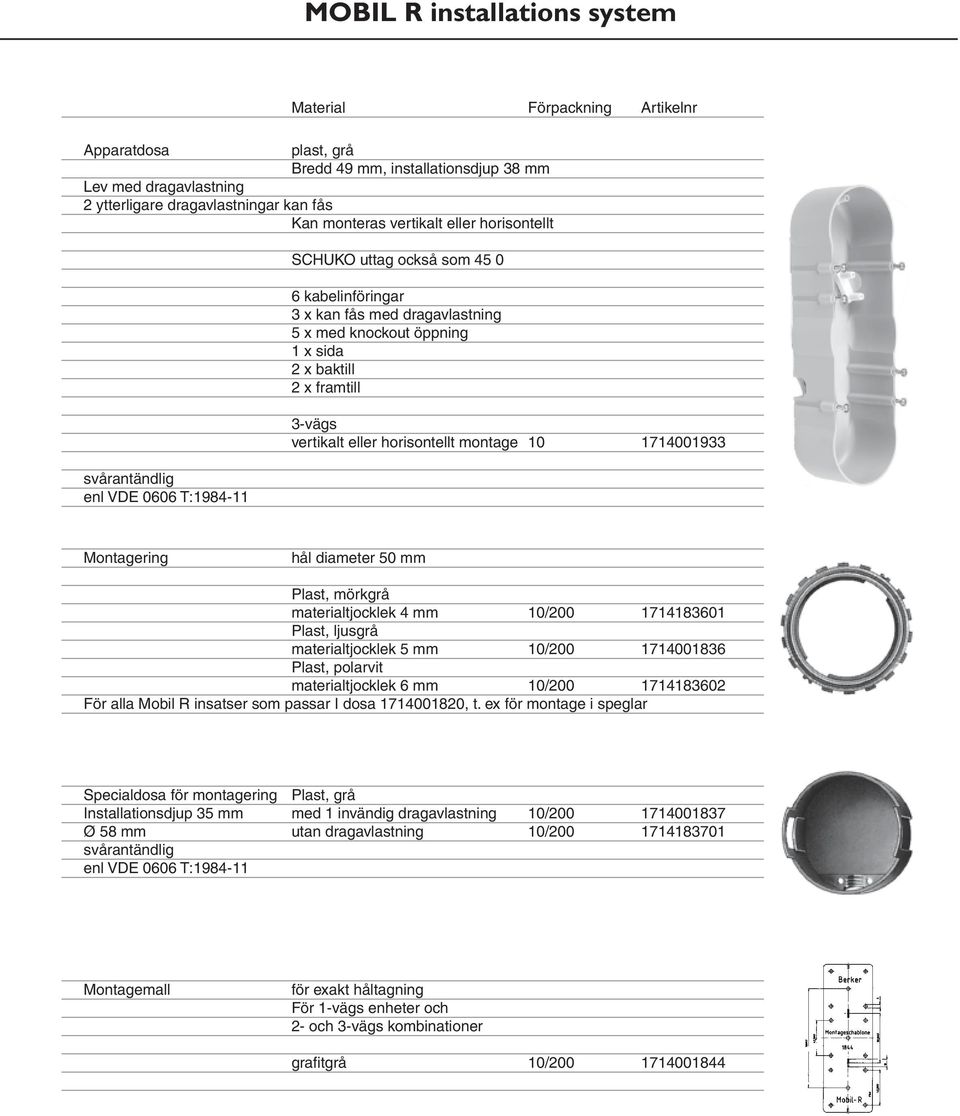

15 plast, grå Bredd 49 mm, installationsdjup 38 mm Lev med dragavlastning 2 ytterligare dragavlastningar kan fås Kan monteras vertikalt eller horisontellt svårantändlig enl VDE 0606 T: SCHUKO uttag också som kabelinföringar 3 x kan fås med dragavlastning 5 x med knockout öppning 1 x sida 2 x baktill 2 x framtill 3-vägs vertikalt eller horisontellt montage Montagering hål diameter 50 mm Plast, mörkgrå materialtjocklek 4 mm 10/ Plast, ljusgrå materialtjocklek 5 mm 10/ Plast, polarvit materialtjocklek 6 mm 10/ För alla Mobil R insatser som passar I dosa , t. ex för montage i speglar Specialdosa för montagering Plast, grå Installationsdjup 35 mm med 1 invändig dragavlastning 10/ Ø 58 mm utan dragavlastning 10/ svårantändlig enl VDE 0606 T: Montagemall för exakt håltagning För 1-vägs enheter och 2- och 3-vägs kombinationer grafitgrå 10/

16

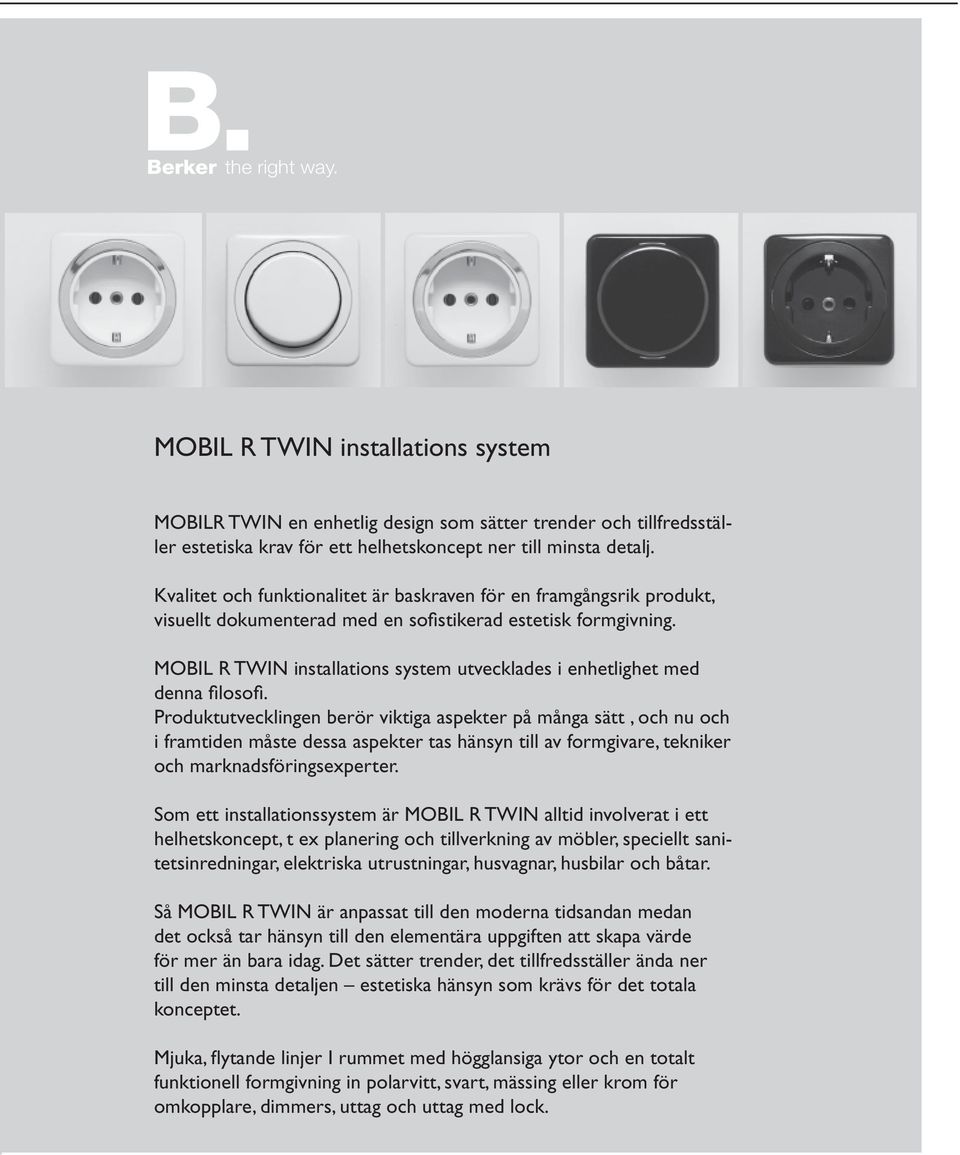

17 the right way. MOBIL R TWIN installations system MOBILR TWIN en enhetlig design som sätter trender och tillfredsställer estetiska krav för ett helhetskoncept ner till minsta detalj. Kvalitet och funktionalitet är baskraven för en framgångsrik produkt, visuellt dokumenterad med en sofistikerad estetisk formgivning. MOBIL R TWIN installations system utvecklades i enhetlighet med denna filosofi. Produktutvecklingen berör viktiga aspekter på många sätt, och nu och i framtiden måste dessa aspekter tas hänsyn till av formgivare, tekniker och marknadsföringsexperter. Som ett installationssystem är MOBIL R TWIN alltid involverat i ett helhetskoncept, t ex planering och tillverkning av möbler, speciellt sanitetsinredningar, elektriska utrustningar, husvagnar, husbilar och båtar. Så MOBIL R TWIN är anpassat till den moderna tidsandan medan det också tar hänsyn till den elementära uppgiften att skapa värde för mer än bara idag. Det sätter trender, det tillfredsställer ända ner till den minsta detaljen estetiska hänsyn som krävs för det totala konceptet. Mjuka, flytande linjer I rummet med högglansiga ytor och en totalt funktionell formgivning in polarvitt, svart, mässing eller krom för omkopplare, dimmers, uttag och uttag med lock.

18 MOBIL R TWIN installations system Täckplatta 1-vägs Brun, högglans Svart, högglans Polarvit, högglans Aranja, högglans Krom, höggglans Krom, matt Guld, högglans Mässing, högglans Täckplatta 2-vägs Svart, högglans Polarvit, höggglans Aranja, högglans Krom, högglans Krom, matt Guld, höggglans Mässing, högglans Täckplatta special 1-vägs 19 mm kant Svart, högglans Polarvit, högglans Krom, högglans Mässing, högglans För reducerat installationsdjup av enheter och för ytmontering av strömbrytare Används endast i samband med distansstycke Täckplatta special 2-vägs 19 mm kant Svart, högglans Polarvit, högglans Krom, högglans Mässing, högglans För reducerat installationsdjup av enheter och för ytmontering av strömbrytare Används endast i samband med 2 x distansstycke Distansstycke För täckplatta med reducerat installationsdjup för enheterna 1-vägs utanpåliggande för påbyggnadsenheter Höjd 41 mm Med linje ingång 1-vägs Utan dragavlastning Brun, högglans Svart, högglans Grå, högglans Polarvit, högglans

19 MOBIL R TWIN installations system utanpåliggande för påbyggnadsenheter Höjd 16 mm endast för strömställare och tryckknappar 1-vägs utan dragavlastning Svart, högglans Polarvit, högglans utanpåliggande för påbyggnadsenheter Endast för strömställare och tryckknappar 1-vägs med 1 införing och 1 dragavlastning Svart, högglans Polarvit, högglans Med 2 införingar och 2 dragavlastningar Svart, högglans Polarvit, högglans Strömställare 1-polig från 16 A, 250 V Svart, högglans 10/ Polarvit, högglans Krom, högglans Krom,matt, galv Krom, matt, lackerad Strömställare 2-polig från 16 A 250 V Svart högglans Polarvit,högglans Krom, högglans Krom, matt Guld, högglans Mässing, högglans Strömställare 2-polig, från, växlande 16 A 250 V Svart, högglans Polarvit, högglans Aranja, högglans Krom, högglans Krom, matt Guld, högglans Mässing,högglans Dimmer med tryckknapp, växlande strömställare för Lysrör W Svart, högglans Polarvit, högglans Krom, högglans Mässing, högglans

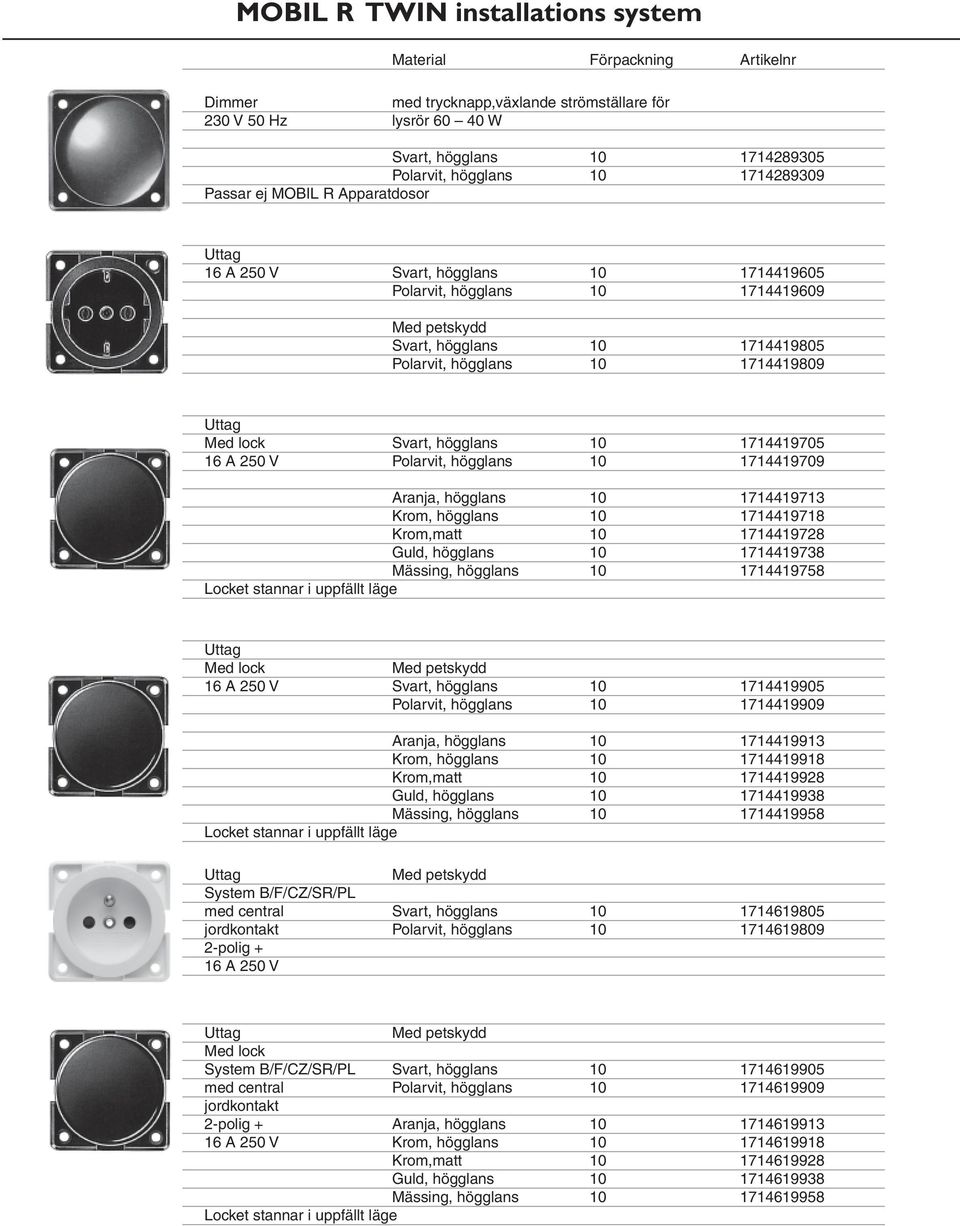

20 MOBIL R TWIN installations system Dimmer med trycknapp,växlande strömställare för 230 V 50 Hz lysrör W Svart, högglans Polarvit, högglans Passar ej MOBIL R Apparatdosor 16 A 250 V Svart, högglans Polarvit, högglans Med petskydd Svart, högglans Polarvit, högglans Med lock Svart, högglans A 250 V Polarvit, högglans Aranja, högglans Krom, högglans Krom,matt Guld, högglans Mässing, högglans Locket stannar i uppfällt läge Med lock Med petskydd 16 A 250 V Svart, högglans Polarvit, högglans Aranja, högglans Krom, högglans Krom,matt Guld, högglans Mässing, högglans Locket stannar i uppfällt läge Med petskydd System B/F/CZ/SR/PL med central Svart, högglans jordkontakt Polarvit, högglans polig + 16 A 250 V Med petskydd Med lock System B/F/CZ/SR/PL Svart, högglans med central Polarvit, högglans jordkontakt 2-polig + Aranja, högglans A 250 V Krom, högglans Krom,matt Guld, högglans Mässing, högglans Locket stannar i uppfällt läge

21 MOBIL R TWIN installations system Antennuttag enkel dosa 75 ohm Dämpning 1 db Brun, högglans Svart, högglans Dämpning 14 db genomgående Passar ej Mobil R apparatdosor och montageringar genomföringsuttag för huvudantenns TV system Brun, högglans Svart, högglans Polarvit, högglans Antennuttag för bredbandskabelnätverk (BK) 75 ohm Dämpning 14 db, förlust 1 db Brun högglans Svart, högglans Polarvit, högglans Passar ej Mobil R apparatdosor och montageringar Antennuttag enkel dosa Med SAT output (F-uttag), DC through-put för strömförsörjning till LNC s från SAT mottagaren Lämplig för SAT, terrestrial Anslutningsdämpning 5 db Brun, högglans Svart, högglans Polarvit, högglans Passar ej Mobil R apparatdosor och montageringar Antennuttag genomföringsuttag för SAT utrustning, endast för kollketiva med SAT output och bredbands kabelnätverk (BK) utrustning) (F-uttag) Dämpning 14 db, förlust 1 db DC spänning Brun, höglans Svart,högglans Polarvit, högglans Passar ej Mobil R apparatdosor och montageringar Adapterring plast, högglans Brun Svart Grå Polarvit Gul Röd Grön Blå Kan användas med enheter i MOBIL R programmet Adapterring metalliserad, högglans Krom Mässing Kan användas med enheter i MOBIL R programmet

22 MOBIL R TWIN installations system Ø 45 mm plast, grå Installationsdjup 22 mm endast för strömbrytare med dragavlastning 10/ utan dragavlastning 10/ Installationsdjup 35,5 mm Strömbrytare och uttag med dragavlastning 10/ utan dragavlastning 10/ svårantändlig enl VDE 0606 T1: plast, grå Ø 49 mm Installationsjdup 38 mm Med 1 utvändig dubbel dragavlastning 10/ svårantändlig enl VDE 0606 T1: Ø 49 mm plast,grå Installationsdjup 38 mm Med 1 lateral innre dubbel dragavlastning 10/ Utan dragavlastning 10/ svårantändlig enl VDE 0606 T1: plast, grå 2-vägs, bredd 47 mm installationsdjup 47 mm med 1 utvändig dubbel dragavalstning för vertikalt montage 10/ för horisontellt montage 10/ med 2 utvändiga dubbla dragavlastningar för vertikalt montage 10/ för horisontellt montage 10/ svårantändlig enl VDE 0606 T1: plast, grå 2-vägs, bredd 47 mm installationsdjup 47 mm utan dragavlastning för vertikalt montage 10/ för horisontelt montage 10/ svårantändlig enl VDE 0606 T1:

23 MOBIL R TWIN installations system Passningsring håldiameter 50 mm Plastring, Mörkgrå materialtjocklek 4 mm 10/ Ljusgrå materialtjocklek 5 mm 10/ Polarvit materialtjocklek 6 mm 10/ Passar alla MOBIL R insatser som passar i dosa , t ex spegelmontage Specialdosa för passningsring Ø 58 mm plast,grå installationsdjup 35 mm Med invändig dragavlastning 10/ Utan dragavlastning 10/ svårantändlig enl VDE 0606 T1:
