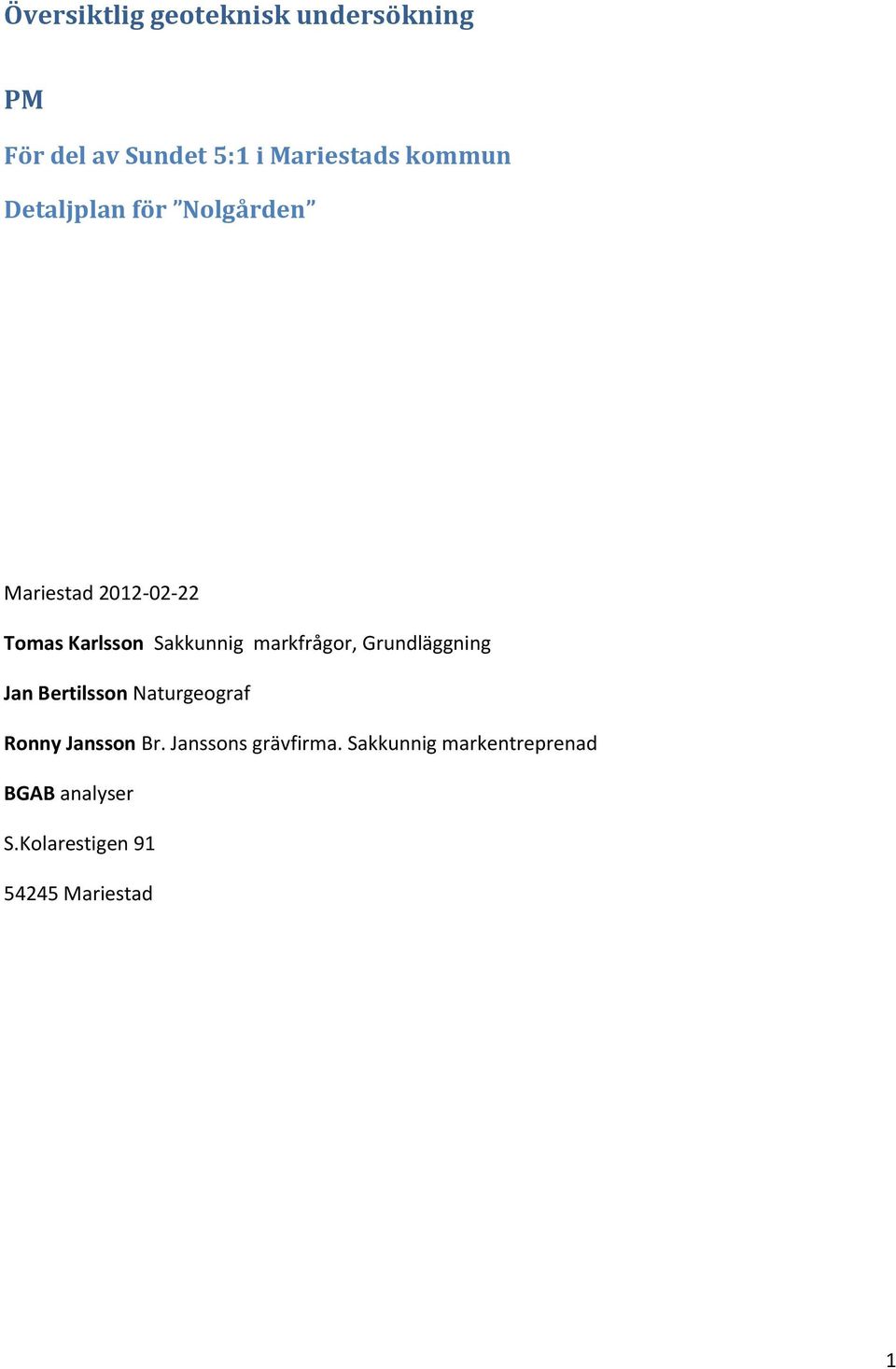

1 Översiktlig geoteknisk undersökning PM För del av Sundet 5:1 i Mariestads kommun Detaljplan för Nolgården Mariestad Tomas Karlsson Sakkunnig markfrågor, Grundläggning Jan Bertilsson Naturgeograf Ronny Jansson Br. Janssons grävfirma. Sakkunnig markentreprenad BGAB analyser S.Kolarestigen Mariestad 1

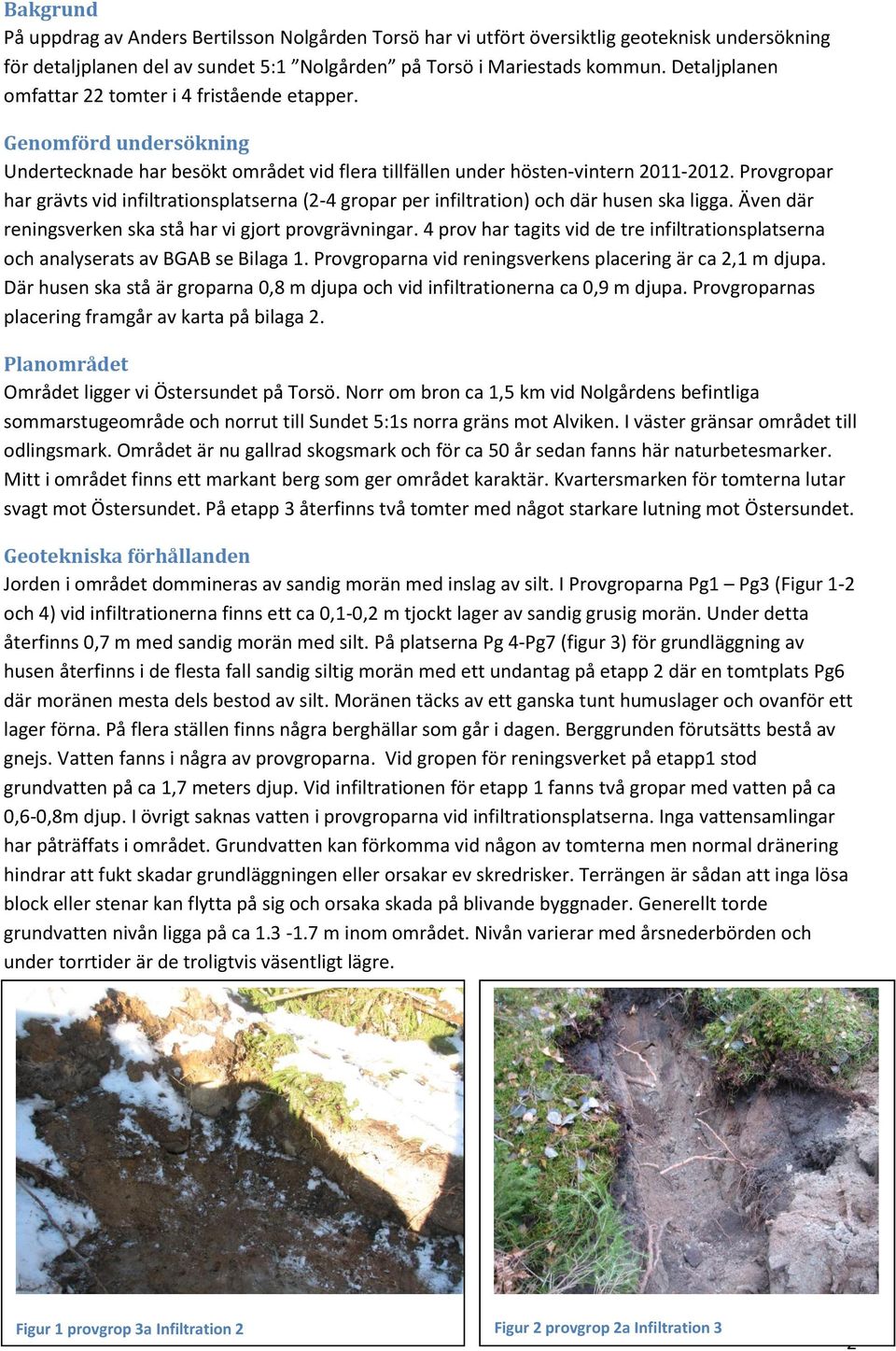

2 Bakgrund På uppdrag av Anders Bertilsson Nolgården Torsö har vi utfört översiktlig geoteknisk undersökning för detaljplanen del av sundet 5:1 Nolgården på Torsö i Mariestads kommun. Detaljplanen omfattar 22 tomter i 4 fristående etapper. Genomförd undersökning Undertecknade har besökt området vid flera tillfällen under hösten-vintern Provgropar har grävts vid infiltrationsplatserna (2-4 gropar per infiltration) och där husen ska ligga. Även där reningsverken ska stå har vi gjort provgrävningar. 4 prov har tagits vid de tre infiltrationsplatserna och analyserats av BGAB se Bilaga 1. Provgroparna vid reningsverkens placering är ca 2,1 m djupa. Där husen ska stå är groparna 0,8 m djupa och vid infiltrationerna ca 0,9 m djupa. Provgroparnas placering framgår av karta på bilaga 2. Planområdet Området ligger vi Östersundet på Torsö. Norr om bron ca 1,5 km vid Nolgårdens befintliga sommarstugeområde och norrut till Sundet 5:1s norra gräns mot Alviken. I väster gränsar området till odlingsmark. Området är nu gallrad skogsmark och för ca 50 år sedan fanns här naturbetesmarker. Mitt i området finns ett markant berg som ger området karaktär. Kvartersmarken för tomterna lutar svagt mot Östersundet. På etapp 3 återfinns två tomter med något starkare lutning mot Östersundet. Geotekniska förhållanden Jorden i området dommineras av sandig morän med inslag av silt. I Provgroparna Pg1 Pg3 (Figur 1-2 och 4) vid infiltrationerna finns ett ca 0,1-0,2 m tjockt lager av sandig grusig morän. Under detta återfinns 0,7 m med sandig morän med silt. På platserna Pg 4-Pg7 (figur 3) för grundläggning av husen återfinns i de flesta fall sandig siltig morän med ett undantag på etapp 2 där en tomtplats Pg6 där moränen mesta dels bestod av silt. Moränen täcks av ett ganska tunt humuslager och ovanför ett lager förna. På flera ställen finns några berghällar som går i dagen. Berggrunden förutsätts bestå av gnejs. Vatten fanns i några av provgroparna. Vid gropen för reningsverket på etapp1 stod grundvatten på ca 1,7 meters djup. Vid infiltrationen för etapp 1 fanns två gropar med vatten på ca 0,6-0,8m djup. I övrigt saknas vatten i provgroparna vid infiltrationsplatserna. Inga vattensamlingar har påträffats i området. Grundvatten kan förkomma vid någon av tomterna men normal dränering hindrar att fukt skadar grundläggningen eller orsakar ev skredrisker. Terrängen är sådan att inga lösa block eller stenar kan flytta på sig och orsaka skada på blivande byggnader. Generellt torde grundvatten nivån ligga på ca m inom området. Nivån varierar med årsnederbörden och under torrtider är de troligtvis väsentligt lägre. Figur 1 provgrop 3a Infiltration 2 Figur 2 provgrop 2a Infiltration 3 2

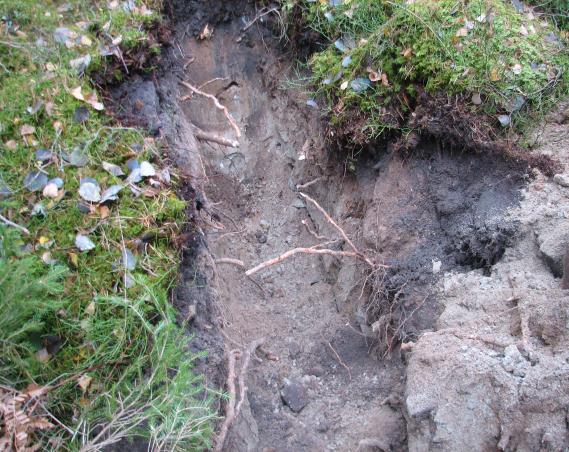

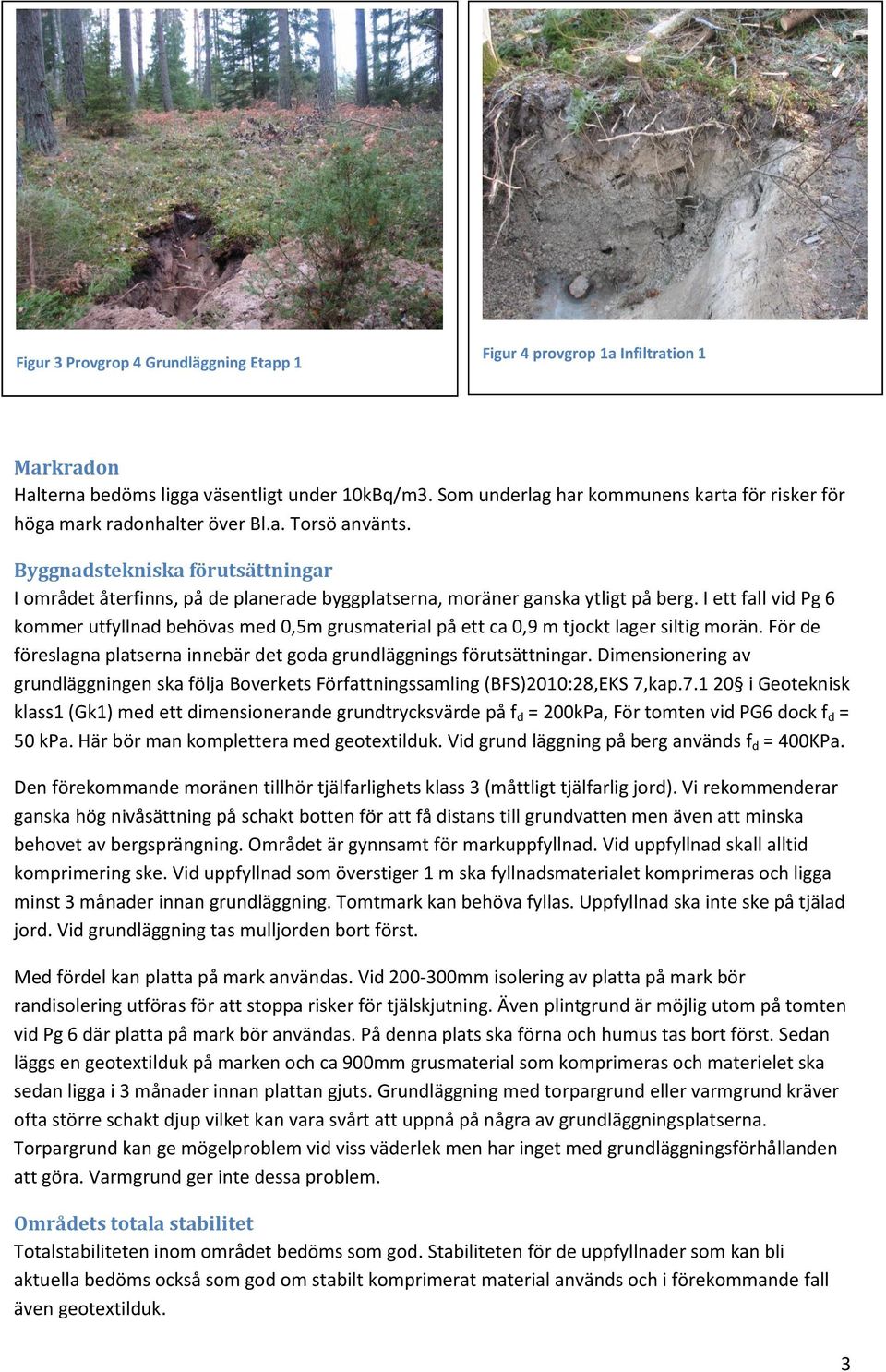

3 Figur 3 Provgrop 4 Grundläggning Etapp 1 Figur 4 provgrop 1a Infiltration 1 Markradon Halterna bedöms ligga väsentligt under 10kBq/m3. Som underlag har kommunens karta för risker för höga mark radonhalter över Bl.a. Torsö använts. Byggnadstekniska förutsättningar I området återfinns, på de planerade byggplatserna, moräner ganska ytligt på berg. I ett fall vid Pg 6 kommer utfyllnad behövas med 0,5m grusmaterial på ett ca 0,9 m tjockt lager siltig morän. För de föreslagna platserna innebär det goda grundläggnings förutsättningar. Dimensionering av grundläggningen ska följa Boverkets Författningssamling (BFS)2010:28,EKS 7,kap i Geoteknisk klass1 (Gk1) med ett dimensionerande grundtrycksvärde på f d = 200kPa, För tomten vid PG6 dock f d = 50 kpa. Här bör man komplettera med geotextilduk. Vid grund läggning på berg används f d = 400KPa. Den förekommande moränen tillhör tjälfarlighets klass 3 (måttligt tjälfarlig jord). Vi rekommenderar ganska hög nivåsättning på schakt botten för att få distans till grundvatten men även att minska behovet av bergsprängning. Området är gynnsamt för markuppfyllnad. Vid uppfyllnad skall alltid komprimering ske. Vid uppfyllnad som överstiger 1 m ska fyllnadsmaterialet komprimeras och ligga minst 3 månader innan grundläggning. Tomtmark kan behöva fyllas. Uppfyllnad ska inte ske på tjälad jord. Vid grundläggning tas mulljorden bort först. Med fördel kan platta på mark användas. Vid mm isolering av platta på mark bör randisolering utföras för att stoppa risker för tjälskjutning. Även plintgrund är möjlig utom på tomten vid Pg 6 där platta på mark bör användas. På denna plats ska förna och humus tas bort först. Sedan läggs en geotextilduk på marken och ca 900mm grusmaterial som komprimeras och materielet ska sedan ligga i 3 månader innan plattan gjuts. Grundläggning med torpargrund eller varmgrund kräver ofta större schakt djup vilket kan vara svårt att uppnå på några av grundläggningsplatserna. Torpargrund kan ge mögelproblem vid viss väderlek men har inget med grundläggningsförhållanden att göra. Varmgrund ger inte dessa problem. Områdets totala stabilitet Totalstabiliteten inom området bedöms som god. Stabiliteten för de uppfyllnader som kan bli aktuella bedöms också som god om stabilt komprimerat material används och i förekommande fall även geotextilduk. 3

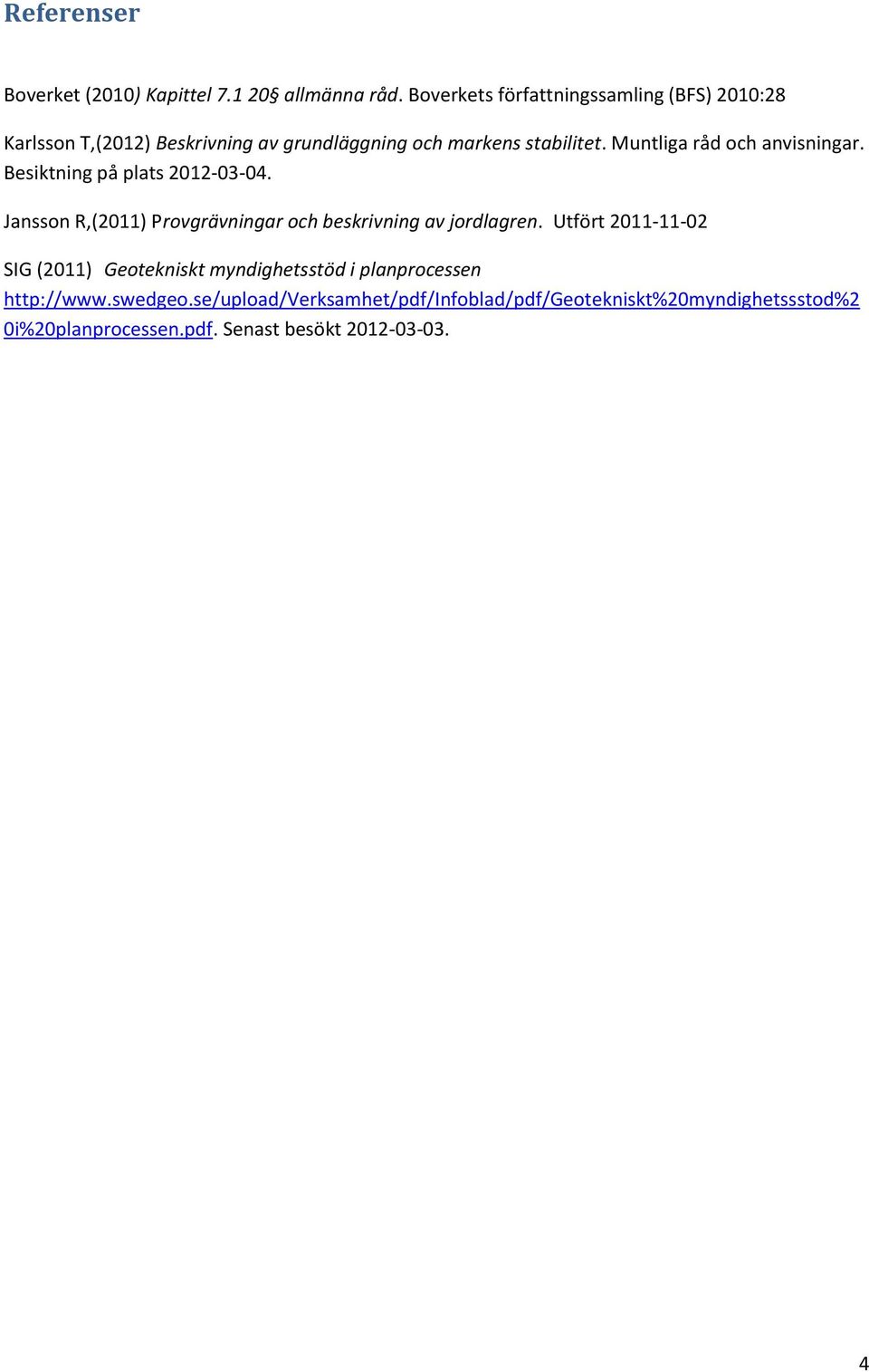

4 Referenser Boverket (2010) Kapittel allmänna råd. Boverkets författningssamling (BFS) 2010:28 Karlsson T,(2012) Beskrivning av grundläggning och markens stabilitet. Muntliga råd och anvisningar. Besiktning på plats Jansson R,(2011) Provgrävningar och beskrivning av jordlagren. Utfört SIG (2011) Geotekniskt myndighetsstöd i planprocessen 0i%20planprocessen.pdf. Senast besökt

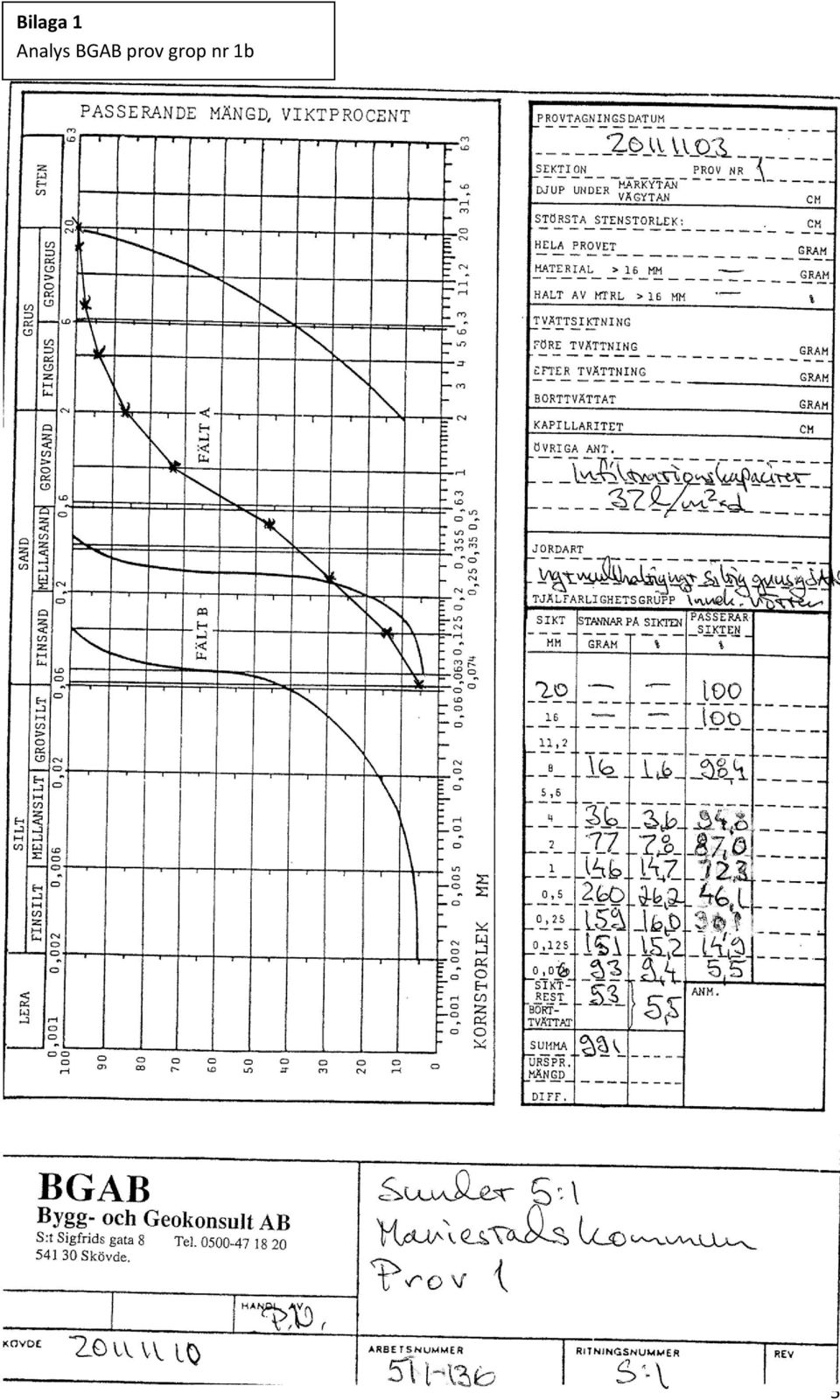

5 Bilaga 1 Analys BGAB prov grop nr 1b 5

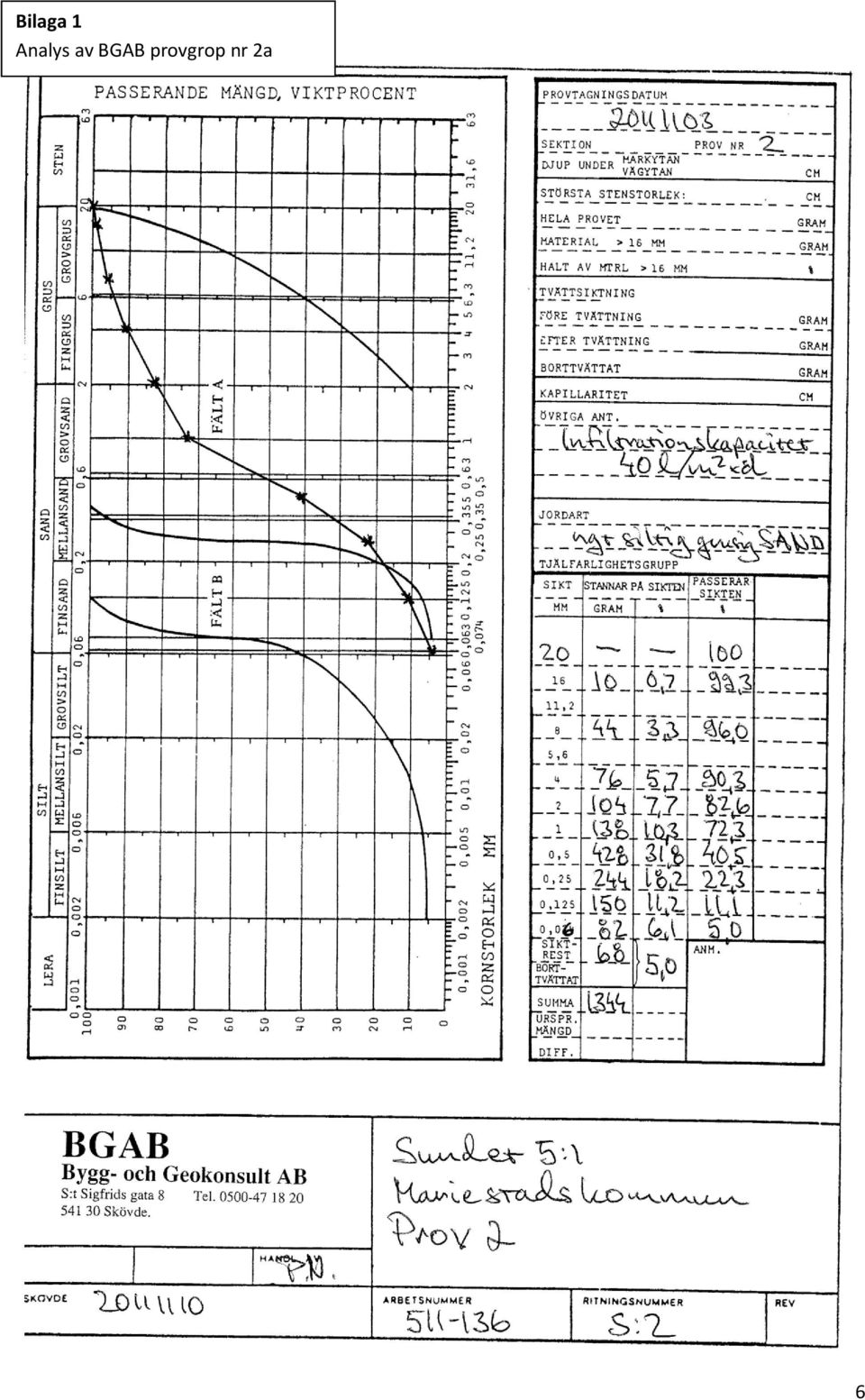

6 Bilaga 1 Analys av BGAB provgrop nr 2a 6

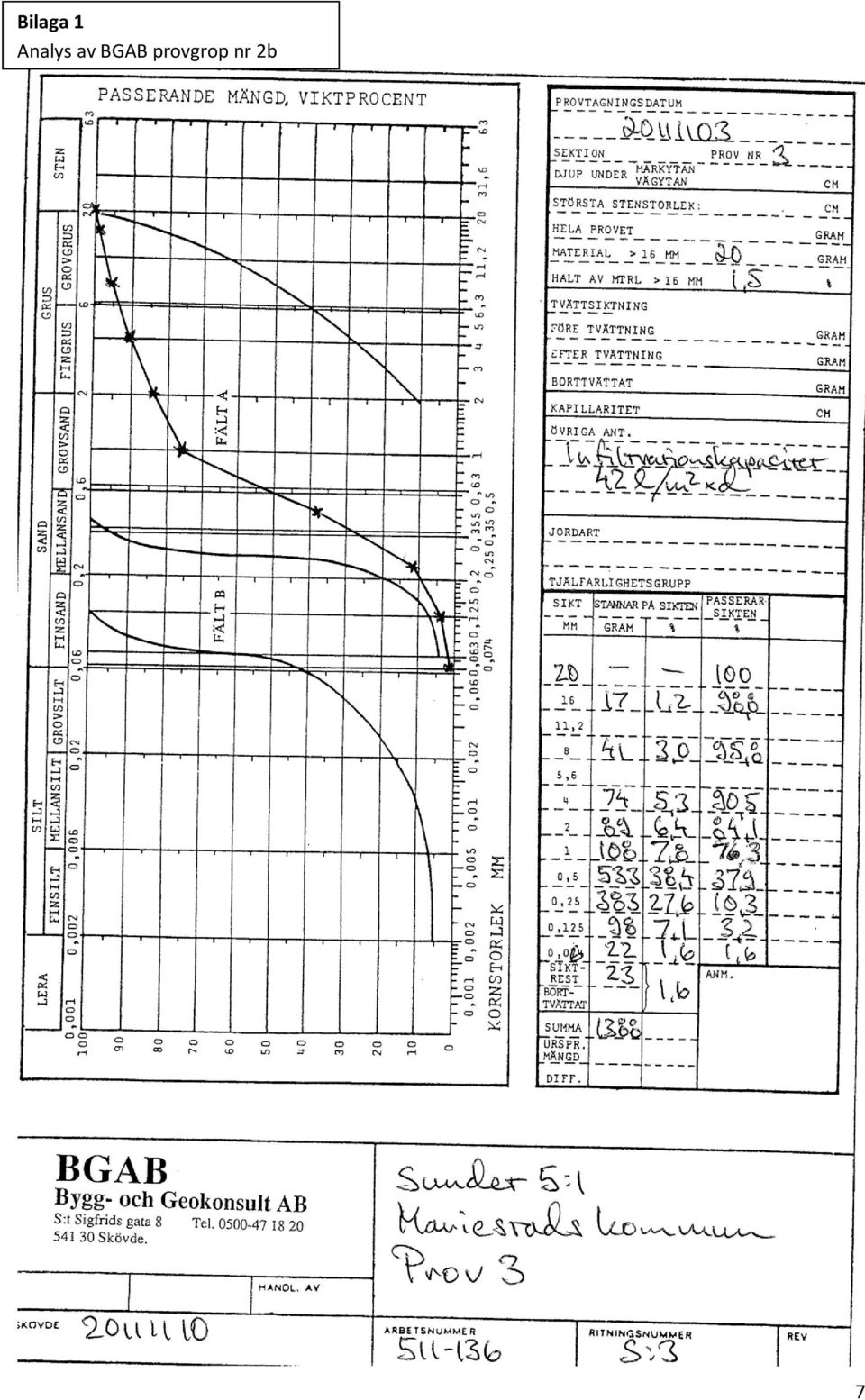

7 Bilaga 1 Analys av BGAB provgrop nr 2b 7

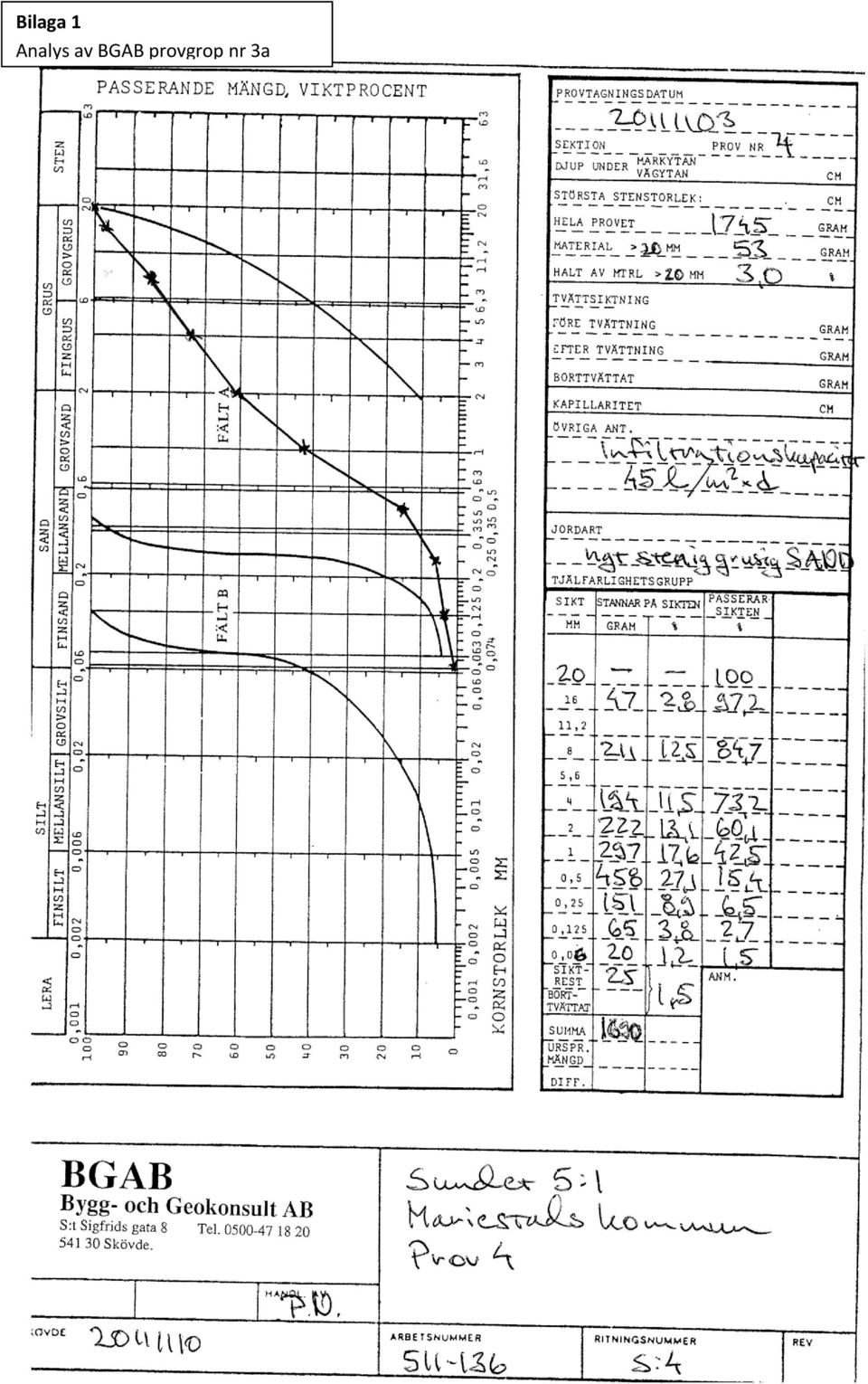

8 Bilaga 1 Analys av BGAB provgrop nr 3a 8

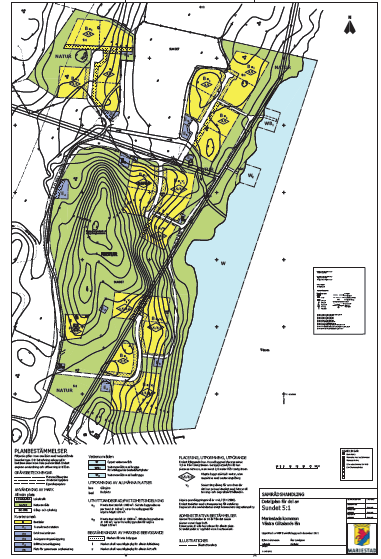

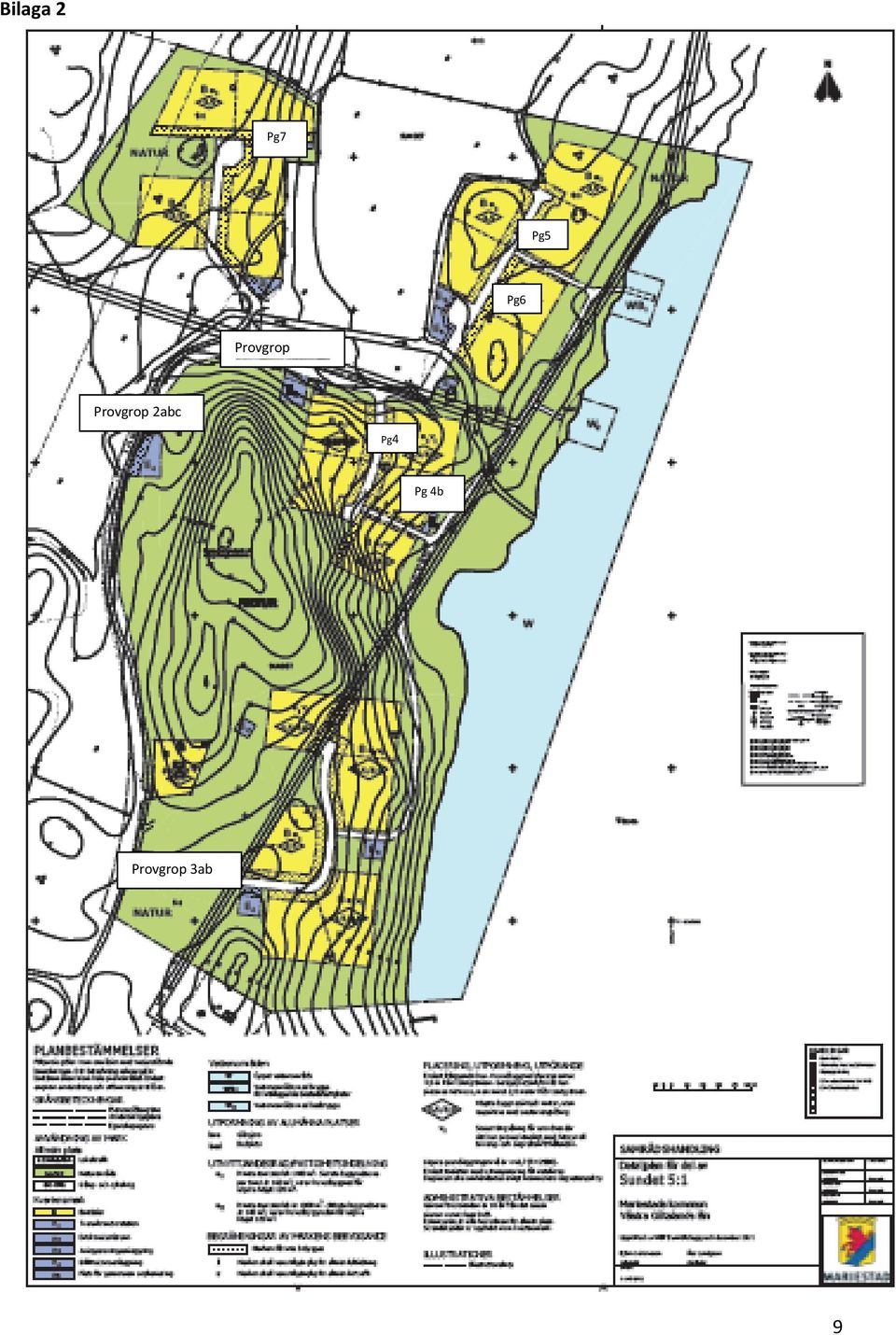

9 Bilaga 2 Pg7 Pg5 Pg6 Provgrop Provgrop 2abc Pg4 Pg 4b Provgrop 3ab 9

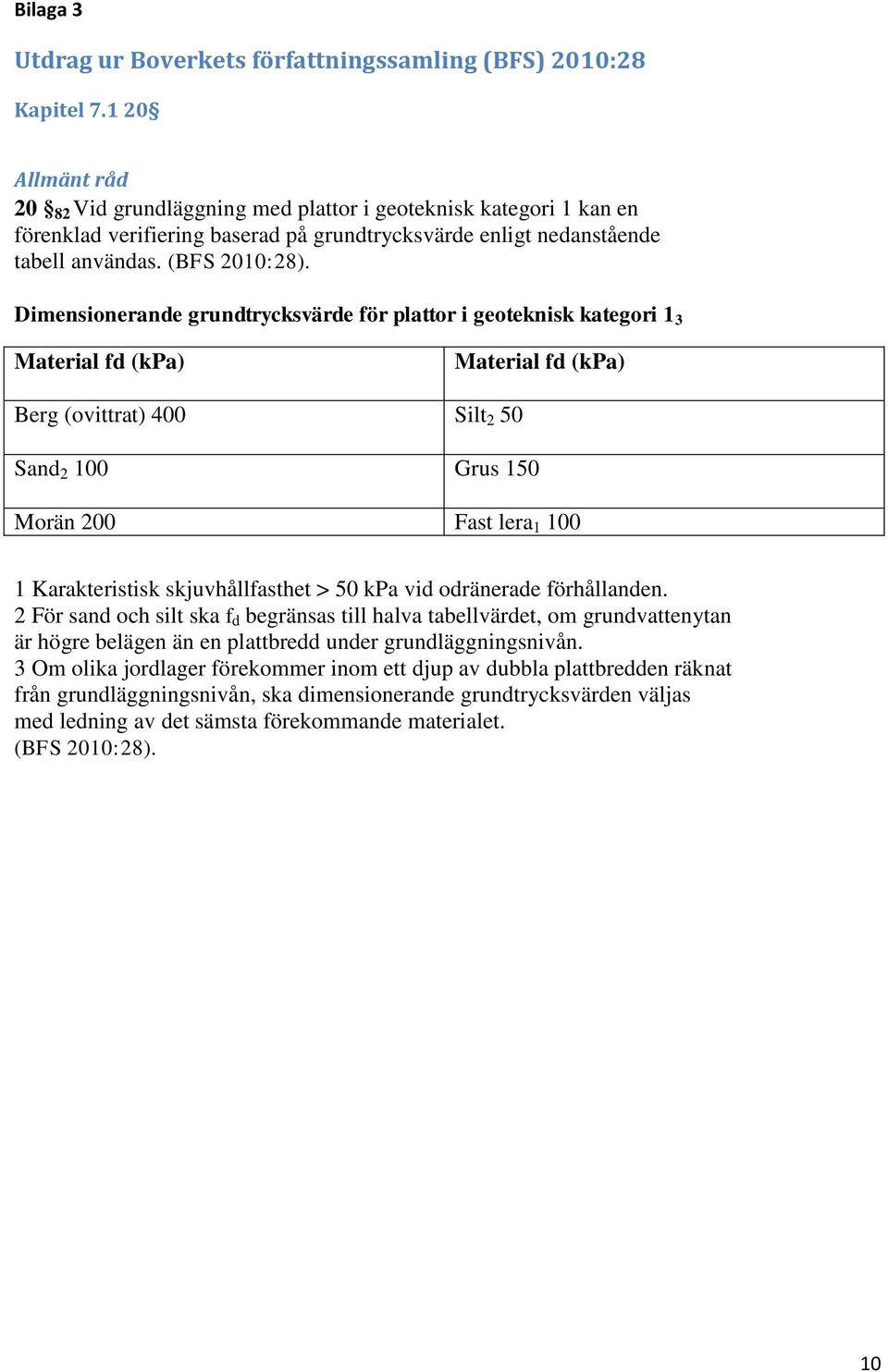

10 Bilaga 3 Utdrag ur Boverkets författningssamling (BFS) 2010:28 Kapitel Allmänt råd Vid grundläggning med plattor i geoteknisk kategori 1 kan en förenklad verifiering baserad på grundtrycksvärde enligt nedanstående tabell användas. (BFS 2010:28). Dimensionerande grundtrycksvärde för plattor i geoteknisk kategori 1 3 Material fd (kpa) Material fd (kpa) Berg (ovittrat) 400 Silt 2 50 Sand Grus 150 Morän 200 Fast lera Karakteristisk skjuvhållfasthet > 50 kpa vid odränerade förhållanden. 2 För sand och silt ska f d begränsas till halva tabellvärdet, om grundvattenytan är högre belägen än en plattbredd under grundläggningsnivån. 3 Om olika jordlager förekommer inom ett djup av dubbla plattbredden räknat från grundläggningsnivån, ska dimensionerande grundtrycksvärden väljas med ledning av det sämsta förekommande materialet. (BFS 2010:28). 10
