Daikin Altherma 3 GEO

Transkript

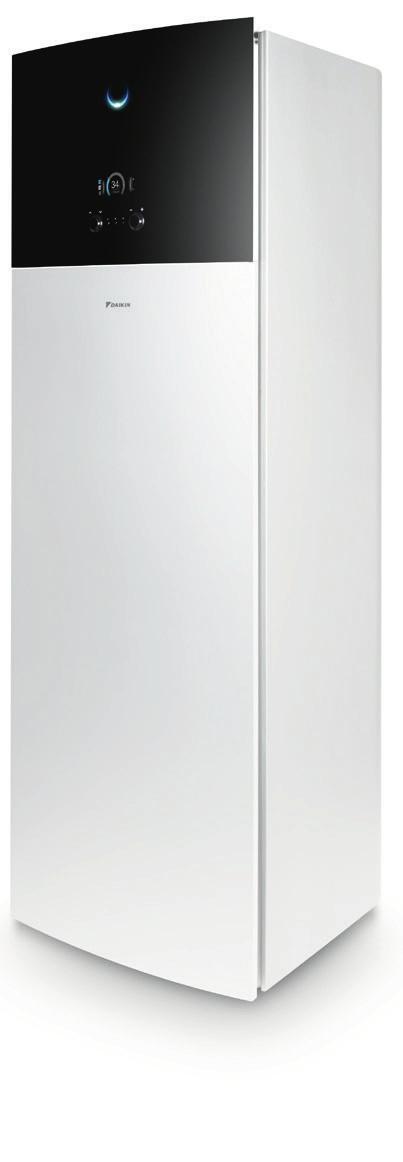

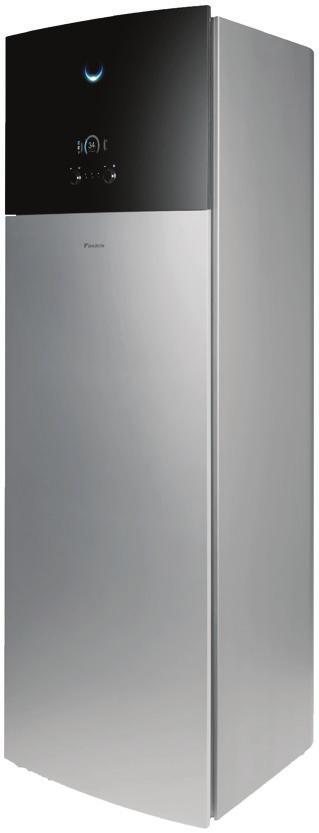

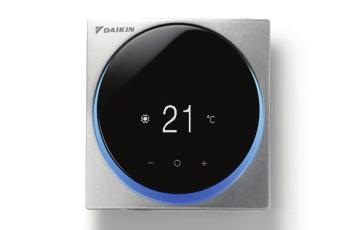

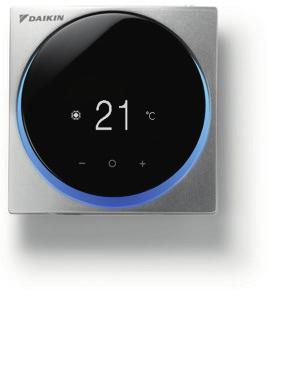

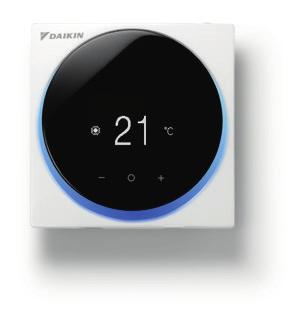

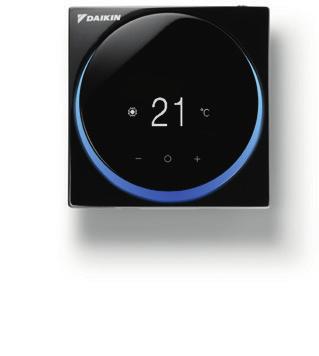

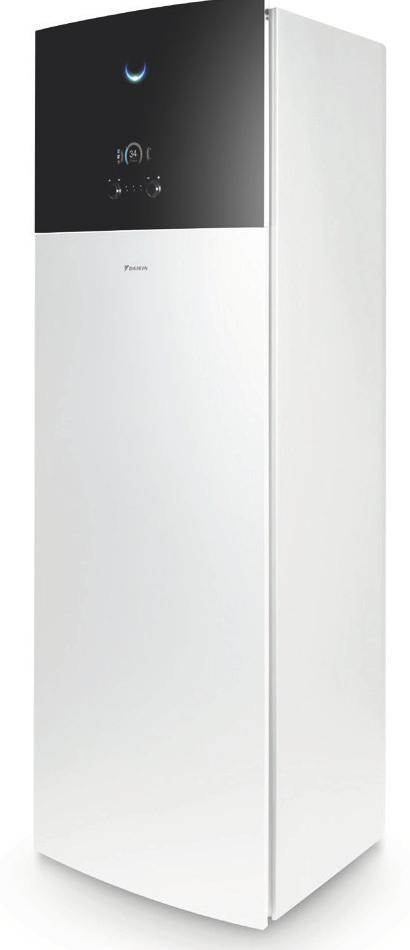

1 ARGUMENTKORT Daikin Altherma 3 GEO Bergvärmepump 2a generationen Många funktioner Husvärme Framledningstemperatur upp till +65 C Topprestanda Presterar på topp även i kalla klimat NYHET 65 C Varmvattenproduktion Integrerad varmvattentank på 180L. Ny konstruktion av tanken borgar för mer tillgängligt varmvatten Aircondition på köpet Aktiv och passiv kyla ingår. Välj mellan passiv eller aktiv kyla, beroende på hur mycket kylkapacitet huset kräver Enkel installation Enkel att installera, driftsätta och underhålla. Redo för molnet Inbyggd LAN enhet för styrning och övervakning av systemet. Snygg design När vi designade vår nya bergvärmepump var två saker särskilt viktiga för oss form och funktion. Naturligtvis är de tekniska aspekterna det absolut viktigaste, men vem vill inte ha en riktigt snygg innedel ståendes där hemma? För att matcha den snygga innedelen har nu även väggkontrollen en stilren design som passar fint ihop med innedelen. Modern look Välj mellan två olika färger: silvergrå eller vit. HCI väggkontroll Välj mellan tre olika färger: vit, svart eller grå. HCI väggkontroll Silvergrå Vit 16

2 3+3 års garanti ingår. 18 års trygghet med tecknad försäkring. Gäller konsumentmarknaden och garantiegistrerad produkt. 18 ÅRS Tyst drift Användarvänlig kontrollpanel Högupplöst skärm Snabb översikt över systemet och prestandan Inställningar Ställ in parameterna för ditt värmesystem och varmvatten och konfigurera systemet med snabbguiden Daikin Eye Daikin Eye visar värmepumpens status. Blått betyder att enheten fungerar bra och rött betyder att ett fel uppstått. Komfortabelt klimat i all ära, men hur kul är det när det kommer oväsen på köpet? Med vår nya bergvärmepump slipper du bekymra dig över det. Tack vare ett flertal smarta funktioner har den en så låg ljudnivå som 28 dba, vilket är en fantastisk siffra. Med Daikin Altherma 3 GEO kan du alltså avnjuta ett perfekt inomhusklimat utan att det stör hemfriden. Patenterad Swing kompressor - för lång livslängd Inkapslad kompressormodul Högkvalitativ ljudisolering av senaste generationen. Kompressor vibrations dämpning Avancerad 3- lagers isolering under kompressorn för minimalt med vibrationer. LAN-adapter Med vår LAN-adapter har du alltid full kontroll över ditt inomhusklimat, oavsett var du är. Dina fördelar Kontrollera statusen på ditt värmesystem Kontrollera driftområdet och ställ in önskad temperatur Schemalägg temperatur och driftområde Information om felkoder och dina inställningar syns direkt i appen. 17

3 FÖRDELAR Stor kyllkapacitet Integrerad funktion för aktiv kyla Kraftig kylkapacitet även vid mycket varma somrar. Aktiv kyla har dubbelt så stor kylkapacitet som passiv kyla Mycket effektiv kylning, låga driftskostnader. Aktiv kyla med en verkningsgrad som ligger i paritet med passiv kyla - EER upp till 23 Med tanke på vårt allt mer föränderliga och extrema väder blir det allt viktigare att kunna tillhandahålla ordentlig kylkapacitet för att ett behagligt inomhusklimat ska kunna upprätthållas året runt. Daikins aktiva kylfunktion har nästan dubbelt så stor kylkapacitet som passiv kyla. Tack vare detta kan vi upprätthålla en behaglig inomhustemperatur samtidigt som hög energieffektivitet (EER upp till 23). 7.0kW 60 W/m2 3.5kW 30 W/m2 1.2kW 10 W/m2 7kW kylkapacitet Daikin Aktiv kyla 3.75kW för 150m borrhål Konkurrenters Passiv kyla 18

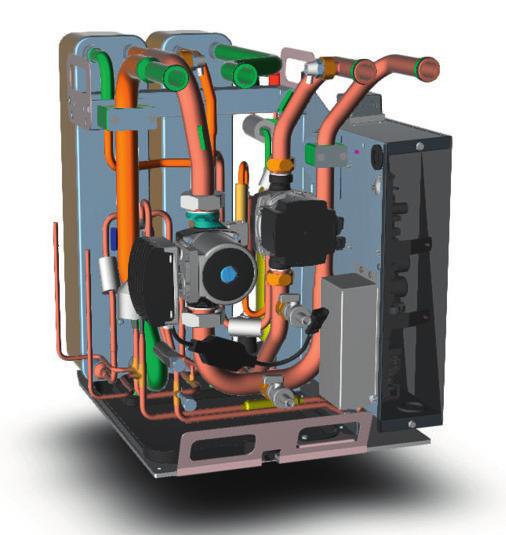

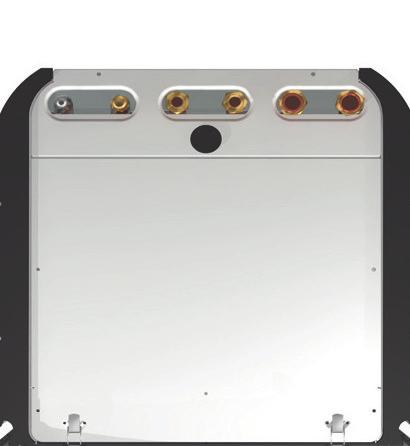

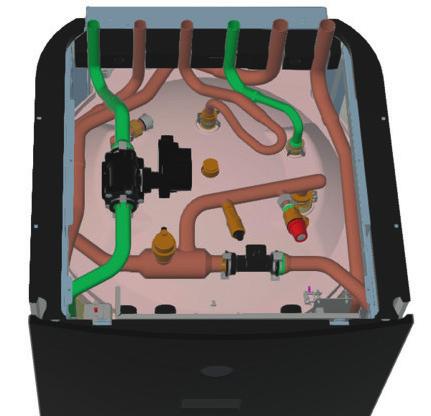

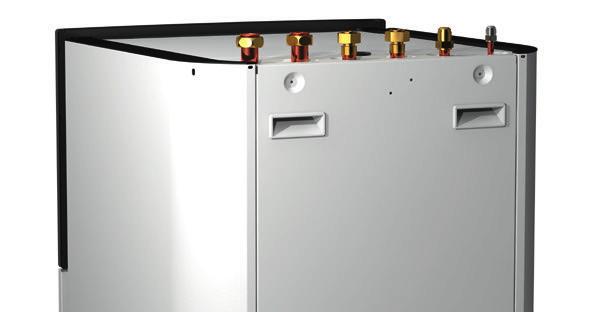

4 1880 mm Kompakta mått gör maskinen lätt att installera även i trånga utrymmen. Åtkomst till alla komponenter från framsidan samt ovanifrån. 650 mm BBR klar Inbyggd effektvakt (komplettera med strömtransformatorer) 600 mm 650 mm 600 mm Enkel att installera Alla röranslutningar är parkopplade för en enkel rördragning. Kopplingsplintarna till givare / e.t.c. finns bakom frontpanelen för snabb och enkel anslutning. Spänningskabeln är ansluten till maskinen och finns på baksidan. Anslutning för utomhusgivare samt LAN adapter är fördragna till maskinens baksida. Enheten behövs ej öppnas för de flesta installationerna. Enkel att transportera Vid behov kan maskinens vikt reduceras med 70 kg genom att kompressormodulen lyfts ut. All hydraulik återfinns på toppen av maskinen 3-vägsventil/avluftare / e.t.c. Anslutning för VVC är fördraget och hittas under topplåten. Inbyddga handtag på baksidan för lätt transport Kompressormodul Löstagbar kompressormodul för lättare transport i huset samt enklare service.. Framsida 19

5 EGSAX-D9W/WG Daikin bergvärmepump 18 ÅRS Markvärmepump för värme, kyla och varmvatten > Kompakt inomhusenhet med integrerad 180 l beredare > Aktiv kyla på värmebärarsidan > Varvtalsstyrd kompressor med brett effektområde > 9 kw inbyggd elpatron > Många inbyggda komponenter för snabb installation: >Säkerhetsventil >Digital manometer > Filter > Avtappningsventiler för värme och köldbärare > Lätt enhet med låg tyngdpunkt för enkel transport > Snabb varmvattenladdning tack vare hög effekt > Mycket hög årsverkningsgrad tack vare elektronisk expansionsventil > Köldbärartemperaturstyrning gör maskinen lämplig för grundare hål > Påfyllnadsats för köldbärare medföljer välj mellan klämring eller presskoppling >Lanseras preliminärt juni 2019 Tillbehör EGSAX10S18A9WG 3 års garanti + 3 års trygghetsförsäkring ingår. Möjlighet att förlänga försäkringen för upp till 18 års trygghet. Gäller konsumentmarknaden och garantiegistrerad produkt. BRC1HHDS WLAN- STYRNING VIA APP 65 C Artikelnr Benämning Pris/st BRC1HHDS/K/W Human control interface BRP069A62 Lan-adapter (light version) KRCS01-1 Inomhusgivare inkl. 12 m kabel EKRP1AHT Behovskort EKRP1HBA Kretskort för digitala ingångar SE Förhöjningssockel 200 mm Inomhusenhet EGSAX Vit Silvergrå 06D9W 10D9W 06D9WG 10D9WG Värmekapacitet Min-Nom-Max kw , ,5-10 Kylkapacitet Min-Nom-Max kw 3- Effektförbrukning Nom. kw 1,29 1,79 1,29 1,79 COP Nom. 4,63 4,74 4,63 4,74 Rumsuppvärmning P-design kw 6 8,5 6 8,5 SCOP kallt klimat SCOP 5,67/3,94 5,69/4,31 5,67/3,94 5,69/4,31 35 C/55 C Systemetikett A+++ Energimärkning kallt klimat Effektivitetsklass A++ SCOP medelklimat SCOP 5,5/3,94 5,44/4,01 5,5/3,94 5,44/4,01 35 C/55 C Systemetikett A+++ Energimärkning medelklimat Effektivitetsklass A++ Tappvattenvärmning Allmänt Tapprofil L Medelklimat ηs (årsverkningsgrad) % 107 Energiklass vattenvärmning A Dimensioner Höjd x Bredd x Djup mm 1880x600x650 Vikt kg 210 VVB Vattenvolym l 180 Max. temp. C 65 Värmeförlust kwh/24 h 1,2 Korrosionsskydd Pickling Elpatron Effekt kw 1/2/3/4/5/6/7/8/9 kw Värmebärare Framledning uppvärmning C 15~65 Framledning kompressordrift C 15~60 VB-flöde Min-Nom l/min 2,4- Framledning rumskyla C 5~22 Köldmedium Typ / GWP R32/675 Fyllning kg / TCO2eq 1,7/1150 Styrning Elektronisk expansionsventil Köldbärare KB-flöde Min-Nom-Max l/min Köldbärare Min-Max temperatur C -10 till +30 Anslutningar Köldbärare mm 28 Värmebärare mm 22 VVB mm 22 Ljudeffektsnivå Nom. dba Ljudtrycksnivå Nom. dba 28- Strömförsörjning Fas / Frekvens / Spänning Hz/V 3N~/50/400 Rek. avsäkring A 16 Lager Lagervara Pris (1) EWB/LWB 0 C/-3 C - LWC 35 C (DT=5 C) (2) EWB/LWB 0 C/-3 C - LWC 45 C (DT=5 C). Bergvärme *Anm: blå celler innehåller preliminära data 20
