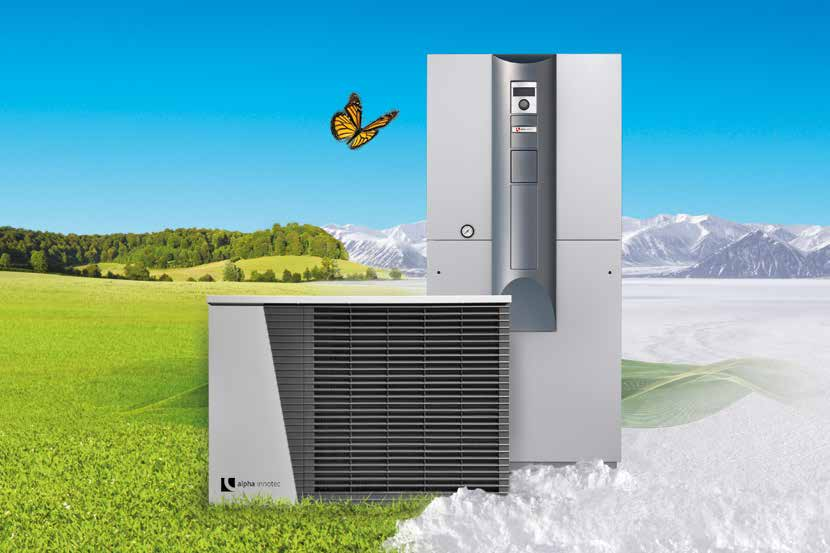

1 LUFT/VATTENVÄRMEPUMPAR alira Ett bättre sätt att utnyttja luftens energi!

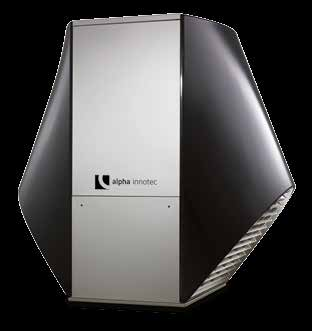

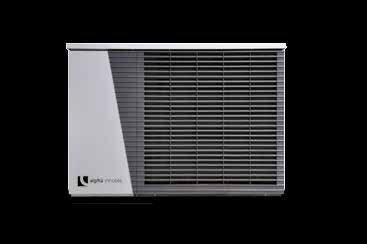

2 Mångsidig Dubbla luft/vattenvärmepumpar LWD 5 9 kw Stillfull Luft/vattenvärmepumpar LWA 7 31 kw Frekvensreglerad LW 160 H-A/V 5 14 kw alira uppställning utomhus Produktserier med många fördelar. Fördelar för husägaren Platssnål och flexibel uppställning Extremt tyst, hörs knappt när den är i drift Maximal effektivitet tack vare hög kapacitet Uppvärmning, kylning och varmvattenberedning kan göras med ett enda system Optiskt tilltalande design Långlivad och väderbeständig aluminiumfasad Fördelar för installatören Mycket bra effektkoefficienter upp till 3,8 Lätt transport och enkel installation som inte kräver något kyltekniskt certifikat. Som separat lösning eller i kombination med andra energialstrare Snabb och enkel idrifttagning med den interna idrifttagningshjälpen Flexibelt system många installations- och kombinationsmöjligheter (t. ex.med solceller, trä, gas etc.) Kan enkelt kaskadkopplas effekter på upp till 140 kw Många hydraulikkomponenter är redan integrerade Flexibel användning Optimal för sanering tack vare höga framledningstemperaturer 2 alpha innotec

3 Luft/vattenvärmepumpar uppställning utomhus Uppställning utomhus Håll värmen flexibelt och energieffektivt. alira luft/vattenvärmepumpar för uppställning utomhus är perfekta för hus utan källarvåning eller ger dig, tack vare den utomhusplacerade värmepumpen och den kompakta inomhusenheten, möjlighet att använda källarutrymmet till annat. Med dessa värmepumpar värmer du flexibelt och effektivt, både i form av stand alone-lösning eller i kombination med andra energialstrare. Mångsidig: Uppvärmning, kylning eller varmvattenberedning, allt efter behov. 70 C Värma, kyla, bereda varmvatten: alira LWD värmer pålitligt och effektivt och ger ett behagligt inomhusklimat även när det är mycket varmt ute. Framledningstemperaturer på upp till + 70 C och enkel integrering i befintliga anläggningar gör de dubbla luft/vattenvärmepumparna till givna val för nybyggnad, modernisering och sanering. Vare sig det gäller uppvärmning eller varmvattenberedning med hydrauliktornet Dual, eller som tillval kylning i kombination med hydraulikmodulen, går det enkelt att installera de inbördes avstämda och platssnåla systemkomponenterna. Stillfull: Både sparsam och kraftfull uppvärmning. 65 C Luft/vattenvärmepumparna i alira LWA-serien är en prisvärd lösning för praktiskt taget varje tillämpning. Med en bred produktportfölj för allt från enfamiljshus till industrifastigheter samt den valbara möjligheten till kaskadkoppling, kan varje krav uppfyllas och varje behov täckas. Systemet består av en värmepump uppställd utomhus och en särskilt kompakt inomhusenhet. Detta perfekt avstämda tillbehör inne i huset (hydrauliktorn, multifunktionsberedare etc.) gör att det inte bara går att värma miljövänligt, utan även bereda varmvatten. Den frekvensreglerade varianten ser dessutom till att bara den vattenmängd som behövs produceras. alpha innotec 3

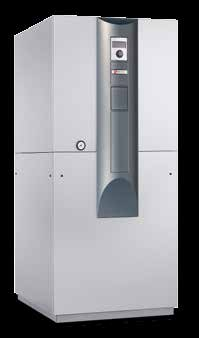

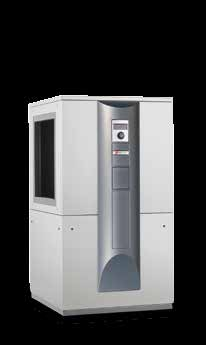

4 Kompakt Kompakta luft/vattenvärmepumpar LWC 6 12 kw Stark Luft/vattenvärmepumpar LW kw Frekvensreglerad LW 160 H/V 5 14 kw alira uppställning inomhus Produktserier med många fördelar Fördelar för husägaren Värme och varmvattenberedning i ett och samma system Mycket tyst i drift Optiskt rent och bullerdämpande luftkanalsystem för uppställning inomhus Luftenergin utnyttjas, även på små tomter App-/webbkompatibel kan styras från hela världen oavsett var du befinner dig Frekvensreglerad variant finns att få Litet utrymmesbehov, kompakt uppställning Fördelar för installatören Bred produktportfölj för allt från enfamiljshus till industrifastigheter Kan enkelt kaskadkopplas effekter på upp till 140 kw Installationsvänlig Plug & Heat Enkel att hantera tack vare kompakt uppställning Säker planering med inbördes avstämda komponenter Många kombinationsmöjligheter Luftriktning kan väljas på plats Komplett lösning för luftledning inkl. väggenomföring med innovativt luftkanalsystem Serviceåtkomst framifrån 4 alpha innotec

5 Luft/vattenvärmepumpar uppställning inomhus Extra tyst och kompakt. I nya hus eller saneringsobjekt: Produktportföljen för alira luft/vattenvärmepumpar för uppställning inomhus är flexibel och omfattande för alla krav och behov. Tack vare det perfekt avstämda luftkanalsystemet arbetar luft/vattenvärmepumparna som är uppställda inomhus särskilt tyst och garanterar också perfekt isolering och värmeisolering. Kompakt: Snabbt installerad. Många inbyggda komponenter. 60 C De kompakta luft/vattenvärmepumparna i alira LWC-serien uppfyller alla krav på bullernivåer tack vare sin bullerminimerande konstruktion och sitt perfekt avstämda luftkanalsystem. Särskilt på små tomter erbjuder systemet för uppställning inomhus den optimala lösningen för uppvärmning och varmvattenberedning. Eftersom viktiga komponenter för värmeinstallationen redan är integrerade (cirkulations- pump, expansionskärl, säkerhetsventil, omkopplingsventil för + 60 C varmvattenberedning, säkerhetskomponenter, elpatron, reglering etc.), behöver LWC med sin kompakt konstruktion bara ett litet utrymme i källaren och erbjuder dessutom en installationsvänlig lösning samt säker planering för installatören. Stark: Kraftig effekt och flexibel installation. 65 C Enheterna i alira LW-serien övertygar med sin innovativa konstruktion för nybyggnad och sanering. En omfattande produktportfölj ger installatören säkerhet i planeringen och en lösning som passar, oavsett objekt, användningsområde eller investeringsbudget. Installatören kan välja: Erbjuda en färdig lösning, eller planera systemet själv och genom sin arbetsinsats utforma lösningen individuellt. Effekt efter behov det är ledorden för LW-seriens frekvensreglerade variant. Tack vare den innovativa varvtalsregleringen anpassar sig denna värmepump hela tiden optimalt till den individuella förbrukningen och skapar därmed också bara den värmemängd som verkligen behövs. alpha innotec 5

6 Uppställning utomhus Tekniska data alira LWD 5 9 kw, 3 ~ 400 V Uppställning utomhus Uppställning utomhus Typ Kort bet. Artikelnummer Tillbehör som behövs för funktionen Prestandauppgifter vid A2 / W35 enligt EN Produkt Bullernivå Värmeeffekt COP Mått [mm] Vikt Värmeaggregat utomhus 6) i enhet med [kw] [db(a)] B x D x H [kg] regulator LWD 50A 1) HMD02 HMD1E 5,6 3, x 505 x A ++ LWD 70A 1) HMD02 HMD1E 7,7 3, x 505 x A ++ LWD 90A 1) HMD02 HMD1E 9,0 3, x 505 x A ++ LWD 50A/RX ** 1) HMD02 HMD1/RE 5,4 3, x 505 x A ++ LWD 70A/RX ** 1) HMD02 HMD1/RE 7,3 3, x 505 x A ++ LWD 50A 1) H1002 LWD 50A HMD2/(S)E 5,6 5,6 3,80 3, x 505 x A ++ LWD 70A 1) H1202 LWD 50A HMD2/(S)E 7,7 5,6 3,80 3, x 505 x A ++ LWD 70A 1) H1402 LWD 70A HMD2/(S)E 7,7 7,7 3,80 3, x 505 x A ++ LWD 90A 1) H1402 LWD 50A HMD2/(S)E 9,0 5,6 3,60 3, x 505 x A ++ LWD 90A 1) H1602 LWD 70A HMD2/(S)E 9,0 7,7 3,60 3, x 505 x A ++ LWD 90A 1) H1802 LWD 90A HMD2/(S)E 9,0 9,0 3,60 3, x 505 x A ++ LWD 50A/RX ** 1) H1002 LWD 50A/RX HMD2/R(S)E 5,4 5,4 3,69 3, x 505 x A ++ LWD 70A/RX ** 1) H1202 LWD 50A/RX HMD2/R(S)E 7,3 5,4 3,68 3, x 505 x A ++ LWD 70A/RX ** 1) H1402 LWD 70A/RX HMD2/R(S)E 7,3 7,3 3,68 3, x 505 x A ++ LWD 50A 1) HTD02 HTD 5,6 3, x 505 x A ++ * LWD 70A 1) HTD02 HTD 7,7 3, x 505 x A ++ * LWD 90A 1) HTD02 HTD 9,0 3, x 505 x A ++ * * Kombivärmeaggregat ** med integrerad kylning alira LWA 7 31 kw; frekvensreglerad 5 14 kw, 3 ~ 400 V Uppställning utomhus Uppställning utomhus Typ Kort bet. Artikelnummer Tillbehör som behövs för funktionen Prestandauppgifter vid A2 / W35 enligt EN Produkt Kompletteringsenhet Buller- Värmeeffekt COP Mått [mm] Vikt Värmeaggregat nivå utomhus 6) i enhet med [kw] [db(a)] B x D x H [kg] regulator LW 71A 3) LUX02 LUX 2.0 7,2 3, x 650 x A + LW 81A 3) LUX02 LUX 2.0 8,4 3, x 650 x A + LW 101A 2) LUX02 LUX 2.0 9,5 3, x 848 x A + LW 121A 2) LUX02 LUX ,8 3, x 746 x A ++ LW 140A 2) LUX02 LUX ,8 3, x 1050 x A ++ LW 180A 2) LUX02 LUX ,2 9,5 5) 3,60 3,80 5) x 1050 x A + LW 251A 2) LUX02 LUX ,0 13,2 5) 3,60 3,80 5) x 1258 x A + LW 310A 3) LUX02 LUX ,0 16,8 5) 3,50 3,60 5) x 1258 x A + LW 90A/RX ** 2) LUX02 LUX 2.0 9,4 3, x 848 x A + LW 140A/RX ** 2) LUX02 LUX ,8 3, x 1050 x A ++ LW 160H-A/V 4) LUX01 LUX 2.0 min. 4,9 max. 14,2 4,20 (dellast) min. 42 max x 1050 x A +++ LW 71A 3) HT102 HT1 7,2 3, x 650 x A + * LW 81A 3) HT102 HT1 8,4 3, x 650 x A + * LW 101A 2) HT202 HT2 9,5 3, x 848 x A + * LW 121A 2) HT202 HT2 11,8 3, x 746 x A ++ * LW 140A 2) HT202 HT2 13,8 3, x 1050 x A ++ * LW 180A 2) HT202 HT2 17,2 9,5 5) 3,60 3,80 5) x 1050 x A + * 1) Enheterna är fyllda med naturligt köldmedel R290 2) Enheterna är fyllda med fluorerad växthusgas R407C 3) Enheterna är fyllda med fluorerad växthusgas R404A 4) Enheterna är fyllda med fluorerad växthusgas R410A 5) Drift med kompressor 6) Enligt EN * Kombivärmeaggregat ** med integrerad kylning 6 alpha innotec

7 Tekniska data alira LWC 6 12 kw, 3 ~ 400 V Uppställning inomhus Typ Kort bet. Artikelnummer Prestandauppgifter vid A2 / W35 enligt EN Produkt Bullernivå Värmeeffekt COP Mått [mm] Vikt utomhus 6) Värmeaggregat i enhet med regulator [kw] [db(a)] B x D x H [kg] LWC 60 2) ,2 3, x 745 x A + LWC 80 2) ,0 3, x 745 x A ++ LWC 100 2) ,4 3, x 745 x A + LWC 120 3) ,9 3, x 745 x A + alira LW kw; frekvensreglerad 5 14 kw, 3 ~ 400 V Uppställning inomhus Typ Kort bet. Artikelnummer Prestandauppgifter vid A2 / W35 enligt EN Produkt Bullernivå Värmeeffekt COP Mått [mm] Vikt utomhus 6) Värmeaggregat i enhet med regulator [kw] [db(a)] B x D x H [kg] LW 101 2) ,5 3, x 846 x A + LW 121 2) ,8 3, x 746 x A ++ LW 140 2) ,8 3, x 1050 x A ++ LW 180 2) ,2 9,5 5) 3,60 3,80 5) x 1050 x A + LW 251 2) ,0 13,2 5) 3,60 3,80 5) x 1258 x A + LW 310 3) ,0 16,8 5) 3,50 3,60 5) x 1258 x A + LW 160H/V 4) min. 4,9 max. 14,2 4,20 (dellast) min. 40 max x 1050 x A +++ 1) Enheterna är fyllda med naturligt köldmedel R290 2) Enheterna är fyllda med fluorerad växthusgas R407C 3) Enheterna är fyllda med fluorerad växthusgas R404A 4) Enheterna är fyllda med fluorerad växthusgas R410A 5) Drift med kompressor 6) Enligt EN alpha innotec 7

8 Symbolförklaring. Uppställning utomhus 60 C Framledningstemperatur Smart Grid Ready Frekvensreglerad alpha home Ready Uppvärmning Redo för solceller Webb-/App-kompatibel Kylning Solvärme ( som exempel på valda enheter ur serien i kombination med regulator) ait-värmeteknik-sverige AB Mogatan Helsingborg Sverige T / F / E info@ait.se W alpha innotec ett varumärke tillhörande ait-deutschland GmbH alpha innotec 03/2016 Tekniska ändringar och ändringar av produktmått förbehållna.
