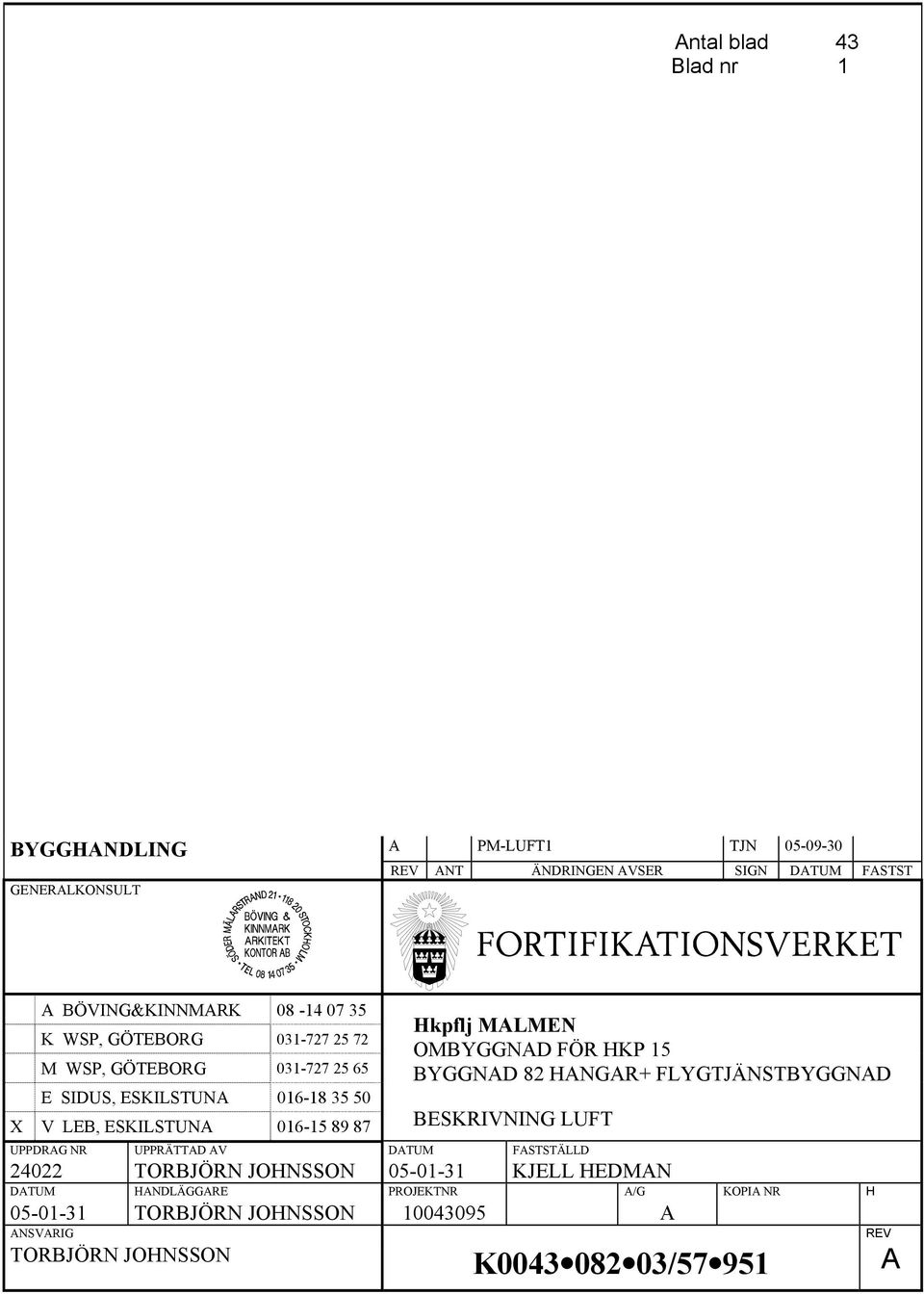

1 Antal blad 43 Blad nr 1 BYGGHANDLING A PM-LUFT1 TJN REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST GENERALKONSULT A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA X V LEB, ESKILSTUNA Hkpflj MALMEN OMBYGGNAD FÖR HKP 15 BYGGNAD 82 HANGAR+ FLYGTJÄNSTBYGGNAD BESKRIVNING LUFT UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM TORBJÖRN JOHNSSON HANDLÄGGARE PROJEKTNR KJELL HEDMAN A/G KOPIA NR H ANSVARIG TORBJÖRN JOHNSSON A TORBJÖRN JOHNSSON K / A REV

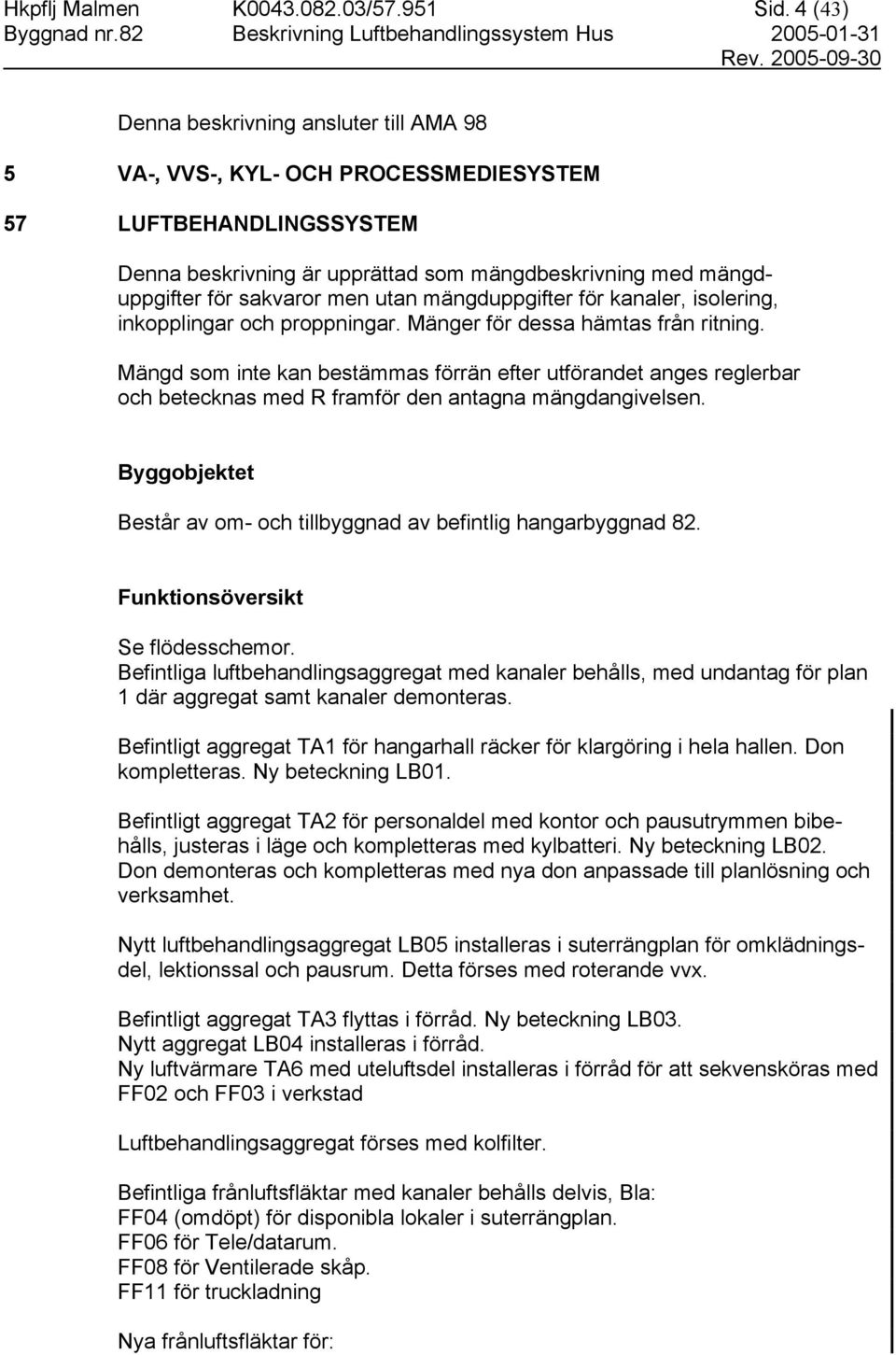

2 Hkpflj Malmen K / Sid. 4 (43) Denna beskrivning ansluter till AMA 98 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 57 LUFTBEHANDLINGSSYSTEM Denna beskrivning är upprättad som mängdbeskrivning med mängduppgifter för sakvaror men utan mängduppgifter för kanaler, isolering, inkopplingar och proppningar. Mänger för dessa hämtas från ritning. Mängd som inte kan bestämmas förrän efter utförandet anges reglerbar och betecknas med R framför den antagna mängdangivelsen. Byggobjektet Består av om- och tillbyggnad av befintlig hangarbyggnad 82. Funktionsöversikt Se flödesschemor. Befintliga luftbehandlingsaggregat med kanaler behålls, med undantag för plan 1 där aggregat samt kanaler demonteras. Befintligt aggregat TA1 för hangarhall räcker för klargöring i hela hallen. Don kompletteras. Ny beteckning LB01. Befintligt aggregat TA2 för personaldel med kontor och pausutrymmen bibehålls, justeras i läge och kompletteras med kylbatteri. Ny beteckning LB02. Don demonteras och kompletteras med nya don anpassade till planlösning och verksamhet. Nytt luftbehandlingsaggregat LB05 installeras i suterrängplan för omklädningsdel, lektionssal och pausrum. Detta förses med roterande vvx. Befintligt aggregat TA3 flyttas i förråd. Ny beteckning LB03. Nytt aggregat LB04 installeras i förråd. Ny luftvärmare TA6 med uteluftsdel installeras i förråd för att sekvensköras med FF02 och FF03 i verkstad Luftbehandlingsaggregat förses med kolfilter. Befintliga frånluftsfläktar med kanaler behålls delvis, Bla: FF04 (omdöpt) för disponibla lokaler i suterrängplan. FF06 för Tele/datarum. FF08 för Ventilerade skåp. FF11 för truckladning Nya frånluftsfläktar för:

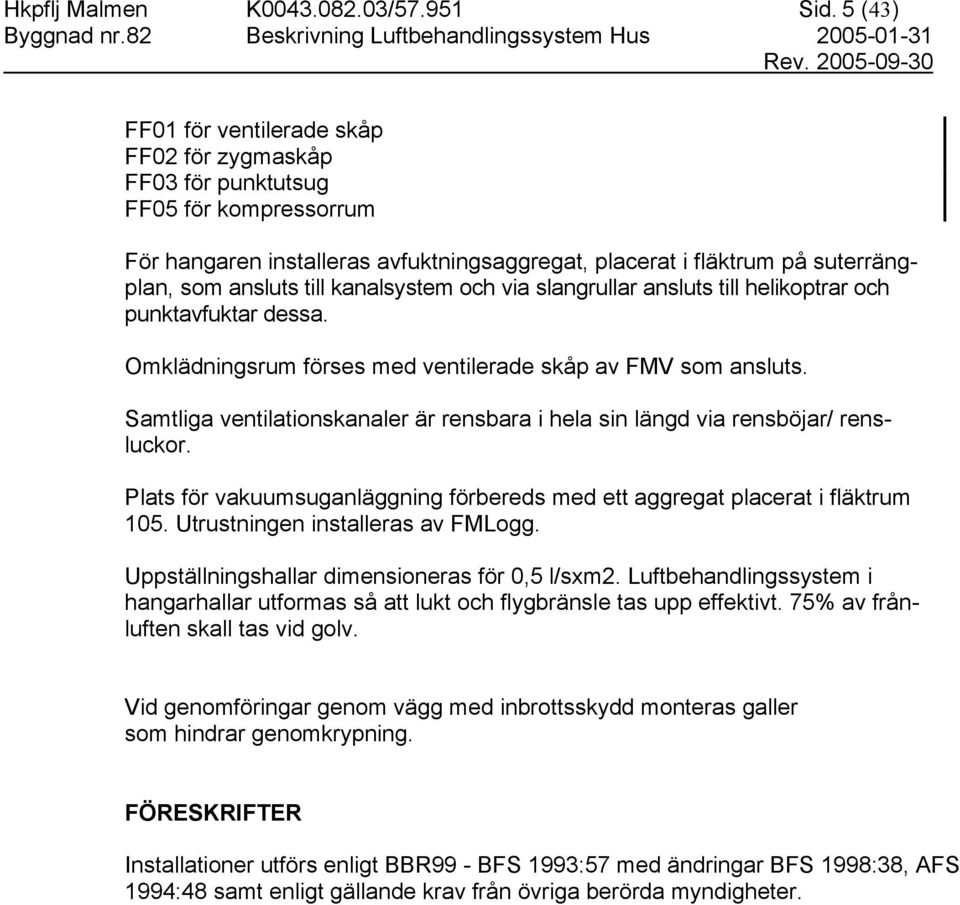

3 Hkpflj Malmen K / Sid. 5 (43) FF01 för ventilerade skåp FF02 för zygmaskåp FF03 för punktutsug FF05 för kompressorrum För hangaren installeras avfuktningsaggregat, placerat i fläktrum på suterrängplan, som ansluts till kanalsystem och via slangrullar ansluts till helikoptrar och punktavfuktar dessa. Omklädningsrum förses med ventilerade skåp av FMV som ansluts. Samtliga ventilationskanaler är rensbara i hela sin längd via rensböjar/ rensluckor. Plats för vakuumsuganläggning förbereds med ett aggregat placerat i fläktrum 105. Utrustningen installeras av FMLogg. Uppställningshallar dimensioneras för 0,5 l/sxm2. Luftbehandlingssystem i hangarhallar utformas så att lukt och flygbränsle tas upp effektivt. 75% av frånluften skall tas vid golv. Vid genomföringar genom vägg med inbrottsskydd monteras galler som hindrar genomkrypning. FÖRESKRIFTER Installationer utförs enligt BBR99 - BFS 1993:57 med ändringar BFS 1998:38, AFS 1994:48 samt enligt gällande krav från övriga berörda myndigheter.

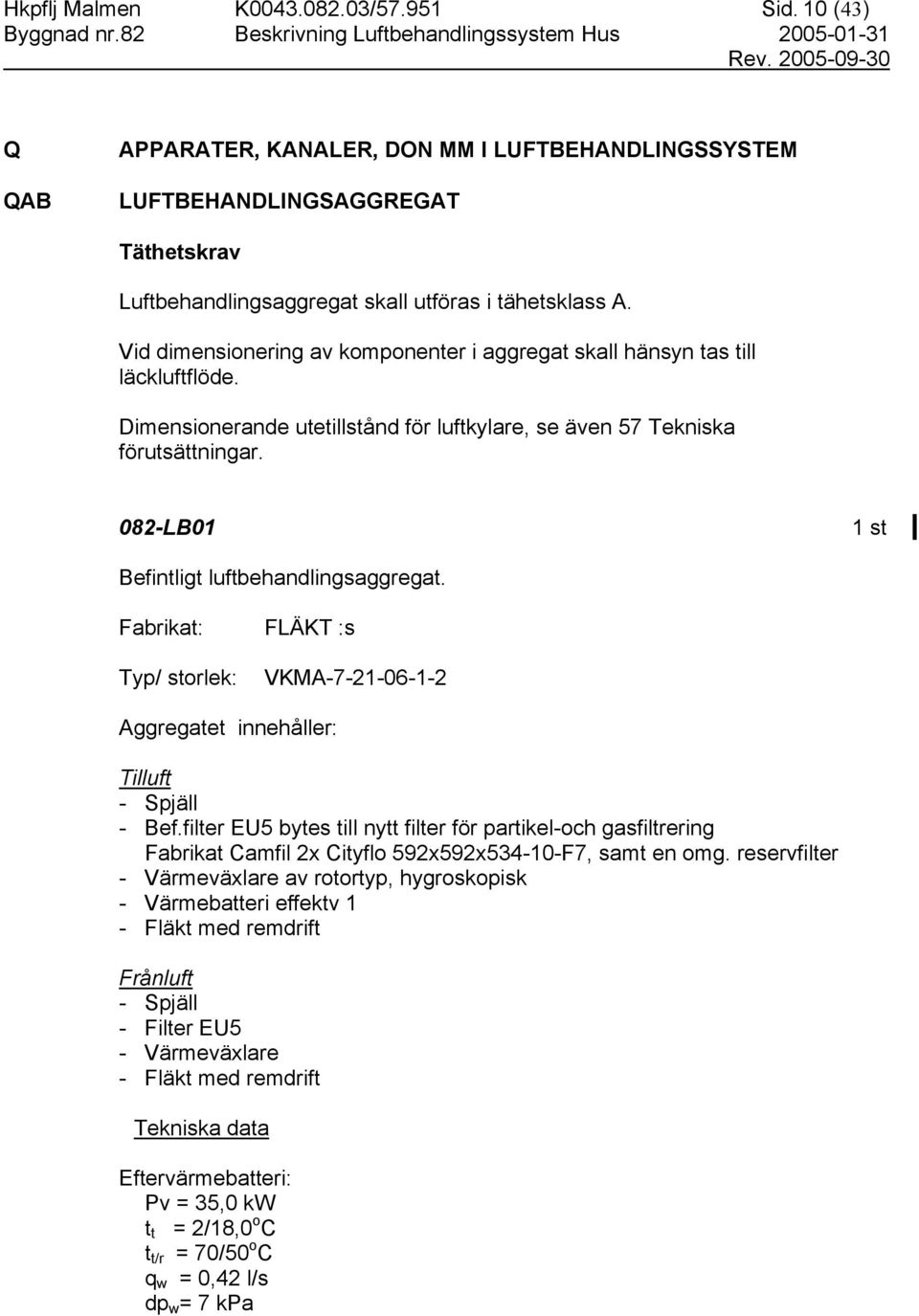

4 Hkpflj Malmen K / Sid. 10 (43) Q QAB APPARATER, KANALER, DON MM I LUFTBEHANDLINGSSYSTEM LUFTBEHANDLINGSAGGREGAT Täthetskrav Luftbehandlingsaggregat skall utföras i tähetsklass A. Vid dimensionering av komponenter i aggregat skall hänsyn tas till läckluftflöde. Dimensionerande utetillstånd för luftkylare, se även 57 Tekniska förutsättningar. 082-LB01 Befintligt luftbehandlingsaggregat. Fabrikat: FLÄKT :s VKMA Aggregatet innehåller: Tilluft - Bef.filter EU5 bytes till nytt filter för partikel-och gasfiltrering Fabrikat Camfil 2x Cityflo 592x592x F7, samt en omg. reservfilter - Värmeväxlare av rotortyp, hygroskopisk - Värmebatteri effektv 1 - Fläkt med remdrift Frånluft - Filter EU5 - Värmeväxlare - Fläkt med remdrift Eftervärmebatteri: Pv = 35,0 kw t t = 2/18,0 o C t t/r = 70/50 o C q w = 0,42 l/s dp w = 7 kpa

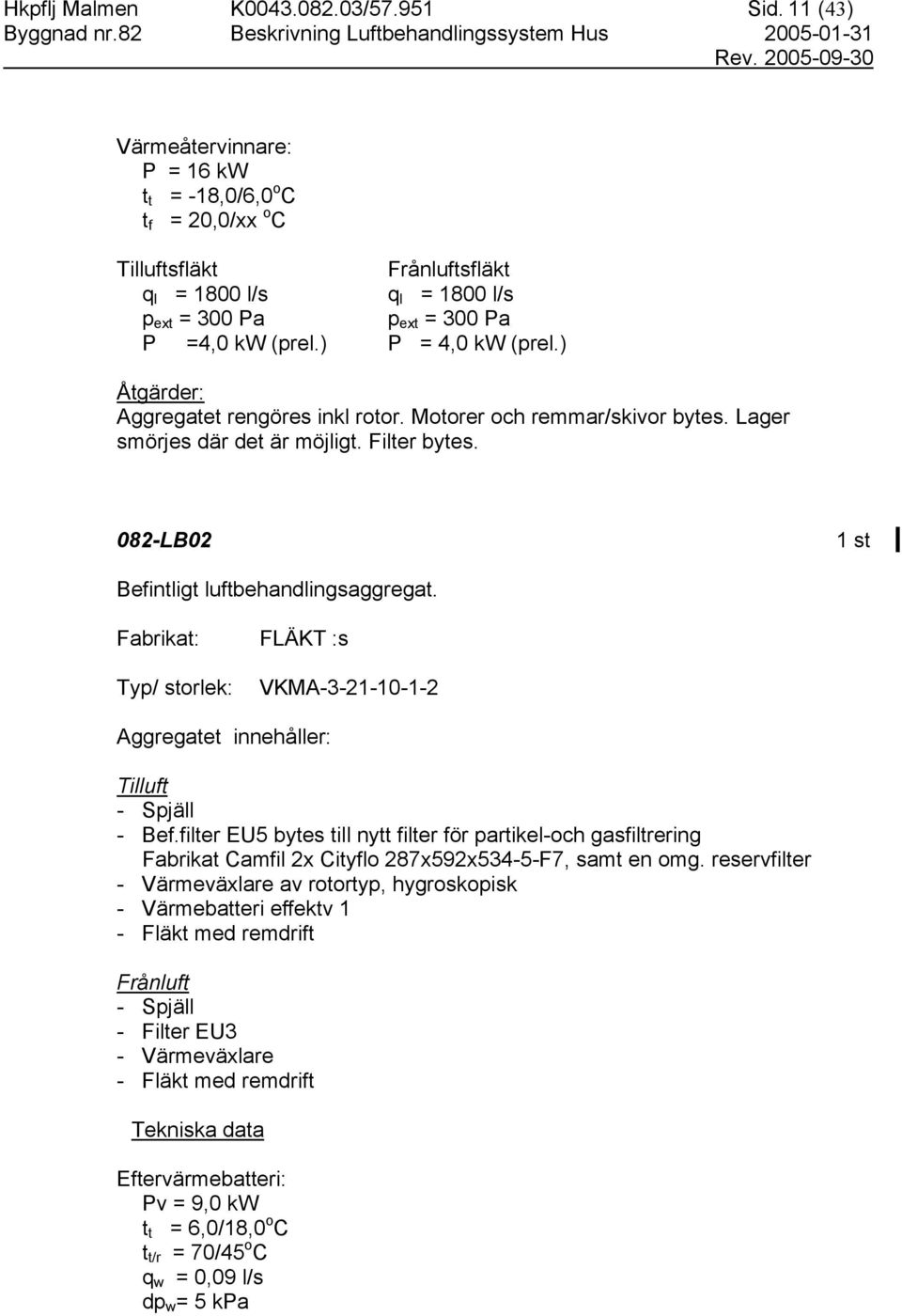

5 Hkpflj Malmen K / Sid. 11 (43) Värmeåtervinnare: P = 16 kw t t = -18,0/6,0 o C t f = 20,0/xx o C Tilluftsfläkt Frånluftsfläkt q l = 1800 l/s q l = 1800 l/s p ext = 300 Pa p ext = 300 Pa P =4,0 kw (prel.) P = 4,0 kw (prel.) Åtgärder: Aggregatet rengöres inkl rotor. Motorer och remmar/skivor bytes. Lager smörjes där det är möjligt. Filter bytes. 082-LB02 Befintligt luftbehandlingsaggregat. Fabrikat: FLÄKT :s VKMA Aggregatet innehåller: Tilluft - Bef.filter EU5 bytes till nytt filter för partikel-och gasfiltrering Fabrikat Camfil 2x Cityflo 287x592x534-5-F7, samt en omg. reservfilter - Värmeväxlare av rotortyp, hygroskopisk - Värmebatteri effektv 1 - Fläkt med remdrift Frånluft - Filter EU3 - Värmeväxlare - Fläkt med remdrift Eftervärmebatteri: Pv = 9,0 kw t t = 6,0/18,0 o C t t/r = 70/45 o C q w = 0,09 l/s dp w = 5 kpa

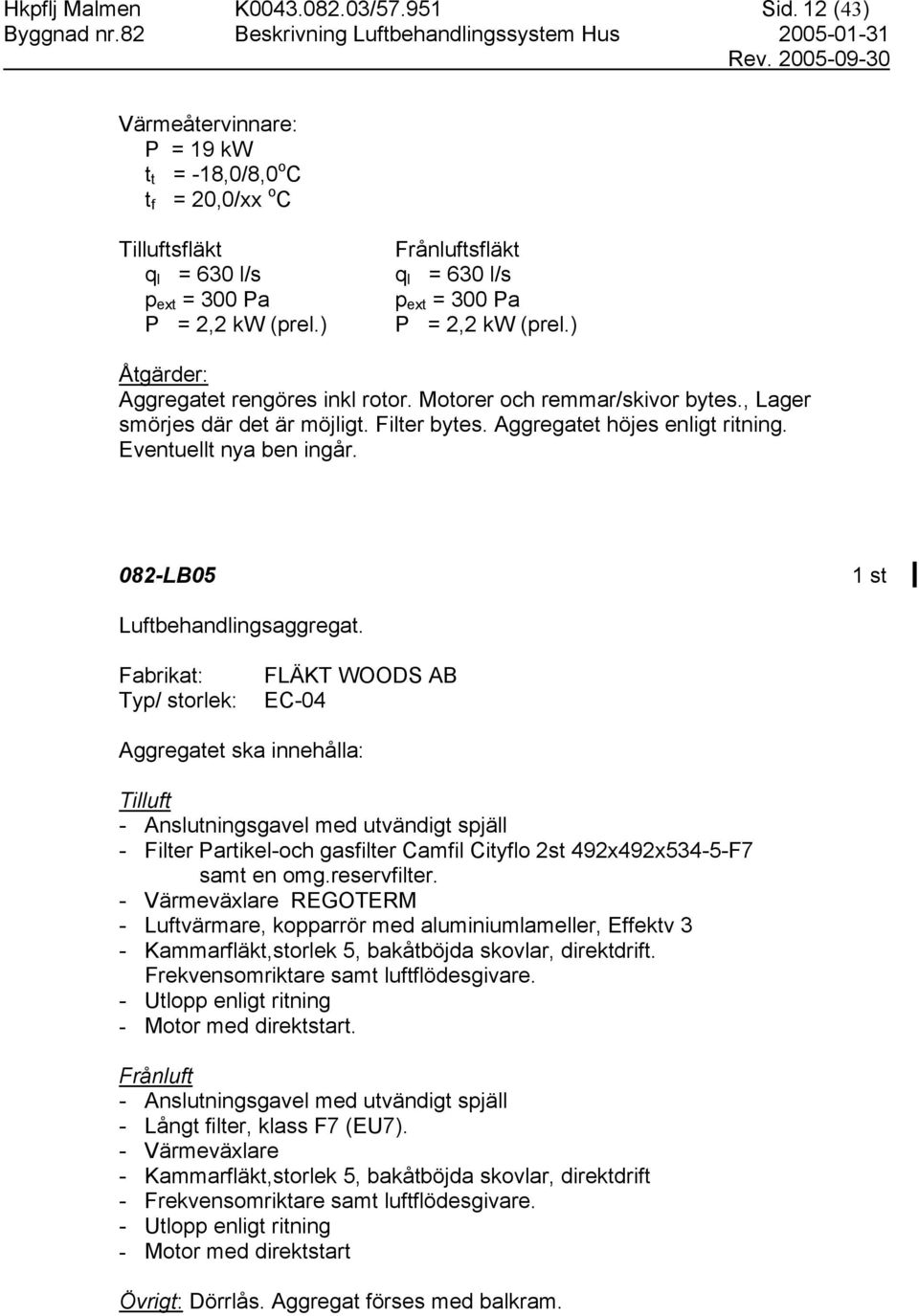

6 Hkpflj Malmen K / Sid. 12 (43) Värmeåtervinnare: P = 19 kw t t = -18,0/8,0 o C t f = 20,0/xx o C Tilluftsfläkt q l = 630 l/s p ext = 300 Pa P = 2,2 kw (prel.) Frånluftsfläkt q l = 630 l/s p ext = 300 Pa P = 2,2 kw (prel.) Åtgärder: Aggregatet rengöres inkl rotor. Motorer och remmar/skivor bytes., Lager smörjes där det är möjligt. Filter bytes. Aggregatet höjes enligt ritning. Eventuellt nya ben ingår. 082-LB05 Luftbehandlingsaggregat. Fabrikat: FLÄKT WOODS AB EC-04 Aggregatet ska innehålla: Tilluft - Anslutningsgavel med utvändigt spjäll - Filter Partikel-och gasfilter Camfil Cityflo 2st 492x492x534-5-F7 samt en omg.reservfilter. - Värmeväxlare REGOTERM - Luftvärmare, kopparrör med aluminiumlameller, Effektv 3 - Kammarfläkt,storlek 5, bakåtböjda skovlar, direktdrift. Frekvensomriktare samt luftflödesgivare. - Utlopp enligt ritning - Motor med direktstart. Frånluft - Anslutningsgavel med utvändigt spjäll - Långt filter, klass F7 (EU7). - Värmeväxlare - Kammarfläkt,storlek 5, bakåtböjda skovlar, direktdrift - Frekvensomriktare samt luftflödesgivare. - Utlopp enligt ritning - Motor med direktstart Övrigt: Dörrlås. Aggregat förses med balkram.

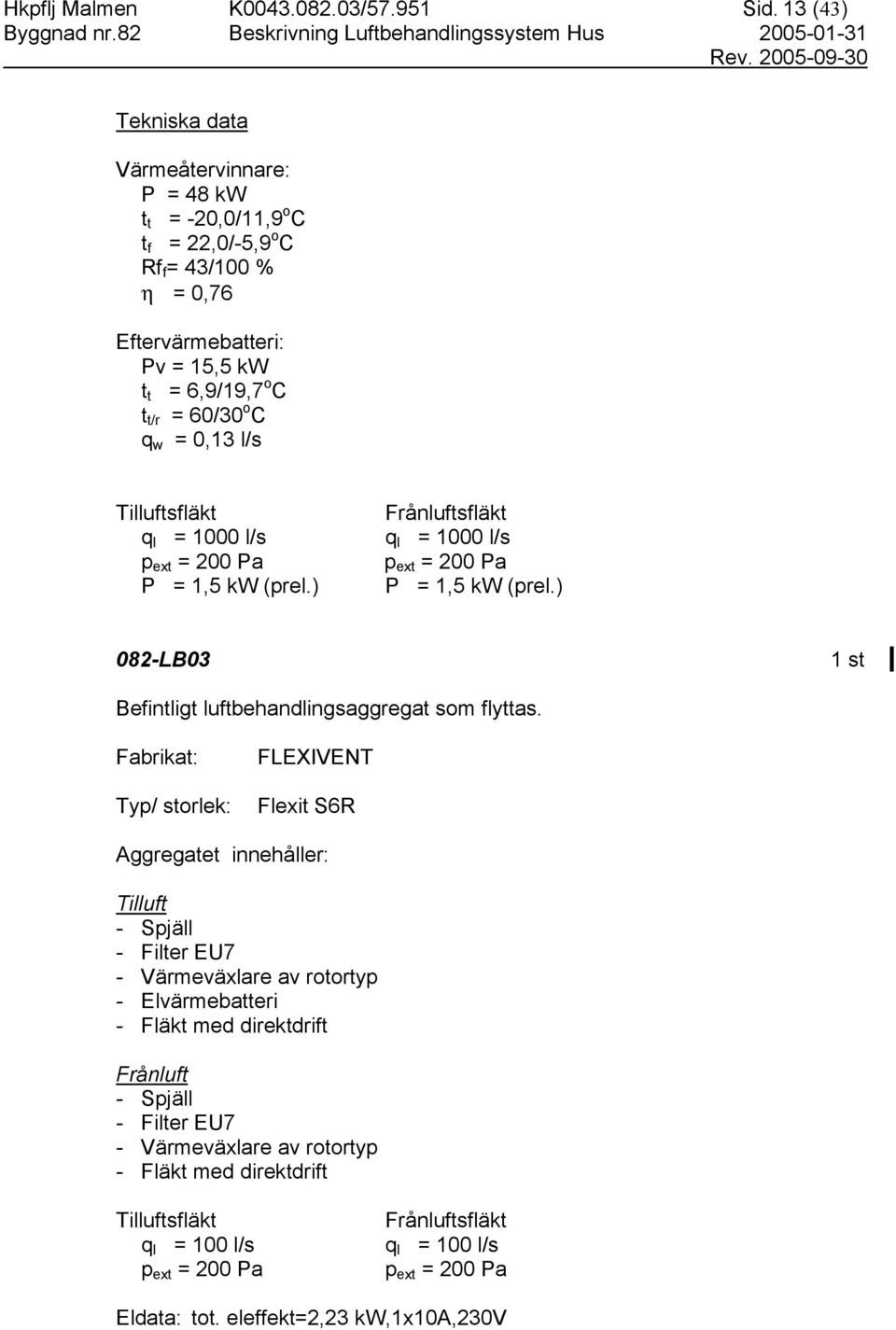

7 Hkpflj Malmen K / Sid. 13 (43) Värmeåtervinnare: P = 48 kw t t = -20,0/11,9 o C t f = 22,0/-5,9 o C Rf f = 43/100 % η = 0,76 Eftervärmebatteri: Pv = 15,5 kw t t = 6,9/19,7 o C t t/r = 60/30 o C q w = 0,13 l/s Tilluftsfläkt q l = 1000 l/s p ext = 200 Pa P = 1,5 kw (prel.) Frånluftsfläkt q l = 1000 l/s p ext = 200 Pa P = 1,5 kw (prel.) 082-LB03 Befintligt luftbehandlingsaggregat som flyttas. Fabrikat: FLEXIVENT Flexit S6R Aggregatet innehåller: Tilluft - Filter EU7 - Värmeväxlare av rotortyp - Elvärmebatteri - Fläkt med direktdrift Frånluft - Filter EU7 - Värmeväxlare av rotortyp - Fläkt med direktdrift Tilluftsfläkt q l = 100 l/s p ext = 200 Pa Frånluftsfläkt q l = 100 l/s p ext = 200 Pa Eldata: tot. eleffekt=2,23 kw,1x10a,230v

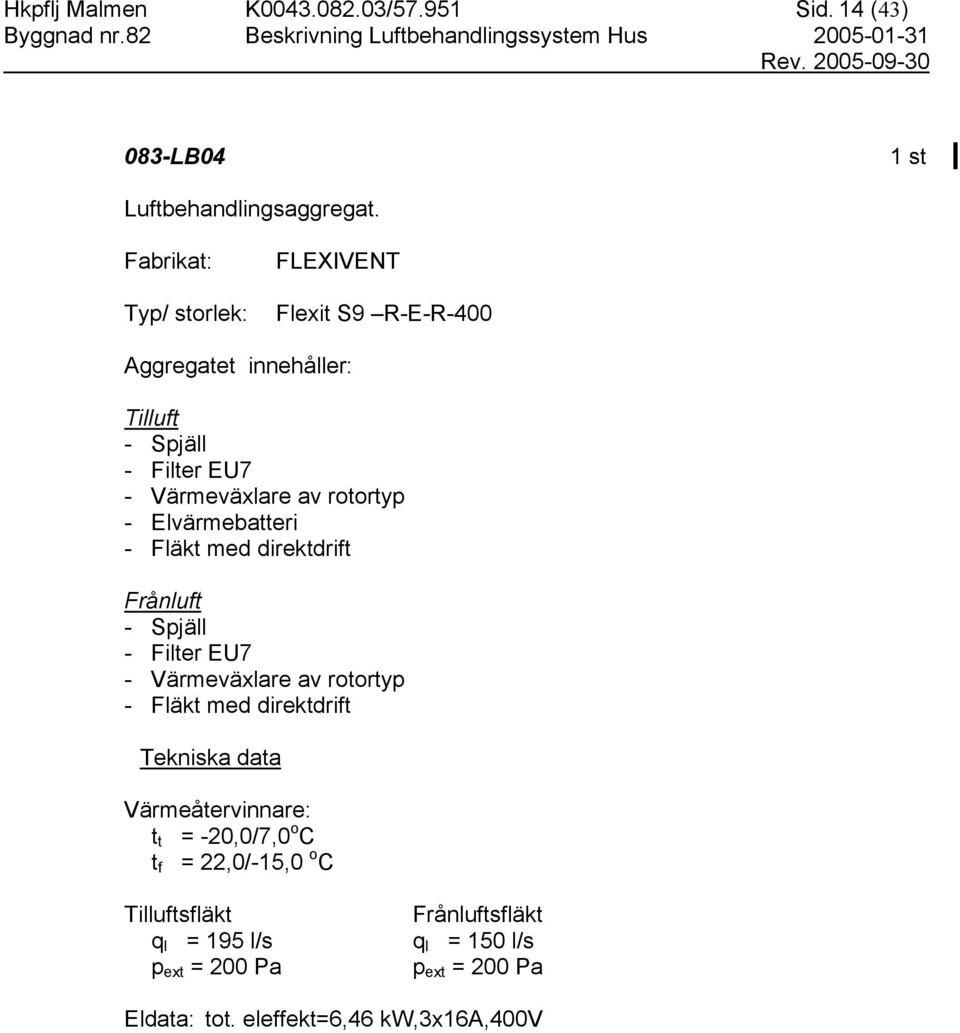

8 Hkpflj Malmen K / Sid. 14 (43) 083-LB04 Luftbehandlingsaggregat. Fabrikat: FLEXIVENT Flexit S9 R-E-R-400 Aggregatet innehåller: Tilluft - Filter EU7 - Värmeväxlare av rotortyp - Elvärmebatteri - Fläkt med direktdrift Frånluft - Filter EU7 - Värmeväxlare av rotortyp - Fläkt med direktdrift Värmeåtervinnare: t t = -20,0/7,0 o C t f = 22,0/-15,0 o C Tilluftsfläkt q l = 195 l/s p ext = 200 Pa Frånluftsfläkt q l = 150 l/s p ext = 200 Pa Eldata: tot. eleffekt=6,46 kw,3x16a,400v

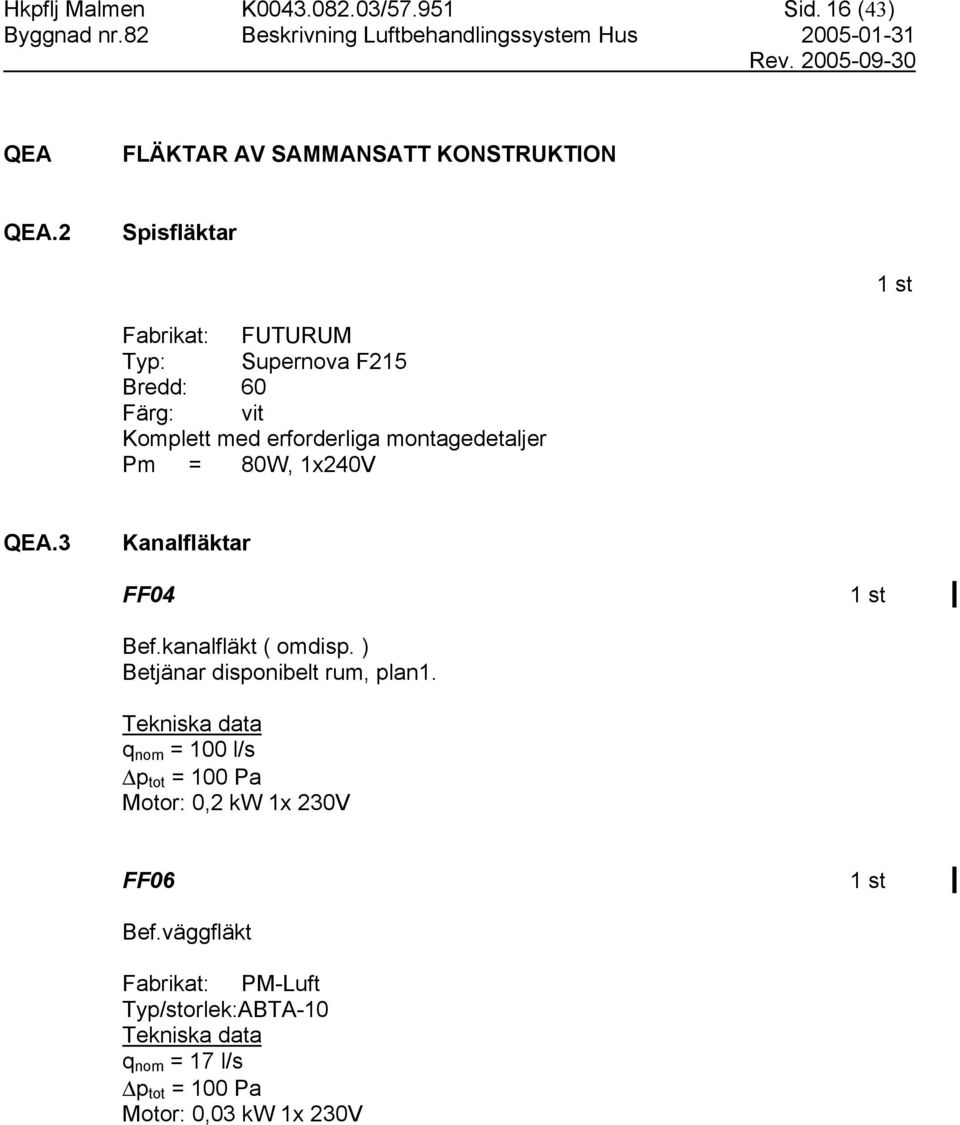

9 Hkpflj Malmen K / Sid. 16 (43) QEA FLÄKTAR AV SAMMANSATT KONSTRUKTION QEA.2 Spisfläktar Fabrikat: FUTURUM Typ: Supernova F215 Bredd: 60 Färg: vit Komplett med erforderliga montagedetaljer Pm = 80W, 1x240V QEA.3 Kanalfläktar FF04 Bef.kanalfläkt ( omdisp. ) Betjänar disponibelt rum, plan1. q nom = 100 l/s p tot = 100 Pa Motor: 0,2 kw 1x 230V FF06 Bef.väggfläkt Fabrikat: PM-Luft Typ/storlek:ABTA-10 q nom = 17 l/s p tot = 100 Pa Motor: 0,03 kw 1x 230V

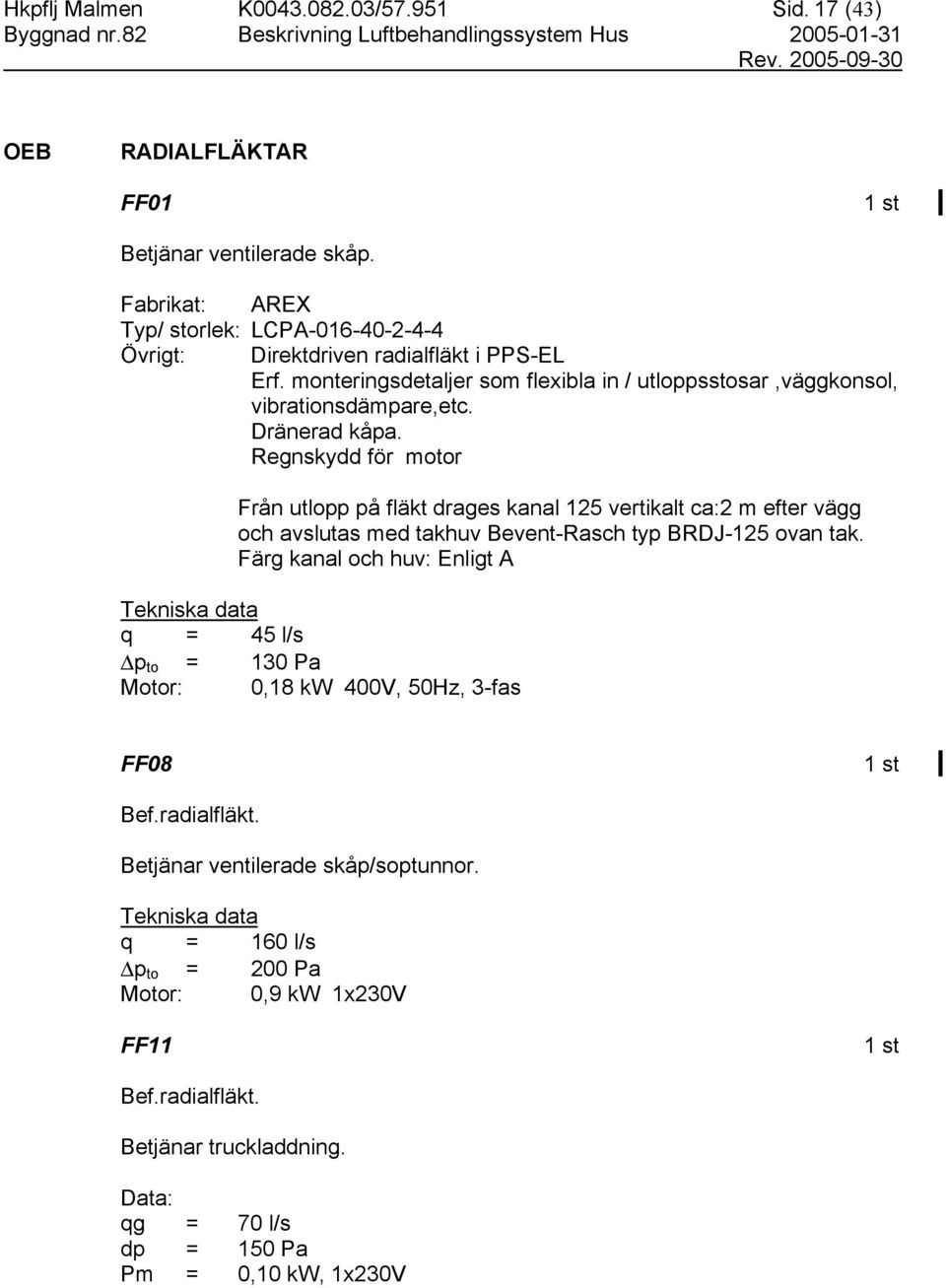

10 Hkpflj Malmen K / Sid. 17 (43) OEB RADIALFLÄKTAR FF01 Betjänar ventilerade skåp. Fabrikat: AREX LCPA Övrigt: Direktdriven radialfläkt i PPS-EL Erf. monteringsdetaljer som flexibla in / utloppsstosar,väggkonsol, vibrationsdämpare,etc. Dränerad kåpa. Regnskydd för motor Från utlopp på fläkt drages kanal 125 vertikalt ca:2 m efter vägg och avslutas med takhuv Bevent-Rasch typ BRDJ-125 ovan tak. Färg kanal och huv: Enligt A q = 45 l/s p to = 130 Pa Motor: 0,18 kw 400V, 50Hz, 3-fas FF08 Bef.radialfläkt. Betjänar ventilerade skåp/soptunnor. q = 160 l/s p to = 200 Pa Motor: 0,9 kw 1x230V FF11 Bef.radialfläkt. Betjänar truckladdning. Data: qg = 70 l/s dp = 150 Pa Pm = 0,10 kw, 1x230V

11 Hkpflj Malmen K / Sid. 18 (43) FF02 Betjänar Zygmaskåp. Fabrikat: AREX LCPR Övrigt: Direktdriven radialfläkt i PPS-EL Erf. monteringsdetaljer som flexibla in / utloppsstosar,väggkonsol, vibrationsdämpare,etc. Dränerad kåpa. Regnskydd för motor Från utlopp på fläkt drages kanal 315 vertikalt ca: 2 m efter vägg och avslutas med takhuv Bevent-Rasch typ BRDJ-315 ovan tak. Färg kanal och huv: Enligt A q nom = 470 l/s p tot = 250 Pa Motor: 0,55 kw 400V, 50Hz, 3-fas FF03 Betjänar punktutsug. Fabrikat: Fumex F med dränagehål Ytbehandling i miljöklass M3 för utomhusmontage. Färg: Förses med regnskydd för motor. Övrigt Komplett med rörstativ, motor inkl. erf.monteringsdetaljer. Fläkten monteras på väggkonsol ingående i BE. Från utlopp på fläkt drages kanal 200 vertikalt ca:2 m efter vägg och avslutas med takhuv Bevent-Rasch typ BRDJ-200 ovan tak. Färg kanal och huv: Enligt A q nom = 270 l/s p tot = 1200 Pa Motor: 0,55 kw 400V, 3-fas Övrigt I rum 229 monteras punktutsugsarm inklusive sugdon. Fabrikat: Fumex : RZ4500l Slangdim: 160 Montagehöjd: 2500 över golv

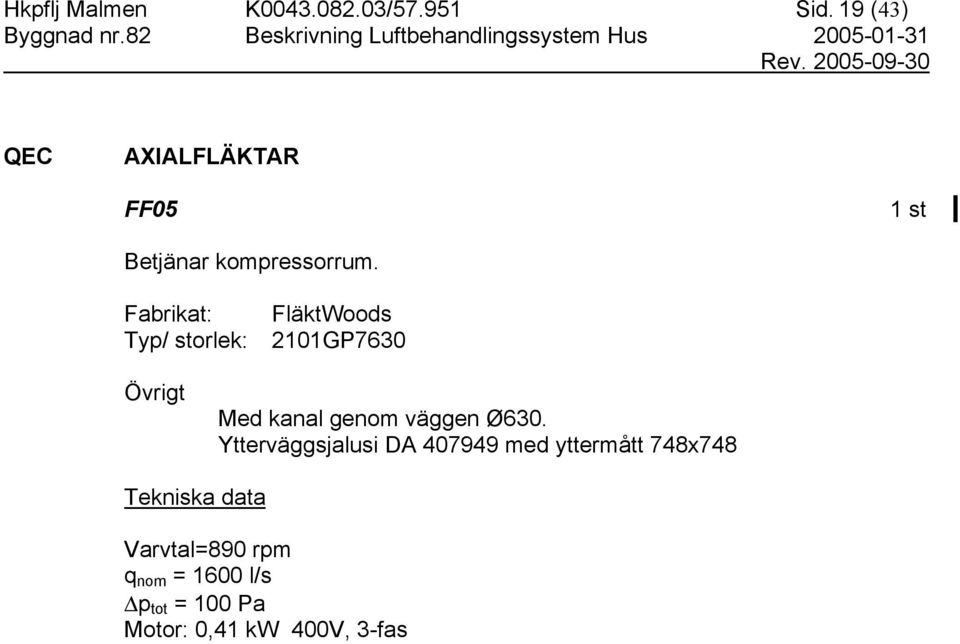

12 Hkpflj Malmen K / Sid. 19 (43) QEC AXIALFLÄKTAR FF05 Betjänar kompressorrum. Fabrikat: FläktWoods 2101GP7630 Övrigt Med kanal genom väggen Ø630. Ytterväggsjalusi DA med yttermått 748x748 Varvtal=890 rpm q nom = 1600 l/s p tot = 100 Pa Motor: 0,41 kw 400V, 3-fas

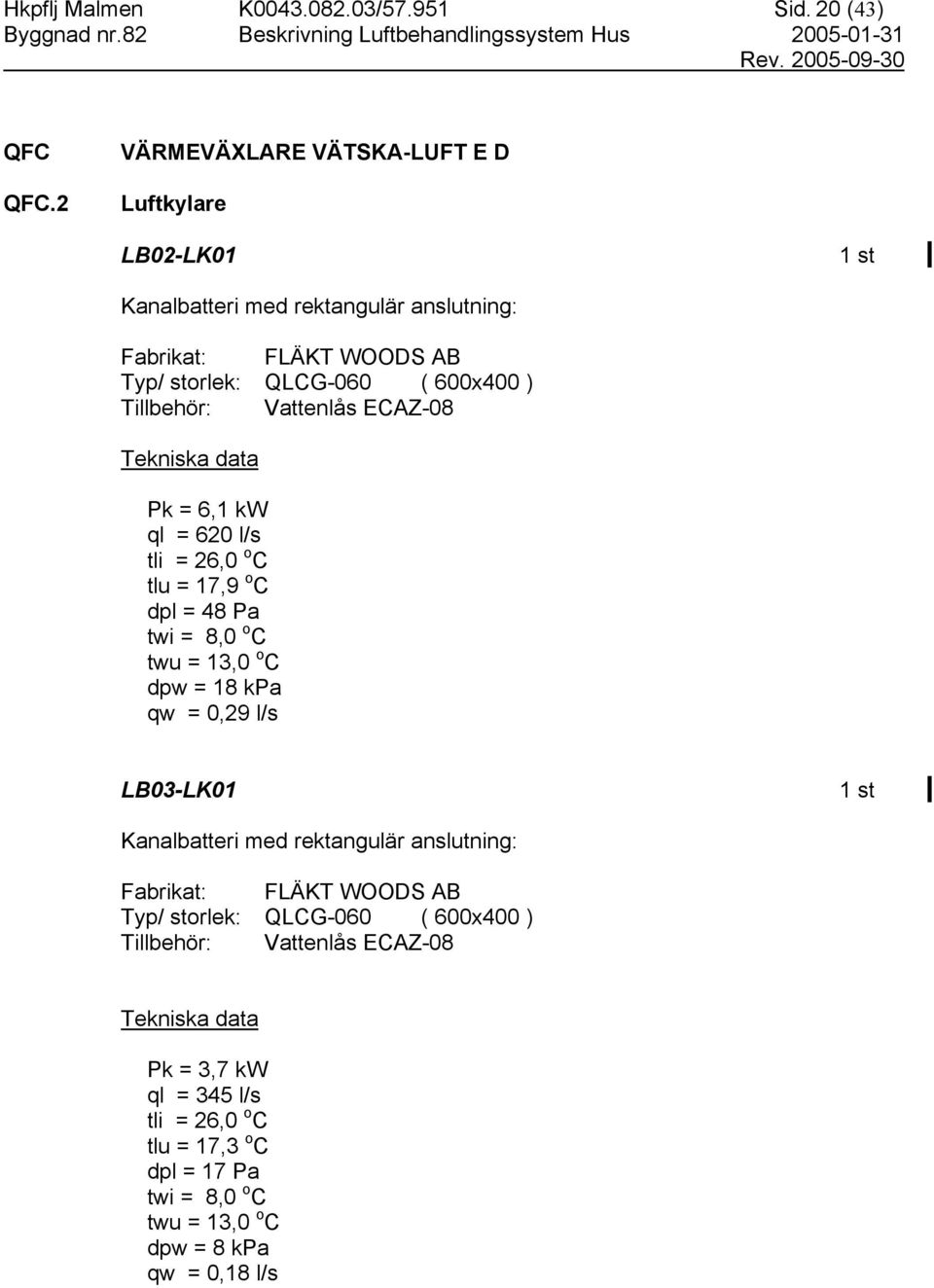

13 Hkpflj Malmen K / Sid. 20 (43) QFC QFC.2 VÄRMEVÄXLARE VÄTSKA-LUFT E D Luftkylare LB02-LK01 Kanalbatteri med rektangulär anslutning: Fabrikat: FLÄKT WOODS AB QLCG-060 ( 600x400 ) Tillbehör: Vattenlås ECAZ-08 Pk = 6,1 kw ql = 620 l/s tli = 26,0 o C tlu = 17,9 o C dpl = 48 Pa twi = 8,0 o C twu = 13,0 o C dpw = 18 kpa qw = 0,29 l/s LB03-LK01 Kanalbatteri med rektangulär anslutning: Fabrikat: FLÄKT WOODS AB QLCG-060 ( 600x400 ) Tillbehör: Vattenlås ECAZ-08 Pk = 3,7 kw ql = 345 l/s tli = 26,0 o C tlu = 17,3 o C dpl = 17 Pa twi = 8,0 o C twu = 13,0 o C dpw = 8 kpa qw = 0,18 l/s
