Frecolair 14 LUFTMÄNGD: m 3 /h

Transkript

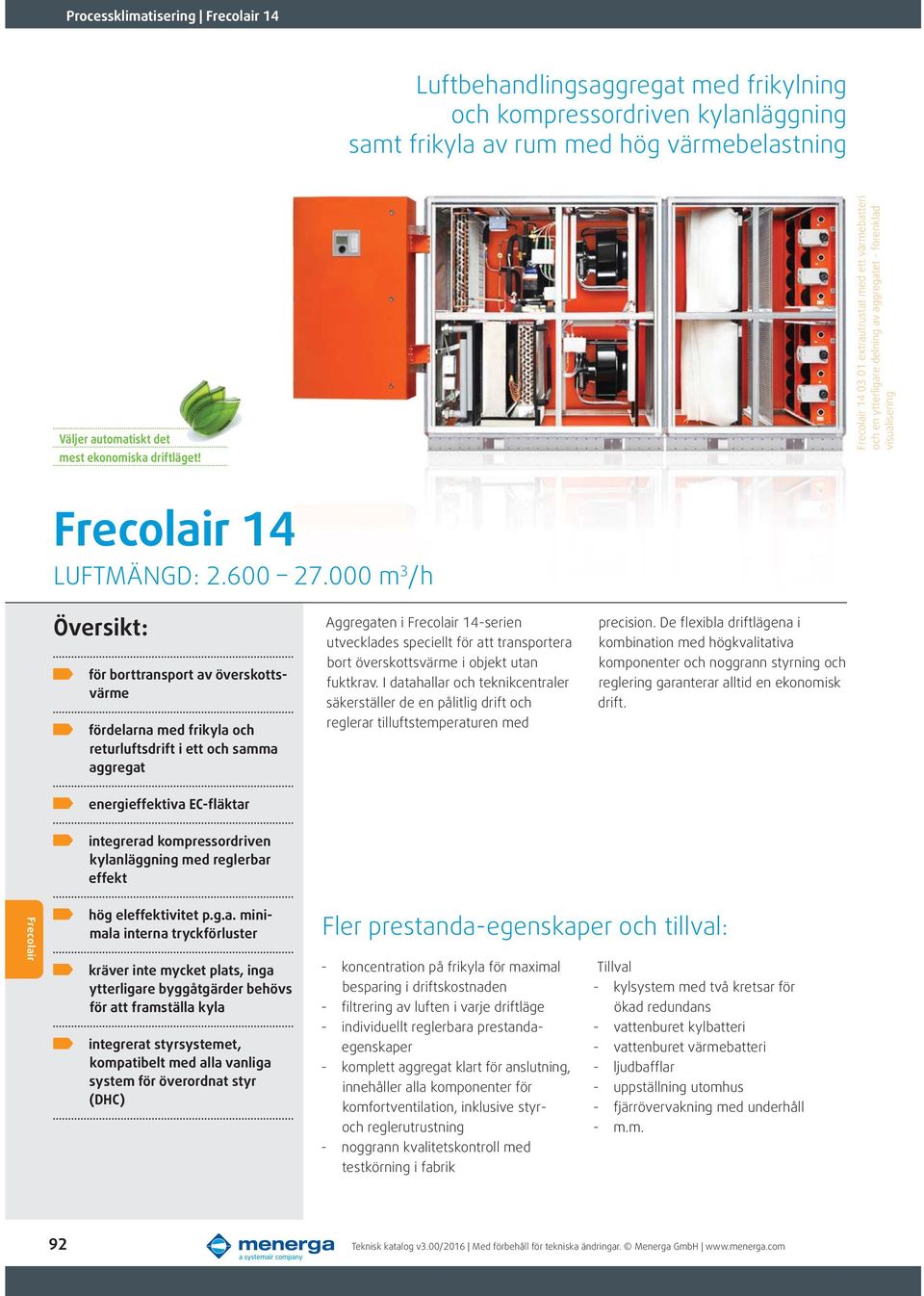

1 Luftbehandlingsaggregat med frikylning och kompressordriven kylanläggning samt frikyla av rum med hög värmebelastning äljer automatiskt det mest ekonomiska driftläget! extrautrustat med ett värmebatteri och en ytterligare delning av aggregatet - förenklad visualisering 14 LUFTMÄNGD: m 3 /h Översikt: för borttransport av överskottsvärme fördelarna med frikyla och returluftsdrift i ett och samma aggregat Aggregaten i 14-serien utvecklades speciellt för att transportera bort överskottsvärme i objekt utan fuktkrav. I datahallar och teknikcentraler säkerställer de en pålitlig drift och reglerar tilluftstemperaturen med precision. De flexibla driftlägena i kombination med högkvalitativa komponenter och noggrann styrning och reglering garanterar alltid en ekonomisk drift. energieffektiva EC-fläktar integrerad kompressordriven kylanläggning med reglerbar effekt hög eleffektivitet p.g.a. minimala interna tryckförluster kräver inte mycket plats, inga ytterligare byggåtgärder behövs för att framställa kyla integrerat styrsystemet, kompatibelt med alla vanliga system för överordnat styr (DHC) Fler prestanda-egenskaper och tillval: - koncentration på frikyla för maximal besparing i driftskostnaden - filtrering av luften i varje driftläge - individuellt reglerbara prestandaegenskaper - komplett aggregat klart för anslutning, innehåller alla komponenter för komfortventilation, inklusive styroch reglerutrustning - noggrann kvalitetskontroll med testkörning i fabrik Tillval - kylsystem med två kretsar för ökad redundans - vattenburet kylbatteri - vattenburet värmebatteri - ljudbafflar - uppställning utomhus - fjärrövervakning med underhåll - m.m. 92

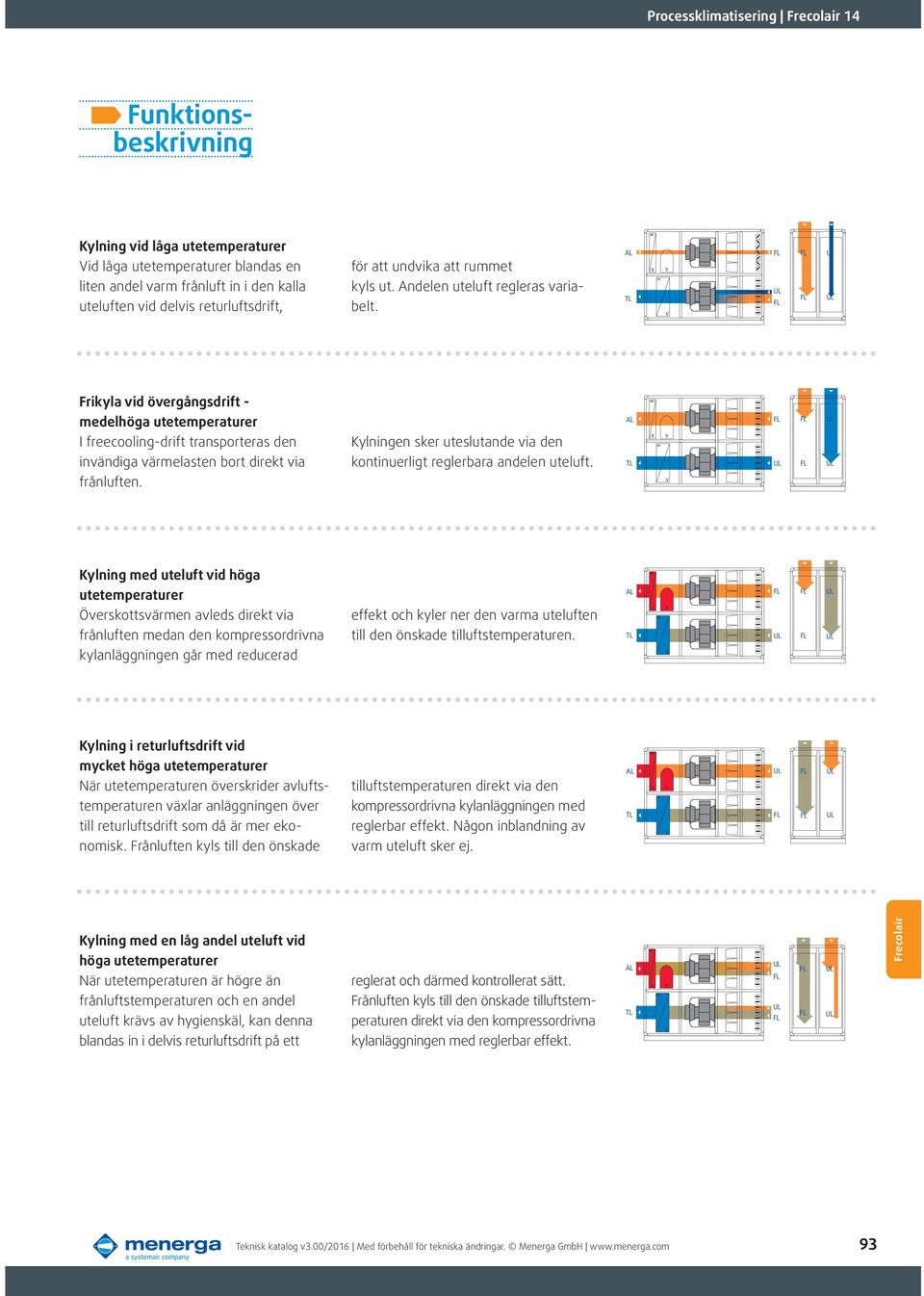

2 Funktionsbeskrivning ylning vid låga utetemperaturer id låga utetemperaturer blandas en liten andel varm frånluft in i den kalla uteluften vid delvis returluftsdrift, för att undvika att rummet kyls ut. Andelen uteluft regleras variabelt. Frikyla vid övergångsdrift - medelhöga utetemperaturer I freecooling-drift transporteras den invändiga värmelasten bort direkt via frånluften. ylningen sker uteslutande via den kontinuerligt reglerbara andelen uteluft. ylning med uteluft vid höga utetemperaturer Överskottsvärmen avleds direkt via frånluften medan den kompressordrivna kylanläggningen går med reducerad effekt och kyler ner den varma uteluften till den önskade tilluftstemperaturen. ylning i returluftsdrift vid mycket höga utetemperaturer När utetemperaturen överskrider avluftstemperaturen växlar anläggningen över till returluftsdrift som då är mer ekonomisk. Frånluften kyls till den önskade tilluftstemperaturen direkt via den kompressordrivna kylanläggningen med reglerbar effekt. Någon inblandning av varm uteluft sker ej. ylning med en låg andel uteluft vid höga utetemperaturer När utetemperaturen är högre än frånluftstemperaturen och en andel uteluft krävs av hygienskäl, kan denna blandas in i delvis returluftsdrift på ett reglerat och därmed kontrollerat sätt. Frånluften kyls till den önskade tilluftstemperaturen direkt via den kompressordrivna kylanläggningen med reglerbar effekt. 93

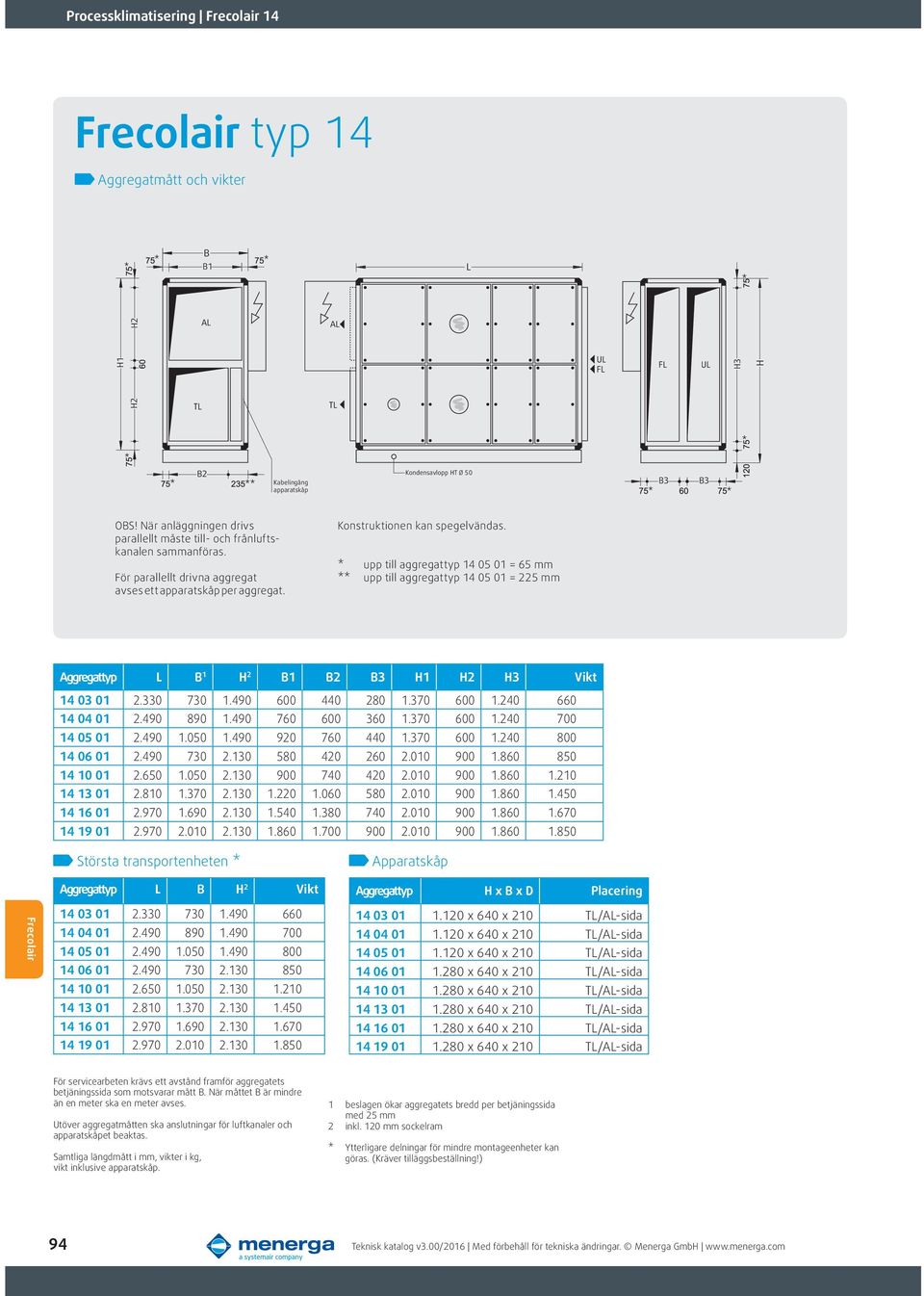

3 typ 14 Aggregatmått och vikter B B1 L H1 H3 H B2 abel ondensa HT Ø 50 B3 B3 OBS! När anläggningen drivs parallellt måste till- och frånlufts f - kanalen sammanföras. För parallellt drivna aggregat avses ett apparatskåp per aggregat. onstruktionen kan spegelvändas. upp till aggregattyp = 65 mm upp till aggregattyp = 225 mm Aggregattyp L B 1 H 2 B1 B2 B3 H1 H3 ikt Största transportenheten Aggregattyp L B H 2 ikt Apparatskåp Aggregattyp H x B x D Placering x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida x 640 x 210 TL/AL-sida För servicearbeten krävs ett avstånd framför aggregatets betjäningssida som motsvarar mått B. När måttet B är mindre än en meter ska en meter avses. Utöver aggregatmåtten ska anslutningar för luftkanaler och apparatskåpet beaktas. Samtliga längdmått i mm, vikter i kg, vikt inklusive apparatskåp. 1 beslagen ökar aggregatets bredd per betjäningssida med 25 mm 2 inkl. 120 mm sockelram Ytterligare delningar för mindre montageenheter kan göras. (räver tilläggsbeställning!) 94

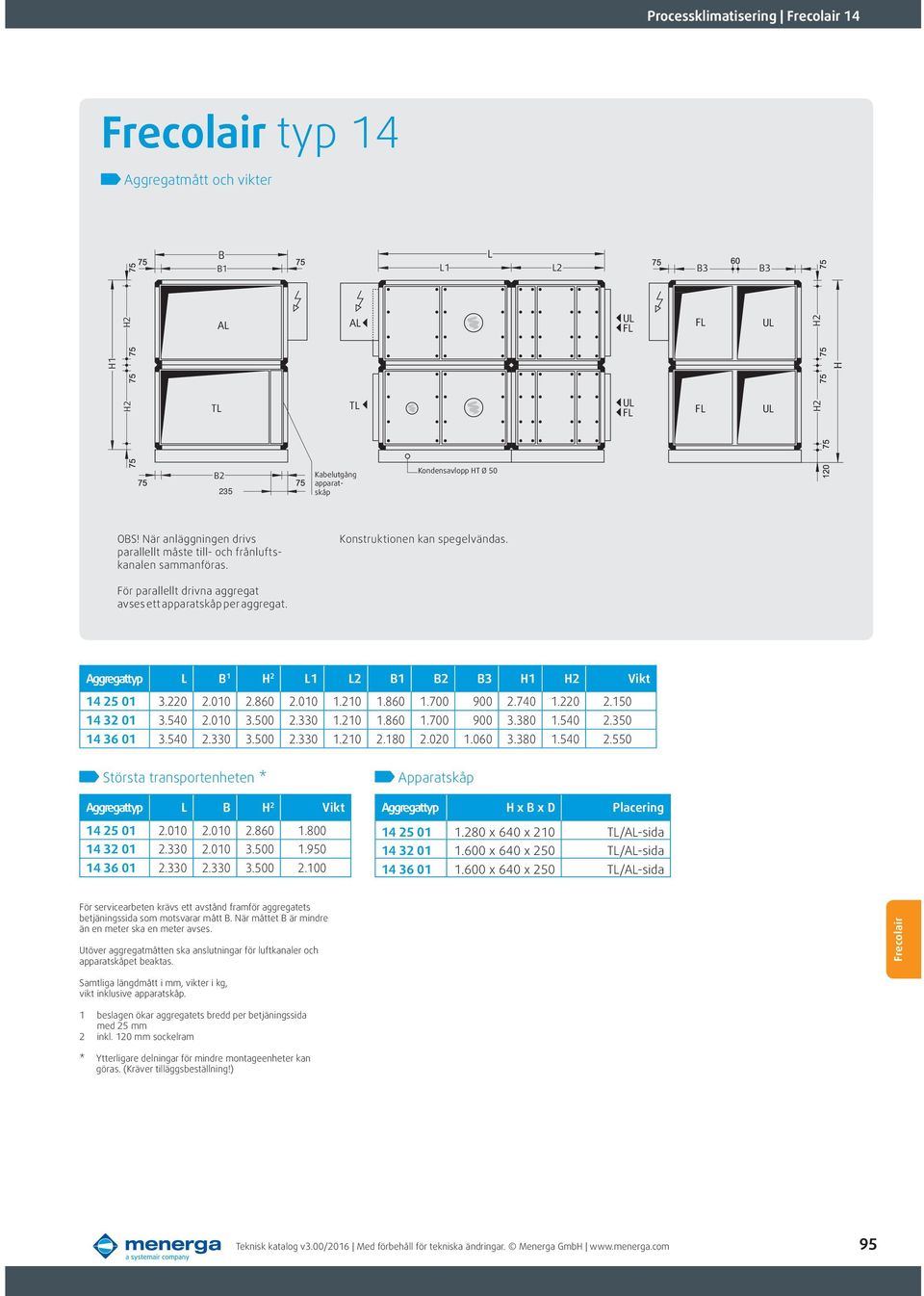

4 typ 14 Aggregatmått och vikter B B1 L1 L L2 B3 B3 H1 H B2 235 abel s ondensa HT Ø 50 OBS! När anläggningen drivs parallellt måste till- och frånluftskanalen sammanföras. onstruktionen kan spegelvändas. För parallellt drivna aggregat avses ett apparatskåp per aggregat. Aggregattyp L B 1 H 2 L1 L2 B1 B2 B3 H1 ikt Största transportenheten Aggregattyp L B H 2 ikt Apparatskåp Aggregattyp H x B x D Placering x 640 x 210 TL/AL-sida x 640 x 250 TL/AL-sida x 640 x 250 TL/AL-sida För servicearbeten krävs ett avstånd framför aggregatets betjäningssida som motsvarar mått B. När måttet B är mindre än en meter ska en meter avses. Utöver aggregatmåtten ska anslutningar för luftkanaler och apparatskåpet beaktas. Samtliga längdmått i mm, vikter i kg, vikt inklusive apparatskåp. 1 beslagen ökar aggregatets bredd per betjäningssida med 25 mm 2 inkl. 120 mm sockelram Ytterligare delningar för mindre montageenheter kan göras. (räver tilläggsbeställning!) 95

5 Tekniska data och prestanda Aggregattyp Optimal luftmängd Från-/tilluft m 3 /h Ute-/avluft m 3 /h Upptagen effekt, totalt 1 kw 4,6 5,7 6,8 8,2 12,9 14,7 19,5 23,2 30,6 37,8 45,6 Max. elförbrukning 1 A 12,2 15,2 18,2 19,7 29,8 34,2 39,1 63,2 80,8 84,8 107,5 Driftspänning 3 / N / PE Hz ompressordriven kylanläggning 2 yleffekt kw 11,3 14,2 17,5 19,9 30,8 38,7 47,5 58,1 72,6 85,4 99,0 Effektiv kyleffekt kw 10,5 13,1 16,2 18,2 28,1 35,2 43,4 52,7 65,7 76,7 88,8 ompressor kw 2,6 3,3 4,0 4,7 7,6 8,3 10,4 12,1 16,3 19,5 24,8 ylfaktor EER 4,3 4,3 4,4 4,2 4,1 4,7 4,6 4,8 4,5 4,4 4,0 Extern tryckförlust Ute-/avluftskanal Pa Från-/tilluftskanal Pa Ljudeffektnivå 3 Frånluftstos db(a) Avluftstos db(a) Uteluftstos db(a) Tilluftstos db(a) Fläktenheter Upptagen motoreffekt, tilluft 4 kw 0,86 0,99 1,17 1,41 2,31 2,58 3,80 4,80 5,92 7,95 8,61 Upptagen motoreffekt, avluft 4 kw 1,11 1,39 1,61 2,09 3,03 3,83 5,34 6,26 8,37 10,38 12,16 Märkeffekt tilluft avluft kw 1,7 1,7 1,7 1,7 1,7 3,0 1,7 3,0 3,0 5,5 4,7 4,7 4,7 11,0 9,4 9,4 9,4 16,5 14,1 14,1 14,1 22,0 attenburet värmebatteri (tillval) 5 ärmeeffekt 6 kw 32,1 41,4 50, Tryckförlust, vattenburet värmebatteri kpa 8,9 12,6 10, Tryckförlust, ventil P kpa 12,3 20,0 12, Anslutning för vattenburet värmebatteri DN Anslutning reglerventil till P DN Samtliga tekniska data avser ett optimalt luftflöde via värmeåtervinning och uteluft 32 C / 40% RF, frånluft 28 C / 40% RF. 1 beroende på konfigureringen styr- och reglerteknik/aggregat 2 kyldrift med returluft, TL 17 C 3 vid 250 Hz medelfrekvens 4 vid medeltryckfall filter 5 större effektförbrukning för TL-fläktenheterna ska beaktas 6 framledningstemp. = 70 C; temperatur inkommande luft 15 C Tekniska data och uppgifter behöver bekräftas innan planeringen påbörjas. P = vattenburet värmebatteri 96
