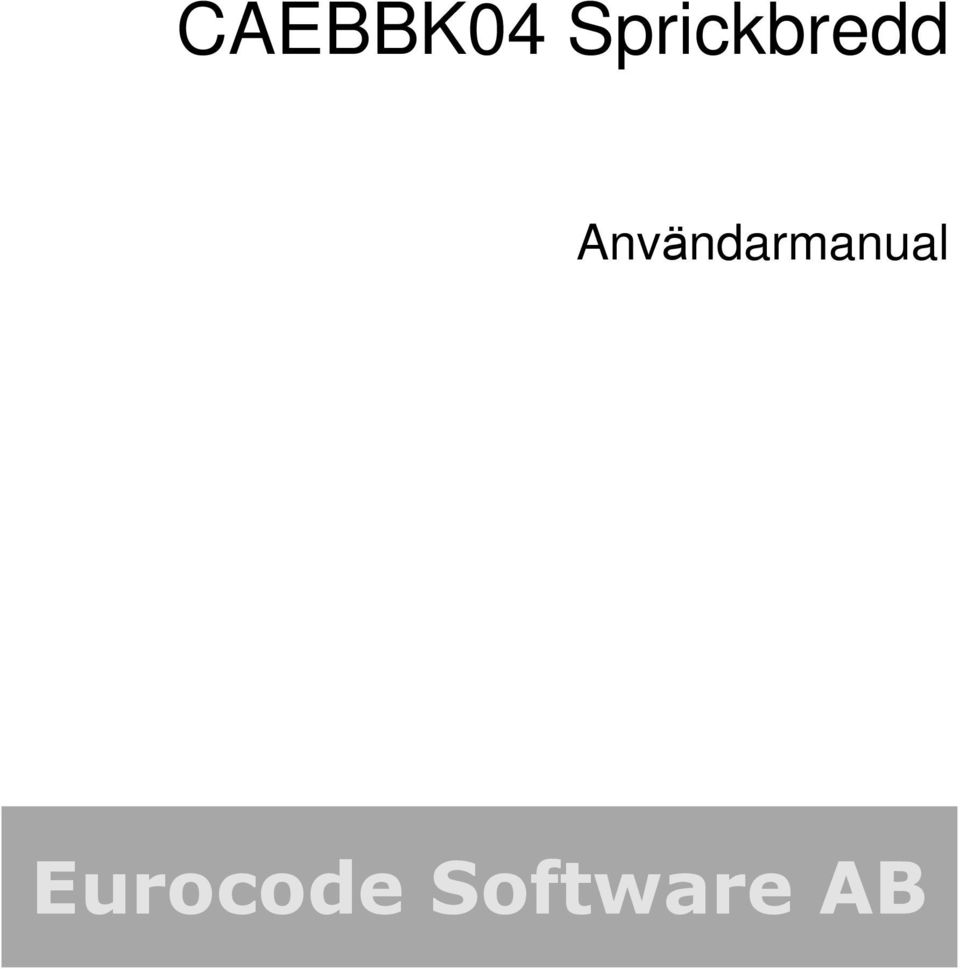

1 Sprickbredd Användarmanual Eurocode Software AB 1

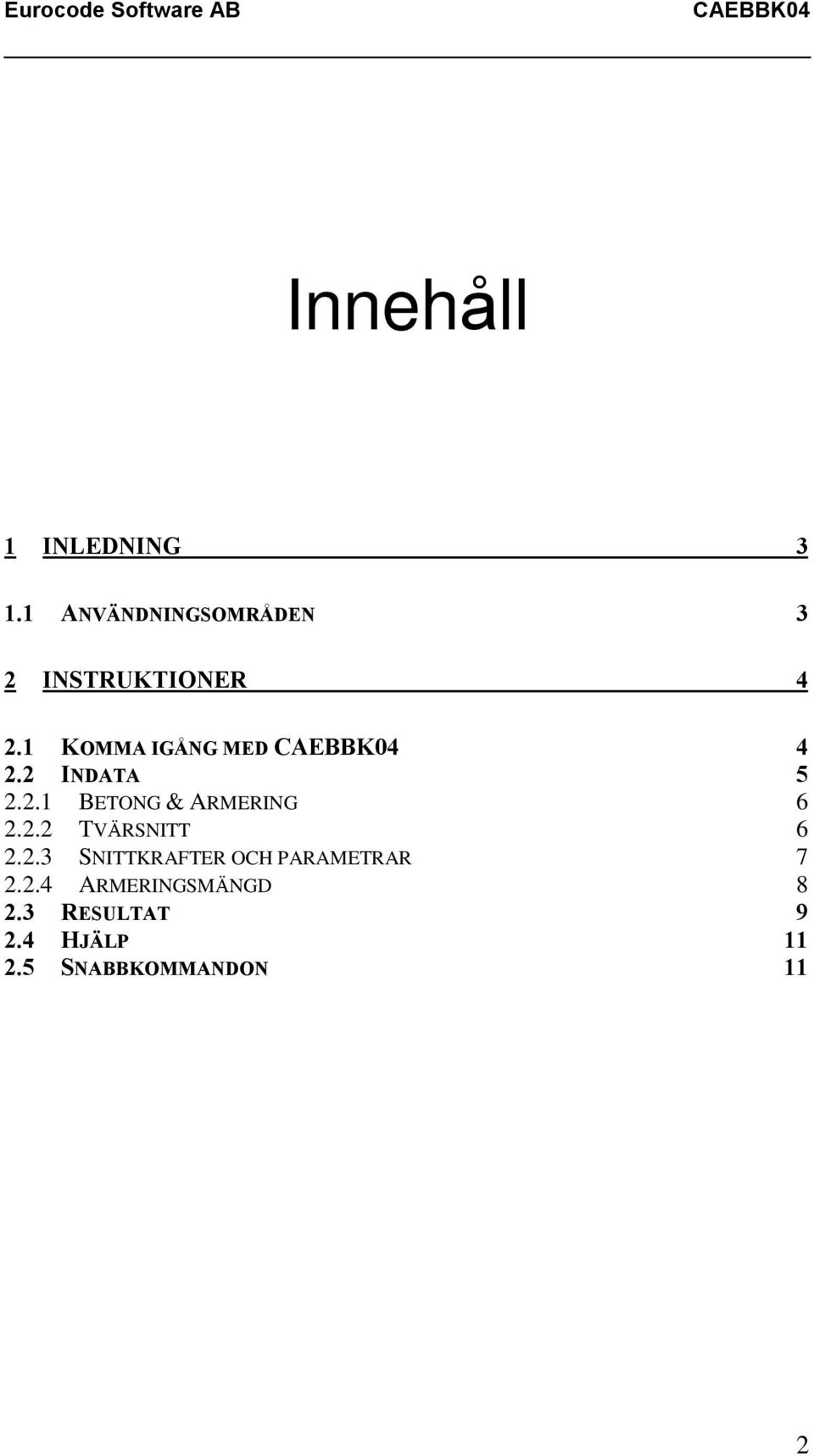

2 Innehåll 1 INLEDNING ANVÄNDNINGSOMRÅDEN 3 2 INSTRUKTIONER KOMMA IGÅNG MED INDATA BETONG & ARMERING TVÄRSNITT SNITTKRAFTER OCH PARAMETRAR ARMERINGSMÄNGD RESULTAT HJÄLP SNABBKOMMANDON 11 2

1 KOMMA IGÅNG MED 4 2.2 INDATA 5 2.2.1 BETONG & ARMERING 6 2.2.2 TVÄRSNITT 6 2.

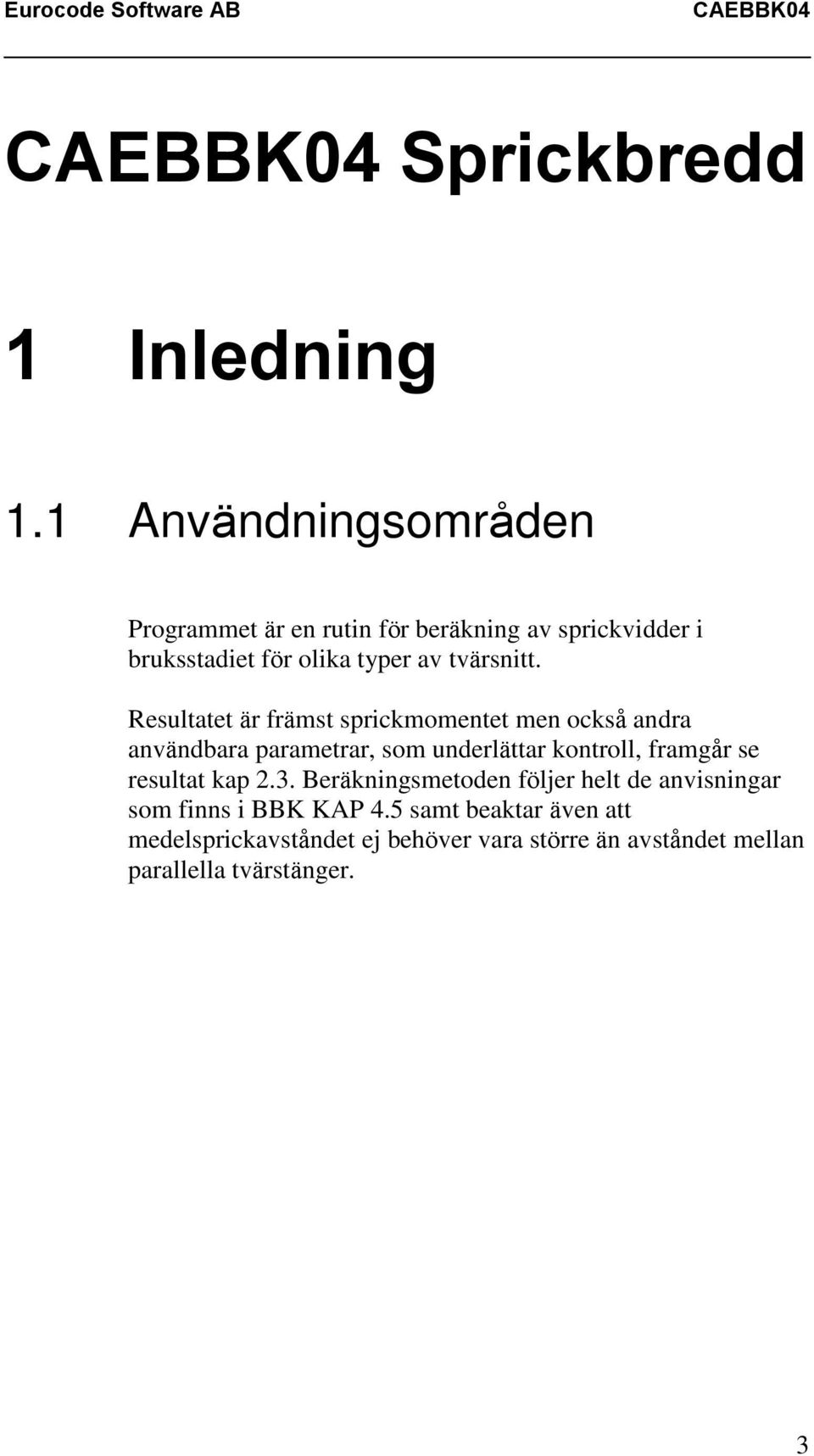

3 Sprickbredd 1 Inledning 1.1 Användningsområden Programmet är en rutin för beräkning av sprickvidder i bruksstadiet för olika typer av tvärsnitt. Resultatet är främst sprickmomentet men också andra användbara parametrar, som underlättar kontroll, framgår se resultat kap 2.3. Beräkningsmetoden följer helt de anvisningar som finns i BBK KAP 4.5 samt beaktar även att medelsprickavståndet ej behöver vara större än avståndet mellan parallella tvärstänger. 3

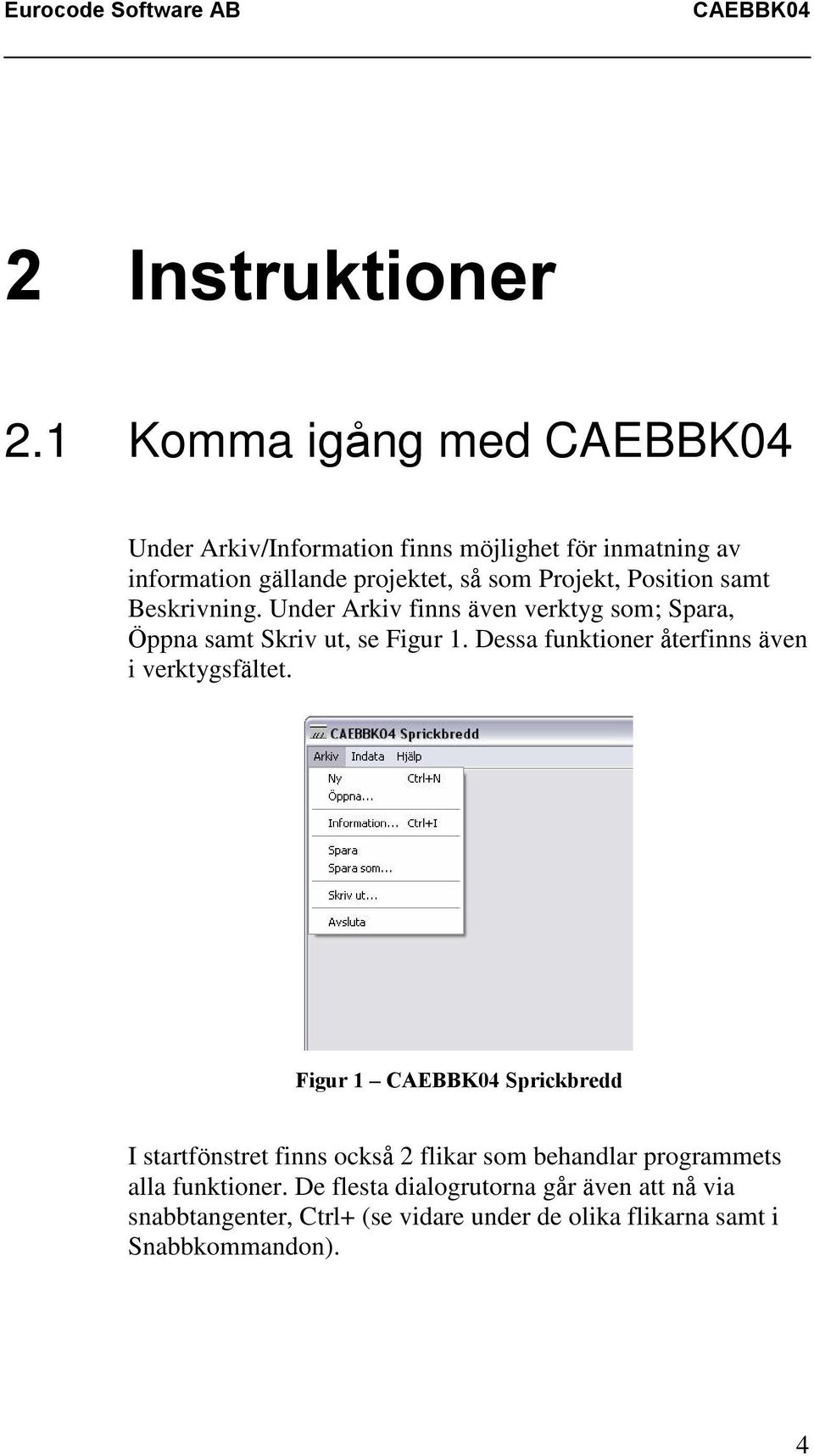

4 2 Instruktioner 2.1 Komma igång med Under Arkiv/Information finns möjlighet för inmatning av information gällande projektet, så som Projekt, Position samt Beskrivning. Under Arkiv finns även verktyg som; Spara, Öppna samt Skriv ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet. Figur 1 Sprickbredd I startfönstret finns också 2 flikar som behandlar programmets alla funktioner. De flesta dialogrutorna går även att nå via snabbtangenter, Ctrl+ (se vidare under de olika flikarna samt i Snabbkommandon). 4

Position samt Beskrivning. Under Arkiv finns även verktyg som; Spara, Öppna samt Skriv ut, se Figur 1.

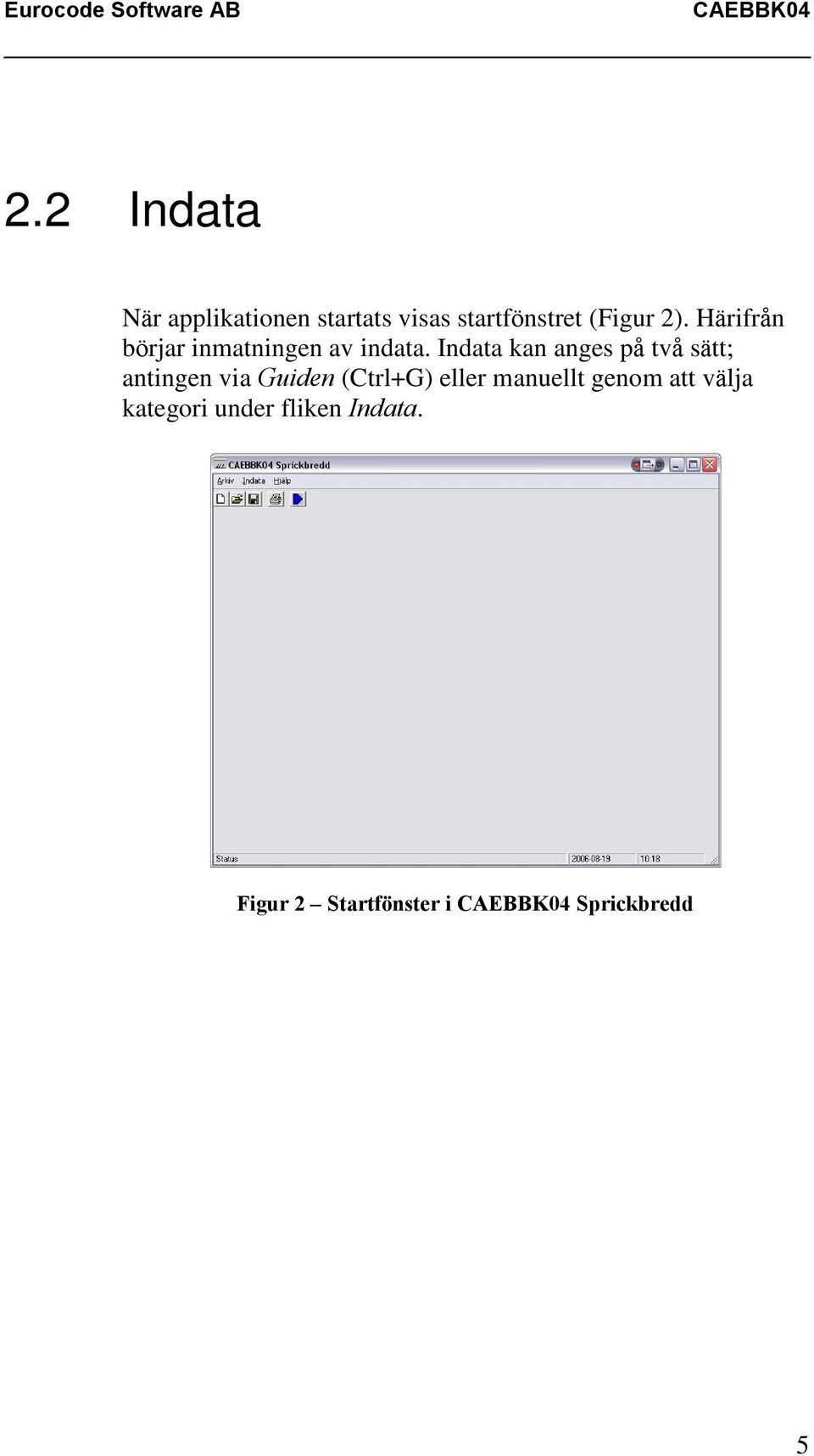

5 2.2 Indata När applikationen startats visas startfönstret (Figur 2). Härifrån börjar inmatningen av indata. Indata kan anges på två sätt; antingen via Guiden (Ctrl+G) eller manuellt genom att välja kategori under fliken Indata. Figur 2 Startfönster i Sprickbredd 5

Indata kan anges på två sätt; antingen via Guiden (Ctrl+G) eller

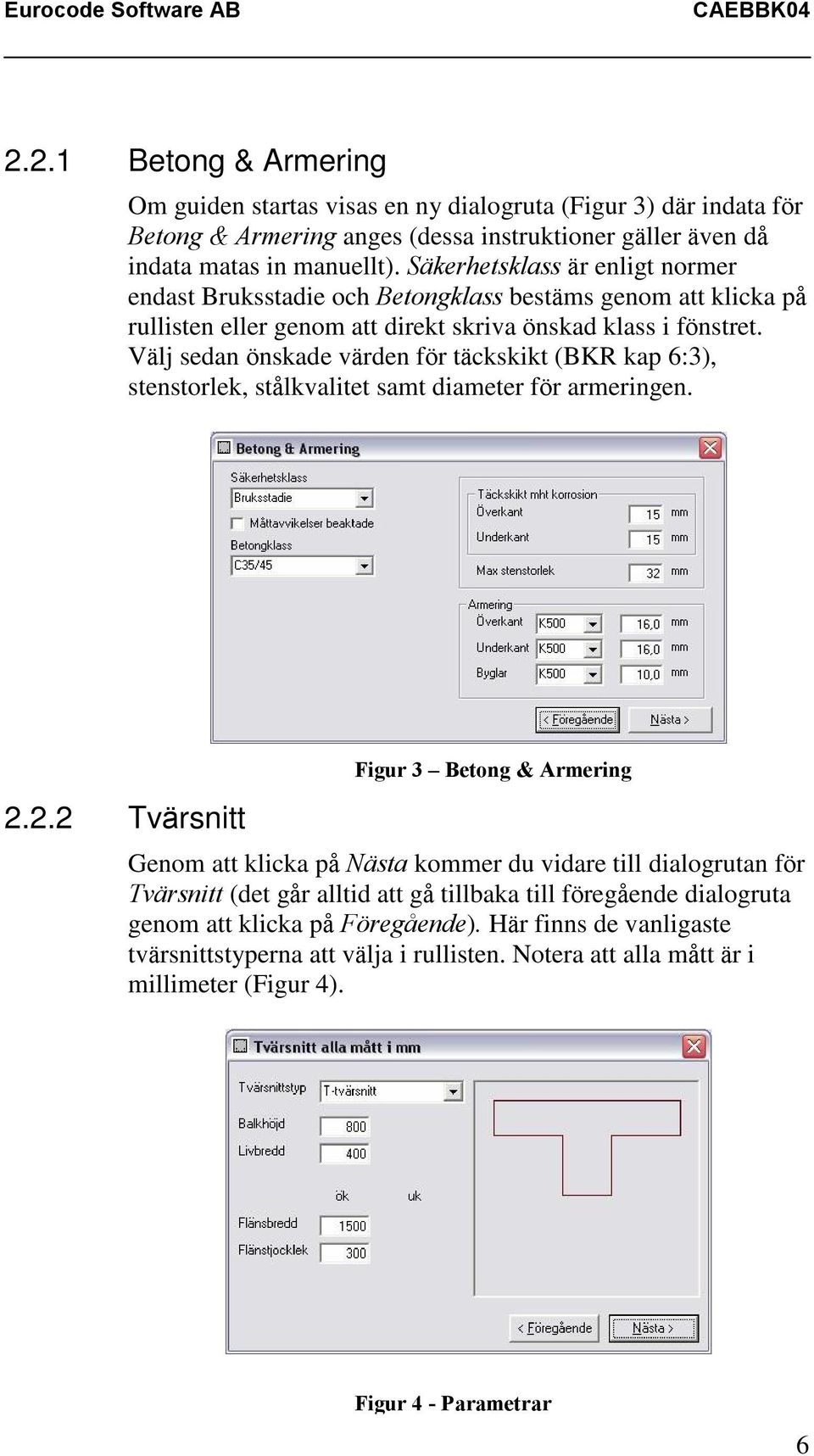

6 2.2.1 Betong & Armering Om guiden startas visas en ny dialogruta (Figur 3) där indata för Betong & Armering anges (dessa instruktioner gäller även då indata matas in manuellt). Säkerhetsklass är enligt normer endast Bruksstadie och Betongklass bestäms genom att klicka på rullisten eller genom att direkt skriva önskad klass i fönstret. Välj sedan önskade värden för täckskikt (BKR kap 6:3), stenstorlek, stålkvalitet samt diameter för armeringen Tvärsnitt Figur 3 Betong & Armering Genom att klicka på Nästa kommer du vidare till dialogrutan för Tvärsnitt (det går alltid att gå tillbaka till föregående dialogruta genom att klicka på Föregående). Här finns de vanligaste tvärsnittstyperna att välja i rullisten. Notera att alla mått är i millimeter (Figur 4). Figur 4 - Parametrar 6

Välj sedan önskade värden för täckskikt (BKR kap 6:3), stenstorlek, stålkvalitet samt diameter för armeringen. 2.

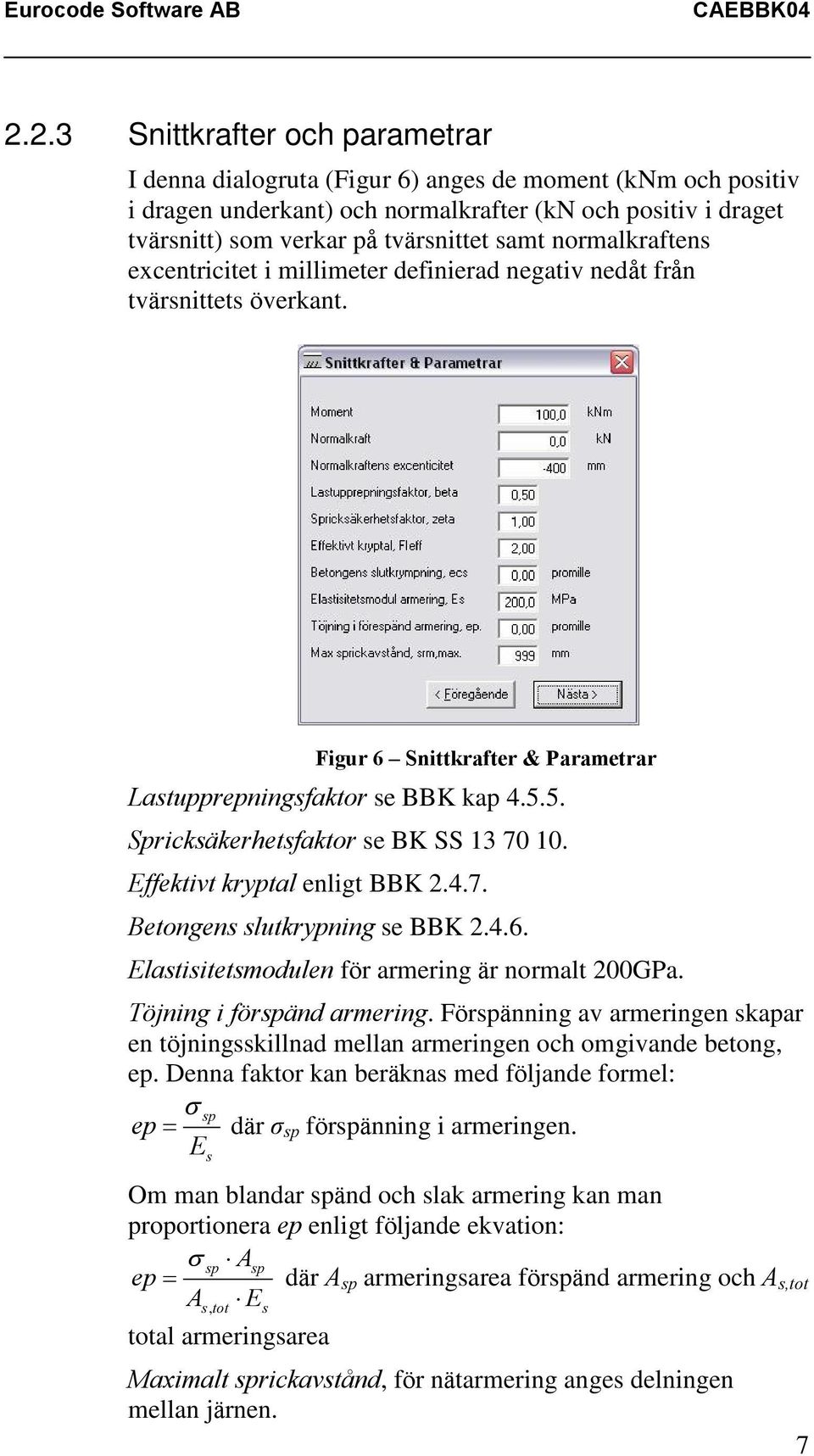

7 2.2.3 Snittkrafter och parametrar I denna dialogruta (Figur 6) anges de moment (knm och positiv i dragen underkant) och normalkrafter (kn och positiv i draget tvärsnitt) som verkar på tvärsnittet samt normalkraftens excentricitet i millimeter definierad negativ nedåt från tvärsnittets överkant. Figur 6 Snittkrafter & Parametrar Lastupprepningsfaktor se BBK kap Spricksäkerhetsfaktor se BK SS Effektivt kryptal enligt BBK Betongens slutkrypning se BBK Elastisitetsmodulen för armering är normalt 200GPa. Töjning i förspänd armering. Förspänning av armeringen skapar en töjningsskillnad mellan armeringen och omgivande betong, ep. Denna faktor kan beräknas med följande formel: sp ep där ó sp förspänning i armeringen. E s Om man blandar spänd och slak armering kan man proportionera ep enligt följande ekvation: sp Asp ep där A sp armeringsarea förspänd armering och A s,tot A E s, tot total armeringsarea s Maximalt sprickavstånd, för nätarmering anges delningen mellan järnen. 7

5. Spricksäkerhetsfaktor se BK SS 13 70 10. Effektivt kryptal enligt BBK 2.4.7. Betongens slutkrypning se BBK 2.4.6. Elastisitetsmodulen för armering är normalt 200GPa. Töjning i förspänd armering.

8 2.2.4 Armeringsmängd Här (Figur 7) anges mängden armering i underkant och överkant av tvärsnittet. Varje ruta avser antalet järn i varje lager. I båda kanter avser första rutan lagret närmast kanten och så vidare. Figur 7 Armeringsmängd 8

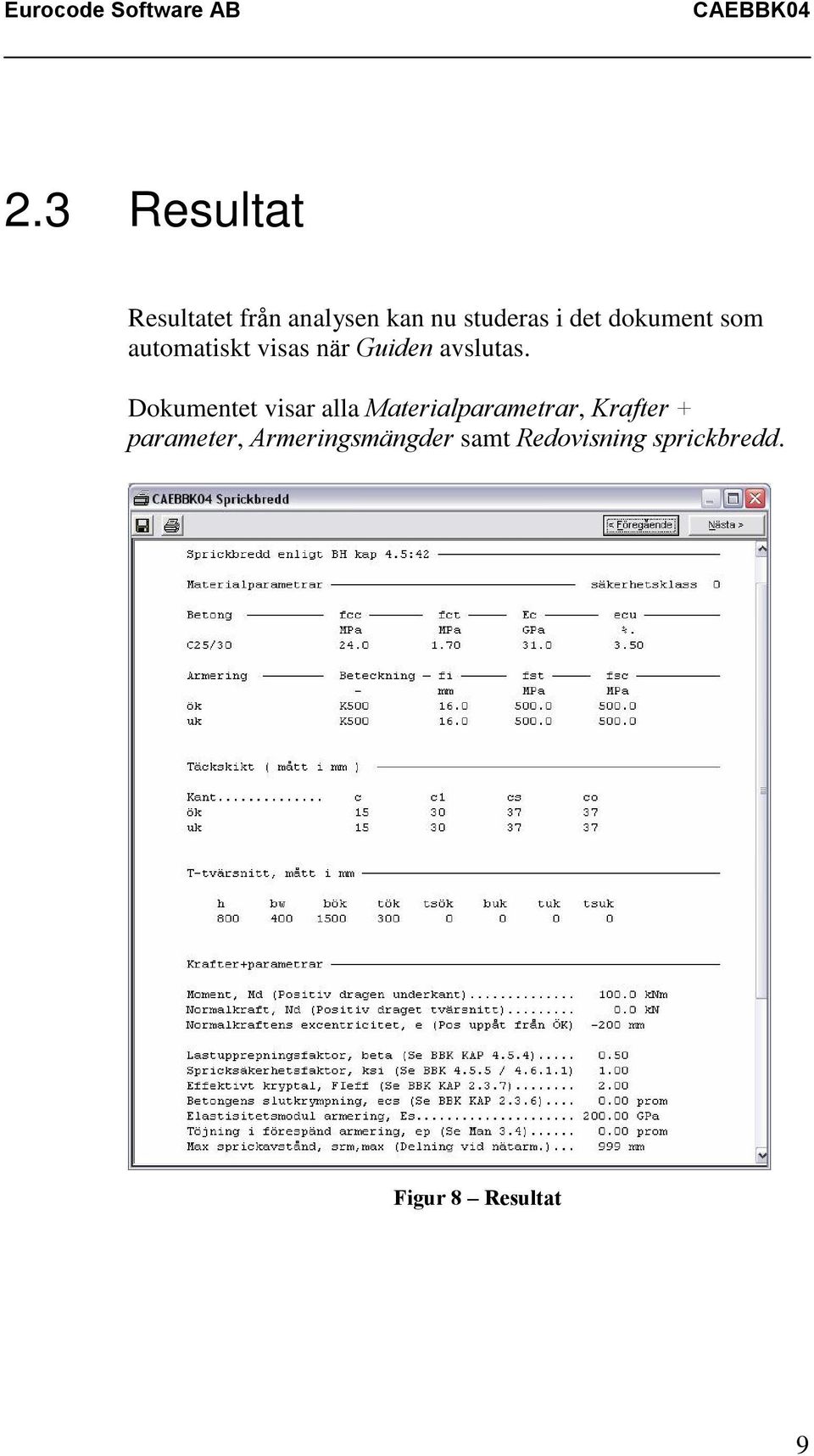

9 2.3 Resultat Resultatet från analysen kan nu studeras i det dokument som automatiskt visas när Guiden avslutas. Dokumentet visar alla Materialparametrar, Krafter + parameter, Armeringsmängder samt Redovisning sprickbredd. Figur 8 Resultat 9

Dokumentet visar alla Materialparametrar, Krafter +

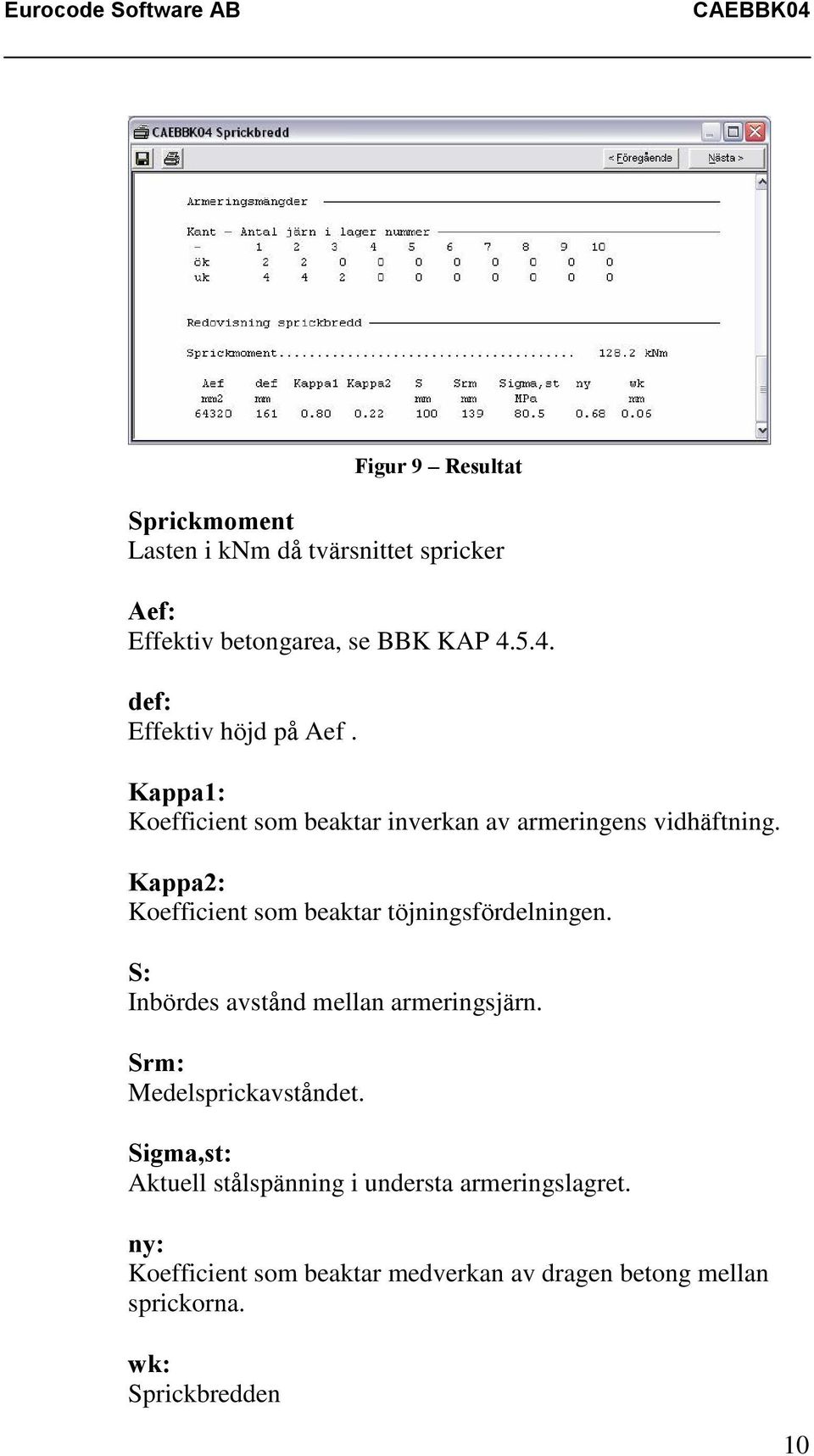

10 Sprickmoment Lasten i knm då tvärsnittet spricker Aef: Effektiv betongarea, se BBK KAP def: Effektiv höjd på Aef. Kappa1: Koefficient som beaktar inverkan av armeringens vidhäftning. Kappa2: Koefficient som beaktar töjningsfördelningen. S: Inbördes avstånd mellan armeringsjärn. Srm: Medelsprickavståndet. Sigma,st: Aktuell stålspänning i understa armeringslagret. ny: Koefficient som beaktar medverkan av dragen betong mellan sprickorna. wk: Sprickbredden Figur 9 Resultat 10

Kappa2: Koefficient som beaktar töjningsfördelningen. S: Inbördes avstånd mellan armeringsjärn.

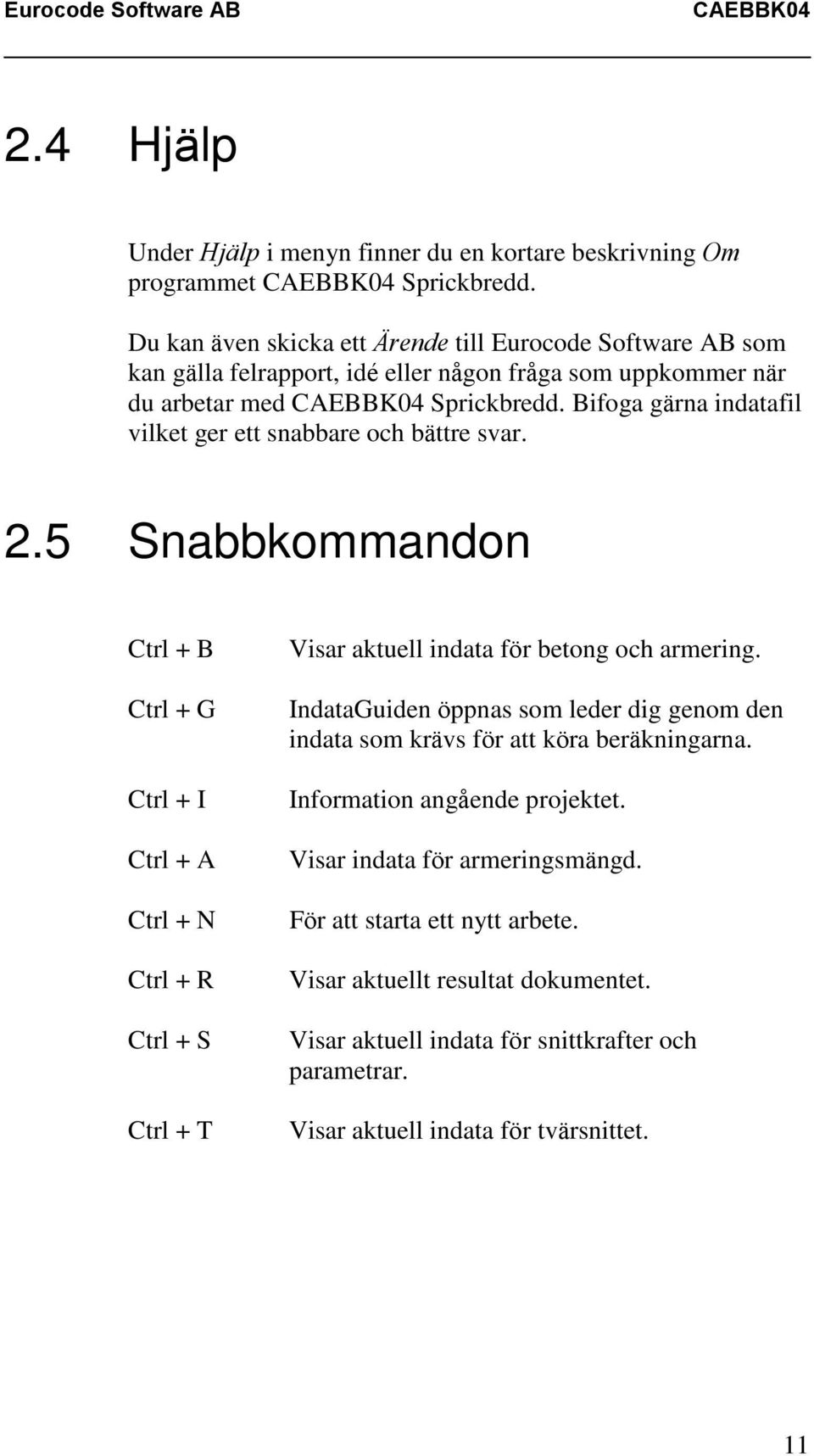

11 2.4 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet Sprickbredd. Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med Sprickbredd. Bifoga gärna indatafil vilket ger ett snabbare och bättre svar. 2.5 Snabbkommandon Ctrl + B Ctrl + G Ctrl + I Ctrl + A Ctrl + N Ctrl + R Ctrl + S Ctrl + T Visar aktuell indata för betong och armering. IndataGuiden öppnas som leder dig genom den indata som krävs för att köra beräkningarna. Information angående projektet. Visar indata för armeringsmängd. För att starta ett nytt arbete. Visar aktuellt resultat dokumentet. Visar aktuell indata för snittkrafter och parametrar. Visar aktuell indata för tvärsnittet. 11

Bifoga gärna indatafil vilket ger ett snabbare och bättre svar. 2.
