1 1 (6) Affkod/ Kontrollpunkt Kund: Regionservice Skåne Fastighetsbeteckning: Formulär: Ronderingsprotokoll energioptimering Utomhustemperatur vid rondering: x C Datum: x = Utförd kontroll. Rondering utförd av: Uppstart 1 Genomgång av normalårskorrigerad energistatistik med driftpersonal. 2 Genomgång av driftkort i DHC. 3 Genomgång av eventuella driftstörningar eller komfortproblem. T3.32 Lokaler 1 Stickprovsmätning av rumstemperatur. Antal mätpunkter: 2 Stickprovsmätning av tilluftstemperatur. 3 Avläsning temperaturtrender. T4.626 Undercentral värmedistribution 1 Inställning värmekurva. 2 Inställning parallellförskjutning. 3 Inställning pumpstopp Byggnads ID: Högst Lägst Medel Högst Lägst Medel 4 Avläsning värmemängdsmätare, beräkna QW- tal. (m³/mwh) EMM ID / : m³ MWh QW- tal 5 Inställning cirkulationspump 6 Täthetskontroll av ställdon/ventil värme 1 gång per år. 7 Kontroll regleravvikelser mellan börvärde & är värde. 8 Temperaturer momentant Utegivare Varmvatten / VVC Framledning hetvatten Returledning - hetvatten Framledning varmvatten Returledning - varmvatten Framledning radiatorer Returledning - radiatorer Framledning ventilation Returledning - ventilation 9 Kontroll av ledningars isolering.

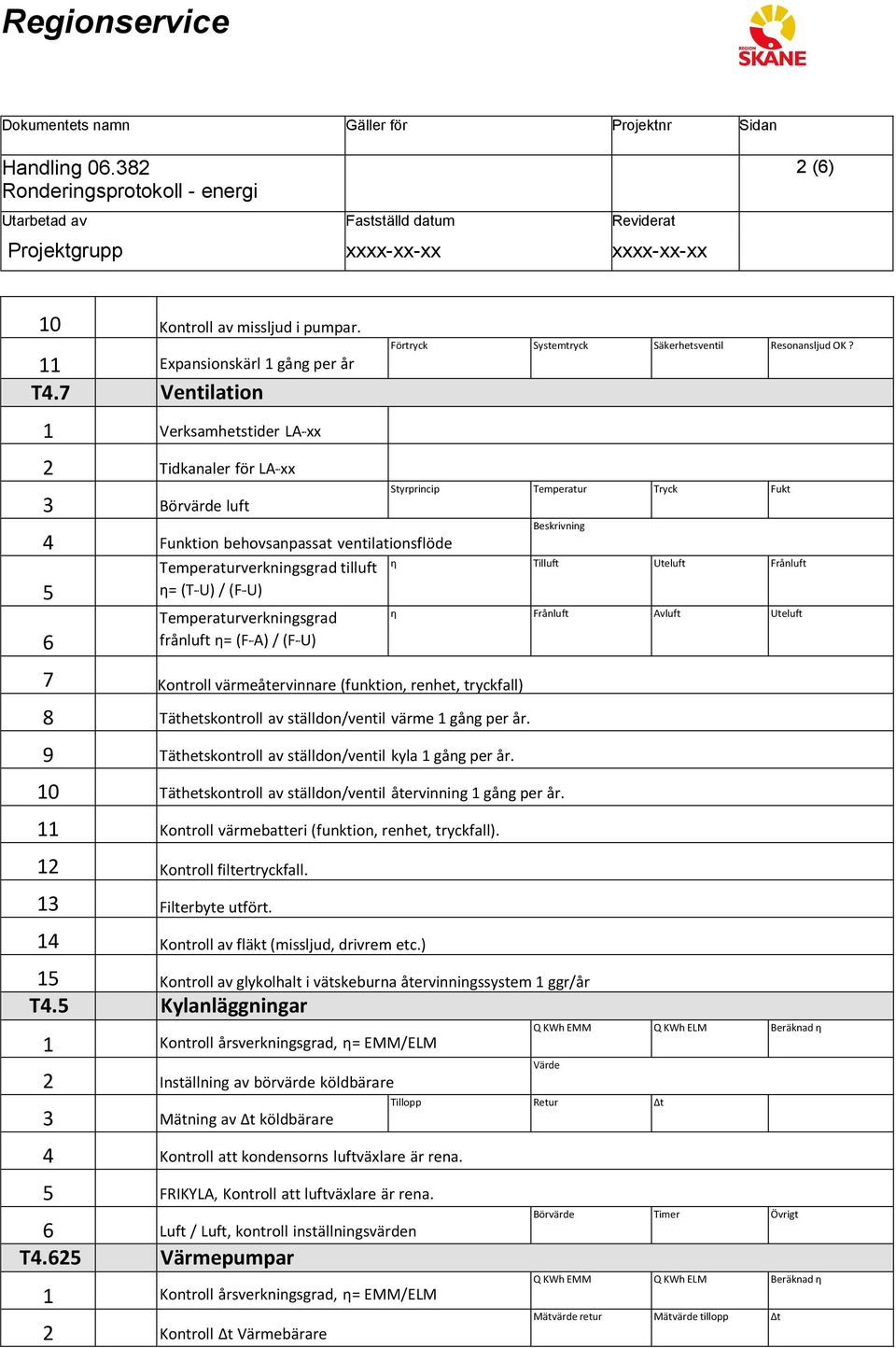

2 2 (6) 10 Kontroll av missljud i pumpar. 11 Expansionskärl 1 gång per år T4.7 Ventilation Förtryck Systemtryck Säkerhetsventil Resonansljud OK? 1 Verksamhetstider LA- xx 2 Tidkanaler för LA- xx 3 Börvärde luft 4 Funktion behovsanpassat ventilationsflöde Temperaturverkningsgrad tilluft η= (T- U) / (F- U) 5 6 Temperaturverkningsgrad frånluft η= (F- A) / (F- U) 7 Kontroll värmeåtervinnare (funktion, renhet, tryckfall) 8 Täthetskontroll av ställdon/ventil värme 1 gång per år. 9 Täthetskontroll av ställdon/ventil kyla 1 gång per år. Styrprincip Temperatur Tryck Fukt Beskrivning 10 Täthetskontroll av ställdon/ventil återvinning 1 gång per år. 11 Kontroll värmebatteri (funktion, renhet, tryckfall). 12 Kontroll filtertryckfall. 13 Filterbyte utfört. 14 Kontroll av fläkt (missljud, drivrem etc.) 15 Kontroll av glykolhalt i vätskeburna återvinningssystem 1 ggr/år T4.5 Kylanläggningar 1 Kontroll årsverkningsgrad, η= EMM/ELM 2 Inställning av börvärde köldbärare 3 Mätning av Δt köldbärare 4 Kontroll att kondensorns luftväxlare är rena. η Tilluft Uteluft Frånluft η Frånluft Avluft Uteluft Q KWh EMM Q KWh ELM Beräknad η Tillopp Retur Δt 5 FRIKYLA, Kontroll att luftväxlare är rena. 6 Luft / Luft, kontroll inställningsvärden T4.625 Värmepumpar 1 Kontroll årsverkningsgrad, η= EMM/ELM 2 Kontroll Δt Värmebärare Börvärde Timer Övrigt Q KWh EMM Q KWh ELM Beräknad η Mätvärde retur Mätvärde tillopp Δt

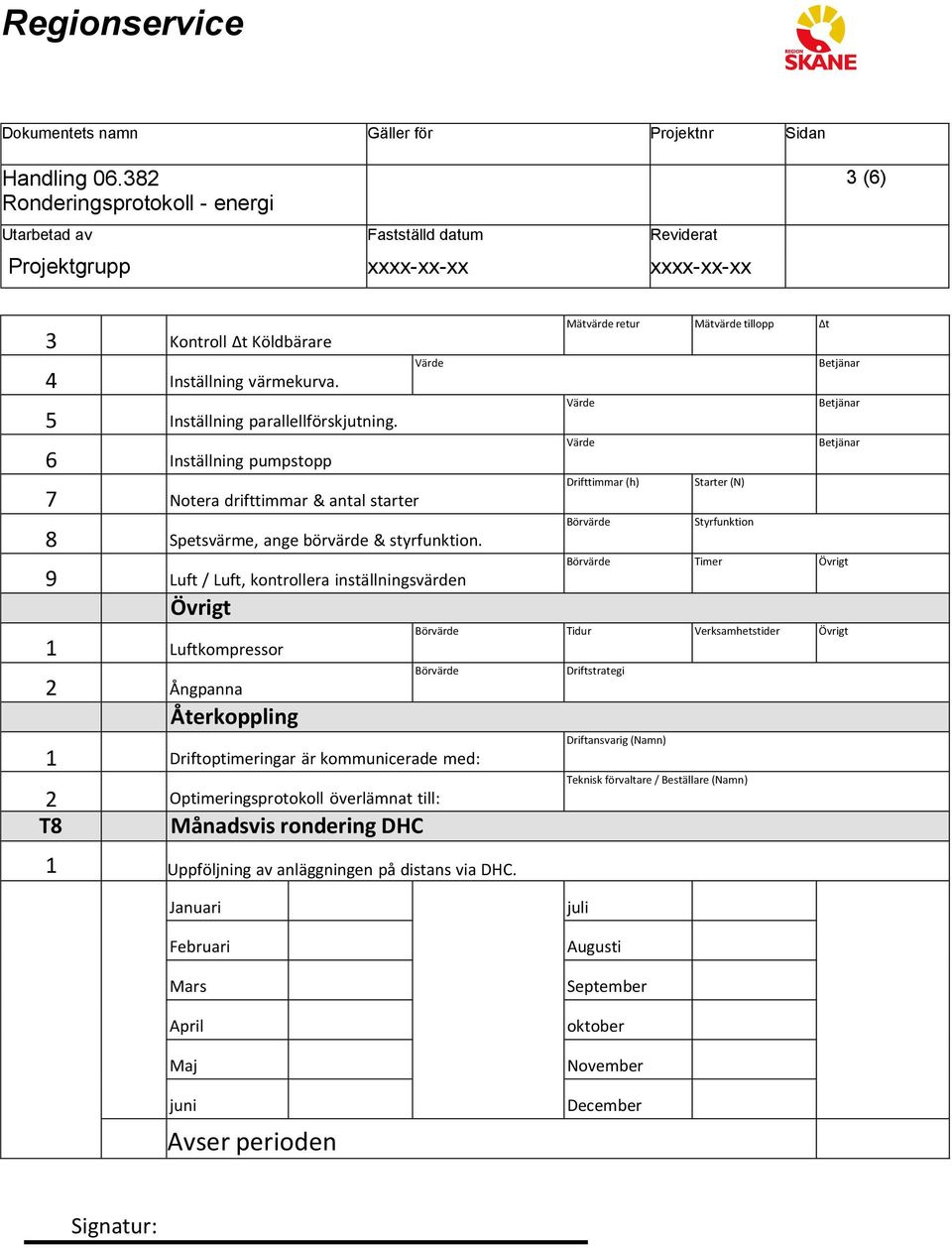

3 3 (6) 3 Kontroll Δt Köldbärare 4 Inställning värmekurva. 5 Inställning parallellförskjutning. 6 Inställning pumpstopp 7 Notera drifttimmar & antal starter 8 Spetsvärme, ange börvärde & styrfunktion. 9 Luft / Luft, kontrollera inställningsvärden Övrigt 1 Luftkompressor 2 Ångpanna Återkoppling 1 Driftoptimeringar är kommunicerade med: 2 Optimeringsprotokoll överlämnat till: T8 Månadsvis rondering DHC 1 Uppföljning av anläggningen på distans via DHC. Mätvärde retur Mätvärde tillopp Δt Drifttimmar (h) Starter (N) Börvärde Styrfunktion Börvärde Timer Övrigt Börvärde Tidur Verksamhetstider Övrigt Börvärde Driftstrategi Driftansvarig (Namn) Teknisk förvaltare / Beställare (Namn) Januari Februari Mars April Maj juni Avser perioden juli Augusti September oktober November December Signatur:

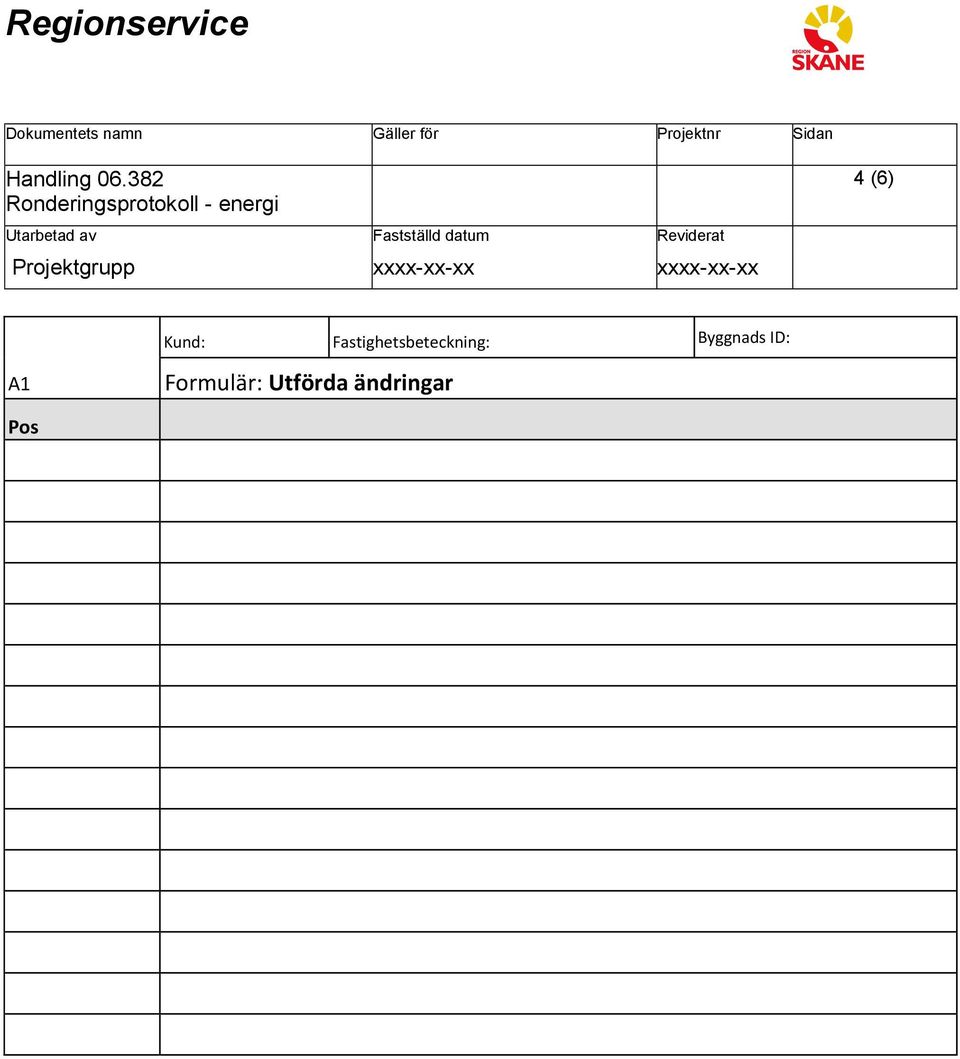

4 4 (6) Kund: Fastighetsbeteckning: Byggnads ID: A1 Formulär: Utförda ändringar Pos

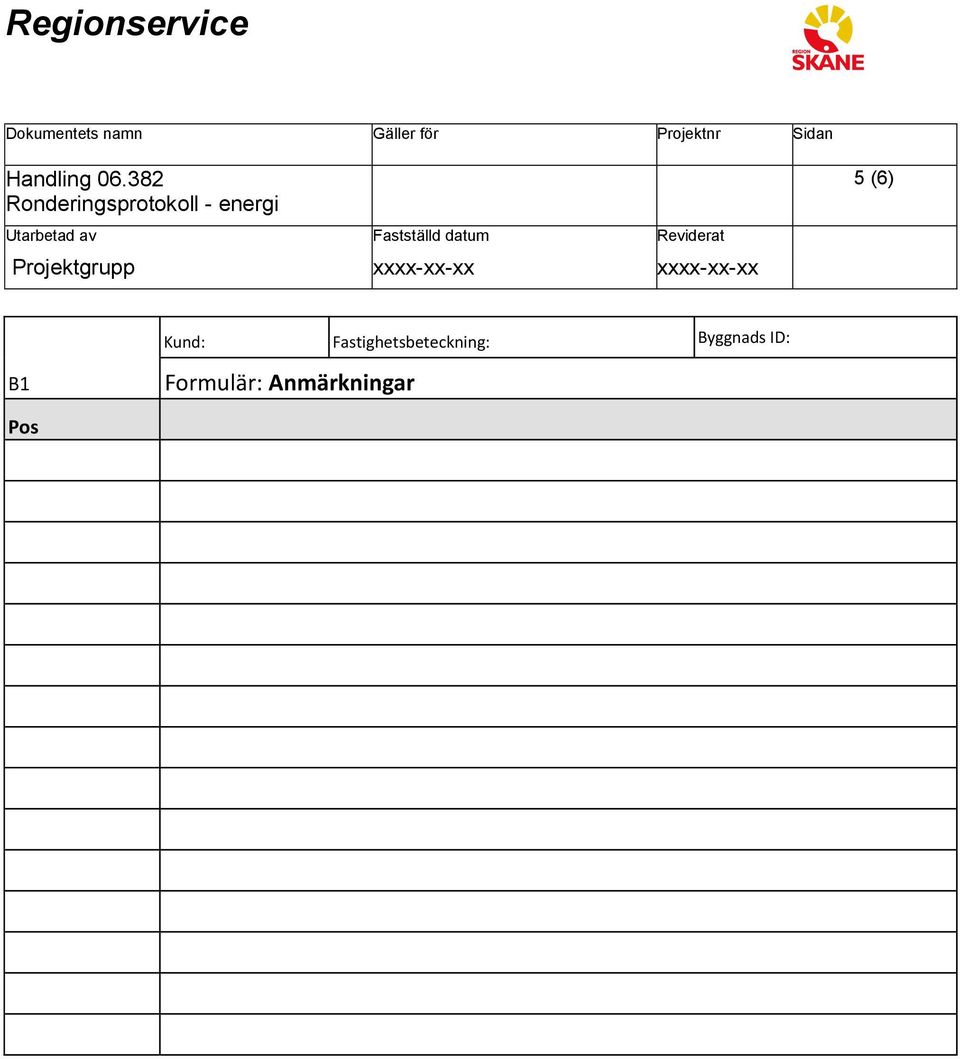

5 5 (6) Kund: Fastighetsbeteckning: Byggnads ID: B1 Formulär: Anmärkningar Pos

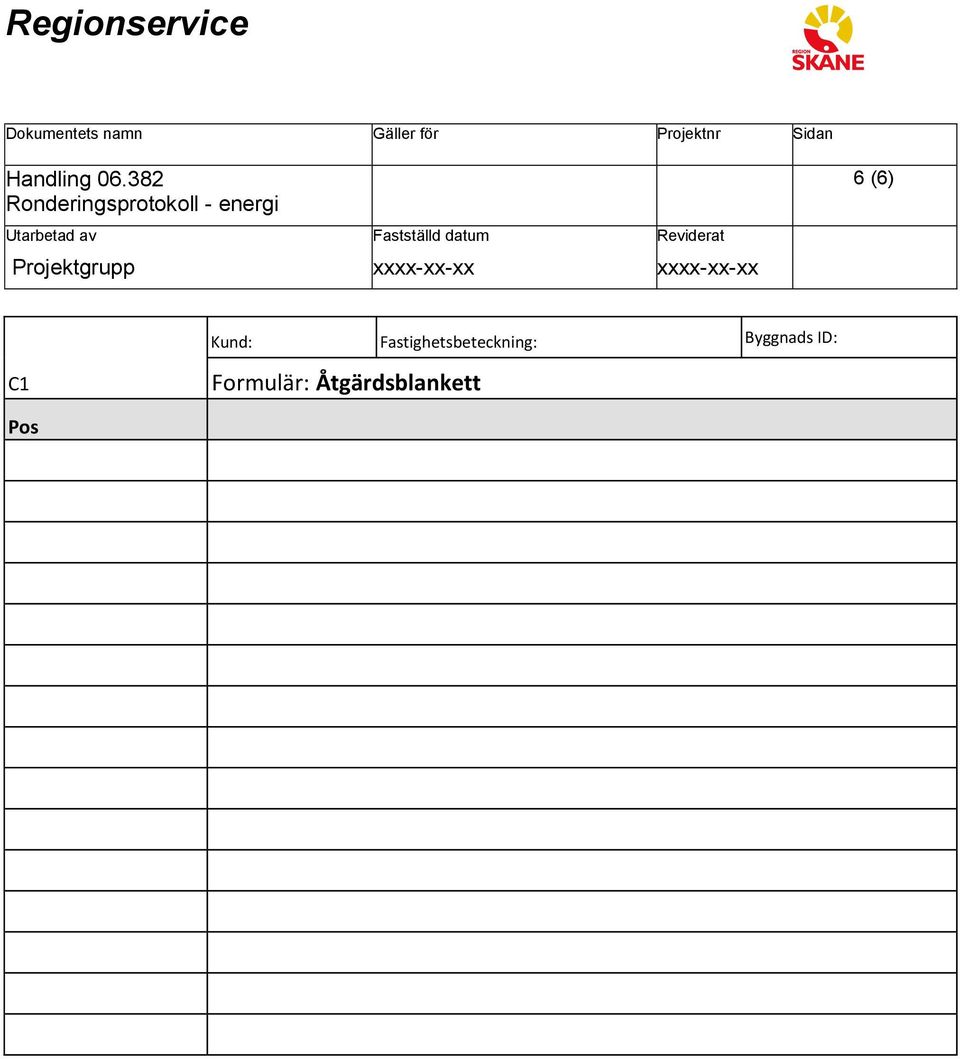

6 6 (6) Kund: Fastighetsbeteckning: Byggnads ID: C1 Formulär: Åtgärdsblankett Pos
