1 SIMATIC WinCC Version 6.2 New Perspectives on Process Visualization

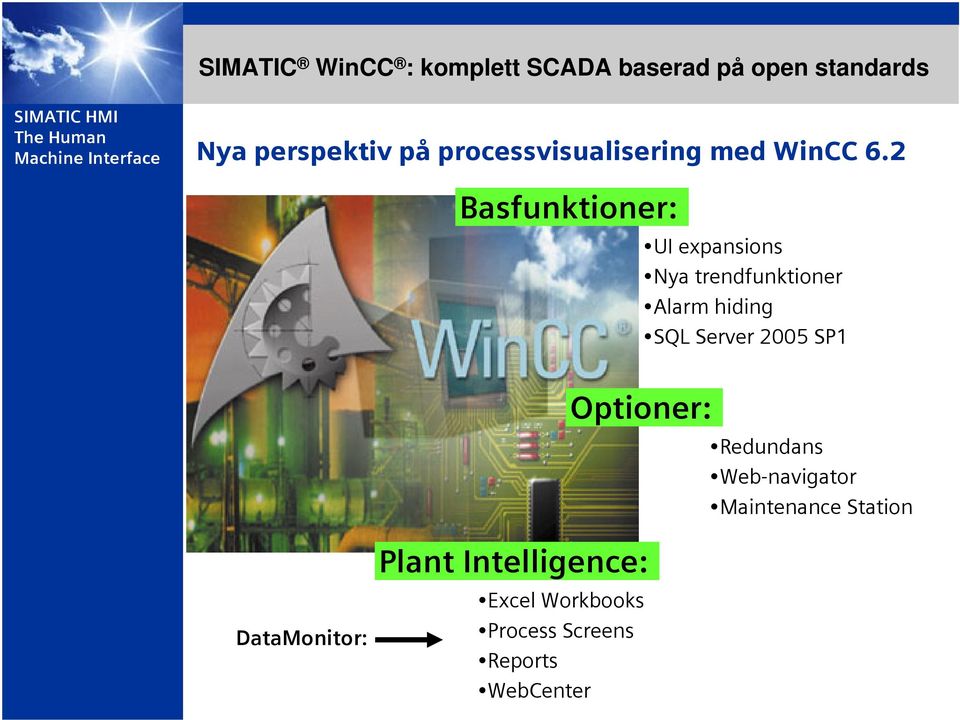

2 SIMATIC WinCC : komplett SCADA baserad på open standards Nya perspektiv på processvisualisering med Basfunktioner: UI expansions Nya trendfunktioner Alarm hiding SQL Server 2005 SP1 : : Redundans Web-navigator Maintenance Station DataMonitor: Excel Workbooks Process Screens Reports WebCenter

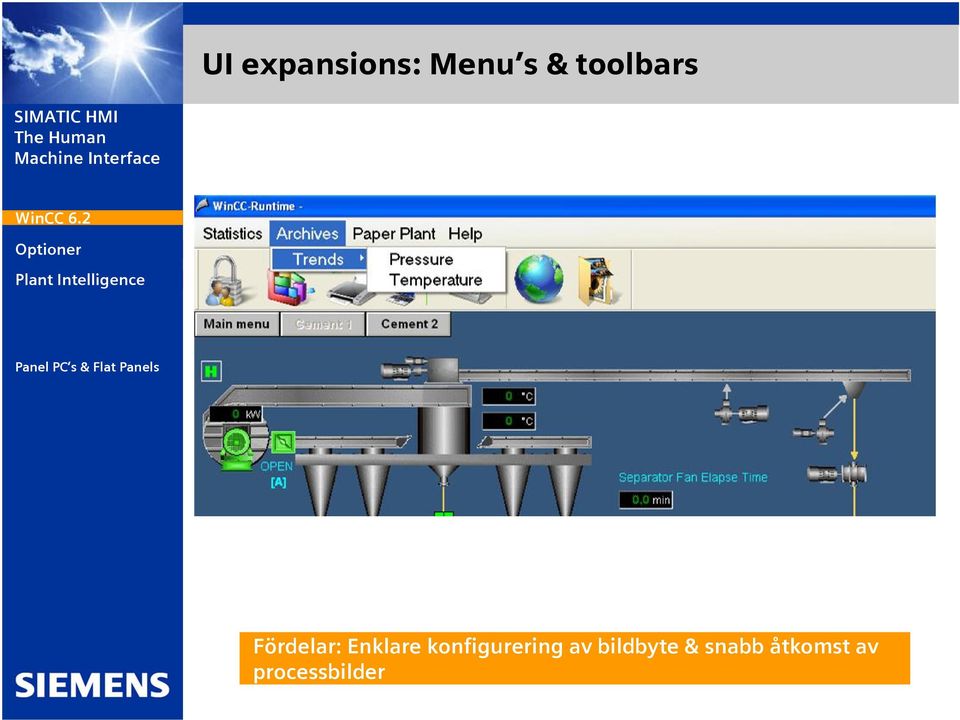

3 UI expansions: Menu s & toolbars Fördelar: Enklare konfigurering av bildbyte & snabb åtkomst av processbilder

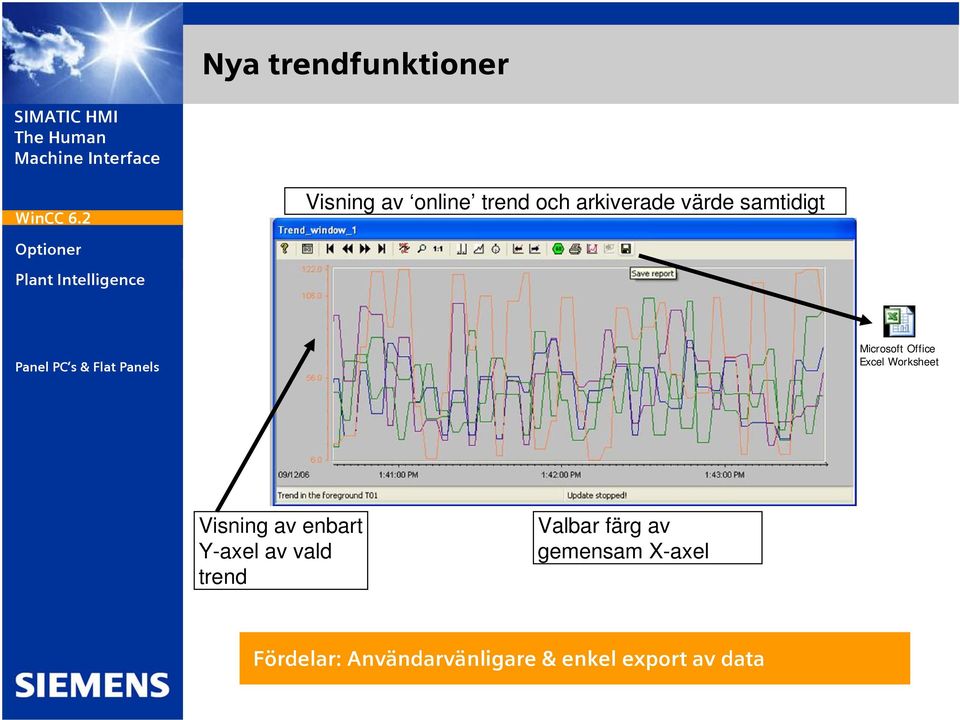

4 Nya trendfunktioner Visning av online trend och arkiverade värde samtidigt Microsoft Office Excel Worksheet Visning av enbart Y-axel av vald trend Valbar färg av gemensam X-axel Fördelar: Användarvänligare & enkel export av data

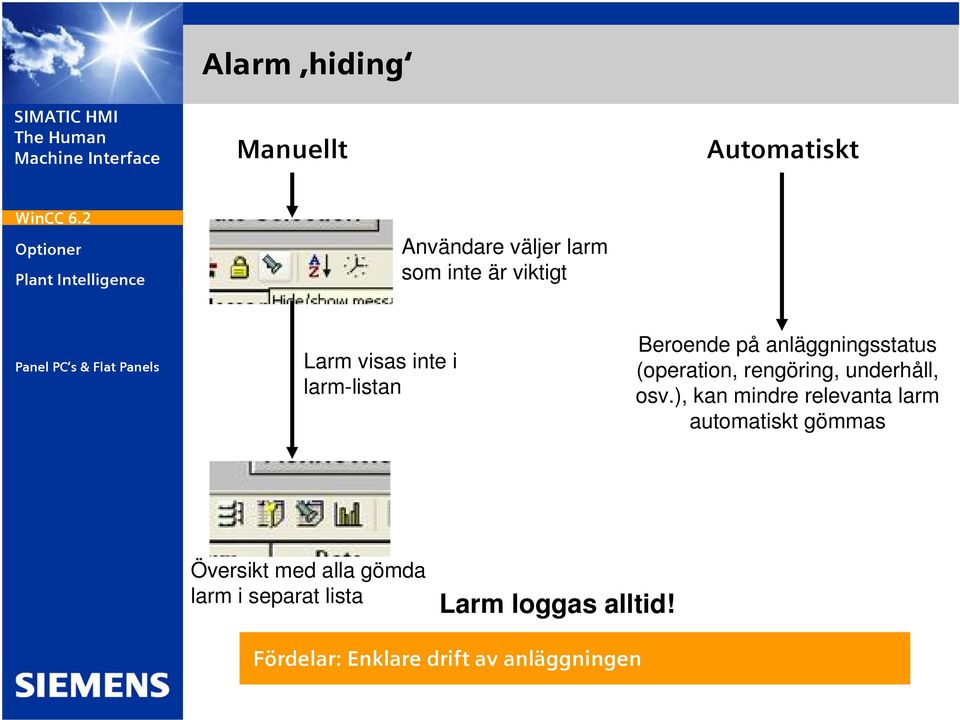

5 Alarm hiding Manuellt Automatiskt Användare väljer larm som inte är viktigt Larm visas inte i larm-listan Beroende på anläggningsstatus (operation, rengöring, underhåll, osv.), kan mindre relevanta larm automatiskt gömmas Översikt med alla gömda larm i separat lista Larm loggas alltid! Fördelar: Enklare drift av anläggningen

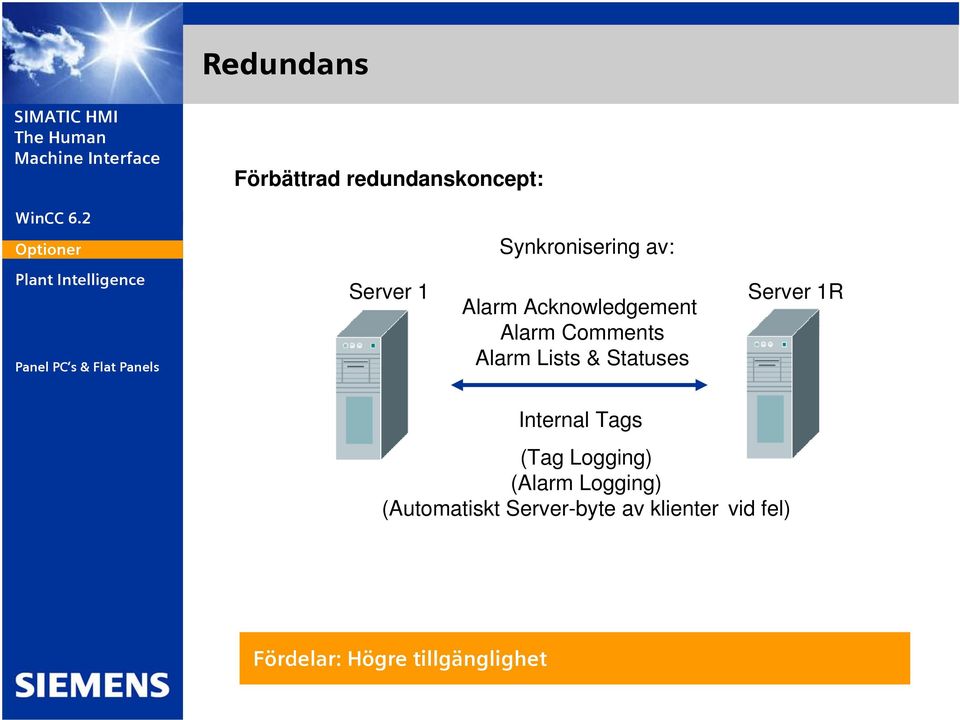

6 Redundans Förbättrad redundanskoncept: Synkronisering av: Server 1 Alarm Acknowledgement Alarm Comments Alarm Lists & Statuses Server 1R Internal Tags (Tag Logging) (Alarm Logging) (Automatiskt Server-byte av klienter vid fel) Fördelar: Högre tillgänglighet

7 Web-navigator Web-Klients funktionalitet kommer närmare och närmare vanliga klienten: Förbättrad support av C-scripter: Globala C variabler Indirekta adresseringstaggar Dator-lokala taggar Web Navigator supportar SIMATIC Logon Fördelar: Större flexibilitet

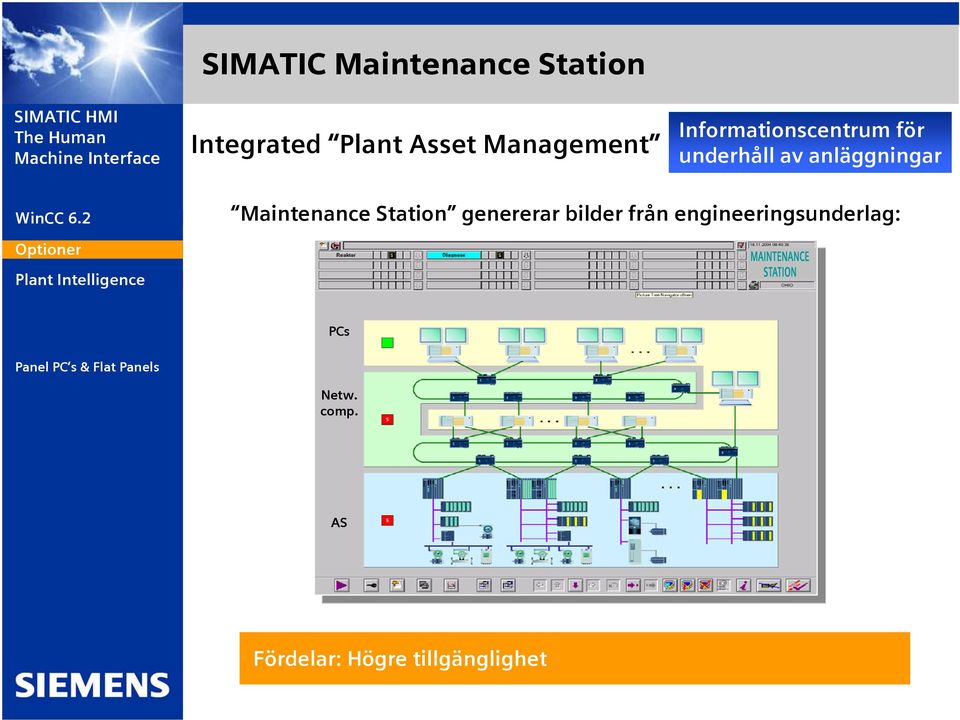

8 SIMATIC Maintenance Station Integrated Plant Asset Management Informationscentrum för underhåll av anläggningar Maintenance Station genererar bilder från engineeringsunderlag: PCs Netw. comp. AS Fördelar: Högre tillgänglighet

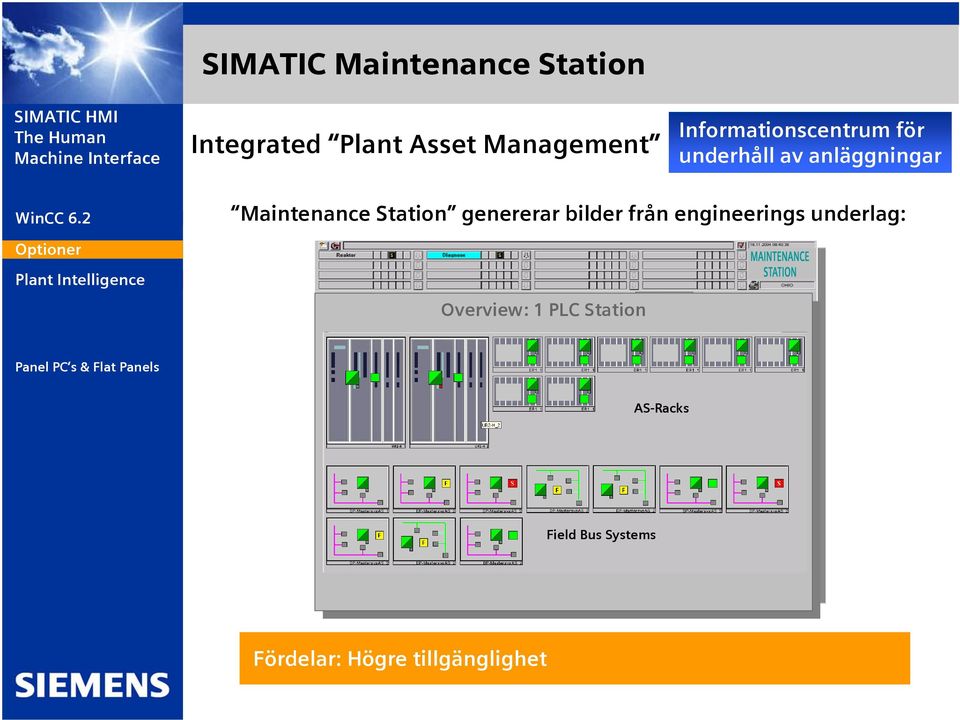

9 SIMATIC Maintenance Station Integrated Plant Asset Management Informationscentrum för underhåll av anläggningar Maintenance Station genererar bilder från engineerings underlag: PCs Netw. comp. Overview: 1 PLC Station AS-Racks AS Field Bus Systems Fördelar: Högre tillgänglighet

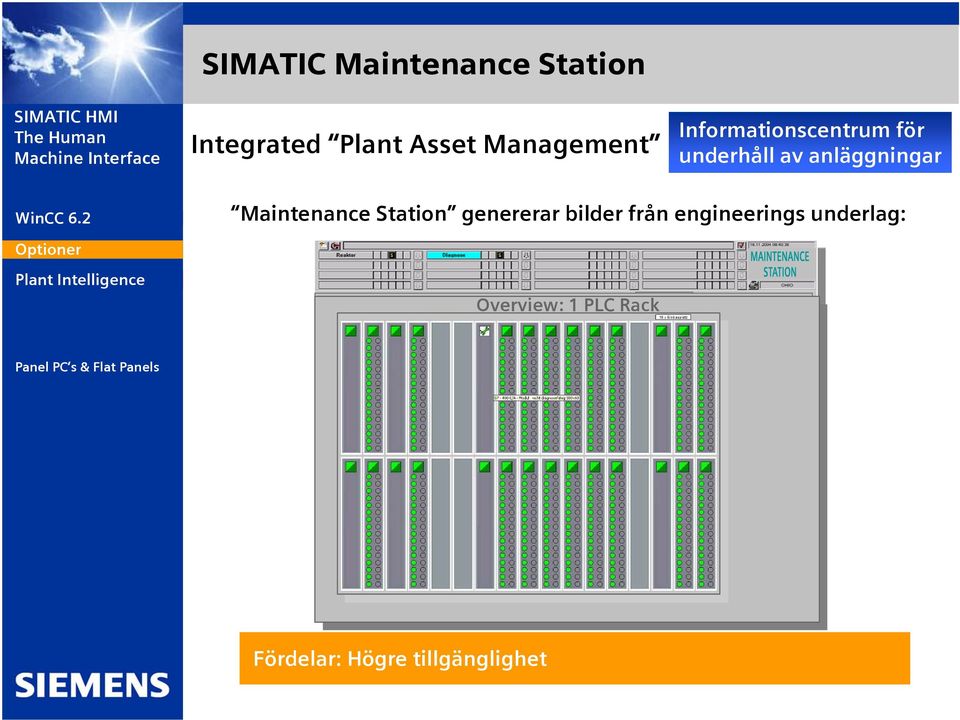

10 SIMATIC Maintenance Station Integrated Plant Asset Management Informationscentrum för underhåll av anläggningar Maintenance Station genererar bilder från engineerings underlag: PCs Netw. comp. Overview: Overview: 1 PLC 1 PLC Station Rack AS-Racks AS Field Bus Systems Fördelar: Högre tillgänglighet

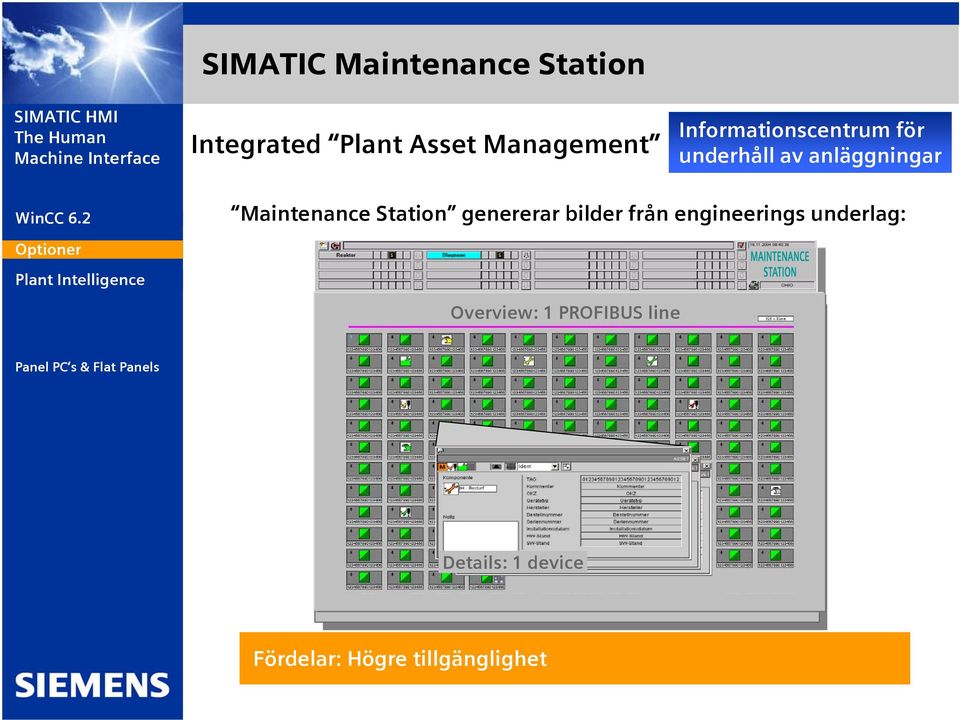

11 SIMATIC Maintenance Station Integrated Plant Asset Management Informationscentrum för underhåll av anläggningar Maintenance Station genererar bilder från engineerings underlag: PCs Netw. comp. Overview: Overview: 11 PLC PROFIBUS 1 PLC Station Rack line AS-Racks AS Details: 1 device Field Bus Systems Fördelar: Högre tillgänglighet

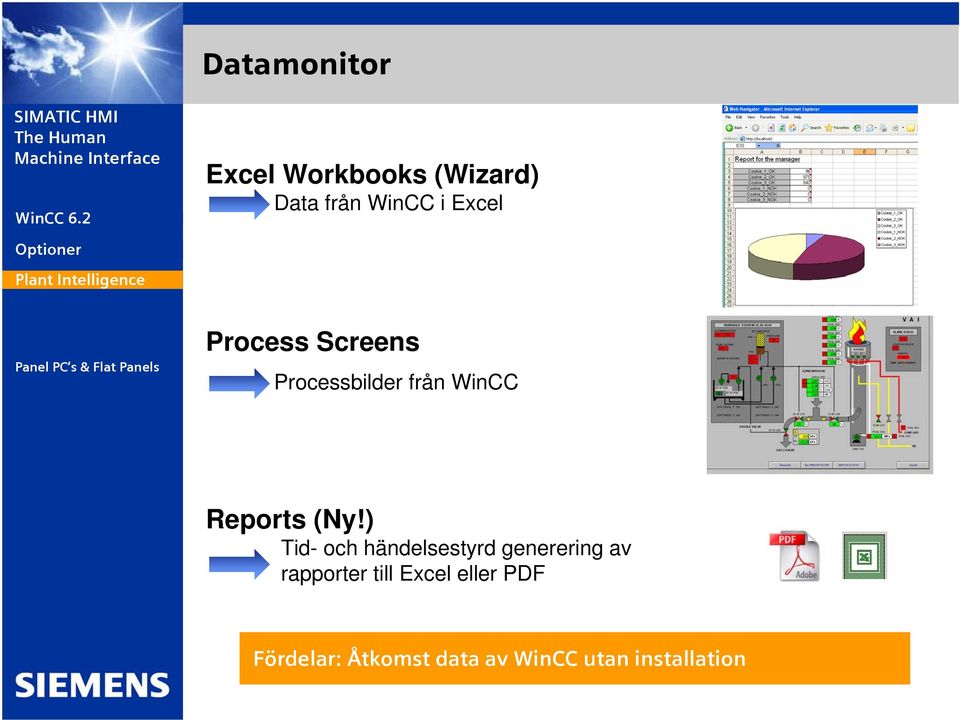

12 Datamonitor Excel Workbooks (Wizard) Data från WinCC i Excel Process Screens Processbilder från WinCC Reports (Ny!) Tid- och händelsestyrd generering av rapporter till Excel eller PDF Fördelar: Åtkomst data av WinCC utan installation

13 Datamonitor - Webcenter WebCenter är en Internetportal Internetsidor kan skapas som innehåller data från WinCC. Ingen installation på klienten Kombinera flera sorter av display-typer, för t.ex. management eller kvalitetsanalytiker Möjlighet att skapa flera internetsidor med länkar däremellan Fördelar: Åtkomst data av WinCC utan installation

14 Datamonitor - Webcenter WebCenter är en Internetportal Internetsidor kan skapas som innehåller data från WinCC. Ingen installation på klienten Kombinera flera sorter av display-typer, för t.ex. management eller kvalitetsanalytiker Möjlighet att skapa flera internetsidor med länkar emellan. Fördelar: Åtkomst data av WinCC utan installation

15 Komplett portfolio med Panel PC s och Flat Panels Panel PC 477 Panel PC 577 Panel PC 677 Key Touch Panel PC 877 Flat Panel Monitors

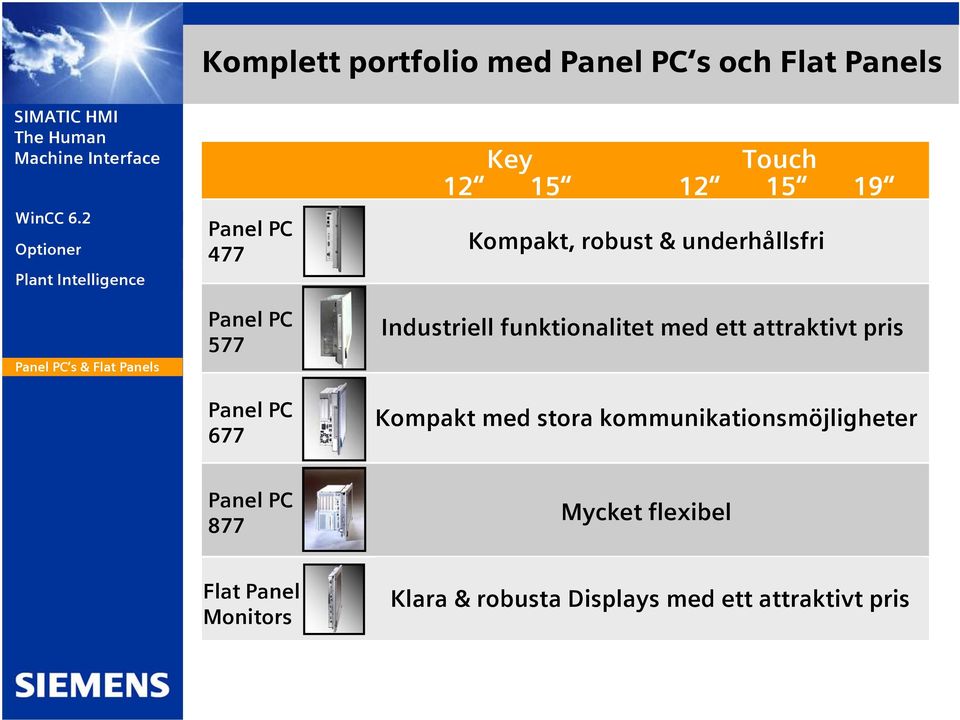

16 Komplett portfolio med Panel PC s och Flat Panels Panel PC 477 Panel PC 577 Panel PC 677 Key Touch Kompakt, robust & underhållsfri Industriell funktionalitet med ett attraktivt pris Kompakt med stora kommunikationsmöjligheter Panel PC 877 Mycket flexibel Flat Panel Monitors Klara & robusta Displays med ett attraktivt pris

17 Jos Klein Woud Direct Mobile Workshops (April / Maj) & Intresseanmälan hos mig SIMATIC WinCC Version 6.2 New Perspectives on Process Visualization
