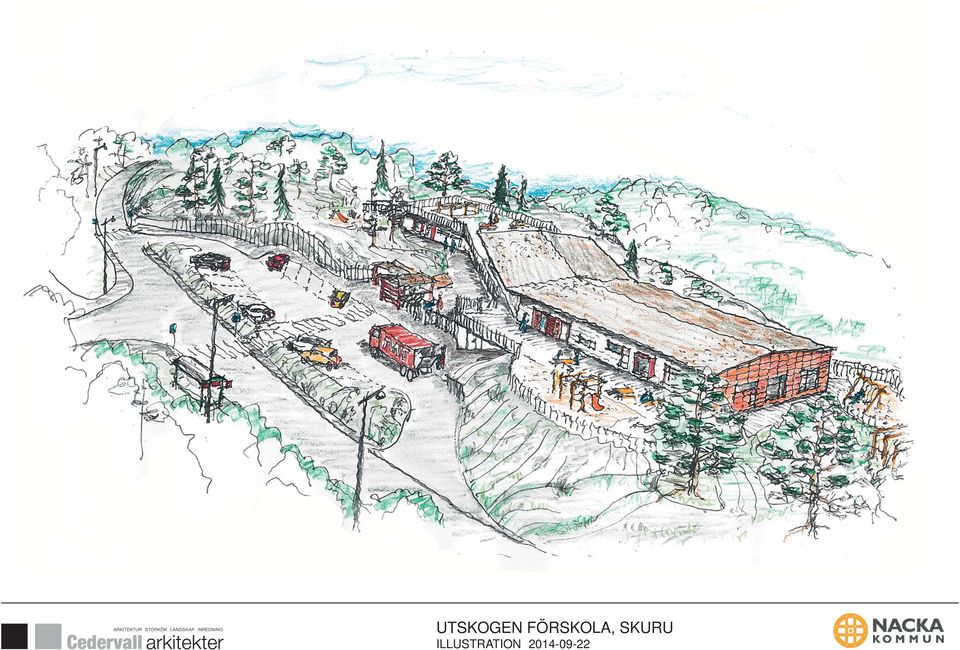

UTSKOGEN FÖRSKOLA, SKURU ILLUSTRATION

Storlek: px

Starta visningen från sidan:

Download "UTSKOGEN FÖRSKOLA, SKURU ILLUSTRATION 2014-09-22"

Anton Lindgren
för 8 år sedan
Visningar:

1 ILLUSTRATION

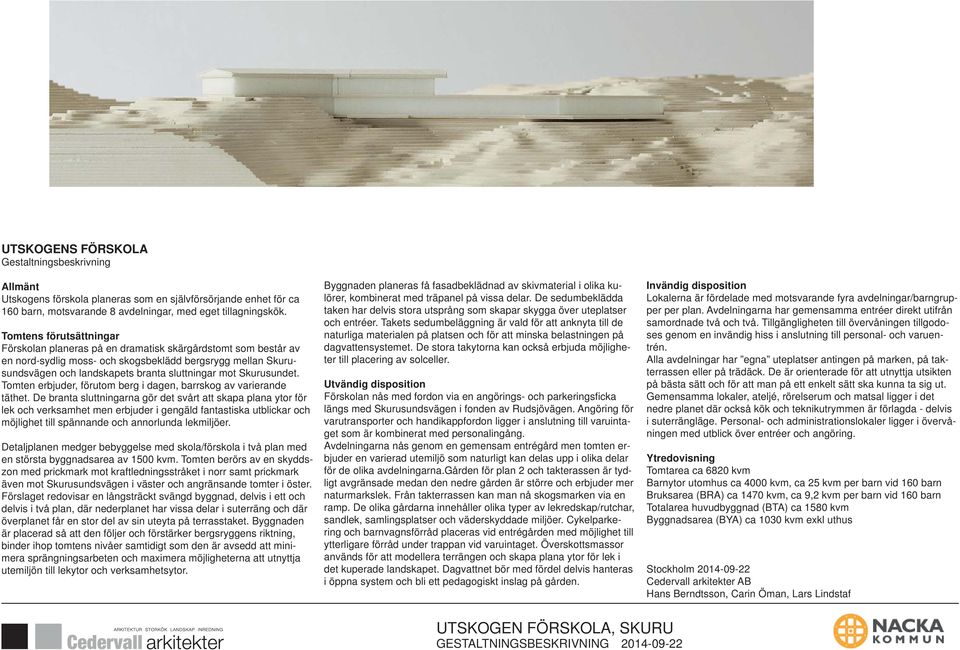

2 UTSKOGENS FÖRSKOLA Gestaltningsbeskrivning Allmänt Utskogens förskola planeras som en självförsörjande enhet för ca 160 barn, motsvarande 8 avdelningar, med eget tillagningskök. Tomtens förutsättningar Förskolan planeras på en dramatisk skärgårdstomt som består av en nord-sydlig moss- och skogsbeklädd bergsrygg mellan Skurusundsvägen och landskapets branta sluttningar mot Skurusundet. Tomten erbjuder, förutom berg i dagen, barrskog av varierande täthet. De branta sluttningarna gör det svårt att skapa plana ytor för lek och verksamhet men erbjuder i gengäld fantastiska utblickar och möjlighet till spännande och annorlunda lekmiljöer. Detaljplanen medger bebyggelse med skola/förskola i två plan med en största byggnadsarea av 1500 kvm. Tomten berörs av en skyddszon med prickmark mot kraftledningsstråket i norr samt prickmark även mot Skurusundsvägen i väster och angränsande tomter i öster. Förslaget redovisar en långsträckt svängd byggnad, delvis i ett och delvis i två plan, där nederplanet har vissa delar i suterräng och där överplanet får en stor del av sin uteyta på terrasstaket. Byggnaden är placerad så att den följer och förstärker bergsryggens riktning, binder ihop tomtens nivåer samtidigt som den är avsedd att minimera sprängningsarbeten och maximera möjligheterna att utnyttja utemiljön till lekytor och verksamhetsytor. Byggnaden planeras få fasadbeklädnad av skivmaterial i olika kulörer, kombinerat med träpanel på vissa delar. De sedumbeklädda taken har delvis stora utsprång som skapar skygga över uteplatser och entréer. Takets sedumbeläggning är vald för att anknyta till de naturliga materialen på platsen och för att minska belastningen på dagvattensystemet. De stora takytorna kan också erbjuda möjligheter till placering av solceller. Utvändig disposition Förskolan nås med fordon via en angörings- och parkeringsfi cka längs med Skurusundsvägen i fonden av Rudsjövägen. Angöring för varutransporter och handikappfordon ligger i anslutning till varuintaget som är kombinerat med personalingång. Avdelningarna nås genom en gemensam entrégård men tomten erbjuder en varierad utemiljö som naturligt kan delas upp i olika delar för de olika avdelningarna.gården för plan 2 och takterassen är tydligt avgränsade medan den nedre gården är större och erbjuder mer naturmarkslek. Från takterrassen kan man nå skogsmarken via en ramp. De olika gårdarna innehåller olika typer av lekredskap/rutchar, sandlek, samlingsplatser och väderskyddade miljöer. Cykelparkering och barnvagnsförråd placeras vid entrégården med möjlighet till ytterligare förråd under trappan vid varuintaget. Överskottsmassor används för att modellera terrängen och skapa plana ytor för lek i det kuperade landskapet. Dagvattnet bör med fördel delvis hanteras i öppna system och bli ett pedagogiskt inslag på gården. Invändig disposition Lokalerna är fördelade med motsvarande fyra avdelningar/barngrupper per plan. Avdelningarna har gemensamma entréer direkt utifrån samordnade två och två. Tillgängligheten till övervåningen tillgodoses genom en invändig hiss i anslutning till personal- och varuentrén. Alla avdelningar har egna uteplatser antingen på marken, på takterrassen eller på trädäck. De är orienterade för att utnyttja utsikten på bästa sätt och för att man på ett enkelt sätt ska kunna ta sig ut. Gemensamma lokaler, ateljé, rörelserum och matsal ligger i det nedre planet där också kök och teknikutrymmen är förlagda - delvis i suterrängläge. Personal- och administrationslokaler ligger i övervåningen med utblick över entréer och angöring. Ytredovisning Tomtarea ca 6820 kvm Barnytor utomhus ca 4000 kvm, ca 25 kvm per barn vid 160 barn Bruksarea (BRA) ca 1470 kvm, ca 9,2 kvm per barn vid 160 barn Totalarea huvudbyggnad (BTA) ca 1580 kvm Byggnadsarea (BYA) ca 1030 kvm exkl uthus Stockholm Cedervall arkitekter AB Hans Berndtsson, Carin Öman, Lars Lindstaf GESTALTNINGSBESKRIVNING

Skurusundet. Tomten erbjuder, förutom berg i dagen, barrskog av varierande täthet.

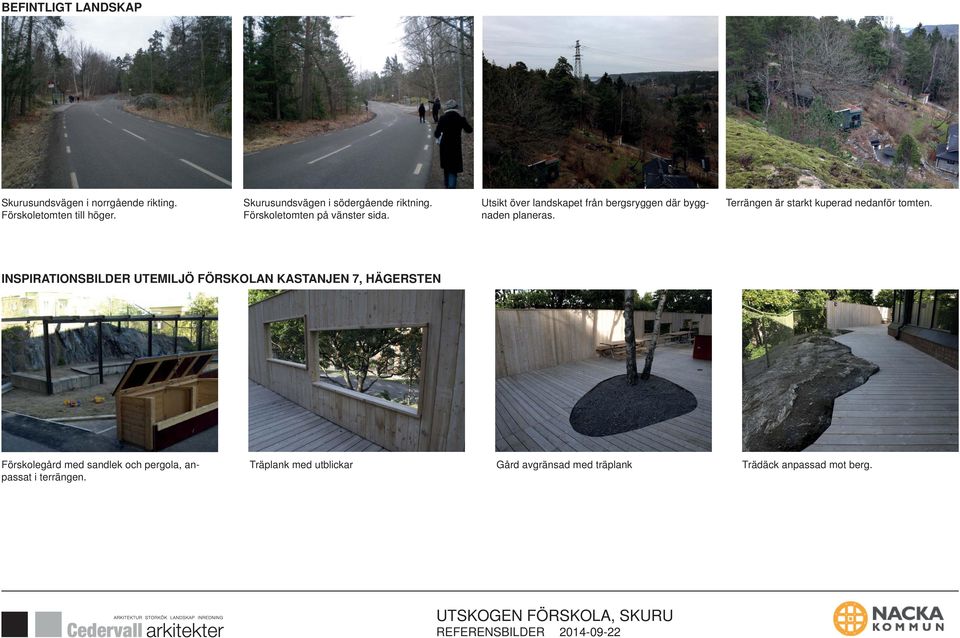

3 BEFINTLIGT LANDSKAP Skurusundsvägen i norrgående rikting. Förskoletomten till höger. Skurusundsvägen i södergående riktning. Förskoletomten på vänster sida. Utsikt över landskapet från bergsryggen där byggnaden planeras. Terrängen är starkt kuperad nedanför tomten. INSPIRATIONSBILDER UTEMILJÖ FÖRSKOLAN KASTANJEN 7, HÄGERSTEN Förskolegård med sandlek och pergola, anpassat i terrängen. Träplank med utblickar Gård avgränsad med träplank Trädäck anpassad mot berg. REFERENSBILDER

Utsikt över landskapet från bergsryggen där byggnaden planeras. Terrängen är starkt kuperad nedanför tomten.

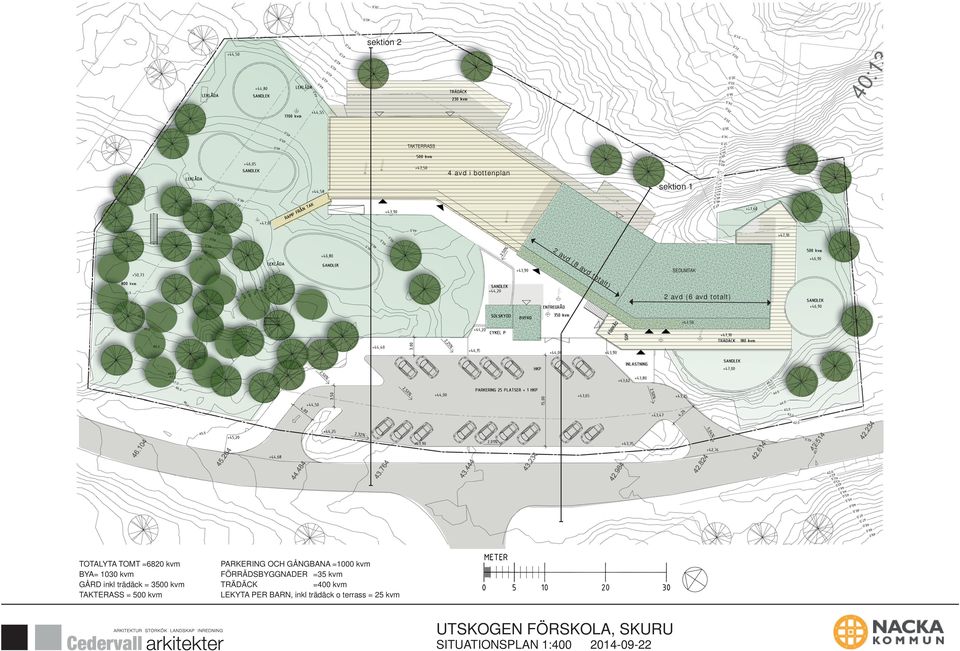

4 500 kvm SANDLEK sektion 2 SEDUMTAK MED SOLCELLER SANDLEK SANDLEK ENTREGRÅD 350 kvm BV FÖ CYKEL P TAKTERRASS 4 avd i bottenplan SOP RR ÅD SOLSKYDD TRÄDÄCK INLASTNING 180 kvm sektionsandlek 1 HKP PARKERING 25 PLATSER + 1 HKP 2 av d (8 av d SEDUMTAK to ta lt) 2 avd (6 avd totalt) kvm /barn = 25 kvm /barn = 33,5 TOTALYTA TOMT =6820 kvm BYA= 1030 kvm GÅRD inkl trädäck = 3500 kvm TAKTERASS = 500 kvm PARKERING OCH GÅNGBANA =1000 kvm FÖRRÅDSBYGGNADER =35 kvm TRÄDÄCK =400 kvm LEKYTA PER BARN, inkl trädäck o terrass = 25 kvm SITUATIONSPLAN 1:

totalt) kvm /barn = 25 kvm /barn = 33,5 TOTALYTA TOMT =6820 kvm BYA= 1030 kvm GÅRD inkl trädäck = 3500 kvm TAKTERASS = 500 kvm PARKERING

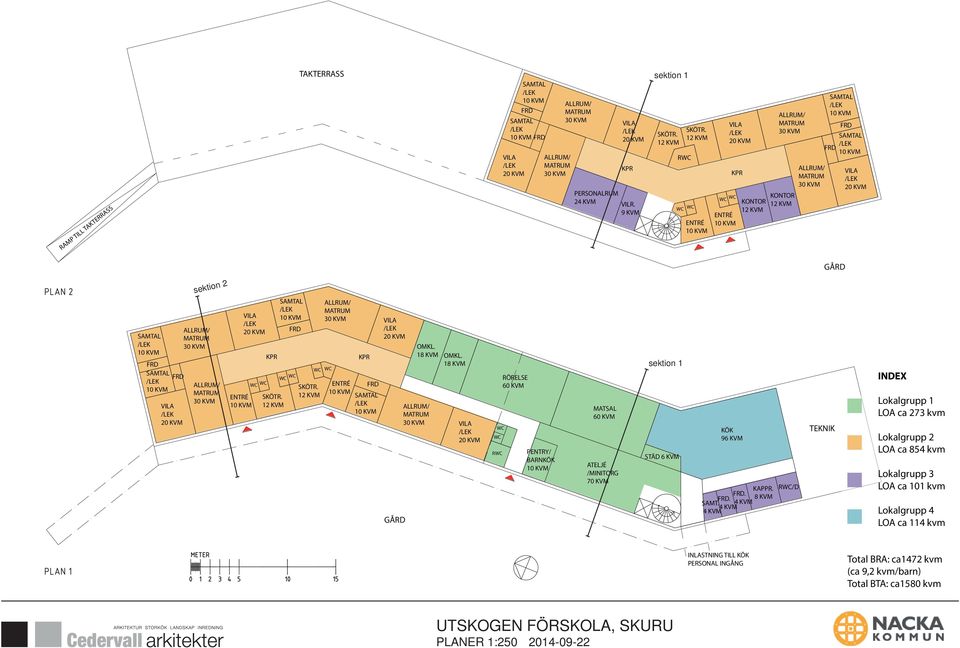

5 RAMP TILL TAKTERRASS TAKTERRASS PERSONALRUM 24 KVM KPR VILR. 9 KVM sektion 1 SKÖTR. RWC SKÖTR. WC WC ENTRÉ KPR WC WC ENTRÉ KONTOR KONTOR GÅRD sektion 2 ENTRÉ WC WC KPR SKÖTR. WC WC SKÖTR. WC WC ENTRÉ KPR OMKL. 18 KVM OMKL. 18 KVM GÅRD WC WC RWC RÖRELSE 60 KVM PENTRY/ BARNKÖK MATSAL 60 KVM ATELJÉ /MINITORG 70 KVM sektion 1 STÄD 6 KVM KÖK 96 KVM KAPPR... 8 KVM SAMT. 4 KVM 4 KVM 4 KVM RWC/D TEKNIK INDEX Lokalgrupp 1 LOA ca 273 kvm Lokalgrupp 2 LOA ca 854 kvm Lokalgrupp 3 LOA ca 101 kvm Lokalgrupp 4 LOA ca 114 kvm INLASTNING TILL KÖK PERSONAL INGÅNG Total BRA: ca1472 kvm (ca 9,2 kvm/barn) Total BTA: ca1580 kvm PLANER 1:

18 KVM GÅRD WC WC RWC RÖRELSE 60 KVM PENTRY/ BARNKÖK MATSAL 60 KVM ATELJÉ /MINITORG 70 KVM sektion 1 STÄD 6 KVM KÖK 96 KVM KAPPR... 8 KVM SAMT.

6 plan 2 trädäck plan 1 entrégård schakt parkering Skurusundsvägen sektion 1 befi ntlig marklinje takterrass gård parkering trädäck plan 1 schakt Skurusundsvägen utfyllnad sektion 2 SEKTIONER SKALA 1:

takterrass gård parkering trädäck plan 1 schakt

7 Elevation från norr Elevation från gata ELEVATIONER

8 Vy från parkering mot entrégård Vy från Rudsjövägen Vy från vattnet Vy från vägen 3D-VYER
