Powerline 500 Home Network Adapter (PL500)

Transkript

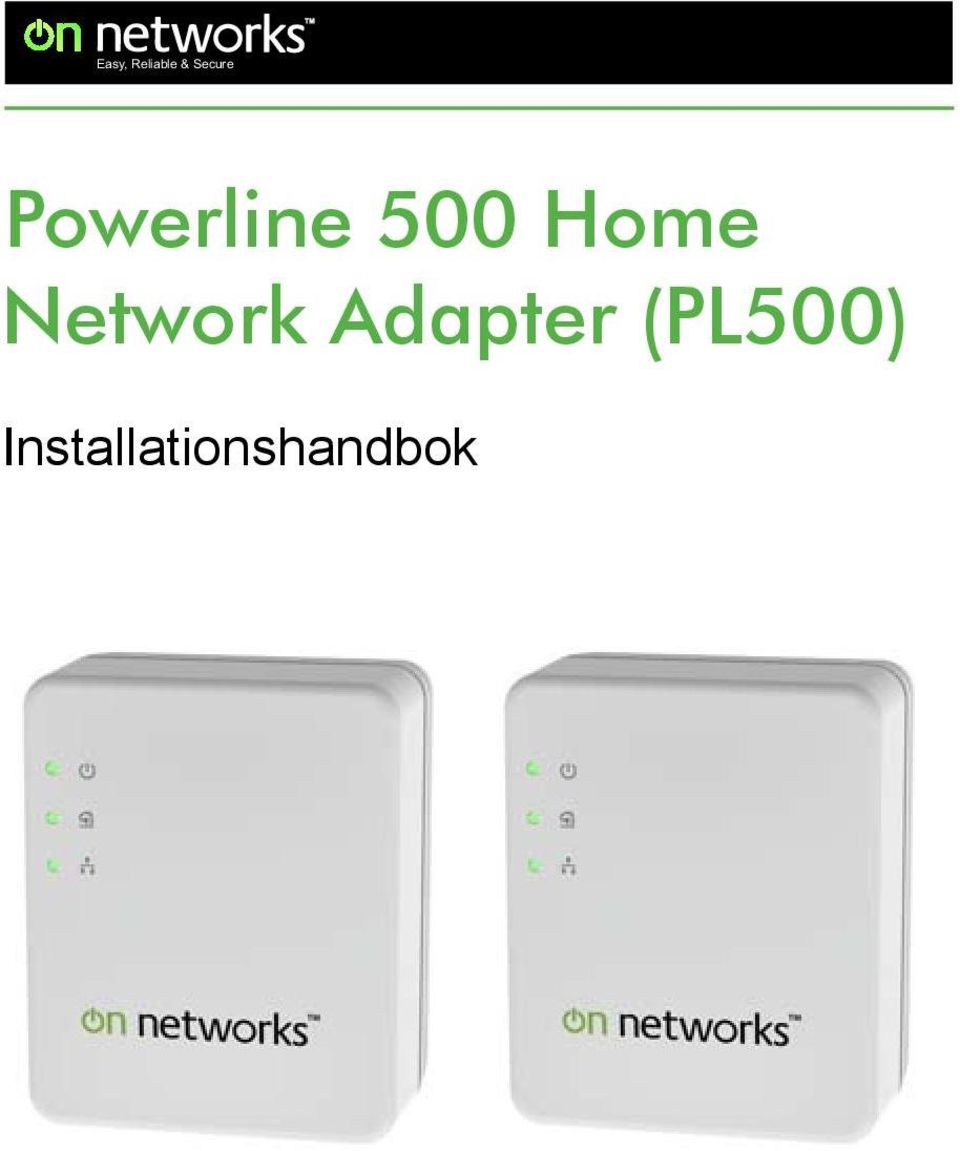

1 Easy, Reliable & Secure Powerline 500 Home Network Adapter (PL500) Installationshandbok

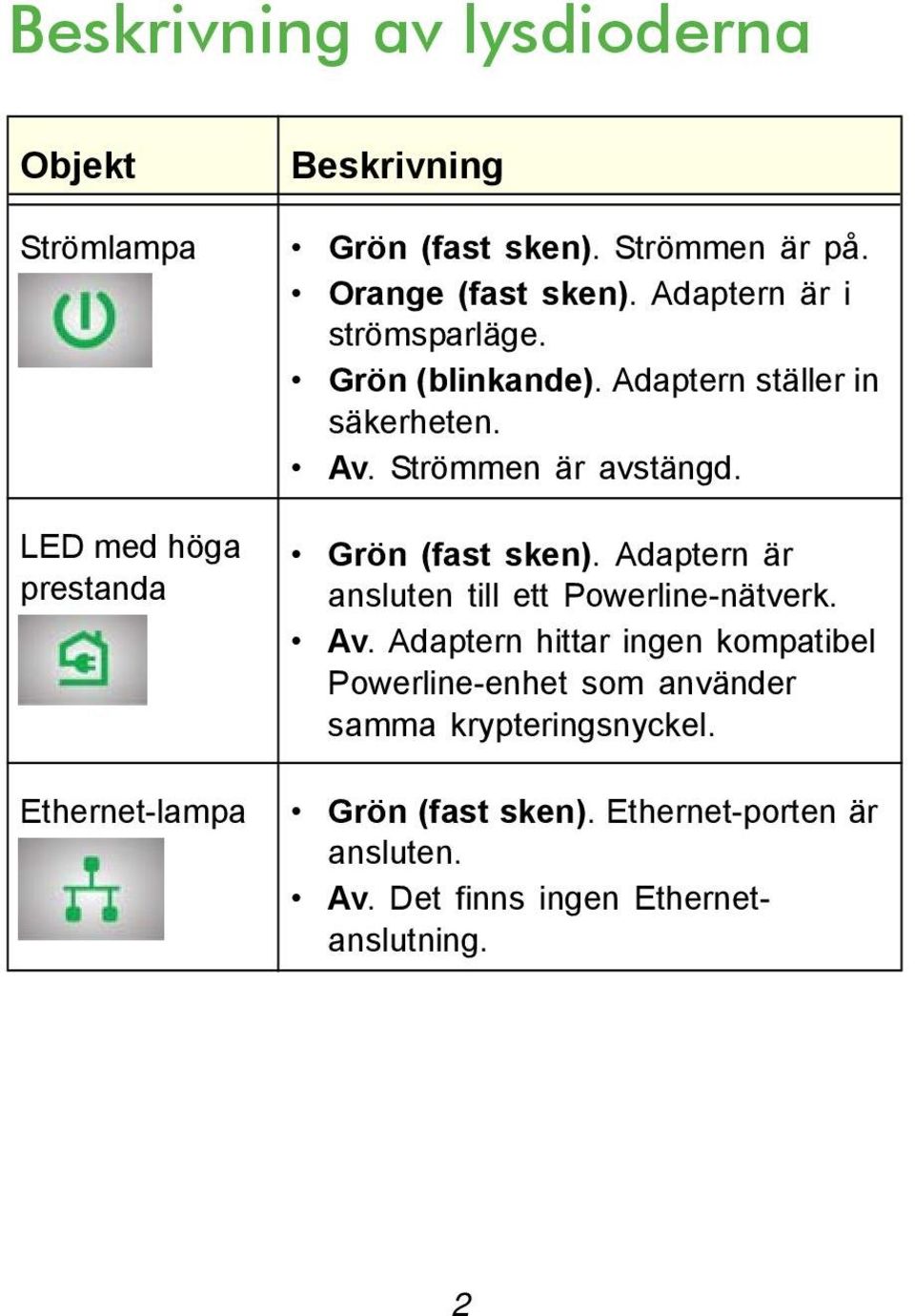

2 Beskrivning av lysdioderna Objekt Beskrivning Strömlampa Grön (fast sken). Strömmen är på. Orange (fast sken). Adaptern är i strömsparläge. Grön (blinkande). Adaptern ställer in säkerheten. Av. Strömmen är avstängd. LED med höga prestanda Grön (fast sken). Adaptern är ansluten till ett Powerline-nätverk. Av. Adaptern hittar ingen kompatibel Powerline-enhet som använder samma krypteringsnyckel. Ethernet-lampa Grön (fast sken). Ethernet-porten är ansluten. Av. Det finns ingen Ethernetanslutning. 2

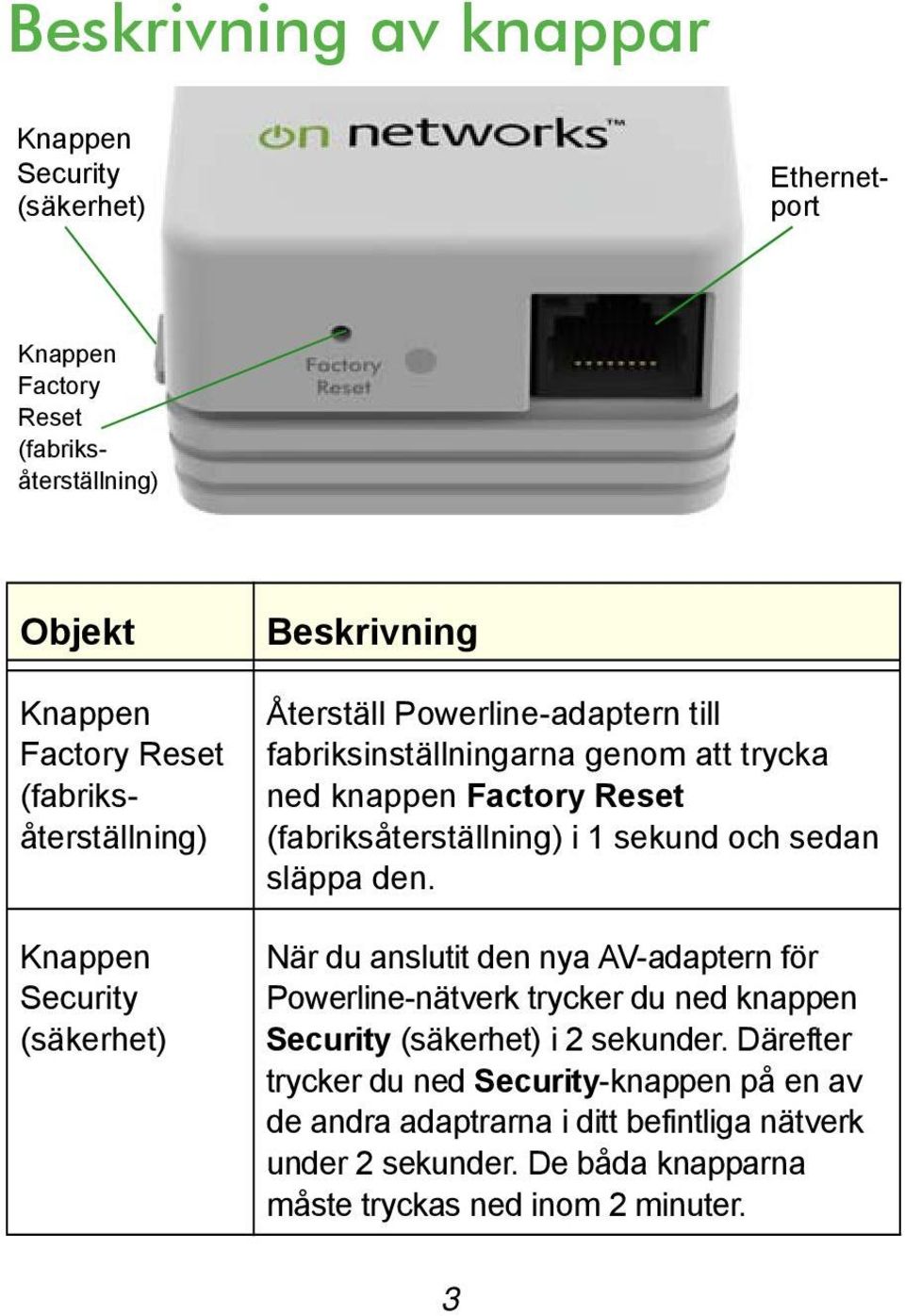

3 Beskrivning av knappar Knappen Security (säkerhet) Ethernetport Knappen Factory Reset (fabriksåterställning) Objekt Knappen Factory Reset (fabriksåterställning) Knappen Security (säkerhet) Beskrivning Återställ Powerline-adaptern till fabriksinställningarna genom att trycka ned knappen Factory Reset (fabriksåterställning) i 1 sekund och sedan släppa den. När du anslutit den nya AV-adaptern för Powerline-nätverk trycker du ned knappen Security (säkerhet) i 2 sekunder. Därefter trycker du ned Security-knappen på en av de andra adaptrarna i ditt befintliga nätverk under 2 sekunder. De båda knapparna måste tryckas ned inom 2 minuter. 3

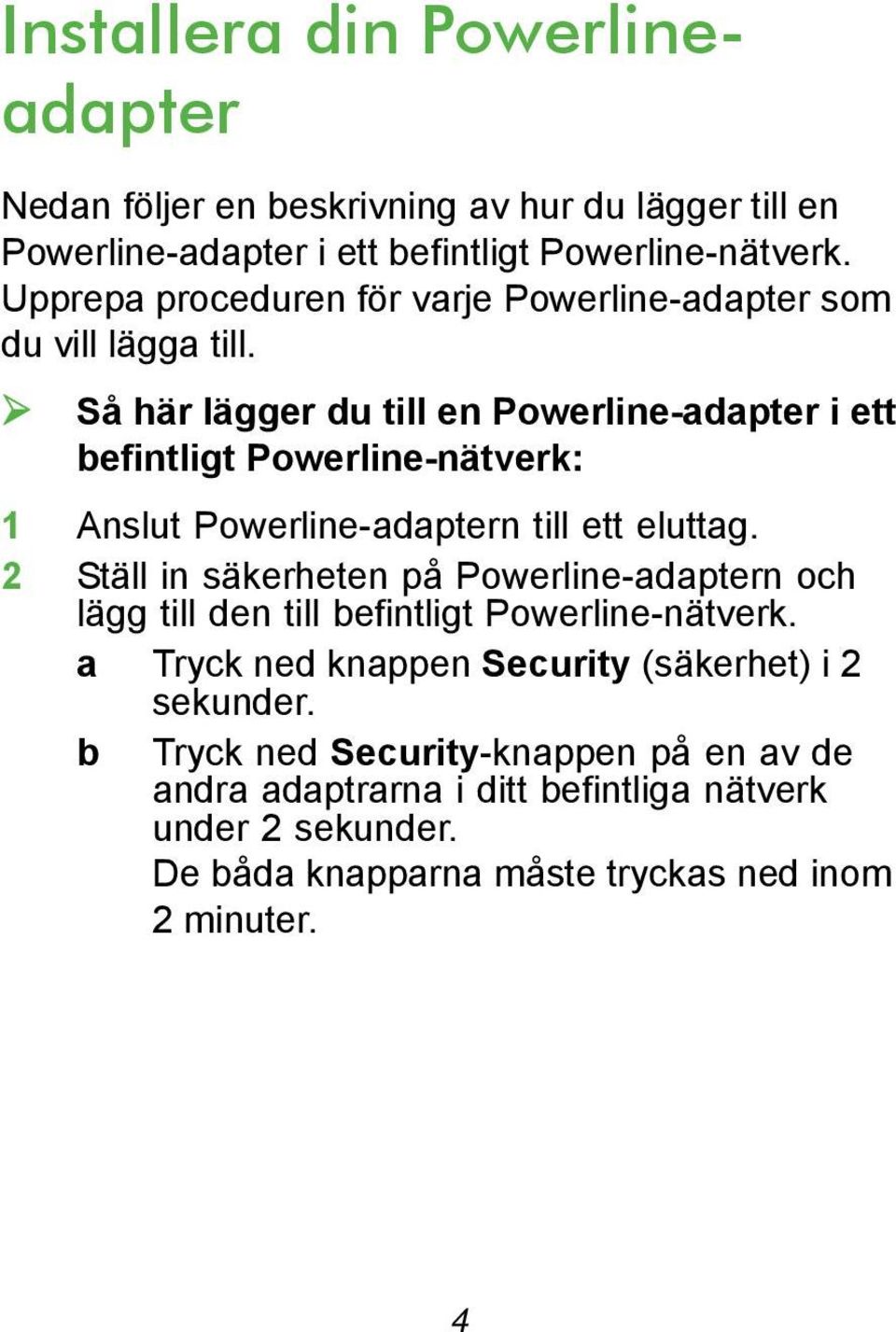

4 Installera din Powerlineadapter Nedan följer en beskrivning av hur du lägger till en Powerline-adapter i ett befintligt Powerline-nätverk. Upprepa proceduren för varje Powerline-adapter som du vill lägga till. Så här lägger du till en Powerline-adapter i ett befintligt Powerline-nätverk: 1 Anslut Powerline-adaptern till ett eluttag. 2 Ställ in säkerheten på Powerline-adaptern och lägg till den till befintligt Powerline-nätverk. a Tryck ned knappen Security (säkerhet) i 2 sekunder. b Tryck ned Security-knappen på en av de andra adaptrarna i ditt befintliga nätverk under 2 sekunder. De båda knapparna måste tryckas ned inom 2 minuter. 4

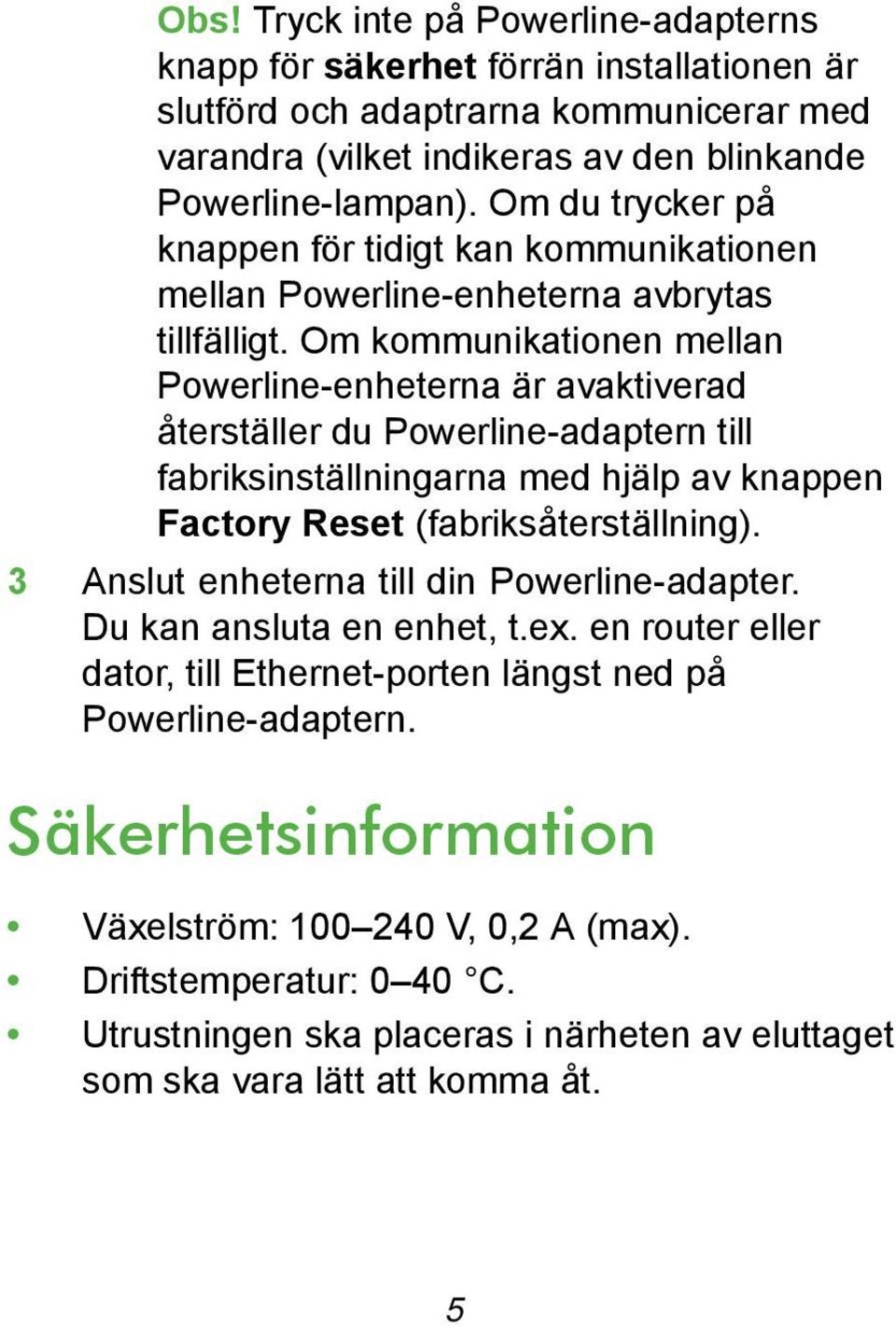

5 Obs! Tryck inte på Powerline-adapterns knapp för säkerhet förrän installationen är slutförd och adaptrarna kommunicerar med varandra (vilket indikeras av den blinkande Powerline-lampan). Om du trycker på knappen för tidigt kan kommunikationen mellan Powerline-enheterna avbrytas tillfälligt. Om kommunikationen mellan Powerline-enheterna är avaktiverad återställer du Powerline-adaptern till fabriksinställningarna med hjälp av knappen Factory Reset (fabriksåterställning). 3 Anslut enheterna till din Powerline-adapter. Du kan ansluta en enhet, t.ex. en router eller dator, till Ethernet-porten längst ned på Powerline-adaptern. Säkerhetsinformation Växelström: V, 0,2 A (max). Driftstemperatur: 0 40 C. Utrustningen ska placeras i närheten av eluttaget som ska vara lätt att komma åt. 5

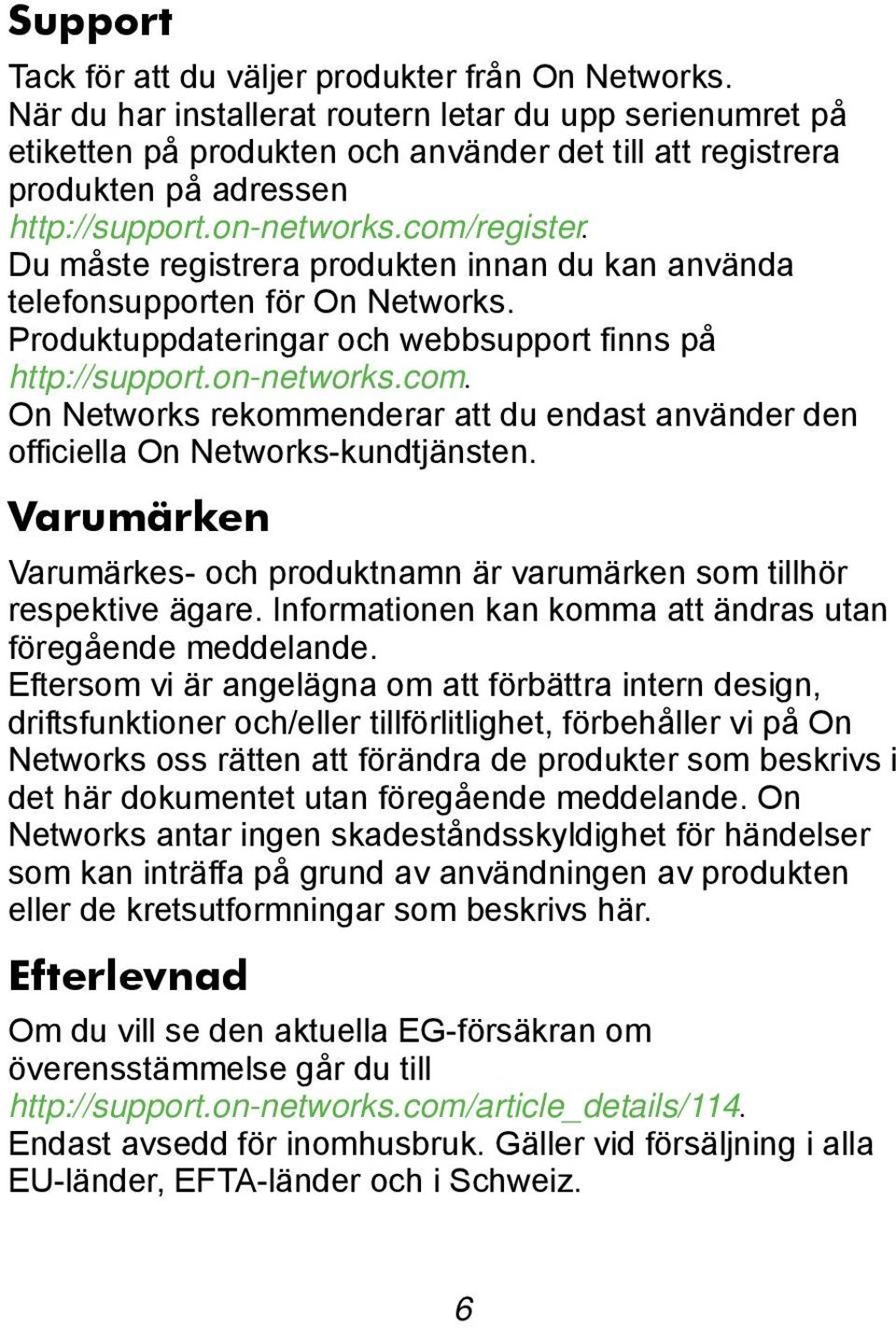

6 Support Tack för att du väljer produkter från On Networks. När du har installerat routern letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på adressen Du måste registrera produkten innan du kan använda telefonsupporten för On Networks. Produktuppdateringar och webbsupport finns på On Networks rekommenderar att du endast använder den officiella On Networks-kundtjänsten. Varumärken Varumärkes- och produktnamn är varumärken som tillhör respektive ägare. Informationen kan komma att ändras utan föregående meddelande. Eftersom vi är angelägna om att förbättra intern design, driftsfunktioner och/eller tillförlitlighet, förbehåller vi på On Networks oss rätten att förändra de produkter som beskrivs i det här dokumentet utan föregående meddelande. On Networks antar ingen skadeståndsskyldighet för händelser som kan inträffa på grund av användningen av produkten eller de kretsutformningar som beskrivs här. Efterlevnad Om du vill se den aktuella EG-försäkran om överensstämmelse går du till Endast avsedd för inomhusbruk. Gäller vid försäljning i alla EU-länder, EFTA-länder och i Schweiz. 6

7

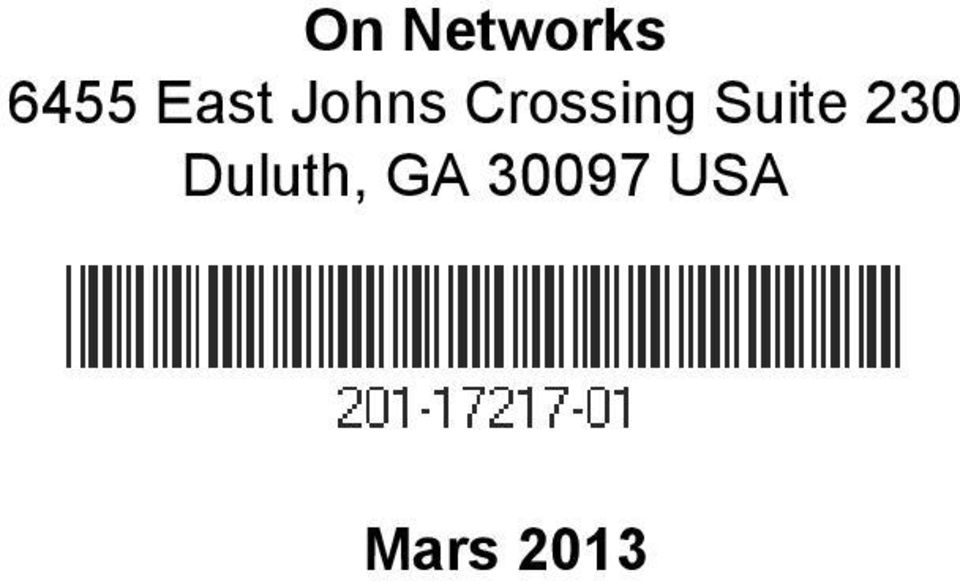

8 On Networks 6455 East Johns Crossing Suite 230 Duluth, GA USA Mars 2013
