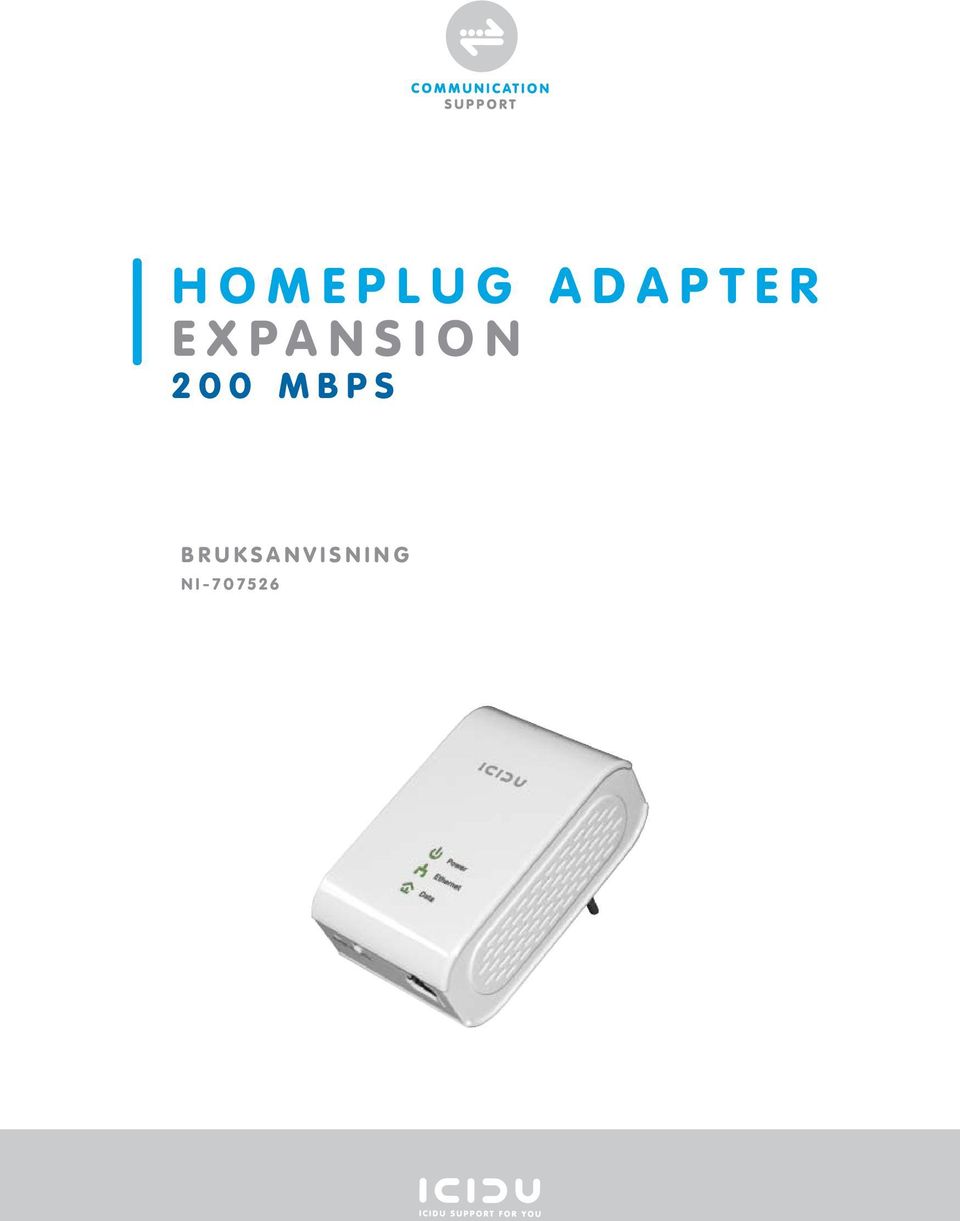

1 HOMEPLUG ADAPTER EXPANSION 200 MBPS BRUKSANVISNING NI

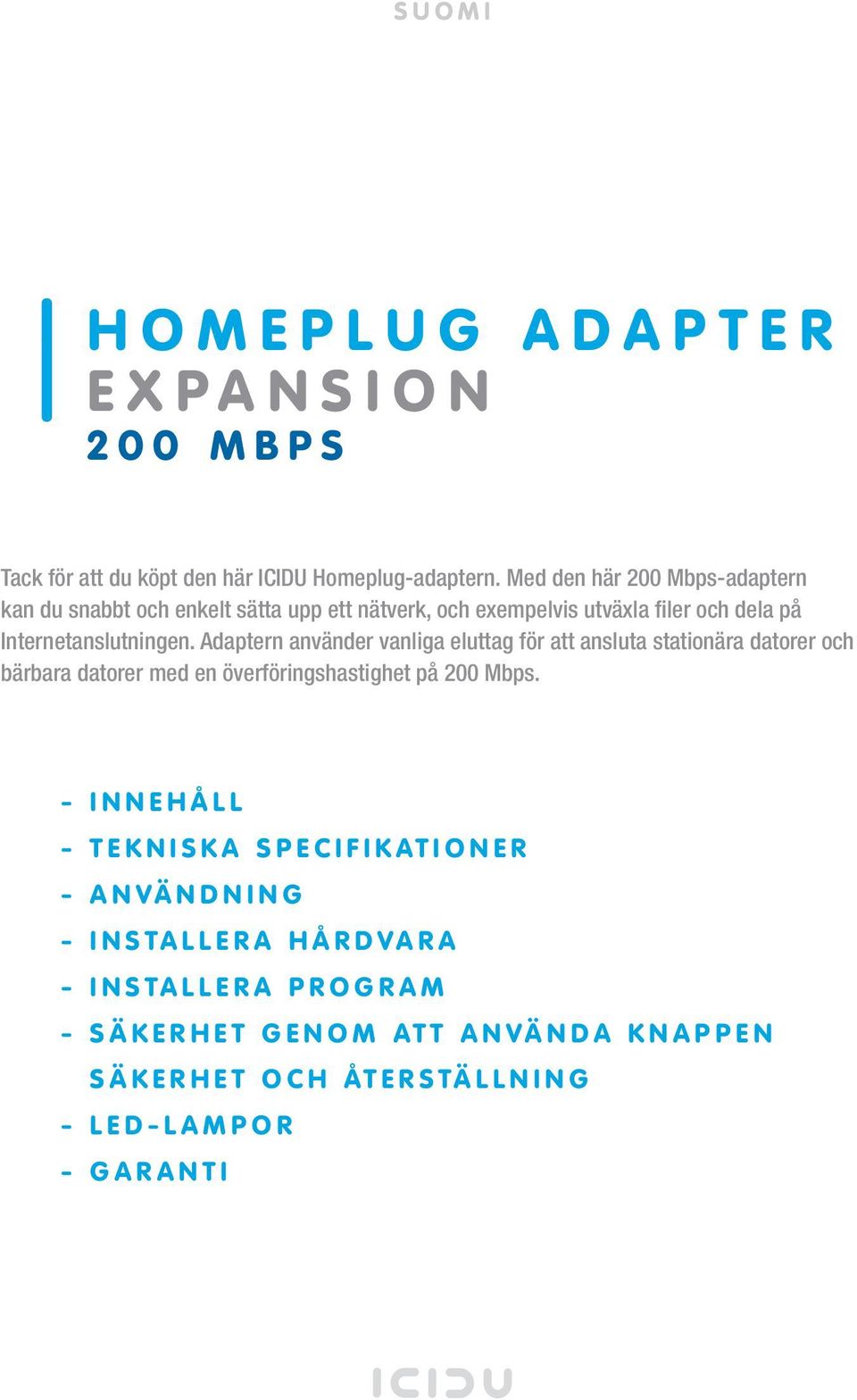

2 SUOMI HOMEPLUG ADAPTER EXPANSION 200 MBPS Tack för att du köpt den här ICIDU Homeplug-adaptern. Med den här 200 Mbps-adaptern kan du snabbt och enkelt sätta upp ett nätverk, och exempelvis utväxla filer och dela på Internetanslutningen. Adaptern använder vanliga eluttag för att ansluta stationära datorer och bärbara datorer med en överföringshastighet på 200 Mbps. - INNEHÅLL - TEKNISKA SPECIFIKATIONER - ANVÄNDNING - INSTALLERA HÅRDVARA - INSTALLERA PROGRAM - SÄKERHET GENOM ATT ANVÄNDA KNAPPEN SÄKERHET OCH ÅTERSTÄLLNING - LED-LAMPOR - GARANTI

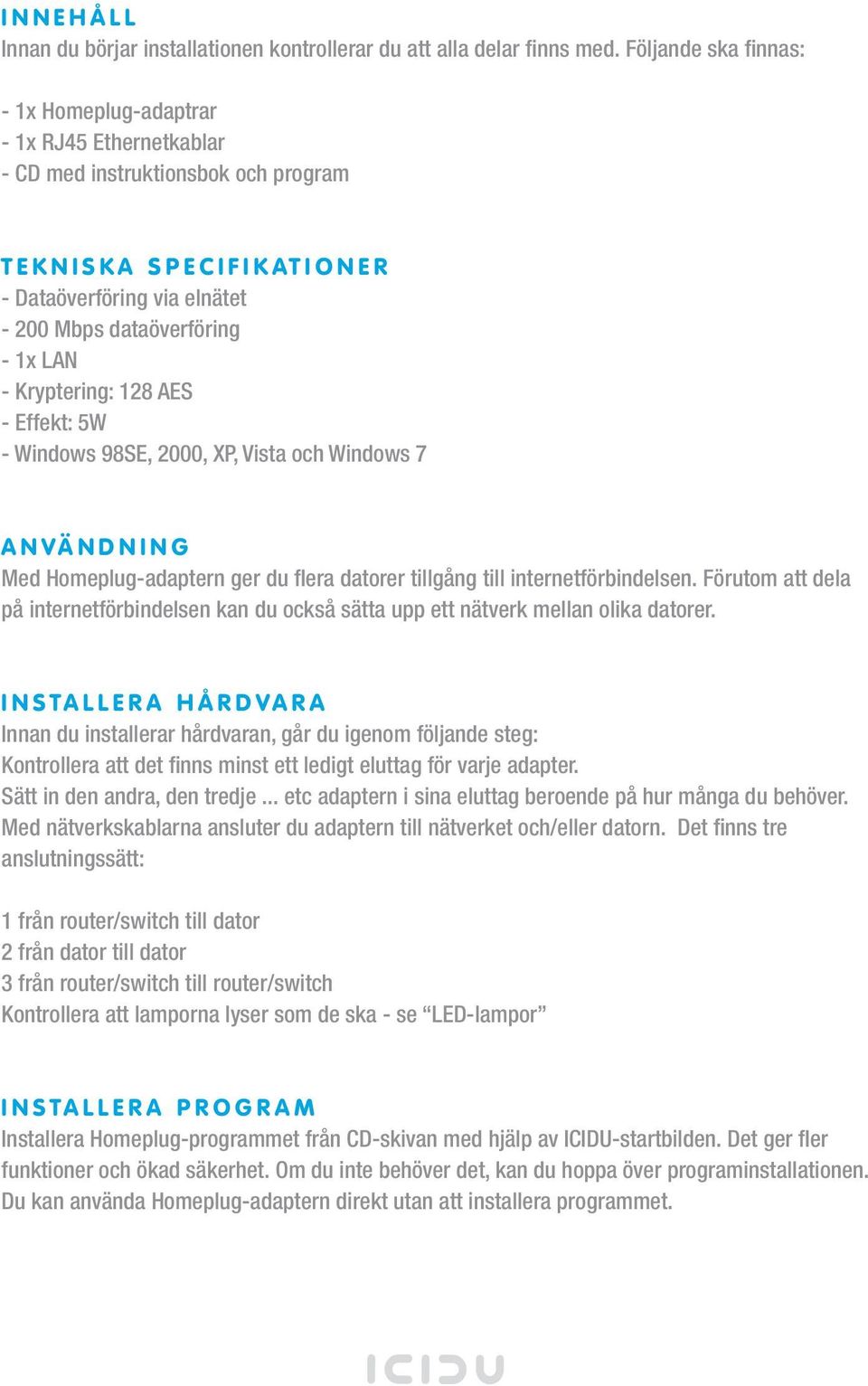

3 INNEHÅLL Innan du börjar installationen kontrollerar du att alla delar finns med. Följande ska finnas: - 1x Homeplug-adaptrar - 1x RJ45 Ethernetkablar - CD med instruktionsbok och program TEKNISKA SPECIFIKATIONER - Dataöverföring via elnätet Mbps dataöverföring - 1x LAN - Kryptering: 128 AES - Effekt: 5W - Windows 98SE, 2000, XP, Vista och Windows 7 ANVÄNDNING Med Homeplug-adaptern ger du flera datorer tillgång till internetförbindelsen. Förutom att dela på internetförbindelsen kan du också sätta upp ett nätverk mellan olika datorer. INSTALLERA HÅRDVARA Innan du installerar hårdvaran, går du igenom följande steg: Kontrollera att det finns minst ett ledigt eluttag för varje adapter. Sätt in den andra, den tredje... etc adaptern i sina eluttag beroende på hur många du behöver. Med nätverkskablarna ansluter du adaptern till nätverket och/eller datorn. Det finns tre anslutningssätt: 1 från router/switch till dator 2 från dator till dator 3 från router/switch till router/switch Kontrollera att lamporna lyser som de ska - se LED-lampor INSTALLERA PROGRAM Installera Homeplug-programmet från CD-skivan med hjälp av ICIDU-startbilden. Det ger fler funktioner och ökad säkerhet. Om du inte behöver det, kan du hoppa över programinstallationen. Du kan använda Homeplug-adaptern direkt utan att installera programmet.

Kryptering: 128 AES - Effekt: 5W - Windows 98SE, 2000, XP, Vista och Windows 7 ANVÄNDNING Med Homeplug-adaptern ger du flera datorer tillgång till internetförbindelsen.

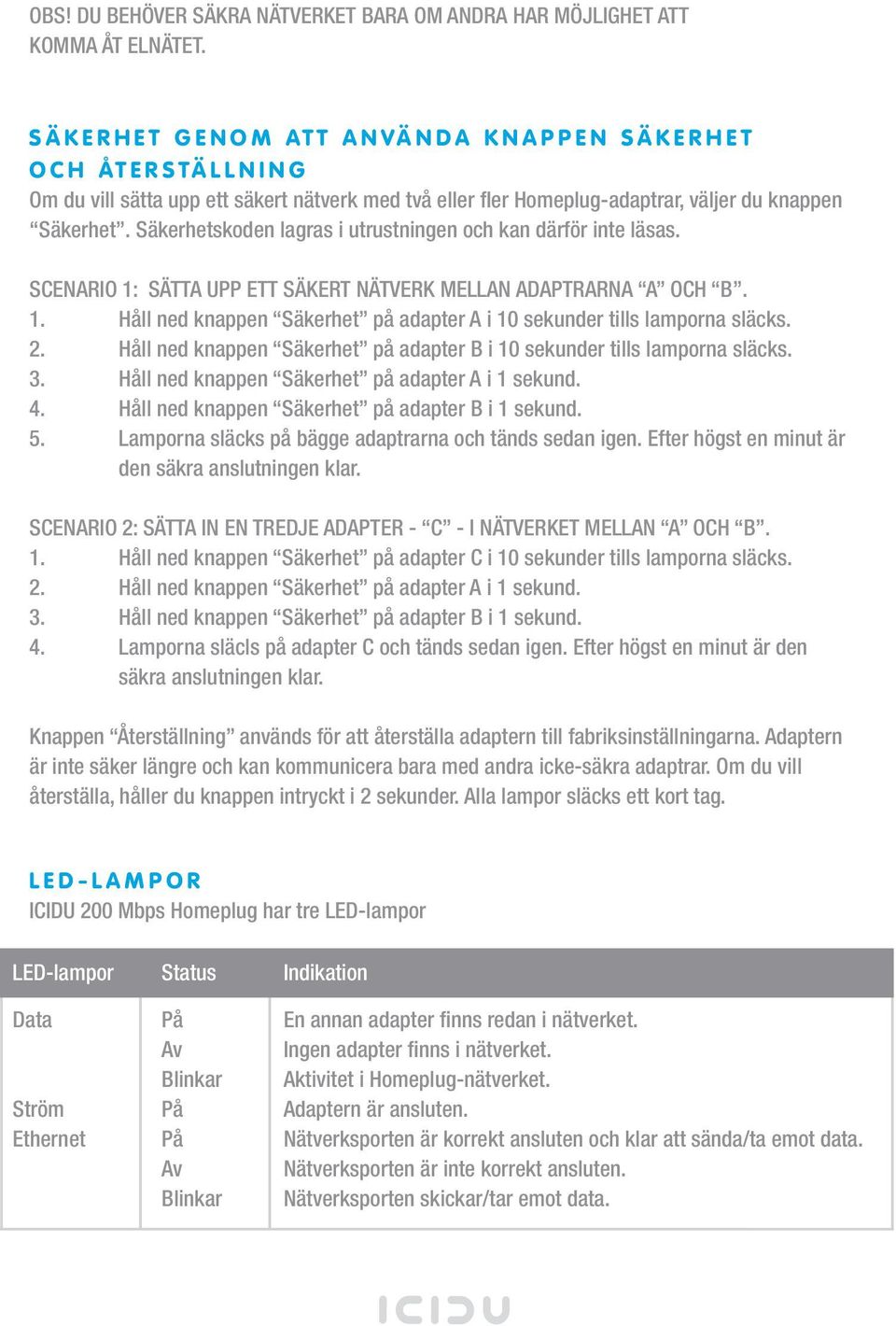

4 OBS! DU BEHÖVER SÄKRA NÄTVERKET BARA OM ANDRA HAR MÖJLIGHET ATT KOMMA ÅT ELNÄTET. SÄKERHET GENOM ATT ANVÄNDA KNAPPEN SÄKERHET OCH ÅTERSTÄLLNING Om du vill sätta upp ett säkert nätverk med två eller fler Homeplug-adaptrar, väljer du knappen Säkerhet. Säkerhetskoden lagras i utrustningen och kan därför inte läsas. SCENARIO 1: SÄTTA UPP ETT SÄKERT NÄTVERK MELLAN ADAPTRARNA A OCH B. 1. Håll ned knappen Säkerhet på adapter A i 10 sekunder tills lamporna släcks. 2. Håll ned knappen Säkerhet på adapter B i 10 sekunder tills lamporna släcks. 3. Håll ned knappen Säkerhet på adapter A i 1 sekund. 4. Håll ned knappen Säkerhet på adapter B i 1 sekund. 5. Lamporna släcks på bägge adaptrarna och tänds sedan igen. Efter högst en minut är den säkra anslutningen klar. SCENARIO 2: SÄTTA IN EN TREDJE ADAPTER - C - I NÄTVERKET MELLAN A OCH B. 1. Håll ned knappen Säkerhet på adapter C i 10 sekunder tills lamporna släcks. 2. Håll ned knappen Säkerhet på adapter A i 1 sekund. 3. Håll ned knappen Säkerhet på adapter B i 1 sekund. 4. Lamporna släcls på adapter C och tänds sedan igen. Efter högst en minut är den säkra anslutningen klar. Knappen Återställning används för att återställa adaptern till fabriksinställningarna. Adaptern är inte säker längre och kan kommunicera bara med andra icke-säkra adaptrar. Om du vill återställa, håller du knappen intryckt i 2 sekunder. Alla lampor släcks ett kort tag. LED-LAMPOR ICIDU 200 Mbps Homeplug har tre LED-lampor LED-lampor Status Indikation Data På En annan adapter finns redan i nätverket. Av Ingen adapter finns i nätverket. Blinkar Aktivitet i Homeplug-nätverket. Ström På Adaptern är ansluten. Ethernet På Nätverksporten är korrekt ansluten och klar att sända/ta emot data. Av Nätverksporten är inte korrekt ansluten. Blinkar Nätverksporten skickar/tar emot data.

Säkerhetskoden lagras i utrustningen och kan därför inte läsas. SCENARIO 1: SÄTTA UPP ETT SÄKERT NÄTVERK MELLAN ADAPTRARNA A OCH B. 1. Håll ned knappen Säkerhet på adapter A i 10 sekunder tills lamporna släcks.

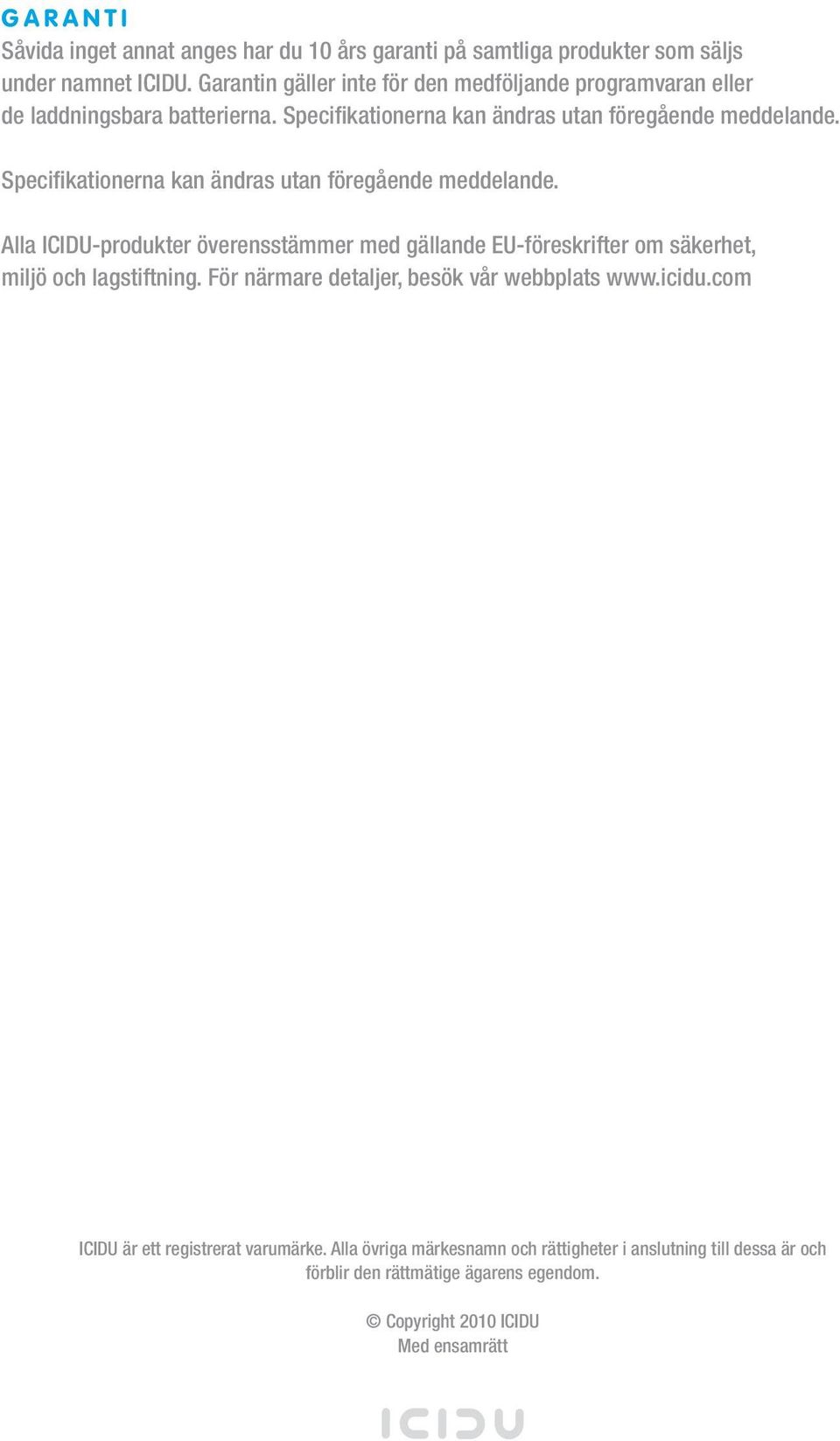

5 GARANTI Såvida inget annat anges har du 10 års garanti på samtliga produkter som säljs under namnet ICIDU. Garantin gäller inte för den medföljande programvaran eller de laddningsbara batterierna. Specifikationerna kan ändras utan föregående meddelande. Specifikationerna kan ändras utan föregående meddelande. Alla ICIDU-produkter överensstämmer med gällande EU-föreskrifter om säkerhet, miljö och lagstiftning. För närmare detaljer, besök vår webbplats ICIDU är ett registrerat varumärke. Alla övriga märkesnamn och rättigheter i anslutning till dessa är och förblir den rättmätige ägarens egendom. Copyright 2010 ICIDU Med ensamrätt

Specifikationerna kan ändras utan föregående meddelande. Alla ICIDU-produkter överensstämmer med gällande EU-föreskrifter om säkerhet, miljö och lagstiftning.
