1 Kungsbacka kommun, Tölö 5:38

2 Tölö 5:38, Kungsbacka kommun Beställare: Kungsbacka kommun Stadshuset Storgatan Kungsbacka Beställarens representant: Jonas Alborn Konsult: Uppdragsledare Handläggare Norconsult AB Theres Svenssons gata Göteborg Eva Wallin Mattias Perman Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: n:\104\11\ \5 arbetsmaterial\01 dokument\g\pm, mur m m\pm\pm_detaljplan.docx Bengt Askmar

3 3 (8) Innehållsförteckning Innehållsförteckning... 3 Förutsättningar/Orientering/Uppdrag och syfte... 4 Underlag... 4 Tidigare utförda undersökningar... 4 Nu utförda undersökningar... 4 Geotekniska förhållanden/undersökningsresultat... 5 Topografi mm... 5 Jordlager... 5 Stabilitet... 5 Förutsättningar/Indata... 5 Radon... 6 Rekommendationer... 6 Markdisposition... 6 Schakter... 6 Grundläggning... 6 Tillhörande handling Markteknisk undersökningsrapport, MUR Geoteknik Tölö 5:38, daterad n:\104\11\ \5 arbetsmaterial\01 dokument\g\pm, mur m m\pm\pm_detaljplan.doc Tölö 5:38, Kungsbacka kommun

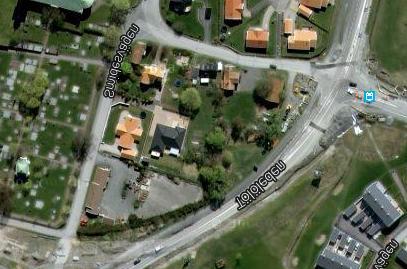

4 4 (8) Förutsättningar/Orientering/Uppdrag och syfte På uppdrag av Kungsbacka kommun har Norconsult AB fått i uppdrag att utföra en geoteknisk utredning för detaljplan av fastigheten Tölö 5:38 i Tölö, Kungsbacka kommun, se bild nedan för översikt. Aktuellt område har markerats med rött. Bild 1 Översiktsbild aktuell fastighet Tölö 5:38. Hämtad från Utredningen syftar till att utreda de geotekniska förhållanden som råder inom fastigheten inför detaljplan för planerad verksamhet, gruppbostäder. Utredningen syftar även till att ge översiktliga rekommendationer gällande grundläggning och schakt i området. Underlag Tidigare utförda undersökningar Se tillhörande handling, Markteknisk undersökningsrapport, MUR geoteknik Tölö 5:38, upprättad av Norconsult AB, daterad. Nu utförda undersökningar Se tillhörande handling, Markteknisk undersökningsrapport, MUR geoteknik Tölö 5:38, upprättad av Norconsult AB, daterad. n:\104\11\ \5 arbetsmaterial\01 dokument\g\pm, mur m m\pm\pm_detaljplan.doc Tölö 5:38, Kungsbacka kommun

5 5 (8) Geotekniska förhållanden/undersökningsresultat Topografi mm För detaljer avseende topografi, se ritning G101 Situations- och borrplan. Marken inom planområdet utgörs till största det av obebyggd mark och avgränsas av Tölö Tvärled som gör en båge runt området från nordväst till sydost och Smidesvägen. Jordlager Allmänt Utredningen visar att jordlagerföljden inom aktuellt område i huvudsak utgörs av: sandig mulljord med en mäktighet av ca 0,4 m sandig siltig Torrskorpelera med en mäktighet av ca 1,0 m Lera och siltig lera med en mäktighet av 4,0 10,0 m Fast friktionsjord, troligen morän. Lerans mäktighet varierar och är störst i östra delen av området, kring punkterna NC3 och NC7, där den har en mäktighet som ligger mellan 6,0 10,0 m. Här har även ett tunt skikt med sandig gyttja påträffats. Lerans mäktighet avtar mot väster. Fast botten av friktionsjord, troligen morän, följer leran och återfinns således 4,0 10,0 m under befintlig markyta. Den siltiga leran kan innehålla skalrester från 4,0 m och djupare. Fyllningen vid punkt NC05 består av grusig siltig sand. Fyllningen underlagras troligen av samma jordlagerföljd som för övriga delen av området. Fast botten är ur geoteknisk synpunkt jord med goda förhållanden där grundläggning kan ske utan några speciella åtgärder. Geohydrologi Inga hydrogeologiska undersökningar och/eller mätningar har utförts i detta skede. n:\104\11\ \5 arbetsmaterial\01 dokument\g\pm, mur m m\pm\pm_detaljplan.doc Observationer i borrhålen i sambamd med sondering har fri vattenyta påträffats 1,2 till 3,0 m under befintlig markyta vilket motsvarar nivå +9,9 till +10,3. Stabilitet Förutsättningar/Indata Då lutningarna inom området ej överstiger 1:10 och resultat från fältundersökningen inte visar på några speciella förhållanden så bedöms Tölö 5:38, Kungsbacka kommun

6 6 (8) totalstabiliteten inom området som tillfredställande. Inga stabilitetsberäkningar bedöms behövas utföras för att verifiera detta antagande. Radon Mätning av markradon har inte utförts inte inom uppdraget. Rekommendationer Markdisposition Detaljplanens förslag är ur geoteknisk synpunkt genomförbar i dess nuvarande form. Lera är en sättningsbenägen jordart och tillskottslaster från utfyllnader och byggnader kommer att generera sättningar. Sättningarnas storlek beror till stor del av grundläggningens utformning. Platta på mark ger större sättningar än en källargrundläggning då urgrävning för källarplanet i sig fungerar som en lastkompensation på underliggande jordlager. Grundläggning på plintar eller pålar ger en i stort sätt sättningsfri grundläggning då last från byggnad förs ner till det fasta jordlagret av friktionsjord. Schakter Schakter i denna jord medför risk för stabilitetsproblem och innan schakter planeras måste säkerheten mot stabilitetsproblem kontrolleras. Jordlagren är silthaltiga och därmed flytbenägna och tjälfarliga Grundläggning I områdets östra del, där lermäktigheten är som störst, rekommenderas preliminärt att grundläggning av planerade byggnader utförs på spetsburna pålar. I områdets västra del kan grundläggning av planerade byggnader ske på plintar som installeras på fast botten av friktionsjord. Lätta och sättningståliga byggnader som t ex förråd kan preliminärt grundläggas direkt med platta på mark. För lättare byggnader och anläggningar kan även kompensationsgrundläggning vara ett alternativ. All organisk jord under och i anslutning till byggnader ska grävas ut och ersättas med material av lägst materialtyp 2. n:\104\11\ \5 arbetsmaterial\01 dokument\g\pm, mur m m\pm\pm_detaljplan.doc Tölö 5:38, Kungsbacka kommun

7

8 Norconsult AB Storgatan Luleå
