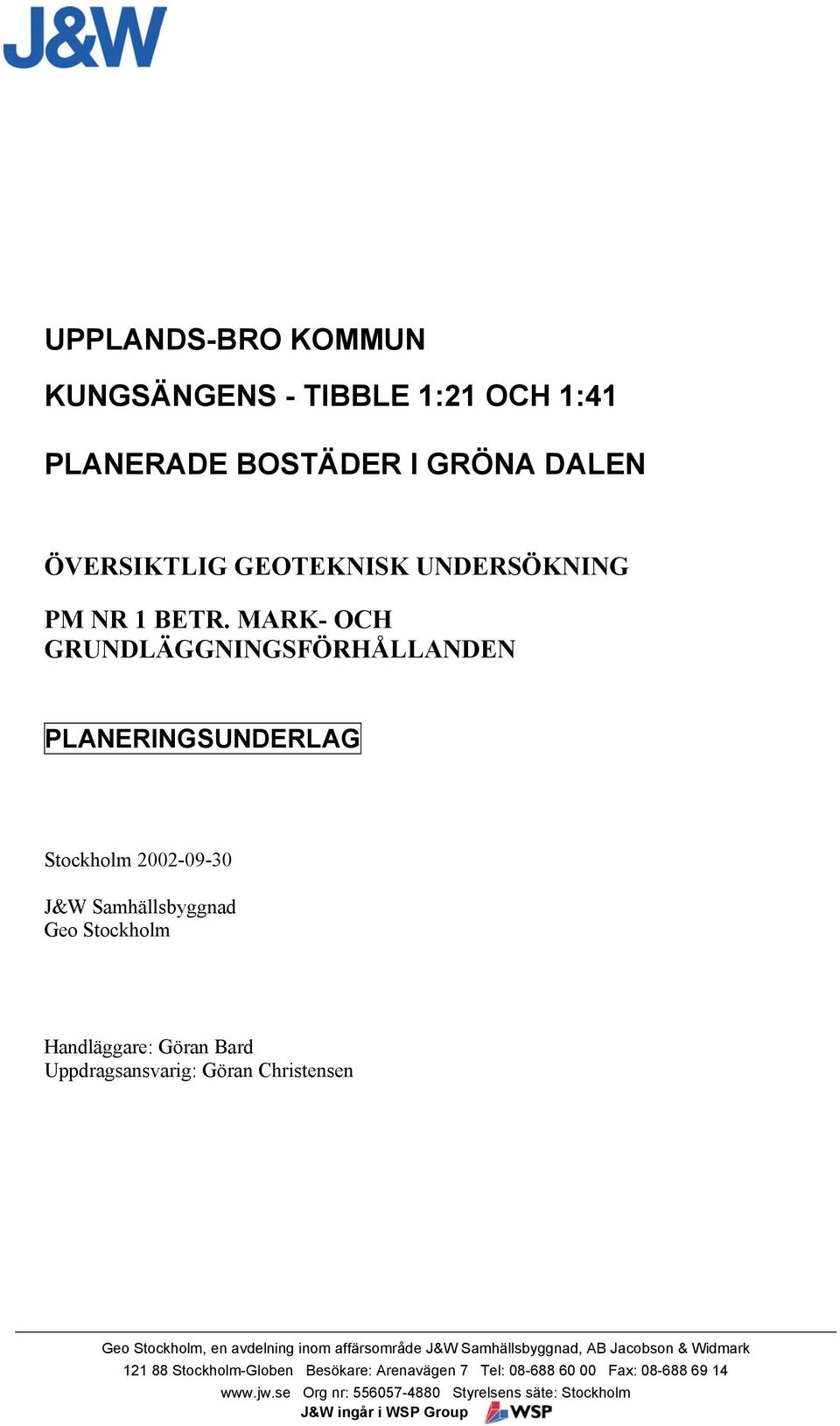

1 UPPLANDS-BRO KOMMUN KUNGSÄNGENS - TIBBLE 1:21 OCH 1:41 PLANERADE BOSTÄDER I GRÖNA DALEN ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING PM NR 1 BETR. MARK- OCH GRUNDLÄGGNINGSFÖRHÅLLANDEN PLANERINGSUNDERLAG Stockholm J&W Samhällsbyggnad Geo Stockholm Handläggare: Göran Bard Uppdragsansvarig: Göran Christensen Geo Stockholm, en avdelning inom affärsområde J&W Samhällsbyggnad, AB Jacobson & Widmark Stockholm-Globen Besökare: Arenavägen 7 Tel: Fax: Org nr: Styrelsens säte: Stockholm J&W ingår i WSP Group

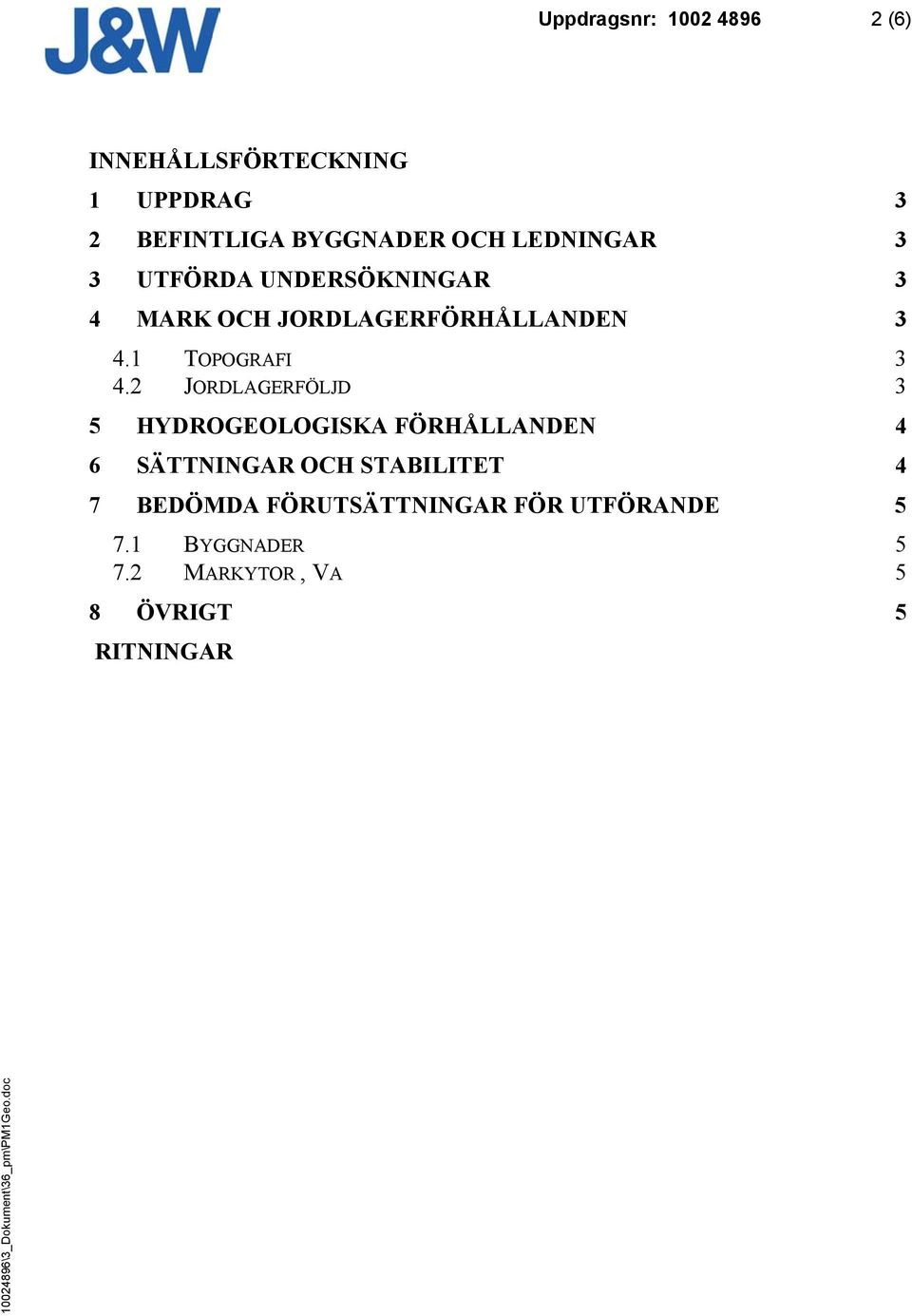

2 Uppdragsnr: (6) INNEHÅLLSFÖRTECKNING 1 UPPDRAG 3 2 BEFINTLIGA BYGGNADER OCH LEDNINGAR 3 3 UTFÖRDA UNDERSÖKNINGAR 3 4 MARK OCH JORDLAGERFÖRHÅLLANDEN TOPOGRAFI JORDLAGERFÖLJD 3 5 HYDROGEOLOGISKA FÖRHÅLLANDEN 4 6 SÄTTNINGAR OCH STABILITET 4 7 BEDÖMDA FÖRUTSÄTTNINGAR FÖR UTFÖRANDE BYGGNADER MARKYTOR, VA 5 8 ÖVRIGT 5 RITNINGAR

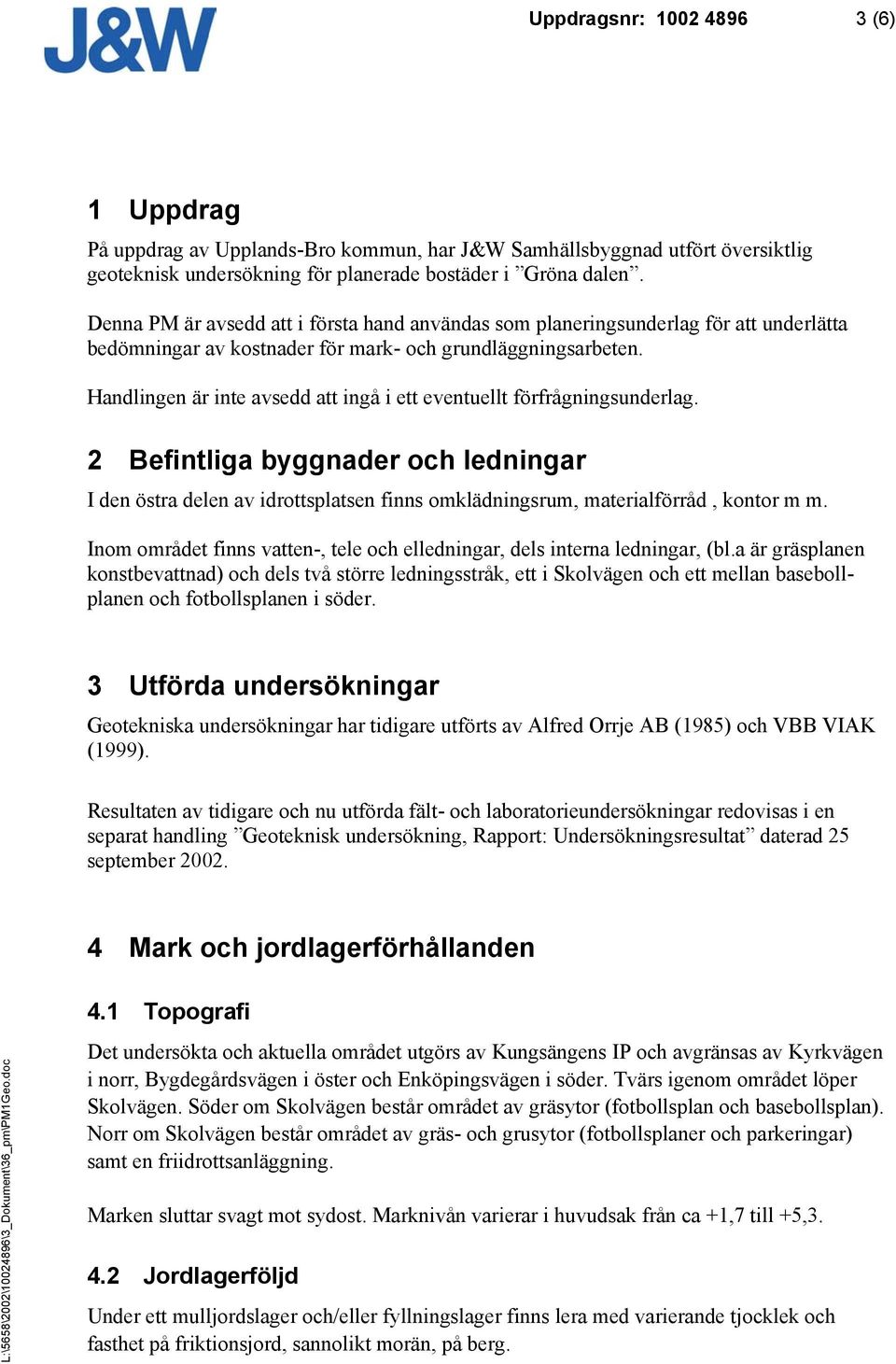

3 Uppdragsnr: (6) 1 Uppdrag På uppdrag av Upplands-Bro kommun, har J&W Samhällsbyggnad utfört översiktlig geoteknisk undersökning för planerade bostäder i Gröna dalen. Denna PM är avsedd att i första hand användas som planeringsunderlag för att underlätta bedömningar av kostnader för mark- och grundläggningsarbeten. Handlingen är inte avsedd att ingå i ett eventuellt förfrågningsunderlag. 2 Befintliga byggnader och ledningar I den östra delen av idrottsplatsen finns omklädningsrum, materialförråd, kontor m m. Inom området finns vatten-, tele och elledningar, dels interna ledningar, (bl.a är gräsplanen konstbevattnad) och dels två större ledningsstråk, ett i Skolvägen och ett mellan basebollplanen och fotbollsplanen i söder. 3 Utförda undersökningar Geotekniska undersökningar har tidigare utförts av Alfred Orrje AB (1985) och VBB VIAK (1999). Resultaten av tidigare och nu utförda fält- och laboratorieundersökningar redovisas i en separat handling Geoteknisk undersökning, Rapport: Undersökningsresultat daterad 25 september Mark och jordlagerförhållanden 4.1 Topografi Det undersökta och aktuella området utgörs av Kungsängens IP och avgränsas av Kyrkvägen i norr, Bygdegårdsvägen i öster och Enköpingsvägen i söder. Tvärs igenom området löper Skolvägen. Söder om Skolvägen består området av gräsytor (fotbollsplan och basebollsplan). Norr om Skolvägen består området av gräs- och grusytor (fotbollsplaner och parkeringar) samt en friidrottsanläggning. Marken sluttar svagt mot sydost. Marknivån varierar i huvudsak från ca +1,7 till +5, Jordlagerföljd Under ett mulljordslager och/eller fyllningslager finns lera med varierande tjocklek och fasthet på friktionsjord, sannolikt morän, på berg.

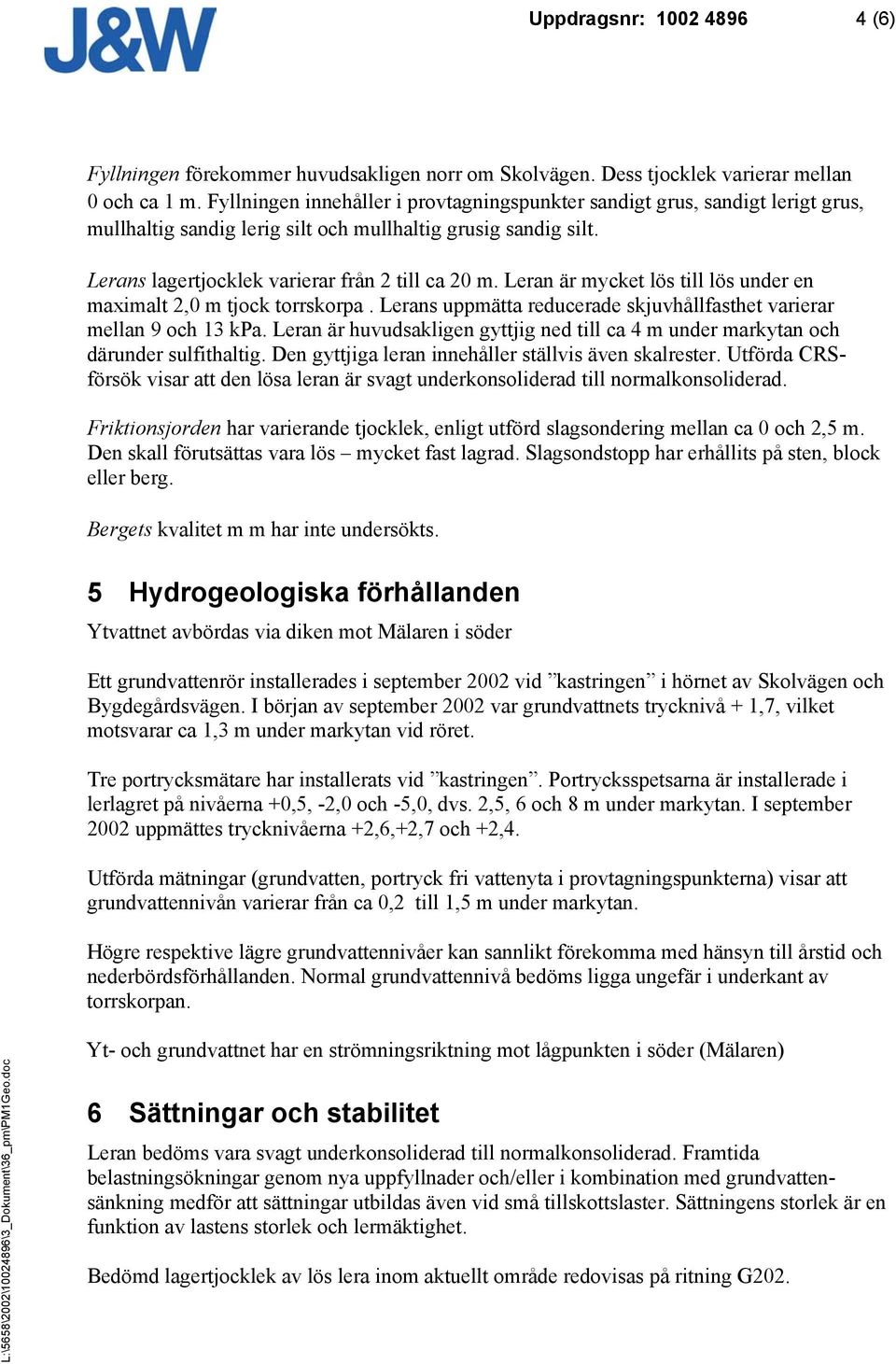

4 Uppdragsnr: (6) Fyllningen förekommer huvudsakligen norr om Skolvägen. Dess tjocklek varierar mellan 0 och ca 1 m. Fyllningen innehåller i provtagningspunkter sandigt grus, sandigt lerigt grus, mullhaltig sandig lerig silt och mullhaltig grusig sandig silt. Lerans lagertjocklek varierar från 2 till ca 20 m. Leran är mycket lös till lös under en maximalt 2,0 m tjock torrskorpa. Lerans uppmätta reducerade skjuvhållfasthet varierar mellan 9 och 13 kpa. Leran är huvudsakligen gyttjig ned till ca 4 m under markytan och därunder sulfithaltig. Den gyttjiga leran innehåller ställvis även skalrester. Utförda CRSförsök visar att den lösa leran är svagt underkonsoliderad till normalkonsoliderad. Friktionsjorden har varierande tjocklek, enligt utförd slagsondering mellan ca 0 och 2,5 m. Den skall förutsättas vara lös mycket fast lagrad. Slagsondstopp har erhållits på sten, block eller berg. Bergets kvalitet m m har inte undersökts. 5 Hydrogeologiska förhållanden Ytvattnet avbördas via diken mot Mälaren i söder Ett grundvattenrör installerades i september 2002 vid kastringen i hörnet av Skolvägen och Bygdegårdsvägen. I början av september 2002 var grundvattnets trycknivå + 1,7, vilket motsvarar ca 1,3 m under markytan vid röret. Tre portrycksmätare har installerats vid kastringen. Portrycksspetsarna är installerade i lerlagret på nivåerna +0,5, -2,0 och -5,0, dvs. 2,5, 6 och 8 m under markytan. I september 2002 uppmättes trycknivåerna +2,6,+2,7 och +2,4. Utförda mätningar (grundvatten, portryck fri vattenyta i provtagningspunkterna) visar att grundvattennivån varierar från ca 0,2 till 1,5 m under markytan. Högre respektive lägre grundvattennivåer kan sannlikt förekomma med hänsyn till årstid och nederbördsförhållanden. Normal grundvattennivå bedöms ligga ungefär i underkant av torrskorpan. Yt- och grundvattnet har en strömningsriktning mot lågpunkten i söder (Mälaren) 6 Sättningar och stabilitet Leran bedöms vara svagt underkonsoliderad till normalkonsoliderad. Framtida belastningsökningar genom nya uppfyllnader och/eller i kombination med grundvattensänkning medför att sättningar utbildas även vid små tillskottslaster. Sättningens storlek är en funktion av lastens storlek och lermäktighet. Bedömd lagertjocklek av lös lera inom aktuellt område redovisas på ritning G202.

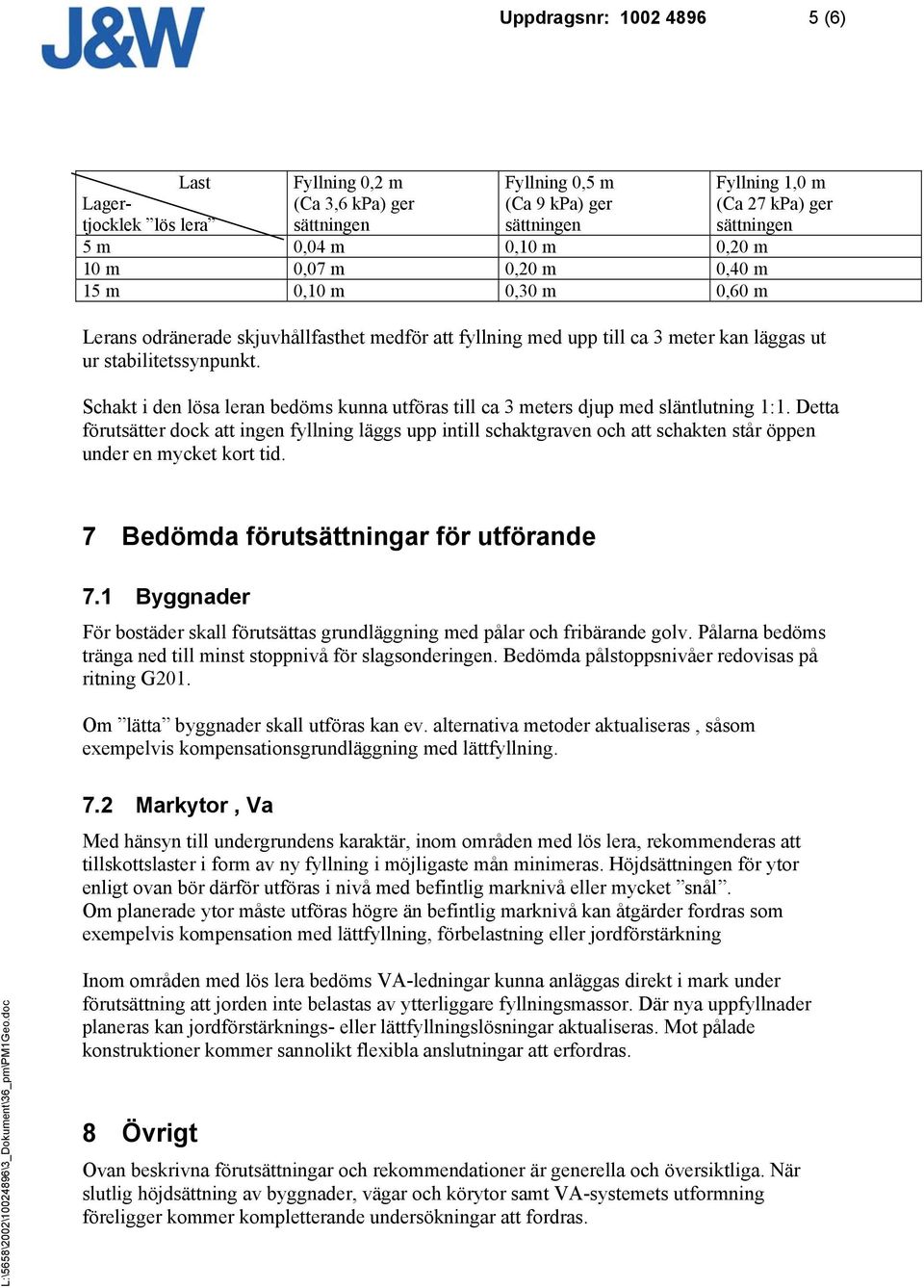

5 Uppdragsnr: (6) Last Fyllning 0,2 m Fyllning 0,5 m Fyllning 1,0 m Lagertjocklek lös lera (Ca 3,6 kpa) ger sättningen (Ca 9 kpa) ger sättningen (Ca 27 kpa) ger sättningen 5 m 0,04 m 0,10 m 0,20 m 10 m 0,07 m 0,20 m 0,40 m 15 m 0,10 m 0,30 m 0,60 m Lerans odränerade skjuvhållfasthet medför att fyllning med upp till ca 3 meter kan läggas ut ur stabilitetssynpunkt. Schakt i den lösa leran bedöms kunna utföras till ca 3 meters djup med släntlutning 1:1. Detta förutsätter dock att ingen fyllning läggs upp intill schaktgraven och att schakten står öppen under en mycket kort tid. 7 Bedömda förutsättningar för utförande 7.1 Byggnader För bostäder skall förutsättas grundläggning med pålar och fribärande golv. Pålarna bedöms tränga ned till minst stoppnivå för slagsonderingen. Bedömda pålstoppsnivåer redovisas på ritning G201. Om lätta byggnader skall utföras kan ev. alternativa metoder aktualiseras, såsom exempelvis kompensationsgrundläggning med lättfyllning. 7.2 Markytor, Va Med hänsyn till undergrundens karaktär, inom områden med lös lera, rekommenderas att tillskottslaster i form av ny fyllning i möjligaste mån minimeras. Höjdsättningen för ytor enligt ovan bör därför utföras i nivå med befintlig marknivå eller mycket snål. Om planerade ytor måste utföras högre än befintlig marknivå kan åtgärder fordras som exempelvis kompensation med lättfyllning, förbelastning eller jordförstärkning Inom områden med lös lera bedöms VA-ledningar kunna anläggas direkt i mark under förutsättning att jorden inte belastas av ytterliggare fyllningsmassor. Där nya uppfyllnader planeras kan jordförstärknings- eller lättfyllningslösningar aktualiseras. Mot pålade konstruktioner kommer sannolikt flexibla anslutningar att erfordras. 8 Övrigt Ovan beskrivna förutsättningar och rekommendationer är generella och översiktliga. När slutlig höjdsättning av byggnader, vägar och körytor samt VA-systemets utformning föreligger kommer kompletterande undersökningar att fordras.

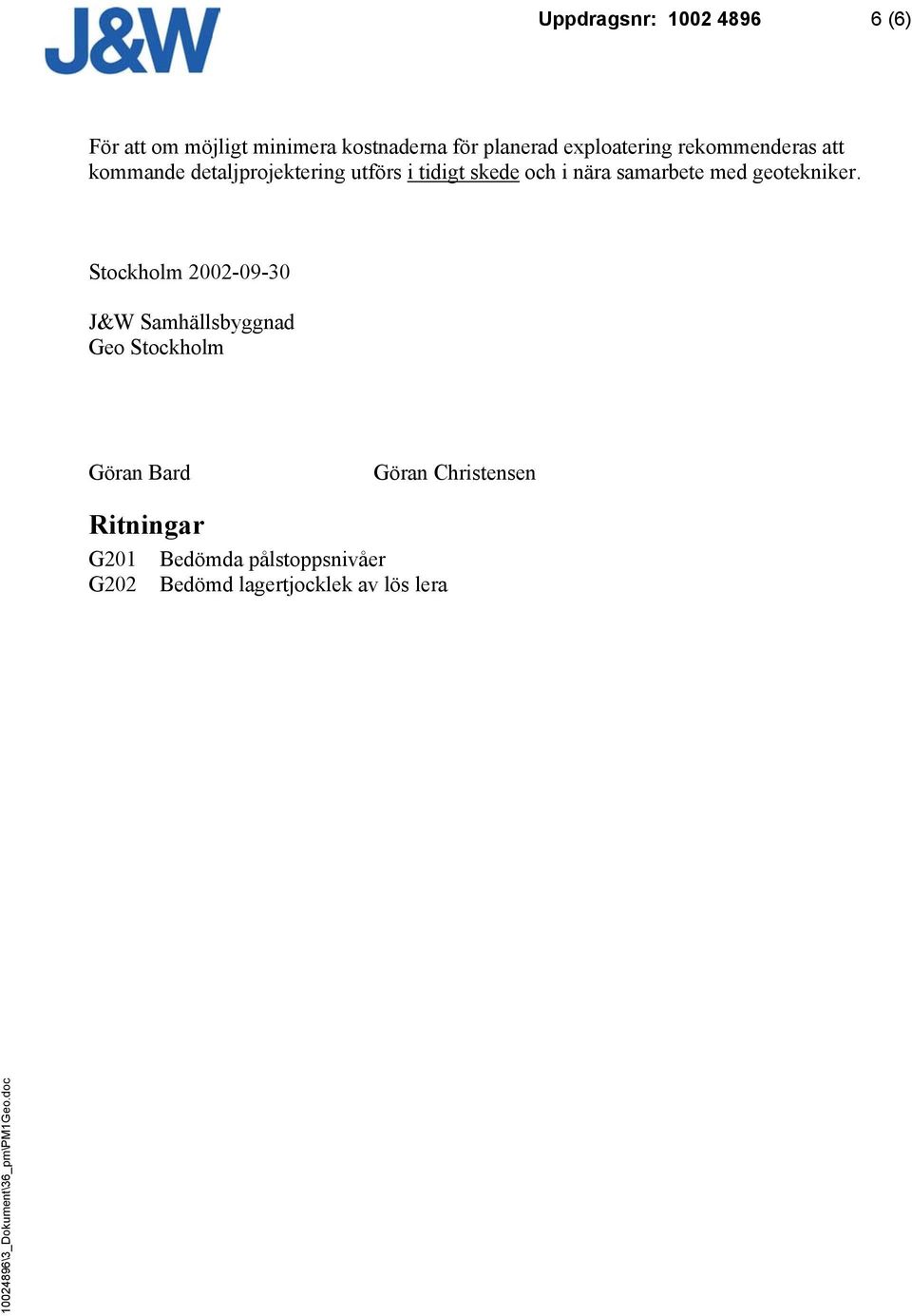

6 Uppdragsnr: (6) För att om möjligt minimera kostnaderna för planerad exploatering rekommenderas att kommande detaljprojektering utförs i tidigt skede och i nära samarbete med geotekniker. Stockholm J&W Samhällsbyggnad Geo Stockholm Göran Bard Göran Christensen Ritningar G201 Bedömda pålstoppsnivåer G202 Bedömd lagertjocklek av lös lera
