1 PM ÖVERSIKTLIG GEOTEKNISK UTREDNING KUNGSFISKAREN, STRÄNGNÄS

2 UPPDRAG , Kungsfiskaren-Översiktlig geoteknisk undersökning Titel på rapport: Kungsfiskaren, Strängnäs Datum: MEDVERKANDE Beställare: Kontaktperson: Strängnäs kommun Stina Norrbom Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Michael Russell Michael Russell Andreas Alpkvist Handläggare: Michael Russell Datum: Handlingen granskad av: Andreas Alpkvist Datum: Tyréns AB Kopparbergsvägen Västerås Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 OBJEKT UNDERLAG FÖR UTREDNINGEN STYRANDE DOKUMENT PLANERAD/FÖRESLAGEN KONSTRUKTION MARKFÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN DAGVATTEN RADON STABILITET OCH SÄTTNINGAR REKOMMENDATIONER GRUNDLÄGGNING (6)

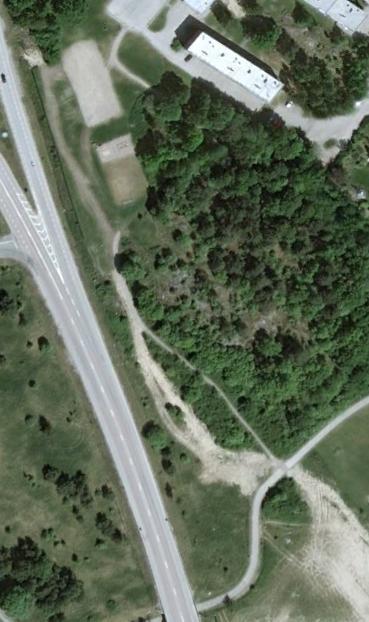

4 1 OBJEKT Tyréns har på uppdrag av Strängnäs Kommun utfört en översiktlig geoteknisk undersökning med syftet att utgöra underlag för ny detaljplan för Strängnäs 3:1, del av, Kungsfiskaren, Strängnäs, i Strängnäs kommun. Undersökningen avser ge svar på följande: Jordlager samt mäktigheter Grundvattnets trycknivå Lämplighet för byggnation ur geoteknisk synvinkel Eventuella risker och restriktioner, t.ex. stabilitetsproblem Figur 1: Aktuellt undersökningsområde. 2 UNDERLAG FÖR UTREDNINGEN 1) Jordartskartan, 2) Markteknisk undersökningsrapport (MUR/Geo) Kungsfiskaren, Strängnäs, Tyréns AB, uppdragsnummer , daterad (6)

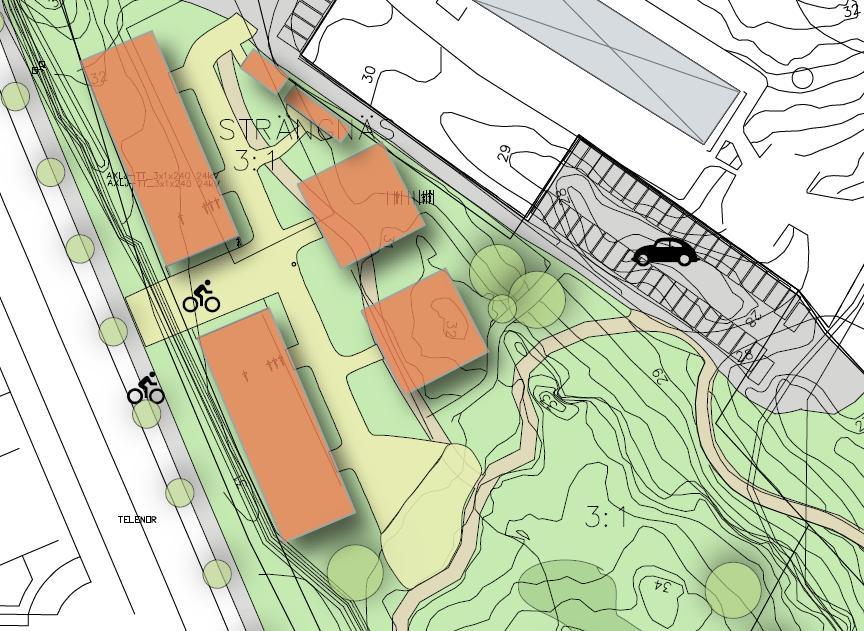

5 3 STYRANDE DOKUMENT Styrande standard för denna utredning och PM är SS-EN med tillhörande nationell bilaga BFS 2013:10 EKS 9 och SS-EN PLANERAD/FÖRESLAGEN KONSTRUKTION På planområdet planeras 2 stycken lamellhus och 2 stycken punkthus där samtliga byggnader planeras ha 4 5 våningar utan källare. Inga positioner för husen är fastställda i dagsläget. På området planeras även en parkeringsplats. Figur 4: Föreslagen position på byggnader och parkeringsplats (ur illustration till planprogram) 5 MARKFÖRHÅLLANDEN 5.1 GEOTEKNISKA FÖRHÅLLANDEN Jorden inom undersökt område består överst av ett lager av torrskorpelera med en mäktighet på ca 1 m. Torrskorpan underlagras av friktionsjord ner till berg. Uppmätt bergdjup varierar mellan 2,2 4,8 m med störst bergdjup i borrpunkterna T HYDROGEOLOGISKA FÖRHÅLLANDEN Inom undersökningsområdet har ett grundvattenrör installerats i underliggande friktionsjord i samband med de geotekniska fältarbetena, detta benämns T1706GW. En korttidsobservation har utförts i röret, se tabell 5.2 nedan. 5(6)

6 Benämning Marknivå (RH 2000) Datum Djup under mark till grundvattennivå T1706GW +29, ,1 m +29,6 Höjd grundvattennivå (RH 70) Tabell 5.2 Korttidsobservationer 6 DAGVATTEN Jorden inom området bedöms ha en bra infiltrationsförmåga vilket gör en LOD-lösning möjlig. 7 RADON Då ytnära berg påträffats i området rekommenderas att grundläggning utförs radonsäkert, alternativt att kompletterande radonundersökningar utförs. 8 STABILITET OCH SÄTTNINGAR Vid planerad bebyggelse är marklutningen mindre än 1:10 och ingen risk för stabilitetsproblem föreligger. Inom detaljplaneområdet ligger en kulle med berg i dagen och det föreligger därför även där ej någon risk för stabilitetsproblem. Lokal stabilitet i schakter ska beaktas i byggskedet. Området har relativt små jorddjup och någon risk för sättningar föreligger ej om förekommande torrskorpelera och lös jord schaktas bort innan grundläggning. 9 REKOMMENDATIONER 9.1 GRUNDLÄGGNING Grundläggning av nybyggnation av punkt-och lamellhus bedöms kunna utföras med platta på mark ovan fast lagrad friktionsjord eller med plintar på berg. Bedömt schaktdjup varierar mellan 1 3 meter. En ytlig grundvattenyta kan utgöra problem vid markarbeten vilket bör beaktas. Att fylla upp diket med krossmassor för parkeringsplatsen kan utföras utan problem. 6(6)
