1 Detaljplan för Ättehögsgatan Göteborgs kommun Teknisk PM Geoteknik Datum: Uppdrag EQC: Handläggare: Axel Josefsson/Johanna Gustavsson Granskare: Axel Josefson Hvitfeldtsgatan 15, Göteborg EQC Väst AB Vxl:

2 2 (7) INNEHÅLLSFÖRTECKNING 1. Uppdrag/syfte Objektbeskrivning och planförslag Utförda undersökningar och utredningar Markförhållanden Områdesbeskrivning och topografi Jordlagerföljd och jordens egenskaper Geohydrologiska förhållanden Bedömningar och rekommendationer Stabilitet Sättningar Grundläggning Radon Blocknedfall Sammanställning härledda egenskaper... 7 Bilagor Sammanvägd härledd skjuvhållfasthet Bilaga 1

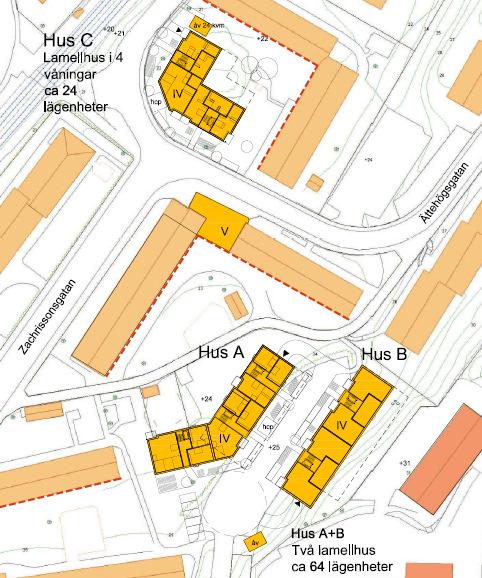

3 3 (7) 1. Uppdrag/syfte EQC Väst AB har på uppdrag av Bostads AB Poseidon utfört en geoteknisk utredning inför ny detaljplan för Kålltorp 105:1, 106:1 och 108:1. Inom detaljplaneområdet planeras 3 nya flerbostadshus. Syftet med den geotekniska utredningen är att översiktligt redovisa markområdets geotekniska egenskaper och markens lämplighet för byggnation med avseende på stabilitetsförhållanden. 2. Objektbeskrivning och planförslag Området utgörs idag av gräsytor med enstaka träd och hårdgjorda ytor. Uppstickande berg i dagen förekommer i den norra och sydöstra delen av området. Inom detaljplanerområdet planeras nya flerbostadshus i fyra våningar samt parkeringsgarage under husen, se Figur 1. Figur 1 Illustrationsskiss över detaljplaneområdet (från Förslag nybyggnation, Ättehögsgatan Kålltorp Vidkärr, utredningsskiss , Kvarnström arkitektkontor).

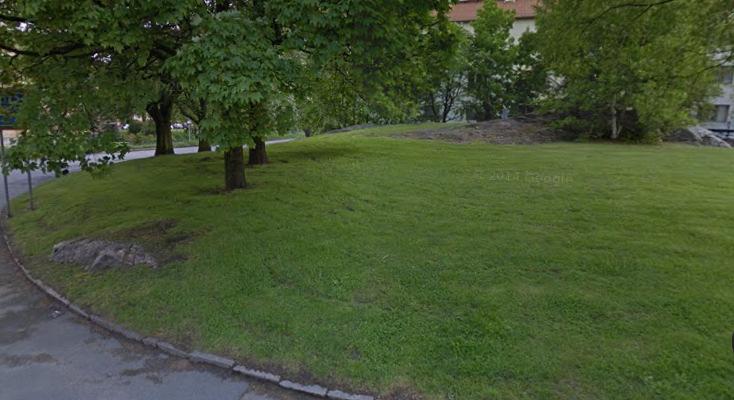

4 4 (7) 3. Utförda undersökningar och utredningar Utförda geotekniska undersökningar framgår av särskild handling MUR/Geo (Markteknisk undersökningsrapport geoteknik) daterad Grundläggningstekniska förutsättningar framgår av denna PM. Ett platsbesök har utförts av geoteknikern Axel Josefson, EQC Väst. Radonundersökning med hjälp av en scintillometer och risken för blocknedfall har studerats. En tidigare inventering avseende förekomst av markradon gjordes för hela kommunen Den västra delen av detaljplaneområdet är redovisad som lågradonmark medan den östra är markerad som normalradonmark. Kompletterande markradonundersökning har utförts i detta uppdrag och redovisas i Markförhållanden 4.1 Områdesbeskrivning och topografi Undersökningsområdet är beläget på Ättehögsgatan i Kålltorp i östra Göteborg. Området begränsas av Kålltorp 105:1, 106:1 och 108:1. Området utgörs idag av gräsytor med enstaka träd och hårdgjorda ytor. Uppstickande berg i dagen förekommer i den norra och sydöstra delen av området. Nivån vid markytan vid undersökningspunkterna varierar mellan ca och markytans lutning mellan berg i dagen är således liten. Berg i dagen har påträffats inom området där Hus C (se Figur 2) och Hus B planeras. Figur 2 Berg i dagen inom området för byggnation av Hus C.

5 5 (7) 4.2 Jordlagerföljd och jordens egenskaper Utförda tryck- och CPT-sonderingar har stoppat på djup mellan ca 1-7 m. De största jorddjupen har påträffats i de borrpunkter som utförts i den centrala delen av området där Hus A planeras. I den norra delen av området, där Hus C planeras, har sonderingarna stoppat på små djup på ca 1,5 m. Sonderingar vid Hus B har stoppat på djup på ca 4 m. Det kan inte uteslutas att variationer i jordmäktigheten lokalt kan vara större mellan undersökningspunkterna. Inom området utgörs jorden generellt under ett tunt lager av mulljord av: Fast ytlager/torrskorpelera Lera Friktionsjord på berg Fast ytlager/torrskorpelera har en tjocklek av mellan ca 1-2,5 m och vattenkvoten har uppmätts till mellan %. Torrskorpeleran siltig och delvis sandig. Mull-, silt- och sandskikt förekommer i torrskorpeleran. Leran är grå, rostfläckig och siltig. Sandskikt förekommer i leran och växtrester förekommer i en punkt. Vattenkvoten har uppmätts till mellan ca %. Konflytgränsen varierar mellan ca %. Lerans härledda skjuvhållfasthet har utvärderats från CPT-sondering. De reducerade korrigerade skjuvhållfasthetsvärdena varierar mellan ca 9-45 kpa (skjuvhållfastheten ökar mot djupet), se Bilaga 1. Leran bedöms vila på ett lager friktionsmaterial på berg. Enligt empiri och utvärdering av CPT-sondering i CONRAD är leran något överkonsoliderad, vilket innebär att viss last kan påföras utan att långtidssättningar uppstår. Friktionsjorden vilande på berg har inte undersökts närmare där lermäktigheten är större. Sonderingarna har i regel trängt ned mellan 0,5-1 m. Där jordmäktigheten är liten saknas lera. 4.3 Geohydrologiska förhållanden Inga grundvattenrör eller portrycksmätare har installerats i detta läge. En fri grundvattenyta på ca 1,5 m under markytan har påträffats i borrpunkt 6 vid skruvprovtagning. Grundvattennivån i området bedöms kunna variera med årstid och nederbörd. 5. Bedömningar och rekommendationer Bedömningar bygger på en utredningsskiss Förslag nybyggnation, Ättehögsgatan Kålltorp Vidkärr ritat av Kvarnström arkitektkontor AB Vid detaljprojektering rekommenderas ytterligare undersökningar och utredningar med avseende på bärighet, sättningar och stabilitet för all byggnation inom detaljplaneområdet.

6 6 (7) 5.1 Stabilitet Stabiliteten bedöms vara tillfredställande för befintliga förhållanden inom hela området och närliggande omgivning på grund av små nivåskillnader alternativt berg i dagen. Den planerade exploateringen bedöms inte medföra att släntstabiliteten blir otillfredsställande. Lokala stabilitetsproblem kan uppkomma vid schaktning och vid uppfyllnader. 5.2 Sättningar Jorden inom den norra delen (Hus C) av detaljplaneområdet bedöms endast vara måttligt sättningskänslig. Jordlagren är tunna och består främst av torrrskorpelera som underlagras av friktionsjord på berg. Den största delen av sättningarna bedöms därför utbildas på kort tid. Jorden inom den centrala och södra delen (Hus A och Hus B) av detaljplaneområdet bedöms vara något sättningskänslig och ökad belastning på jorden genom påförande av last eller avsänkning av grundvattennivån kan ge tidsberoende sättningar. 5.3 Grundläggning Vid grundläggning av Hus C i den norra delen av planområdet bedöms grundläggning med platta på packad fyllning eller berg vara möjlig. Sprängning kommer att krävas då uppstickande berg i dagen förekommer inom byggnadens planläge. Vid grundläggning av Hus A och B i den södra delen av området bedöms utskiftning av den lösa jorden till bättre massor vara möjlig. Sprängning kan komma att krävas för parkeringsgaragen då jordens mäktighet som lägst är ca 4 m. Inom husen planlägen ska matjord och övriga lösa och/eller organiska ytjordar schaktas bort. En avsänkning av befintlig grundvattennivå får inte ske utan att omgivningspåverkan har utretts. I samband med detaljprojekteringen, när byggnadernas läge i plan och höjd har bestämts, bör kompletterande undersökningar utföras för att kontrollera grundläggningsförhållanden närmare. 5.4 Radon Undersökning av total gammastrålning över berg uppmättes på berget i norra och östra delen av området med hjälp av en gammascintillometer. Mätningen utfördes kontinuerligt på blottat berg inom undersökningsområdet. För klassificering av berg och stenmaterial används gränsvärden för gammastrålning enligt Markradon, riktlinjer för markradonundersökningar, BRF T20:1989. Uppmätta nivåer på total gammastrålning för berg ligger inom lågradon eller normalradonmark förutom en punkt i norra området där högradonmark uppmättes. Därför rekommenderas vidare mätning med gammaspektrometer. 5.5 Blocknedfall Ingen risk för nedfallande sten eller bergutfall bedöms föreligga inom området.

7 7 (7) 6. Sammanställning härledda egenskaper Tabell 1. Sammanställning materialegenskaper för naturlig jord Material Ca djup umy Materialegenskap Härlett värde Torrskorpelera Se ritning G0201 Hållfasthet Ø =30 o c =0.1xCu E-modul (under förkonsoliderings trycket) Lera Se ritning G0201 Hållfasthet 10 MPa CU=10 kpa (Nivå +22, ,5) CU=10 kpa + 3 kpa/m (Nivå +21,5 20,5) Ø =30 o c =0.1xCu E-modul (under förkonsoliderings trycket) 5 MPa

8 Nivå Bilaga 1 +23,0 Sammanställning av härledd Skjuvhållfasthet (kpa) CPT +22,5 +22,0 Sammanvägt härlett värde +21,5 +21,0 +20,5 +20,0 +19,5 +19,0 +18,5 +18,0
