VATTHAGEN 1: Underlag för plansamråd

Transkript

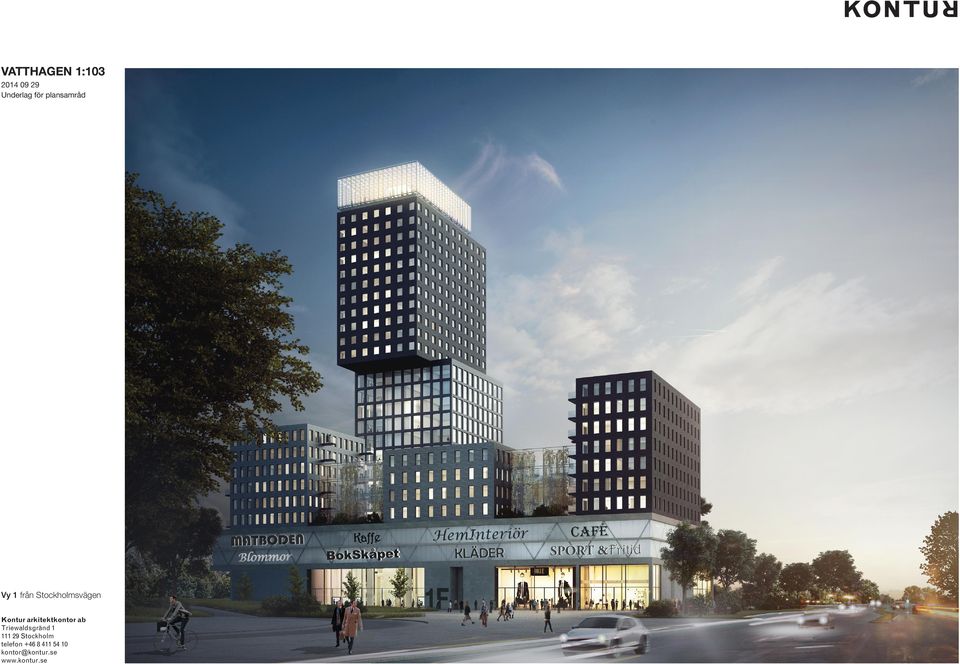

1 Vy 1 från Stockholmsvägen

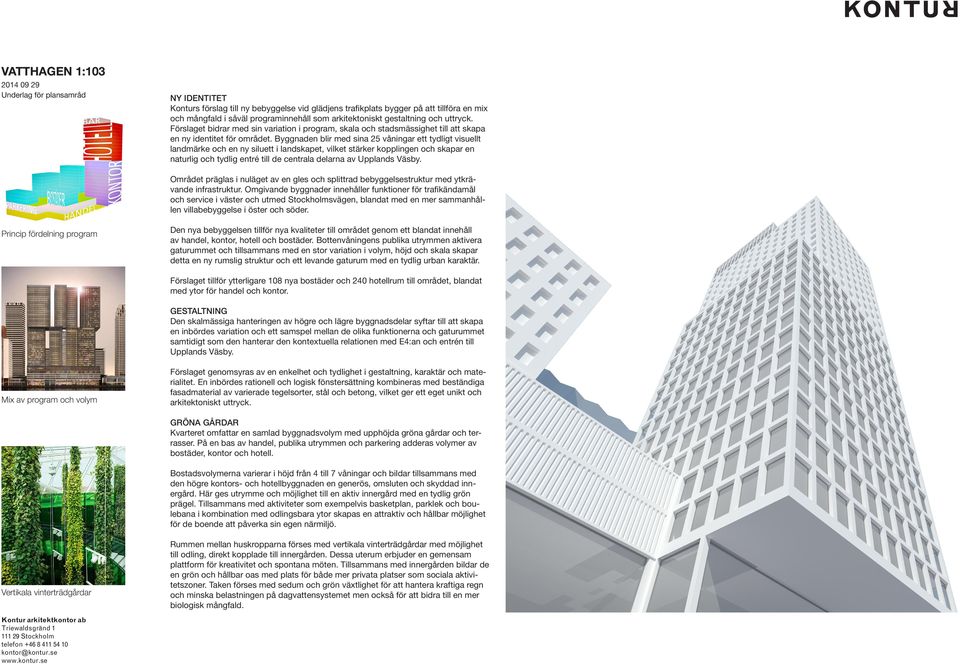

2 NY IDENTITET Konturs förslag till ny bebyggelse vid glädjens trafikplats bygger på att tillföra en mix och mångfald i såväl programinnehåll som arkitektoniskt gestaltning och uttryck. örslaget bidrar med sin variation i program, skala och stadsmässighet till att skapa en ny identitet för området. Byggnaden blir med sina 25 våningar ett tydligt visuellt landmärke och en ny siluett i landskapet, vilket stärker kopplingen och skapar en naturlig och tydlig entré till de centrala delarna av Upplands Väsby. Området präglas i nuläget av en gles och splittrad bebyggelsestruktur med ytkrävande infrastruktur. Omgivande byggnader innehåller funktioner för trafikändamål och service i väster och utmed Stockholmsvägen, blandat med en mer sammanhållen villabebyggelse i öster och söder. Princip fördelning program Den nya bebyggelsen tillför nya kvaliteter till området genom ett blandat innehåll av handel, kontor, hotell och bostäder. Bottenvåningens publika utrymmen aktivera gaturummet och tillsammans med en stor variation i volym, höjd och skala skapar detta en ny rumslig struktur och ett levande gaturum med en tydlig urban karaktär. örslaget tillför ytterligare 108 nya bostäder och 240 hotellrum till området, blandat med ytor för handel och kontor. GESTLTNING Den skalmässiga hanteringen av högre och lägre byggnadsdelar syftar till att skapa en inbördes variation och ett samspel mellan de olika funktionerna och gaturummet samtidigt som den hanterar den kontextuella relationen med E4:an och entrén till Upplands Väsby. Mix av program och volym örslaget genomsyras av en enkelhet och tydlighet i gestaltning, karaktär och materialitet. En inbördes rationell och logisk fönstersättning kombineras med beständiga fasadmaterial av varierade tegelsorter, stål och betong, vilket ger ett eget unikt och arkitektoniskt uttryck. GRÖN GÅRDR Kvarteret omfattar en samlad byggnadsvolym med upphöjda gröna gårdar och terrasser. På en bas av handel, publika utrymmen och parkering adderas volymer av bostäder, kontor och hotell. Bostadsvolymerna varierar i höjd från 4 till 7 våningar och bildar tillsammans med den högre kontors- och hotellbyggnaden en generös, omsluten och skyddad innergård. Här ges utrymme och möjlighet till en aktiv innergård med en tydlig grön prägel. Tillsammans med aktiviteter som exempelvis basketplan, parklek och boulebana i kombination med odlingsbara ytor skapas en attraktiv och hållbar möjlighet för de boende att påverka sin egen närmiljö. Vertikala vinterträdgårdar Rummen mellan huskropparna förses med vertikala vinterträdgårdar med möjlighet till odling, direkt kopplade till innergården. Dessa uterum erbjuder en gemensam plattform för kreativitet och spontana möten. Tillsammans med innergården bildar de en grön och hållbar oas med plats för både mer privata platser som sociala aktivitetszoner. Taken förses med sedum och grön växtlighet för att hantera kraftiga regn och minska belastningen på dagvattensystemet men också för att bidra till en mer biologisk mångfald.

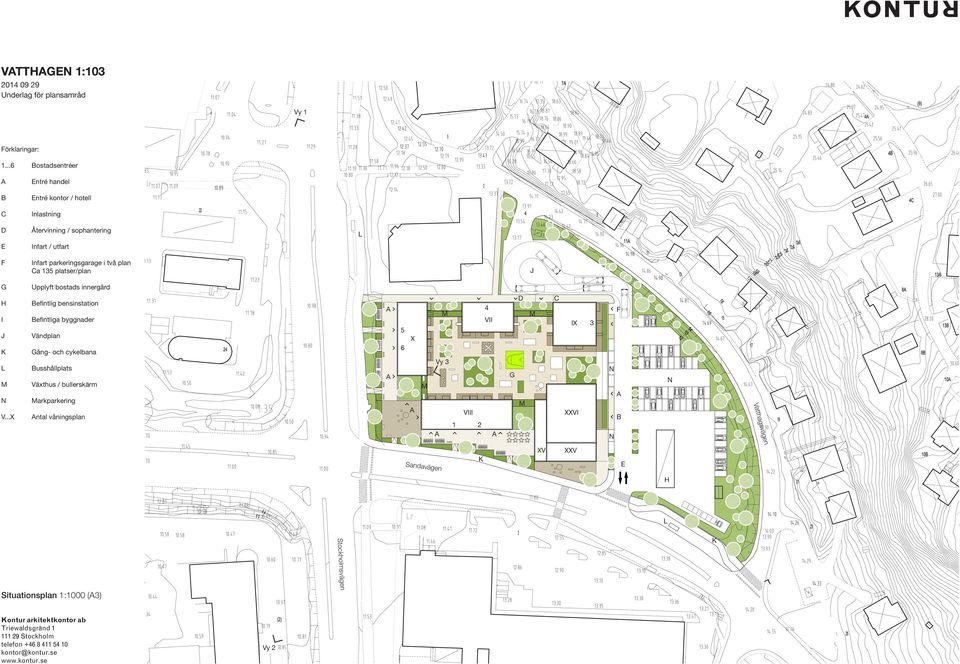

3 Vy 1 örklaringar: Bostadsentréer B C D E Entré handel Entré kontor / hotell Inlastning Återvinning / sophantering Infart / utfart L Infart parkeringsgarage i två plan Ca 135 platser/plan J G Upplyft bostads innergård H I J K L M N V...X Befintlig bensinstation Befintliga byggnader Vändplan Gång- och cykelbana Busshållplats Växthus / bullerskärm Markparkering ntal våningsplan 5 6 X M M Vy 3 VIII VII G D M M C IX XXVI 3 N B N N Vatthagsvägen Sandavägen K XV XXV E H L K Stockholmsvägen Situationsplan 1:1000 (3) Vy 2

4 Vy från sydväst Vy från nordväst Vy från nordost Vy från sydost Volymstudier

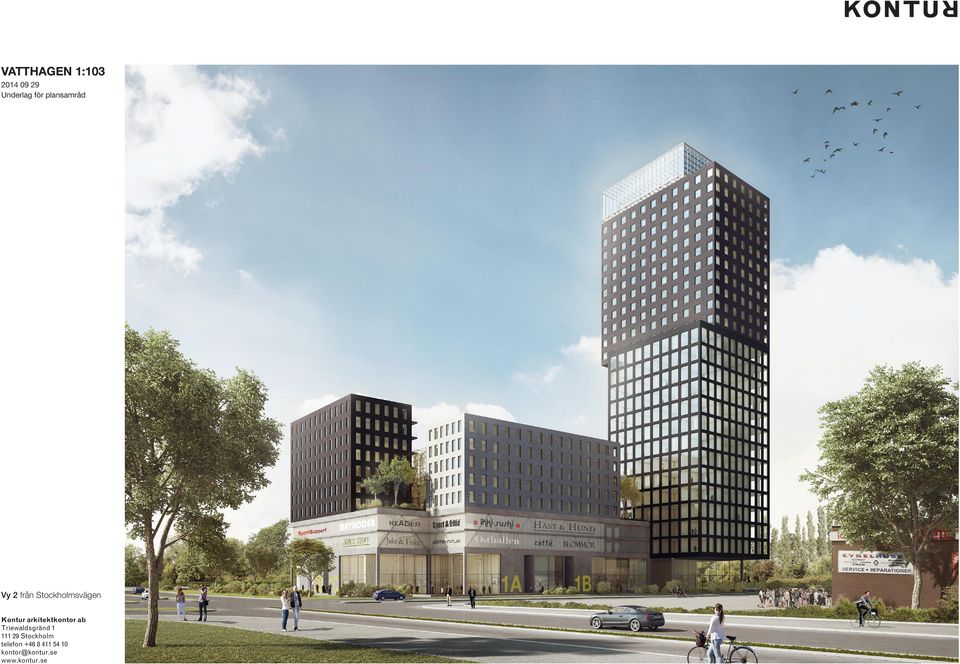

5 Vy 2 från Stockholmsvägen

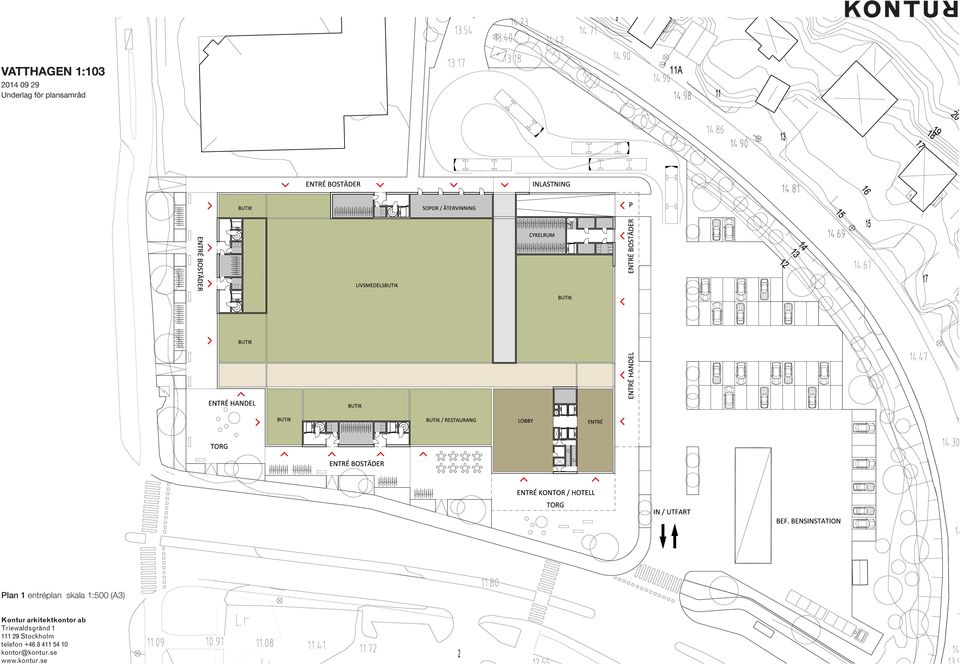

6 Plan 1 entréplan skala 1:500 (3)

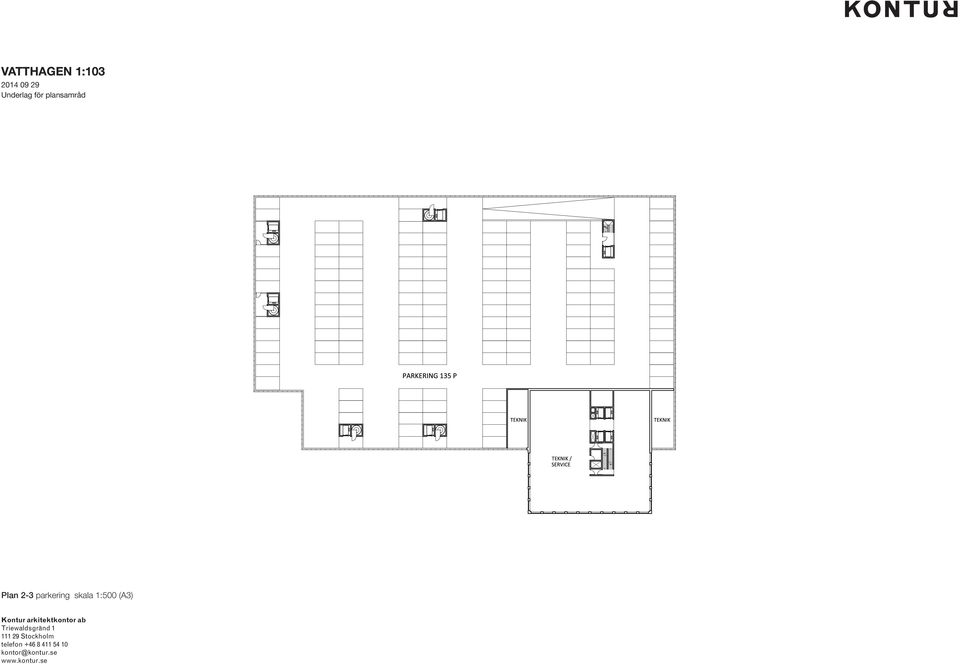

7 Plan 2-3 parkering skala 1:500 (3)

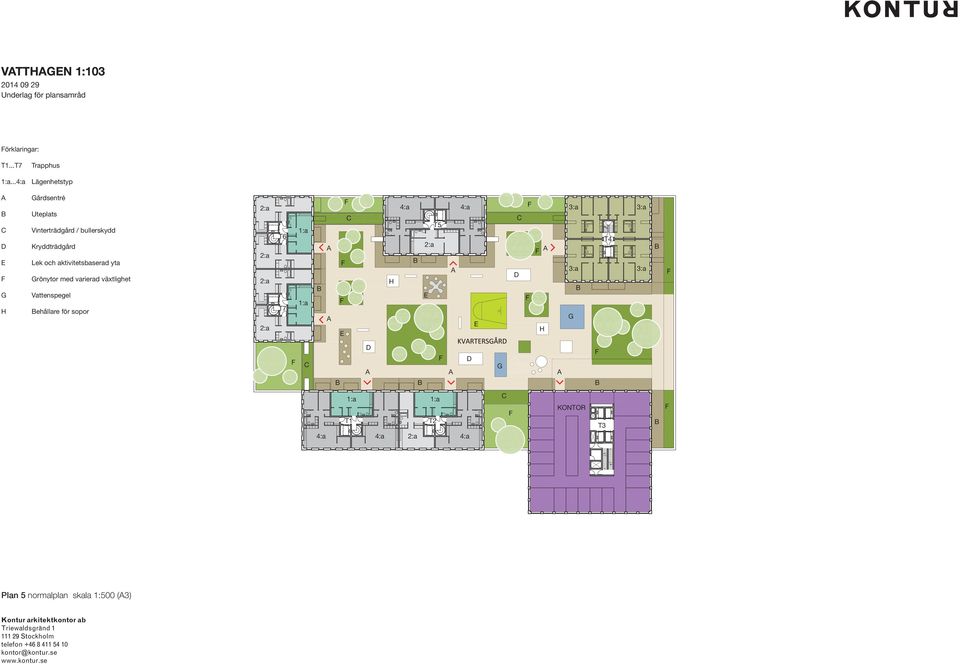

8 örklaringar: T1...T7 Trapphus 1:a...4:a Lägenhetstyp B C D E G H Gårdsentré Uteplats Vinterträdgård / bullerskydd Kryddträdgård Lek och aktivitetsbaserad yta Grönytor med varierad växtlighet Vattenspegel Behållare för sopor 2:a 2:a 2:a 2:a T6 T7 1:a 1:a B C E H 4:a 4:a 3:a 3:a C T5 2:a T4 B D 3:a 3:a B E G E H B C D D G B B B 1:a 1:a T1 T2 4:a 4:a 2:a 4:a C KONTOR T3 B Plan 5 normalplan skala 1:500 (3)

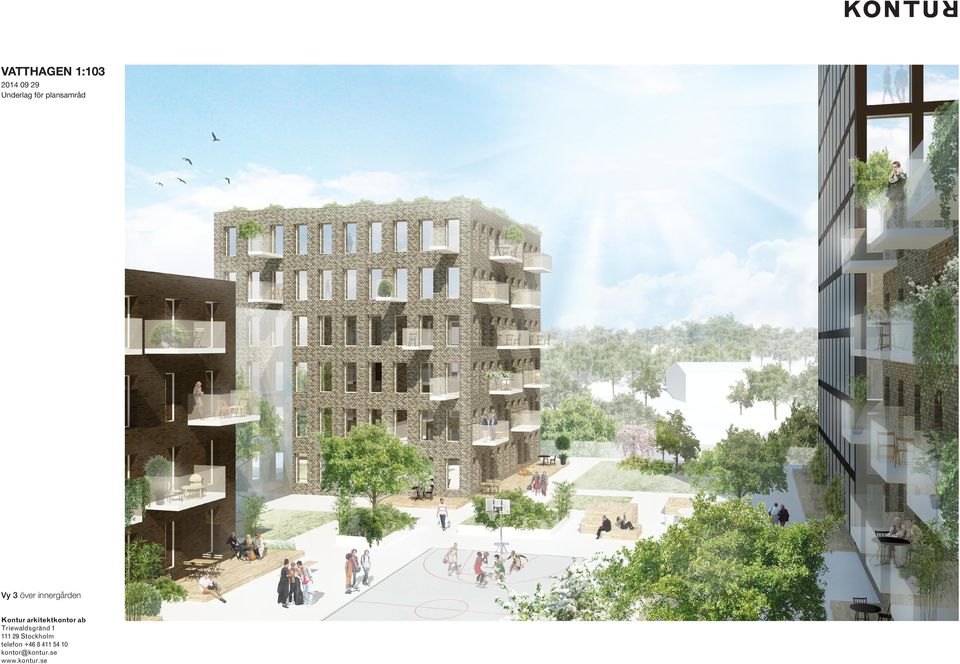

9 Vy 3 över innergården

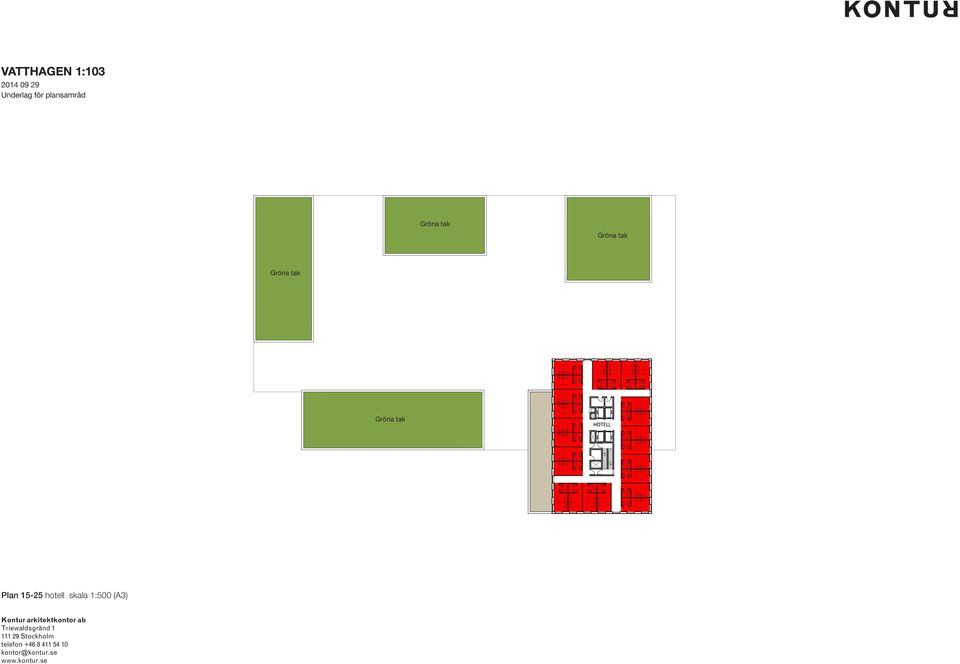

10 Gröna tak Gröna tak Gröna tak Gröna tak Plan hotell skala 1:500 (3)

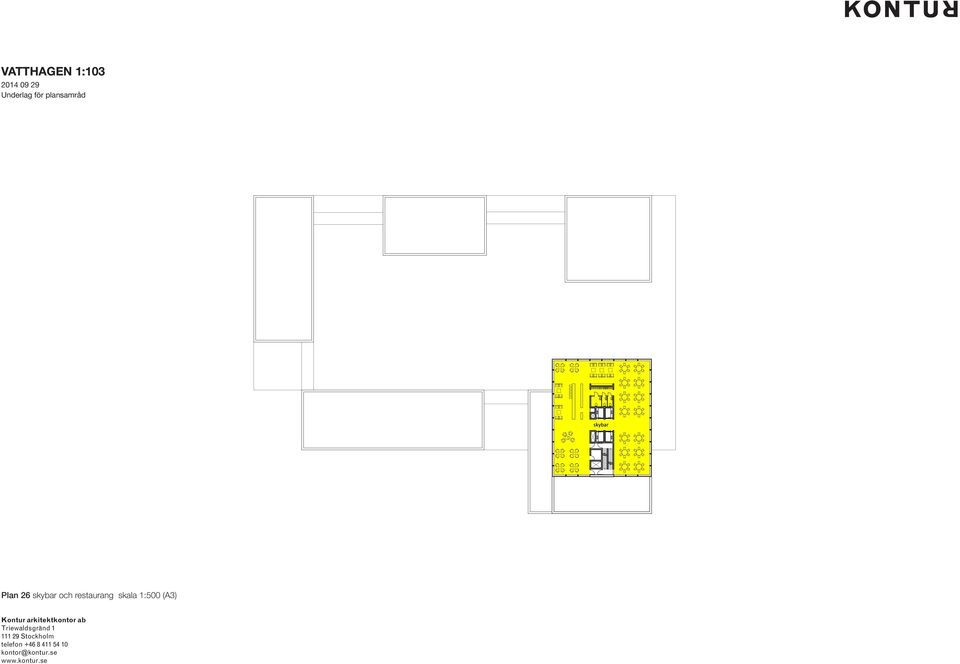

11 Plan 26 skybar och restaurang skala 1:500 (3)

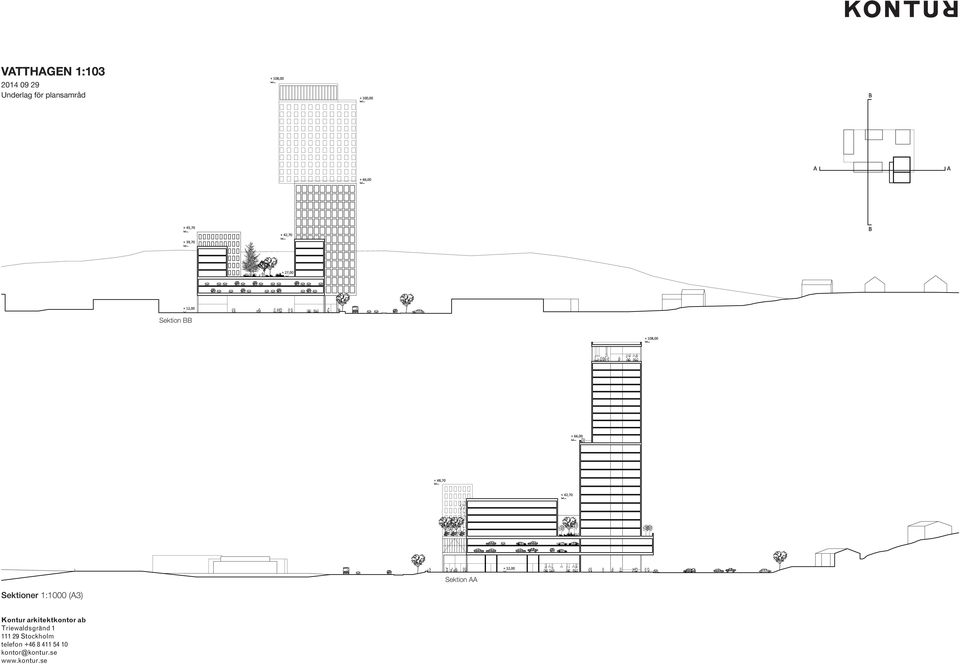

12 Sektion BB Sektion Sektioner 1:1000 (3)

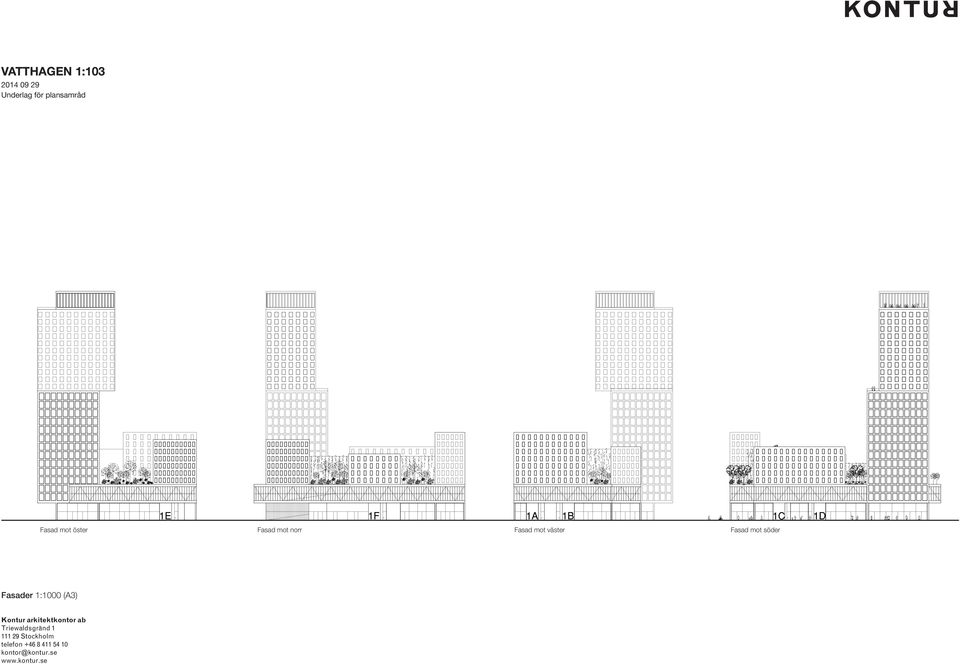

13 asad mot öster asad mot norr asad mot väster asad mot söder asader 1:1000 (3)

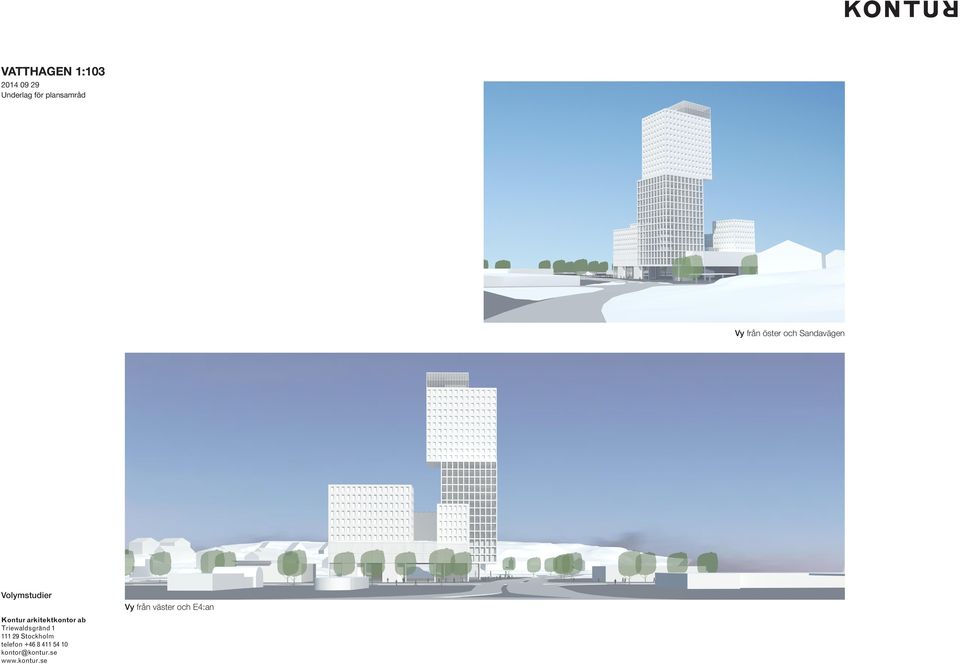

14 Vy från öster och Sandavägen Volymstudier Vy från väster och E4:an

15 De Rotterdam, OM asad och volymreferenser New museum i new york, sanaa Referenser vertikala gröna trädgård, vinterträdgårdar, ljus och materialitet

16 Sommarsolståndet (21 juni) kl Sommarsolståndet (21 juni) kl Sommarsolståndet (21 juni) kl Vårdagjämning (21 mars) kl Vårdagjämning (21 mars) kl Vårdagjämning (21 mars) kl Solstudier
