PM Geoteknik Geoteknisk förstudie för detaljplaneskede

Transkript

1 PM Geoteknik Geoteknisk förstudie för detaljplaneskede Norrbacka 1:32-1:36 Sigtuna kommun

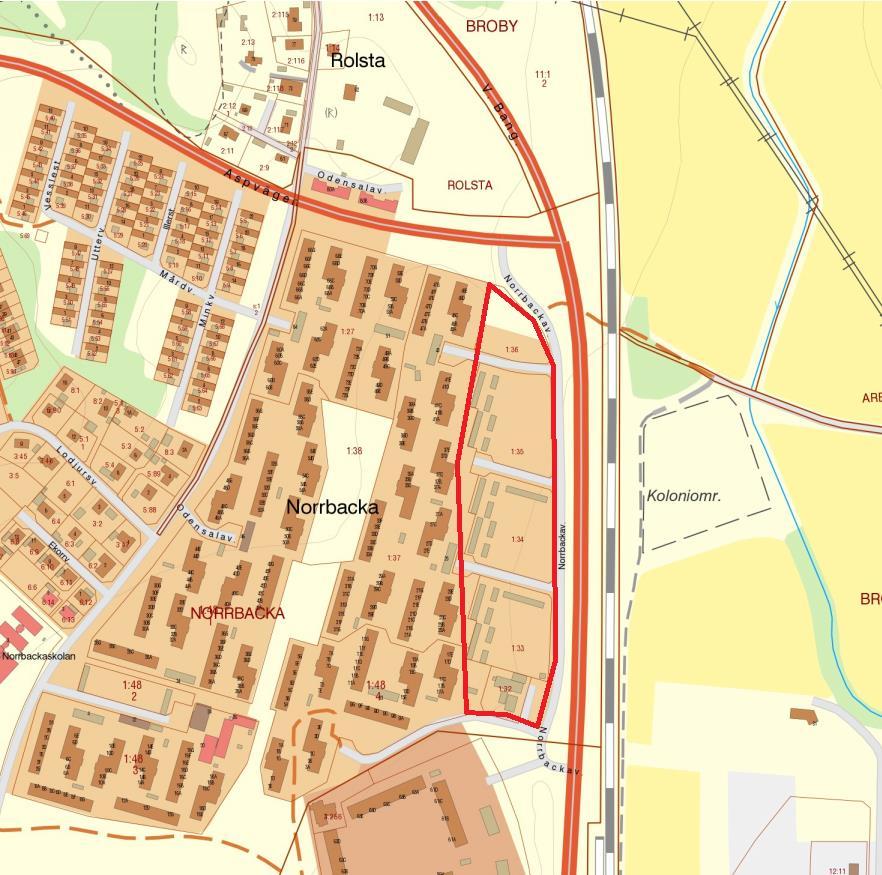

2 Sida 2 (5) PM Geoteknik - Förutsättningar för projektering Uppdragsnamn Norrbacka Sigtuna kommun Rikshem Vasagatan Stockholm Uppdragsgivare Rikshem Vår handläggare Thomas Eldh Datum Uppdrag Sammanställa och beskriva allmänna geotekniska förutsättningar för markarbeten inom området Norrbacka i norra Märsta, Sigtuna Kommun. Se rödmarkerat område i figur 1 nedan Figur 1 Box Box Postnr Telefon Fax Org.nr F-skattebevis

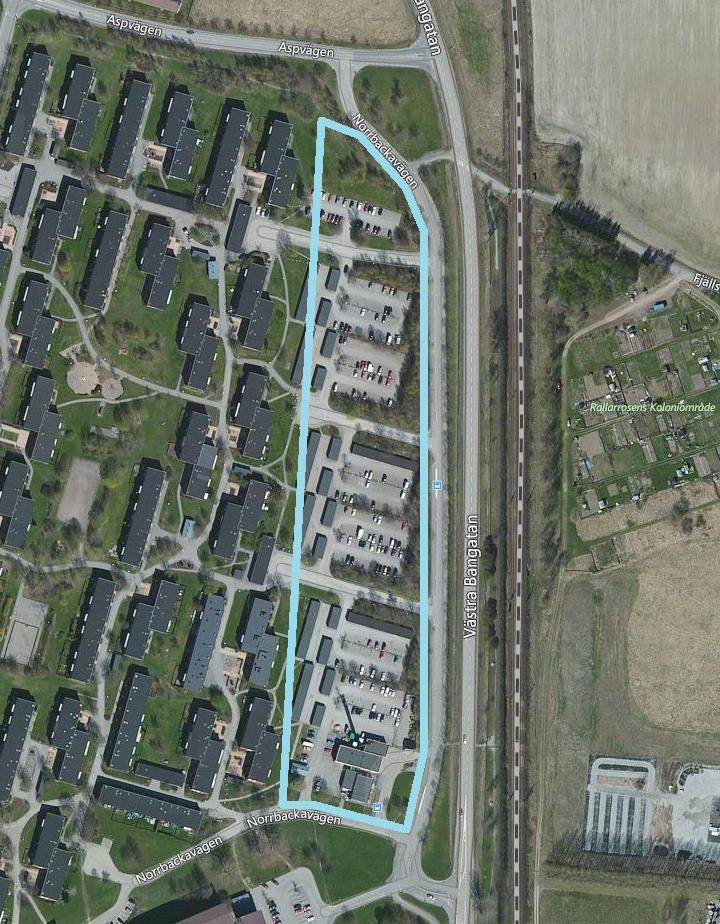

3 Sida 3 (5) 2 Objektsbeskrivning Rikshem AB utreder möjligheten att bygga bostäder på fastighet Norrbacka 1:33 1:36 strax norr om Märsta, Sigtuna kommun, se figur 2. Området ligger längs västra Bangatan, väster om Norrbacka vägen. Figur 2 Planerade byggnader 3 Underlag fått i uppdrag att beskriva förutsättningarna för byggande baserat på tidigare erfarenheter och kunskap om området. har utfört ett flertal geotekniska undersökningar i Norrbacka, Broby och Sätuna med varierande avstånd från det aktuella området. Undersökningar som gjorde underlag till detta uppdrag anges i tabellen nedan: Tabell 1. Tidigare undersökningar Datum Arb. nr Utförd av Geoteknisk undersökning, Broby 12: G Geoteknisk undersökning, Rolsta Gård G Geoteknisk undersökning, Sätunaskolan G Geoteknisk undersökning, Broby 12: U21416 Geoteknisk undersökning, Norrbacka 1: U24858

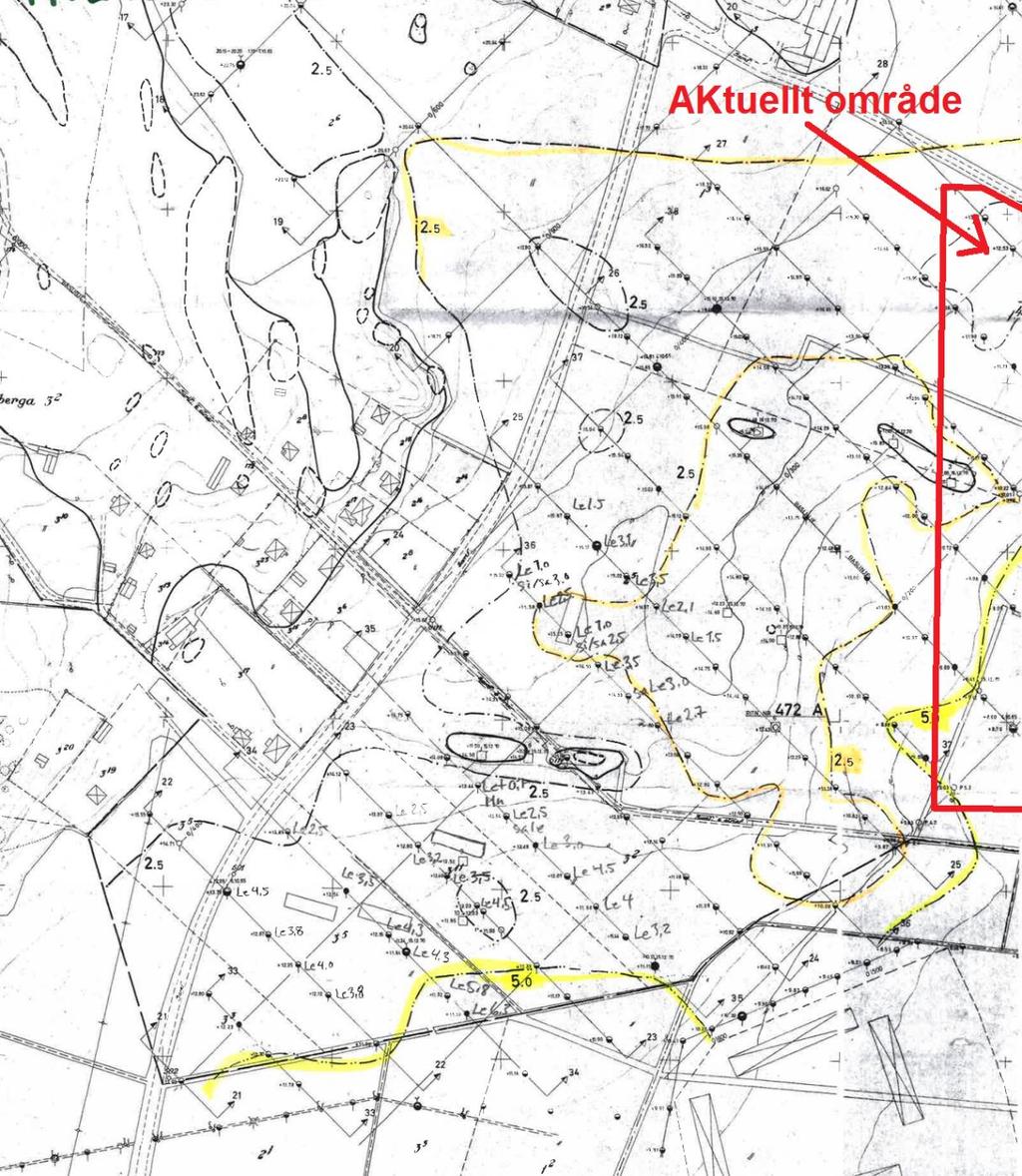

4 Sida 4 (5) Förutom de nämnda undersökningarna har även en geoteknisk undersökning utförs av Orje & CO, se figur 3. Figur 3 Gamla borrpunkter samt lerdjupskurvor inom området, källa Orje & CO 4 Markförhållanden Området består idag av parkeringsplatser och grönytor. Generellt utgörs marken överst av fyllning. Ytskiktet underlagras av kohesionsjord och därunder friktionsjord ovan berg. Kohesionsjorden utgörs av siltig lera som uppvisar torrskorpekaraktär, dvs. hög skjuvhållfasthet, i övre delar. Vid större djup består kohesionsjorden av lösare lera.

5 Sida 5 (5) Djup till friktionsjord varierar i området. På västra delarna har lerdjupet visat sig variera mest mellan 1,0 till 3,0 m, för att öka mot öst till 5,0 meters djup. Tyvärr saknas geoteknisk information inom det planerade byggnadsområdet. Enligt uppgift från undersökningar från närliggande områden ökar lerdjup ner mot ostsydost d.v.s. mot järnvägen och bortom järnvägen. På andra sidan järnvägen och söderut har mycket större lermäktigheter påträffats (över 20 meters djup). 5 Grundvatten/mark- och ytvatten Enligt ett observationsrör (uppdrag 29492) beläget söder om det aktuella området, bedöms grundvattennivån ligga kring +8,2 d.v.s. 1-1,5 meter under befintlig markyta. Vid en tidigare utförd undersökning 1970 installerades två grundvattenrör i närområdet ( meter sydväst om området) där avlästa trycknivåer var 0,3-1,2 meter under markytan. Det finns ofta markvatten i fyllningsjord och i den delen av leran som benämns torrskorpa. Markvatten är normalt inga problem att pumpa bort vid schaktning. 6 Sättningar - allmänt Då undergrunden primärt utgörs av lera så kan inte sättningar uteslutas. Undergrunden inom det aktuella området utgörs av leror med varierande mäktighet. Beräkningar utifrån laboratorieundersökningar visar att sättningar vid ett lerdjup på ca 5,5 uppgår till 5-7 cm respektive ca cm för en jämt fördelad last av 10 resp. 20 k Pa. 7 Grundläggning Lerdjupet ökar sannolikt mot öster, liksom djupet till fast botten. Sannolikt kommer grundläggning av planerade byggnader erfordra grundläggning med hjälp av pålar slagna till fast botten. I samband med projektering sker detaljerade undersökningar som med större säkerhet ger de faktiska grundläggningsförutsättningarna på platsen. Esra Bayoglu Flener ebf@bjerking.se Granskad av Thomas Eldh thomas.eldh@bjerking.se
